¿Cómo funciona el control de temperatura en JABLOTRON 100+?

Contenido

Toda la lógica y los ajustes se guardan directamente en la periferia

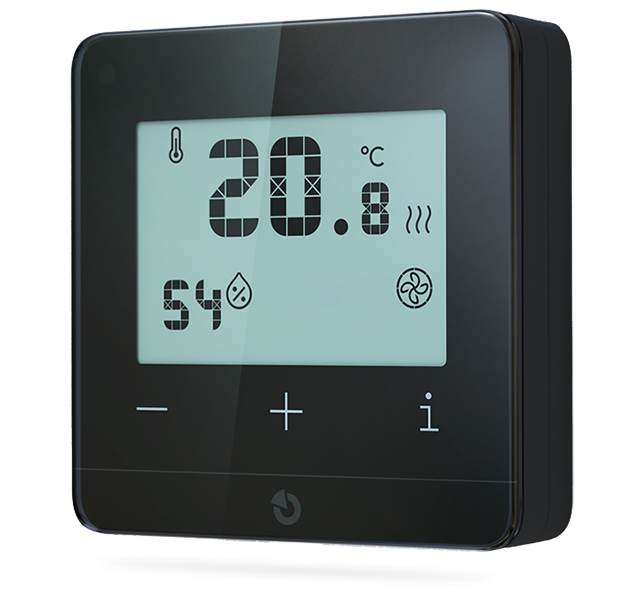

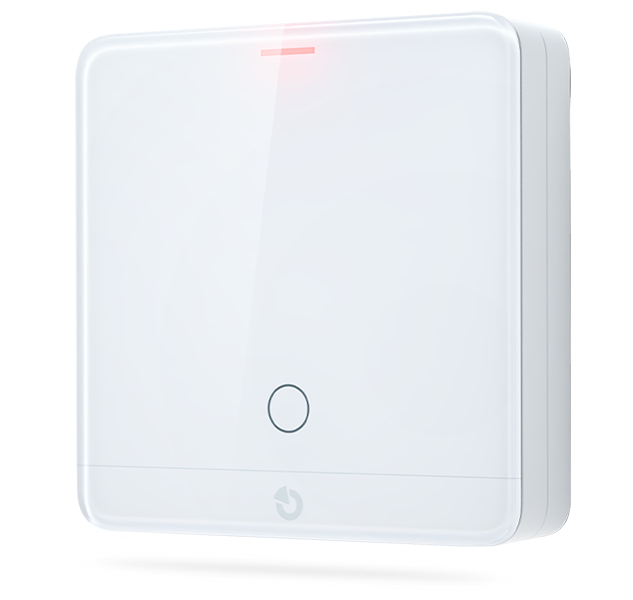

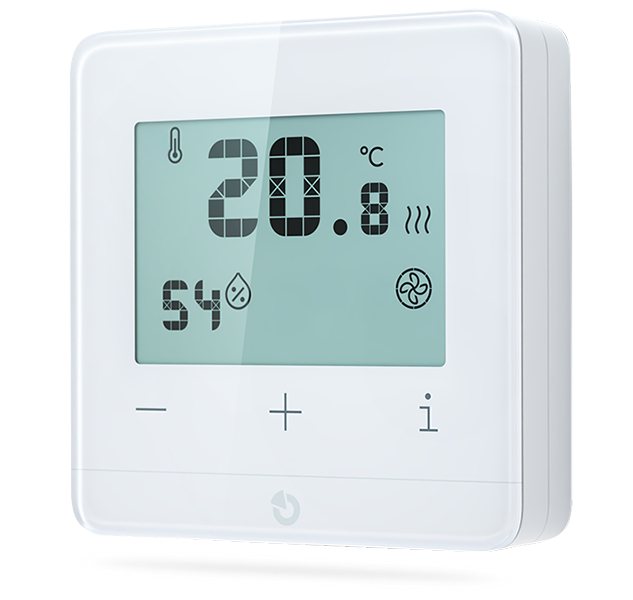

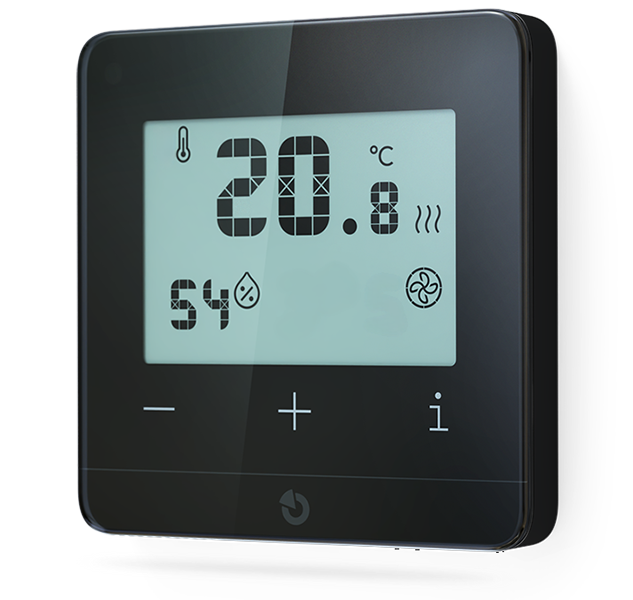

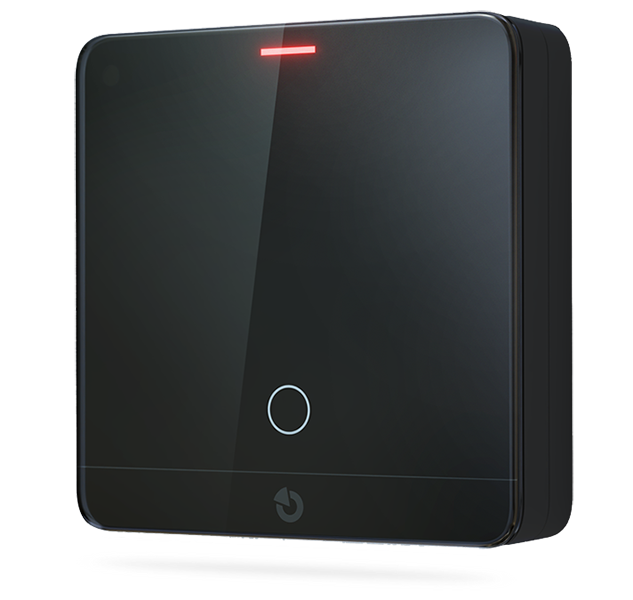

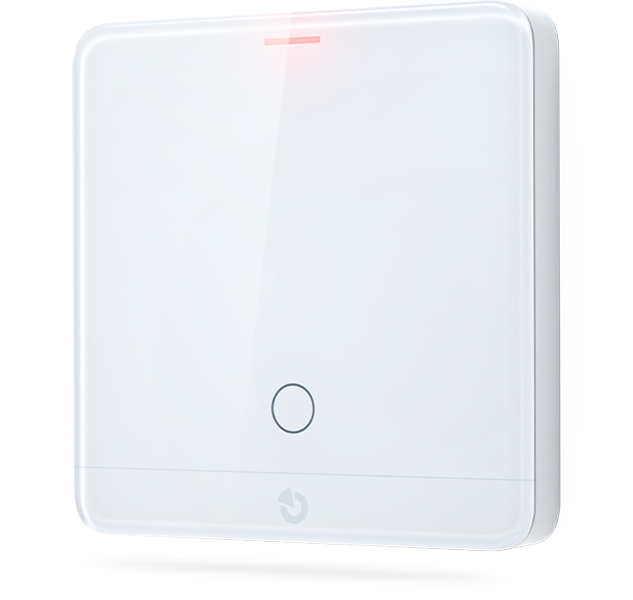

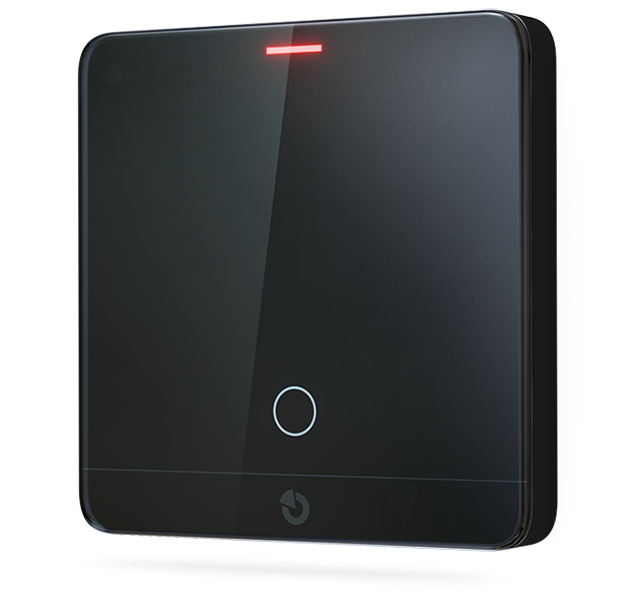

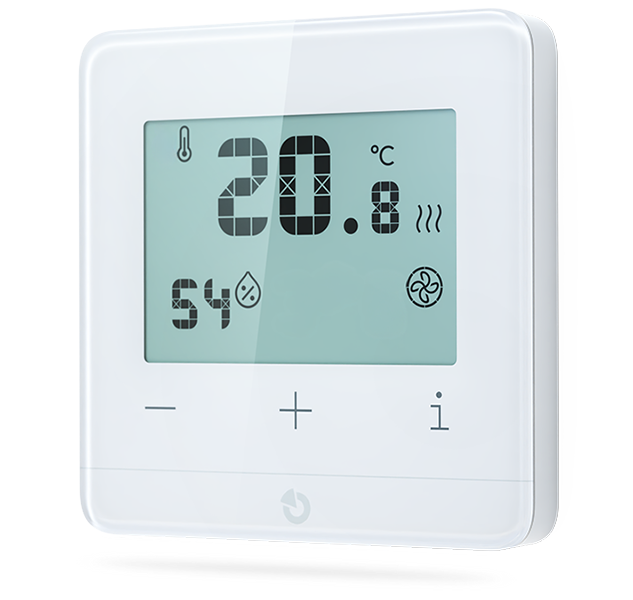

Los termostatos del sistema JB-111TP, JB-151TP, JB-111TH y JA-151TH miden la temperatura ambiente, la humedad relativa y, si es necesario, la temperatura del suelo. Almacenan los ajustes realizados local y remotamente por el usuario directamente en su memoria interna.

Basándose en una comparación entre los valores medidos y los valores requeridos actualmente, envían comandos a la unidad de control para activar y desactivar las salidas PG asignadas a los modos individuales de calefacción, refrigeración y ventilación.

Los termostatos funcionan conjuntamente con la unidad de control. Basándose en los ajustes de seguridad, acortan automáticamente el periodo de confort en el programa de temperatura. Basándose en el bloqueo de la salida PG, detienen automáticamente la calefacción cuando no es necesaria, por ejemplo, cuando hay una ventana abierta o cuando no ha habido movimiento en la habitación durante mucho tiempo. Estas características únicas reducen significativamente los costes de funcionamiento del sistema de calefacción.

La unidad de control sirve como centro de distribución

La unidad de control del sistema media la comunicación remota bidireccional con el usuario y transmite los ajustes del usuario y las instrucciones de control a los termostatos individuales. Al hacerlo, proporciona al termostato la información necesaria sobre los eventos del sistema.

En la dirección opuesta, la unidad de control recibe comandos de los termostatos y los compara con las condiciones de bloqueo establecidas. El resultado es el encendido y apagado de las salidas PG individuales, que la unidad de control transmite a través del bus o la radio al sistema.

La unidad de control también proporciona energía de respaldo a los termostatos del bus.

Los periféricos de salida conectan los aparatos

Ya se trate de una unidad compleja para regular la calefacción por suelo radiante, un cabezal de válvula independiente, un enchufe inteligente o un relé universal, los elementos de salida simplemente copian el estado de las salidas PG asignadas. Basándose en esto, suministran y retiran la energía al aparato conectado o abren y cierran la válvula del radiador.

Esta solución hace que todo el sistema sea muy flexible y permite conectarlo a través de bus o de forma inalámbrica a una amplia gama de aparatos sin necesidad de realizar obras. De este modo, se puede añadir un control de zona inteligente y económico de forma retrospectiva en situaciones en las que no se había previsto inicialmente.

Límites del sistema

El número de termostatos del sistema solo está limitado por el número de periféricos desocupados. Sin embargo, hay que tener en cuenta los límites de la transmisión inalámbrica:

  • Los periféricos inalámbricos solo se pueden programar en el sistema en las posiciones 1 a 120.
  • Solo las salidas PG en las posiciones 1 a 32 se pueden transmitir de forma inalámbrica.

Aplicaciones más comunes

La flexibilidad descrita anteriormente permite implementar una variedad de aplicaciones, dependiendo de las necesidades específicas del cliente y las posibilidades del edificio donde se instala el sistema. Para simplificar, resumiremos los tres métodos más comunes.

Control local

Se refiere a situaciones en las que se necesita el sistema JABLOTRON para cubrir un espacio más pequeño. Normalmente, este es el caso si el espacio se ha añadido posteriormente o forma parte de un edificio más grande en el que la solución de calefacción y ventilación existente es insuficiente, o si se necesita un control remoto de la temperatura en ese lugar. En estos casos, suele tratarse de una solución totalmente inalámbrica, en la que un termostato controla una fuente de calor, un ventilador o un secador independientes, a menudo eléctricos. Por ejemplo:

  • Un cuarto de baño en un piso antiguo con un toallero eléctrico y un extractor de aire instalados posteriormente, cuya automatización ayudará a evitar el secado problemático y la aparición de moho.
  • Una casa de campo con un calentador eléctrico adicional, que el termostato no solo utiliza para regular la temperatura, sino que también permite al usuario calentar la casa de campo a distancia mucho antes de llegar y encender la estufa.
  • Un cobertizo de jardín o un garaje independiente, donde el termostato utiliza un calentador directo para mantener una temperatura segura, etc.

Control central

Una solución común, típica de las casas familiares antiguas y edificios similares. Un número limitado de termostatos, situados en puntos de referencia (por ejemplo, el salón y el pasillo de la planta superior), controlan una única fuente de calor común, normalmente una caldera de gas o eléctrica.

En este caso, se calienta todo el edificio si al menos uno de los termostatos instalados lo requiere. El calor de la caldera se distribuye a los radiadores individuales o a la calefacción por suelo radiante. La temperatura de cada habitación se regula manualmente mediante cabezales mecánicos o, lo que es menos cómodo, abriendo una ventana.

Esta solución, que se centra en los bajos costes de adquisición, suele implicar unos elevados costes de funcionamiento a largo plazo. Para reducir estos costes, el sistema se puede ampliar fácilmente con más termostatos inalámbricos y cabezales de válvula para garantizar al menos un control parcial de la zona en las habitaciones donde no se necesita calefacción todo el tiempo.

Control de zona

Una solución moderna que minimiza los costes de funcionamiento a largo plazo y mantiene el confort necesario. Para el control de zona, cada habitación está equipada con su propio termostato, que mantiene la temperatura deseada localmente controlando un radiador específico, un circuito de suelo radiante o un calentador eléctrico.

Gracias a la división del control en zonas individuales, se pueden calentar diferentes habitaciones en diferentes momentos y a diferentes temperaturas. Esto reduce significativamente el desperdicio de calor cuando la habitación en cuestión no se utiliza. La temperatura de la habitación se controla según un horario establecido, de modo que solo se calienta a un nivel confortable en momentos específicos, normalmente:

  • En el salón, los días laborables por la tarde y por la noche, y todo el día los fines de semana.
  • En el cuarto de baño, por la mañana y por la noche todos los días.
  • En el dormitorio, solo por la mañana todos los días.
  • En las habitaciones de los niños, los días laborables por la mañana y por la tarde, y todo el día los fines de semana.

Con el control de zonas de agua caliente, los termostatos controlan no solo las habitaciones individuales, sino también la caldera o la bomba de calor, al igual que con el control central. Sin embargo, al utilizar la calefacción solo en las habitaciones seleccionadas, la fuente funciona durante menos tiempo y a menor potencia, lo que se traduce en un ahorro significativo.

Preparación de la construcción para los termostatos

Los termostatos inalámbricos se pueden instalar en cualquier lugar, incluso de forma retroactiva. Sin embargo, si es posible instalar cableado en el edificio, siempre recomendamos utilizar periféricos de bus para un funcionamiento a largo plazo sin mantenimiento, menores costes de adquisición y otras ventajas. Para los termostatos de bus, es necesario seleccionar de antemano la ubicación correcta donde terminará el cableado del bus.

Las recomendaciones generales para la colocación también se aplican a los termostatos JABLOTRON:

  • Altura de instalación de 120 a 150 cm
  • Un lugar donde no haya luz solar directa que pueda afectar a las mediciones
  • Una ubicación alejada de las ventanas, que podrían afectar a las mediciones si se dejan abiertas o tienen fugas
  • Un lugar de fácil acceso para el usuario y donde no haya riesgo de obstrucción futura por muebles

En pocas palabras, una ubicación adecuada suele ser por encima de los interruptores de luz a la entrada de la habitación, siendo la altura ideal del eje del termostato 30 cm por encima del eje de los interruptores. Tienda el cableado preparado hasta una caja de instalación empotrada con una separación entre tornillos de 60 mm, en la que se pueden empotrar parcialmente los termostatos de bus.

Si por alguna razón no es posible empotrar la caja, el termostato también se puede montar en superficie. En este caso, saque el cableado de la pared en el centro de la ubicación prevista para el producto. El cableado debe llegar a esta ubicación desde arriba o desde abajo para que no se dañe durante la perforación durante la instalación (los orificios de instalación se encuentran en posición horizontal).

Preparación para el sensor de suelo:

Pase un manguito protector flexible con un diámetro de 15 a 20 mm desde la caja de instalación del termostato hasta el suelo. El manguito protector debe terminar a la misma altura que la estructura del suelo en la que se colocará la calefacción.

El extremo del manguito protector, es decir, el lugar donde se ubicará el sensor de medición, debe estar al menos a 30-50 cm de la pared, en el centro entre los bucles de calefacción por suelo radiante, de modo que no quede demasiado cerca de la tubería o el cable. Selle el extremo del manguito protector para evitar la entrada de suciedad o solado.

Si aún no se ha instalado la calefacción, saque el manguito protector de la pared a una altura adecuada (aproximadamente 4 cm por debajo del nivel cero previsto, o más bien más abajo que más arriba) y deje un exceso suficientemente largo, por ejemplo, 1,5 m. Marque el manguito protector; el técnico de calefacción se encargará de su recorte y colocación definitivos.

El sensor se instala en el momento de la instalación final del termostato, simplemente insertándolo en el manguito protector hasta que se detenga.

Distribución del cableado del bus:

El bus para termostatos se puede tender en serie, en configuración de árbol o en estrella, al igual que con otros periféricos de bus. El extremo de la rama debe terminar siempre en el último periférico o estar libremente aislado contra cortocircuitos. Nunca se debe crear un bucle cerrado en el bus.

Los termostatos, al ser periféricos no relacionados con la seguridad, no están protegidos por un contacto antimanipulación. Para cumplir los requisitos del grado de seguridad 2, deben conectarse por separado, de modo que, en caso de manipulación del termostato y cortocircuito del bus, no se vea comprometida la funcionalidad de los elementos de alarma.

En la práctica, se puede utilizar una combinación de cableado en serie y en estrella, en la que todos los elementos no relacionados con la seguridad se conectan en serie en varias ramificaciones, que divergen en diferentes direcciones para cubrir eficazmente todo el edificio. A continuación, estas ramificaciones se conectan a un único aislador JA-110T común o a una única salida de bus dedicada del panel de control. Los elementos de alarma deben conectarse a la segunda salida o ramificarse desde el nodo antes del aislador.

Conexión de JABLOTRON 100+ a aparatos específicos

  1. Calefacción por suelo radiante de agua caliente

La solución más común en las viviendas familiares modernas, que permite una elección variable de la fuente de calor.

Para regularlo, utilice los módulos JB-128N, que pueden controlar de forma independiente hasta 12 circuitos de calefacción por zonas. Las salidas individuales para los cabezales de suelo se asignan simplemente a las salidas PG, controladas por termostatos individuales cuando se requiere calefacción. Al mismo tiempo, el módulo también puede cambiar automáticamente la fuente de calor y la bomba auxiliar, garantizando la circulación del agua de calefacción. De este modo, un solo producto puede cubrir fácilmente el control de toda la casa.

Lo que necesitará:

  • Termostatos con sensores de suelo instalados en habitaciones individuales.
  • Cabezales termoeléctricos NC 230 V adecuados con un consumo máximo de 2 W. Puede consultar o preguntar directamente al proveedor del sistema de calefacción del edificio por el tipo específico compatible con el colector en cuestión.
    • Durante las pruebas, encontramos que los cabezales T30NC de Salus eran especialmente eficaces. Además de las propiedades eléctricas, es fundamental que el tamaño y el paso de rosca sean los adecuados para el montaje en las válvulas del colector.
  • Módulo para el control de la calefacción por suelo radiante de agua caliente JB-128N.
  • En los casos en que no sea posible conectar el módulo JB-128N a la fuente de calor central mediante un cable, también se puede utilizar un relé universal adecuado, véase el punto 5.

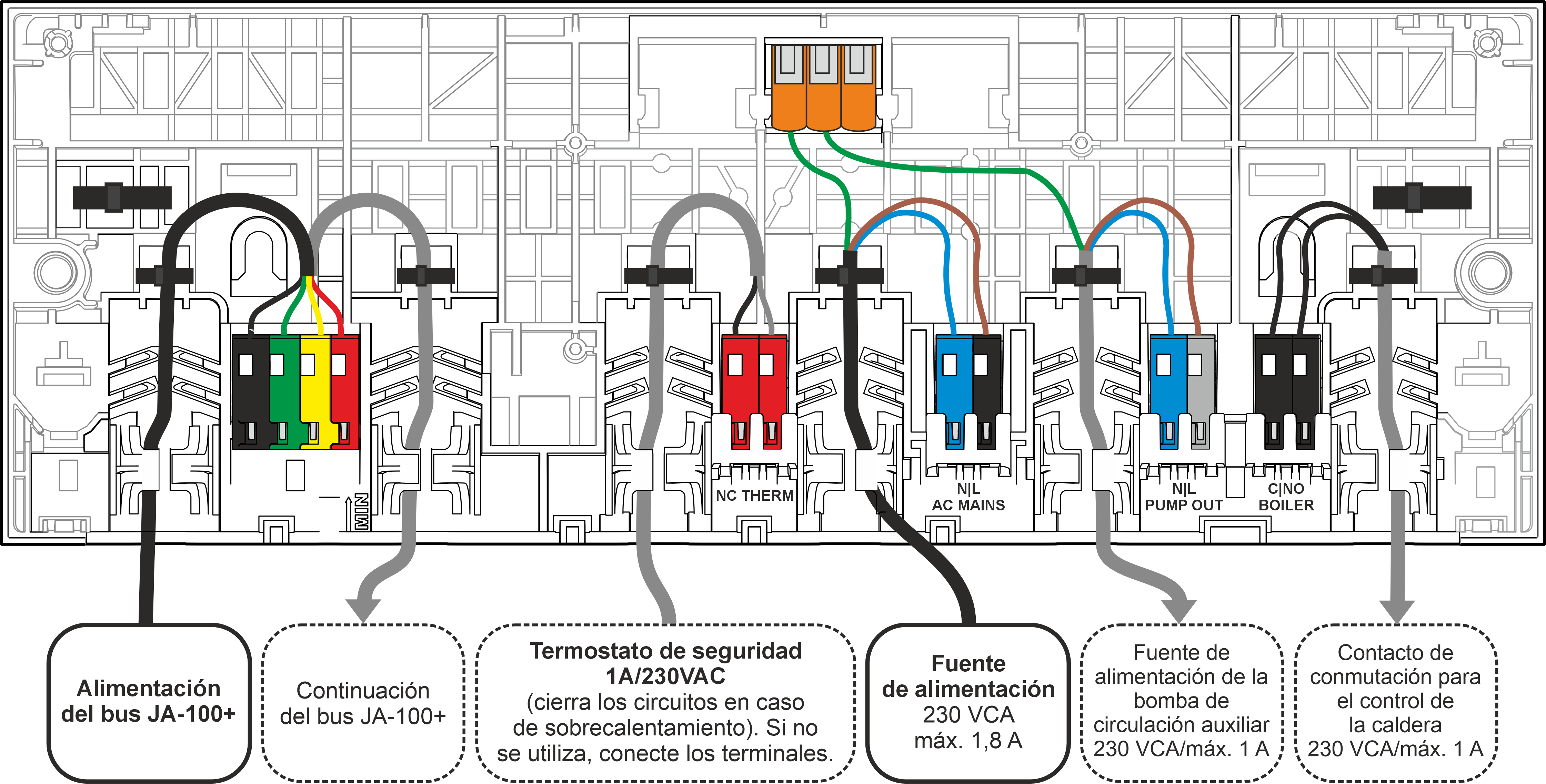

Preparación eléctrica para el JB-128N:

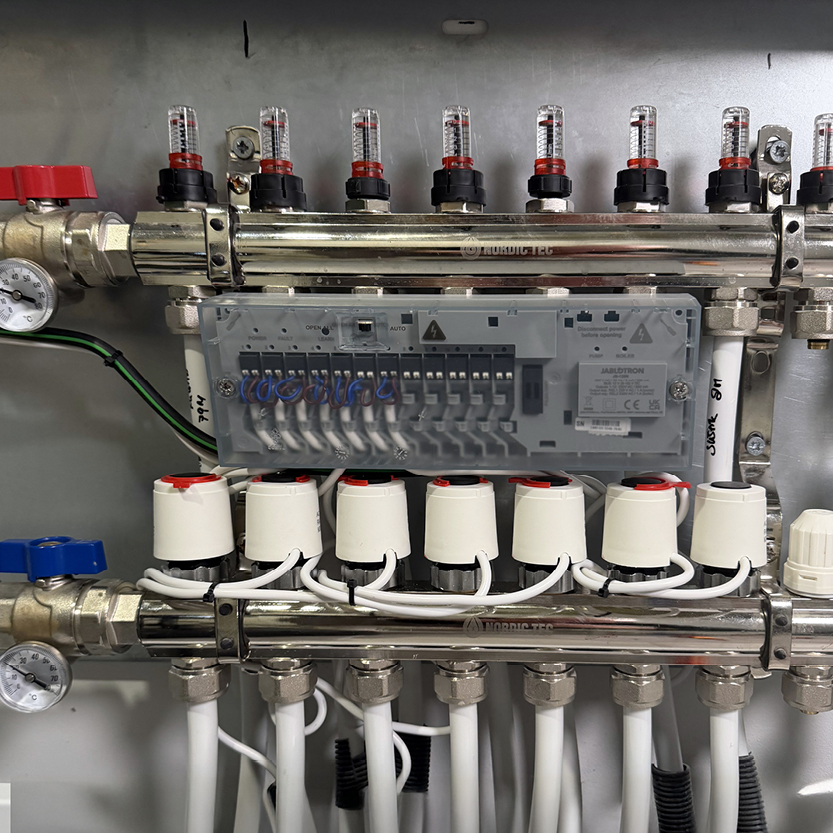

  • El módulo se puede instalar en un colector de suelo fijándolo directamente a las tuberías con cinta adhesiva o, alternativamente, en un carril DIN o una superficie plana.
  • El módulo debe conectarse al sistema a través de un bus utilizando un cable adecuado con al menos dos pares trenzados. Los cables CC-01 o CC-02 de la gama JABLOTRON son ideales, pero también se pueden utilizar cables universales como SYKFY, UTP, etc.
  • El módulo también requiere una fuente de alimentación constante de 230 V. La configuración ideal es un cable CYKY-J 3x1,5 entre el distribuidor de suelo y el cuadro eléctrico, con un fusible de circuito de 4 a 10 A.
  • Opcionalmente, el módulo se puede utilizar para controlar una fuente de calor, como una caldera de gas/eléctrica o una bomba de calor. El módulo activa una salida libre de potencial si al menos un circuito está calentando. La capacidad de carga de salida es de hasta 1 A a 230 V CA o 30 V CC.
    • Los terminales de control del aparato suelen estar libres de potencial, con la lógica conectada a GND = calefacción, desconectada de GND = sin calefacción, por lo que normalmente basta con un cable más débil para el control. Sin embargo, para estar suficientemente preparados para el futuro, recomendamos preparar un cable CYKY-J 3x1,5 entre el distribuidor y la fuente de calefacción para el control.
    • Si no es posible preparar el cable, la fuente de calor también se puede controlar mediante cualquier módulo de salida de la gama JABLOTRON, véase el punto 5.
  • Opcionalmente, también puede utilizar el módulo para alimentar una bomba de circulación auxiliar, que se enciende automáticamente cuando al menos un circuito está calentando.
    • Si la bomba forma parte del colector, se puede conectar directamente al módulo. De lo contrario, prepare un cable CYKY-J 3x1,5 entre el colector y la bomba.
    • Si no es posible preparar el cable, la bomba también se puede conectar mediante cualquier módulo de salida de la gama JABLOTRON. La función se puede configurar en el software, véase fuente de calor.
    • La bomba también se puede controlar directamente mediante la fuente de calor (suministrada por el proveedor del sistema de calefacción).
  • También se puede conectar al módulo un termostato de seguridad NC, que se abrirá cuando la temperatura del agua de calefacción en la entrada del colector alcance un nivel peligrosamente alto. Las salidas individuales del módulo se alimentan a través del termostato de seguridad, por lo que la capacidad de carga de los contactos del termostato debe ser de al menos 230 V CA 1 A. Si el termostato no está conectado, los terminales del módulo deben estar conectados permanentemente.
    • Si el termostato se instala directamente en el colector, se puede conectar directamente al módulo. De lo contrario, prepare un cable CYKY-J 5x1,5 entre los dos aparatos, que también se puede utilizar para alimentar la bomba de circulación si se encuentra cerca del termostato.
  1. Calefacción eléctrica por suelo radiante

Esta solución es especialmente popular en casas pasivas y de bajo consumo energético. Es muy utilizada en edificios de madera con una inercia térmica mínima (se calientan y enfrían rápidamente). La calefacción eléctrica por zonas y la flexibilidad del control JABLOTRON son extremadamente ventajosas en este caso, gracias a su capacidad para responder rápidamente a las necesidades de los usuarios en función de las alarmas.

Para la calefacción eléctrica por suelo radiante se utilizan cables, esteras o láminas calefactoras de resistencia, incrustados directamente en la capa de solado o en la estructura justo debajo del revestimiento del suelo. Los circuitos de calefacción suelen implementarse de forma individual para cada habitación. En habitaciones grandes, como un salón conectado a una cocina, el espacio puede dividirse en varios circuitos separados.

Cada circuito tiene su propia fuente de alimentación por cable, que suele conducir a una caja situada encima del suelo en cada habitación, donde se conecta al cableado eléctrico. Lo ideal es que cada circuito tenga una alimentación independiente desde el cuadro de distribución, pero también se pueden conectar varios circuitos de calefacción a una sola derivación de alimentación.

El consumo de energía de los circuitos individuales oscila entre unos pocos cientos de vatios y 3,6 kW, dependiendo del tamaño de la habitación, su pérdida de calor de diseño y la velocidad de calefacción requerida. En el caso de los edificios de bajo consumo energético, se puede esperar un consumo de energía de hasta 1 kW para espacios habitables estándar de hasta 15 m².

Lo que necesitará:

  • Termostatos con sensores de suelo instalados en habitaciones individuales.
  • Módulos de relé de potencia en número acorde con los circuitos de calefacción individuales
    • Instalación en un cuadro eléctrico: JA-110N-DIN o AC-160-DIN.
    • Instalación en el suministro del circuito, alimentado desde una derivación común: si el suministro termina en una caja profunda, se puede utilizar el relé inalámbrico AC-160-C. Si no hay suficiente espacio en la caja, se puede instalar la caja JA-190PL con el módulo inalámbrico JA-150N o el módulo de bus JB-110N.

Preparación eléctrica para la calefacción eléctrica por suelo radiante:

  • Acuerde con el cliente y el proveedor de calefacción la ubicación de la alimentación del circuito de calefacción. Recomendamos utilizar una caja de instalación profunda en la que la alimentación fija se pueda conectar cómodamente al cable de alimentación, normalmente flexible, del circuito de calefacción. La conexión debe ser accesible para su inspección y para cualquier modificación posterior del sistema.
  • Lo ideal es tender un cable de alimentación CYKY-J 3x2,5 independiente desde el cuadro eléctrico para cada circuito de calefacción por separado. Esta solución es elegante tanto desde el punto de vista estético (los relés quedan ocultos en el cuadro eléctrico) como en términos de comodidad de instalación posterior y seguridad eléctrica. Deje suficiente espacio en el cuadro eléctrico para los relés individuales y una reserva para el desarrollo posterior del sistema.
  • Si no es posible tender líneas de alimentación separadas, sino que se utiliza una derivación común para varios circuitos de calefacción, la conmutación debe realizarse en las derivaciones individuales. Aunque esta solución es más económica en términos de consumo de cable, requiere una instalación más compleja de los módulos de relé fuera del cuadro eléctrico y un cálculo cuidadoso de los circuitos individuales para garantizar que no se supere el valor de protección del circuito cuando se conectan juntos.
  1. Calefacción por radiadores

Si se puede llevar a cabo la preparación completa de los cables necesaria, el módulo JB-128N también se puede utilizar para radiadores. En este caso, el módulo se puede instalar, por ejemplo, en un cuadro eléctrico, y los cabezales individuales se instalan directamente en los radiadores en lugar del colector; por lo demás, la solución es la misma que en el punto 1.

Sin embargo, cuando se controlan radiadores, típicos en casas y pisos antiguos, es más habitual instalarlos a posteriori, cuando ya no es posible tender el cableado por todo el edificio. En este caso, lo ideal es utilizar cabezales de válvula inalámbricos JB-150N-HEAD. Su ventaja es que son fáciles de instalar sin necesidad de preparativos de construcción ni alteraciones en el interior. Las tres pilas alcalinas AA del cabezal duran toda la temporada de calefacción y pueden ser sustituidas por el usuario.

Si hay varios radiadores en la habitación, un termostato puede controlar varios cabezales que copian la salida PG común.

La válvula del radiador debe funcionar con suavidad. En el caso de radiadores antiguos, compruebe primero con el cabezal manual que la válvula no esté atascada o que no haya momentos de resistencia significativamente mayor durante el funcionamiento. En este caso, recomendamos sustituir primero el cuerpo de la válvula por uno nuevo.

Lo que necesitará:

  • Termostatos instalados en habitaciones individuales o puntos de referencia.
  • Cabezales JB-150N-HEAD según el número de radiadores controlados. El paquete incluye un adaptador para las válvulas más utilizadas con roscas M30 x 1,5. También hay disponibles adaptadores JB-VA16, JB-VA26, JB-VA78 y JB-VA80, que se venden por separado, para válvulas de radiador alternativas.
  • Si, además de los radiadores, es necesario controlar la propia fuente de calor (por ejemplo, la caldera) en el edificio, también se requiere un relé universal adecuado, véase el punto 5.
  1. Calentadores eléctricos

Una solución muy popular para los toalleros calefactados de los cuartos de baño o las fuentes de calor portátiles para calefacción adicional o suplementaria. Tanto si necesita evitar el moho y secar toallas, calentar un cobertizo de jardín o controlar a distancia la temperatura de su casa de campo, la ventaja de los calentadores eléctricos es que pueden ponerse en funcionamiento inmediatamente en cualquier lugar, sin necesidad de conectarse a una fuente de calor central.

Por lo tanto, la toma conmutada JB-164N-PLUG / JB-165N-PLUG con medición del consumo es ideal para controlar calefactores eléctricos. No solo ofrece la misma flexibilidad de colocación e instalación, sino también una visión general de cómo el funcionamiento del aparato afecta a los costes de funcionamiento del edificio. Gracias a su robusta construcción, el adaptador enchufable puede conmutar de forma segura hasta 16 A (3600 W) a 230 V CA.

A la toma de corriente se le asigna simplemente una salida PG controlada por un termostato; cuando el termostato está calentando, la toma de corriente permite que la corriente fluya hacia el aparato y viceversa. Es necesario verificar que el calentador eléctrico permite el funcionamiento controlado conectando y desconectando la fuente de alimentación (algunos aparatos pueden requerir un arranque manual en el control digital después de conectar la fuente de alimentación). Si hay varios calentadores directos en una habitación, un termostato puede controlar varios de ellos a la vez (las tomas copiarán la misma salida PG).

Lo que necesitará:

  • Termostatos instalados en habitaciones individuales o puntos de referencia, dependiendo de la ubicación de los calefactores directos individuales. Los termostatos inalámbricos pueden permanecer móviles; simplemente colóquelos en una estantería, por ejemplo.
  • Enchufes JB-164N-PLUG / JB-165N-PLUG, dependiendo del número de aparatos que se vayan a conectar.
  1. Fuente de calor central

Para el control de la calefacción central, o incluso para el control de la calefacción por agua caliente por zonas, también es necesario controlar la fuente de calor, como una caldera de gas o eléctrica o una unidad de bomba de calor interior.

La mayoría de estos aparatos están equipados con un par de terminales universales para un termostato externo. Los terminales suelen estar libres de tensión y tienen una función sencilla: cuando están conectados, el aparato calienta; cuando están desconectados, no. Consulte al proveedor del aparato sobre la conexión o siga las instrucciones de instalación.

Si está implementando calefacción por suelo radiante de agua caliente por zonas con los módulos JB-128N, puede utilizar la salida del módulo diseñada para controlar la fuente de calor, véase el punto 1. En otros casos, puede utilizar cualquier módulo de relé de la gama de módulos de salida de JABLOTRON.

Sin embargo, la toma JB-162N-PLUG / JB-163N-PLUG permite la aplicación más sencilla en este caso.

El enchufe en sí está permanentemente energizado, con un contacto NO libre de tensión conectado al cable. Se puede enchufar fácilmente en una toma diseñada para un aparato y el cable de control se puede tender a lo largo del cable de alimentación del aparato hasta los terminales de control del termostato.

En la configuración, basta con asignar la PG que copia la toma de corriente cambiando la salida del cable cuando se requiere calefacción. Esta solución no requiere ninguna preparación de la construcción, salvo la disponibilidad de una toma de corriente, por lo que es muy adecuada para reacondicionamientos.

Ajustes de conexión PG

  • Si utiliza el módulo JB-128N para conmutar la fuente de calor, no es necesario establecer ningún enlace; el módulo controla la fuente de calor automáticamente según el estado de los circuitos individuales.
  • Si solo hay un termostato en el sistema, simplemente controlará la PG, que también copiará el relé que conmuta la fuente de calor.
  • Sin embargo, si hay varios termostatos y comparten una única fuente de calor, conmutada por uno de los módulos de salida universal, es necesario crear una salida PG independiente para la fuente de calor, que utilizará la lógica «OR» para copiar las salidas PG de los termostatos individuales: si al menos uno de los termostatos está calentando, la fuente de calor central también calentará.
