Control de la puerta de garaje con módulo de salida PG: JB-162N-PLUG y JB-163N-PLUG
Contenido
Podrá conectar la puerta de garaje al sistema JABLOTRON en cuestión de minutos y sin obras, con el enchufe inalámbrico JB-162N-PLUG (o su variante Schuko, el JB-163N-PLUG). En este artículo descubrirá cómo conectar y configurar el enchufe para que el cliente también pueda controlar la puerta a distancia.
El enchufe se puede utilizar prácticamente con cualquier puerta de garaje, independientemente del tipo o la antigüedad del motor. El principio es extremadamente sencillo y lo describiremos con más detalle en los siguientes apartados.

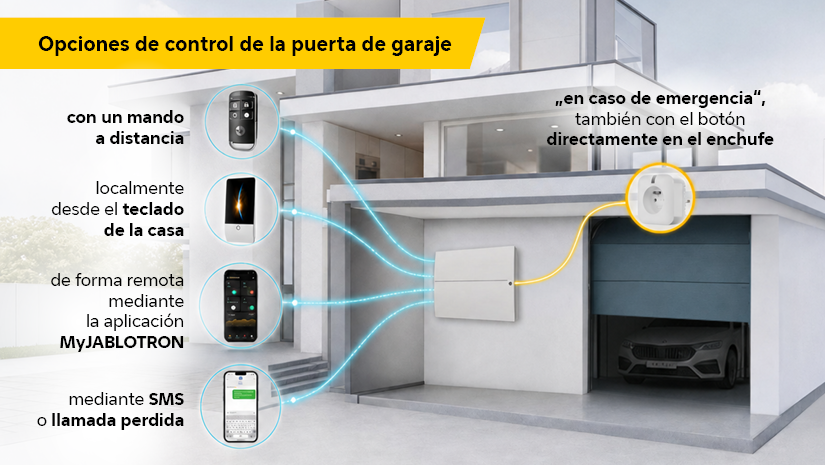

El verdadero valor del enchufe reside en su integración con el ecosistema JABLOTRON. Asignará el control de la puerta a una salida programable (PG) y el cliente obtendrá acceso sin llave, por ejemplo, desde la aplicación MyJABLOTRON, con un mando a distancia, por teléfono y de otras formas.
Cableado

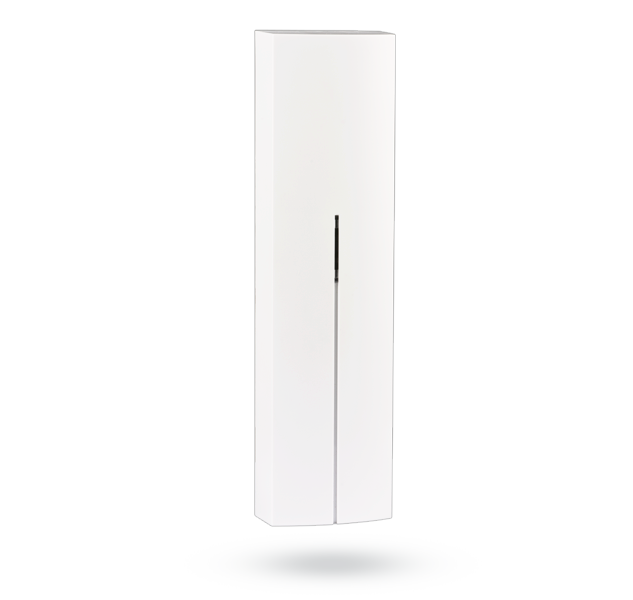

Para la instalación es necesario un módulo de radio JA-11xR; el enchufe es compatible con todas las centrales de las series JABLOTRON 100 y Mercury.
El enchufe inteligente es siempre de paso continuo. Simplemente conéctelo a la toma de pared del motor y enchufe el cable de alimentación del motor directamente a él. Conecte la salida de contacto conmutado a la entrada de control externo con la que cuenta la gran mayoría de los motores.
El cableado requiere conocimiento de los manuales de todos los componentes utilizados. Cada motor de puerta de garaje tiene conectores en diferentes posiciones y con diferentes designaciones, por lo que es necesario estudiar el manual del motor utilizado o contactar con el proveedor del motor.
Fig.1.: Conexión del enchufe pasante al cableado del techo y conexión de la alimentación del motor.
Configuración y programación del sistema
- Configuración de la lógica PG. Nombre la salida PG, configure la lógica de conmutación, la función de pulso y su duración, por ejemplo, 1 segundo.
Configuración de la lógica PG
- Configuración interna del enchufe JB-162N-PLUG.
Configuración del enchufe inalámbrico
- Configuración del mando a distancia para controlar la salida PG; en el ejemplo se usa el mando JA-154J MS II.
Configuración del mando a distancia
- Configuración del segmento para controlar el accionamiento desde el teclado.
Configuración del teclado
