Controllo della porta del garage con modulo di uscita PG: JB-162N-PLUG e JB-163N-PLUG

Contenuto

Collegherai la porta del garage al sistema JABLOTRON in un minuto e senza opere murarie, con la presa smart JB-162N-PLUG (o la sua variante Schuko JB-163N-PLUG). In questo articolo scoprirai come collegare e configurare la presa per permettere al cliente di comandare la porta anche a distanza.

La presa si utilizza praticamente con qualsiasi porta da garage, indipendentemente dal tipo e dall'età della motorizzazione. Il principio è estremamente semplice e lo descriveremo nei capitoli successivi.

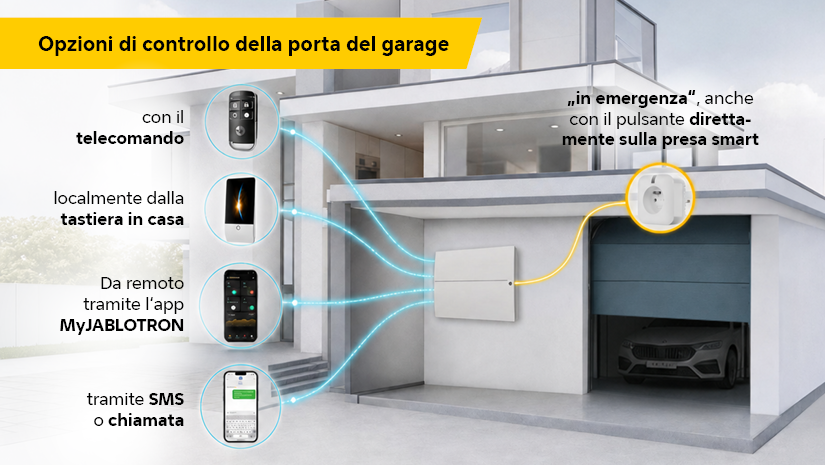

Il vero valore della presa nasce dall'integrazione con l'ecosistema JABLOTRON. Assegni il comando della porta a un'uscita programmabile (PG) e il cliente ottiene l'accesso senza chiave, ad esempio dall'app MyJABLOTRON, con un telecomando, il telefono e altri metodi.

Cablaggio

Per l'installazione è necessario un modulo radio JA-11xR; la presa è compatibile con tutte le centrali delle serie JABLOTRON 100 e Mercury.

La presa smart è sempre passante. Basta collegarla alla presa a muro del motore e collegare direttamente ad essa il cavo di alimentazione del motore. Collega l'uscita con contatto commutato all'ingresso per il comando esterno di cui è dotata la quasi totalità delle motorizzazioni.

Il cablaggio richiede la conoscenza dei manuali di tutti i componenti utilizzati. Ogni motore della porta del garage ha i connettori in posizioni diverse e con designazioni diverse. Per questo motivo è necessario studiare il manuale del motore utilizzato o contattare il fornitore del motore.

Fig.1. Collegamento della presa passante al cablaggio del soffitto e collegamento dell'alimentazione del motore.

Configurazione e programmazione del sistema

  1. Configurazione della logica PG. Assegnare un nome all'uscita PG, impostare la logica di commutazione, la funzione impulso e la durata, ad esempio 1 secondo.

Configurazione della logica PG

  1. Configurazione interna della presa wireless JB-162N-PLUG.

Configurazione della presa wireless

  1. Configurazione del telecomando JA-154J MS II per il controllo dell'uscita PG. È possibile utilizzare qualsiasi telecomando compatibile con il sistema JABLOTRON 100+.

Configurazione del telecomando

  1. Configurazione del segmento della tastiera per controllare l'azionamento.

Configurazione della tastiera
