Besturing van de elektrische waterafsluiter door PEVEKO versie J0J4
Inhoud
Het JABLOTRON 100+ beveiligingssysteem stelt de PG en het elektrische ventiel in staat om de watertoevoer af te sluiten volgens een open-dicht logica, waardoor de veiligheid van het gebouw wordt vergroot. Het voordeel van dit type ventiel is ook een noodtoestand voor permanente sluiting met de mogelijkheid van afstands- of handmatige ontgrendeling.
Het ventiel kan door de gebruiker worden bediend
 |  |  |  |
| Lokaal via het toetsenbord segment | Op afstand via de MyJABLOTRON app | SMS commando | Lokaal met de knop |
Benodigd materiaal
SKPB PEVEKO
waterklep
SKPB 4015.2AKV/J0J4SKPB 4020.2AKV/J0J4
SKPB 4025.2AKV/J0J4
Bekabeling
Bekabeling vereist kennis van de handleidingen van alle gebruikte componenten.

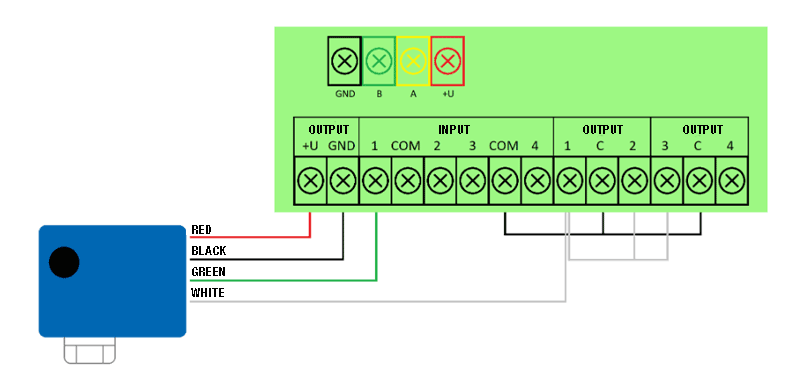

De onderstaande afbeelding toont een schema van een voorbeeld van het aansluiten van de klepaandrijving op het JA-114HN-module.
- Het circuit maakt gebruik van een PG-busmodule met 4 ingangen en 4 uitgangen om de status van de klep te regelen en te bewaken.
- De klep reageert op een puls korter dan 2 s (openen/sluiten), bij een langere puls dan 3 s is er sprake van een noodtoestand die permanent duurt tot ontgrendeling, welke wordt bereikt met een puls van 5 s.
- Beschrijving van de bekabeling van de klep: rode draad - 12 V, zwarte draad - GND, groene draad - klepstatus, witte draad - bediening.
Aansluiting van de waterafsluiter op het PG-uitgangsmodul
Setup en programmering

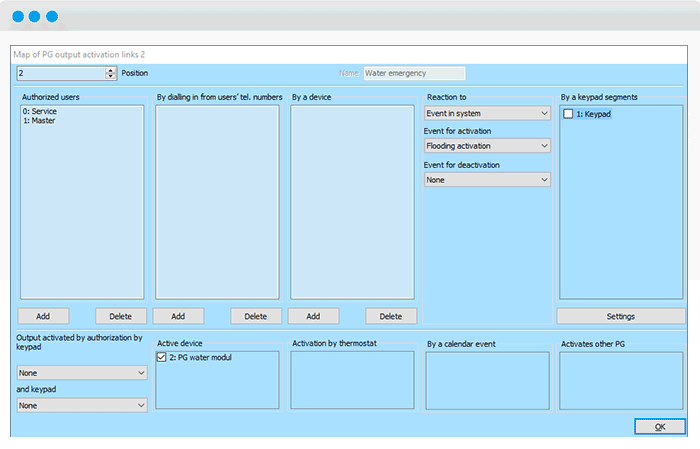

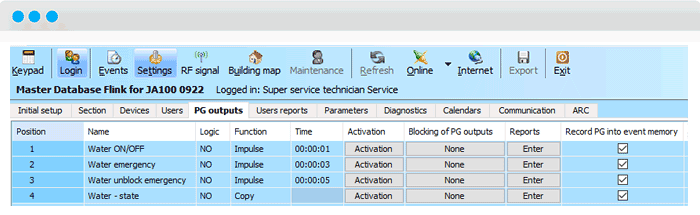

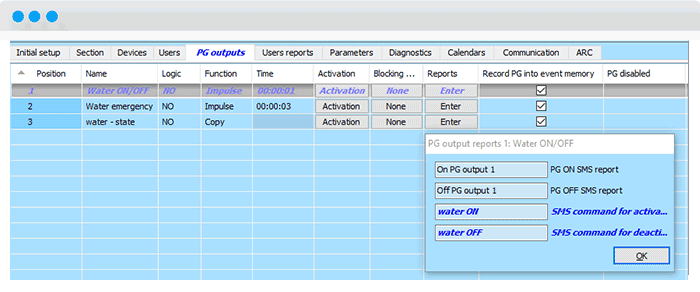

- Stel in F-Link op de pagina PG-uitgangen het gedrag in van de drie PG-uitgangen. De eerste genereert een impuls van 2 s voor standaard klepbediening. De tweede met een impuls van 3 s voor een noodtoestand die reageert op een overstroming in het gebouw. De derde PG is voor een impuls van 5 s voor het ontgrendelen van de noodtoestand. We gebruiken de vierde PG om de status van de klep te monitoren via de JA-114HN-ingang en deze vervolgens weer te geven op het toetsenbordsegment.
Programmering van PG-uitgangen

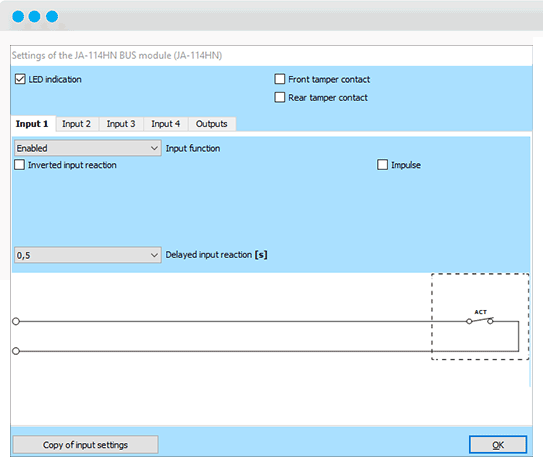

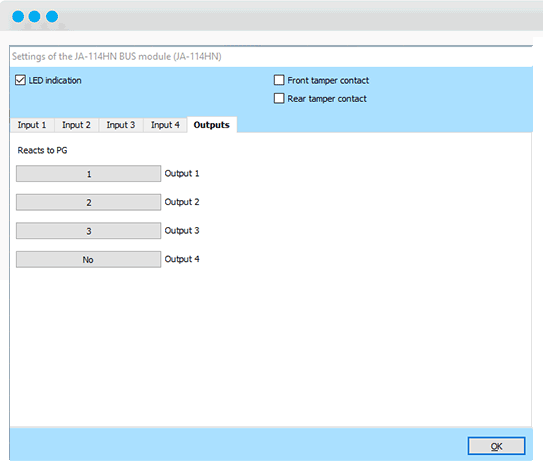

- Voor het JA-114HN busmodule met 4 ingangen en 4 uitgangen stelt u het overeenkomstige PG- en ingangsgedrag in.
- Om de bedienings- en indicatiesegmenten op het toetsenbord in te stellen, opent u de interne instellingen op het tabblad Apparaten met de Enter-toets. Selecteer voor het betreffende segment de PG-uitgang en wijs deze de bedieningsfunctie "PG geeft aan/bedient" toe. In dit geval geven we PG3 (waterstatus) aan en bedienen we PG1 (water AAN/UIT).
Instellen van het toetsenbordsegment

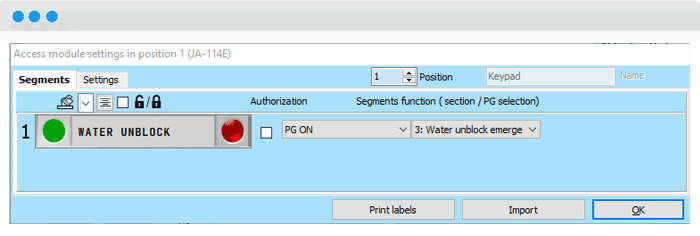

Stel het segment in om de PG1-uitgang te bedienen met aan/uit-functie en autorisatiekeuze. Wanneer autorisatie vereist is, moeten geautoriseerde gebruikers de machtigingen instellen om PG1 te bedienen op het tabblad Gebruikers. Het is ook mogelijk om een segment te maken voor ontgrendeling met PG3 (noodontgrendeling water) en deze optie alleen toe te wijzen aan geautoriseerde gebruikers.
Instellen van het toetsenbordsegment
Lokale en afstandsbediening

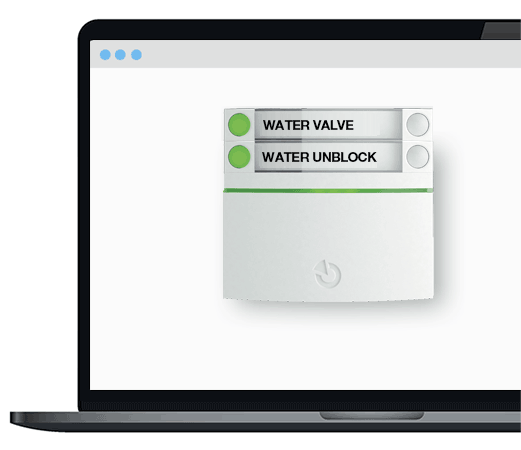

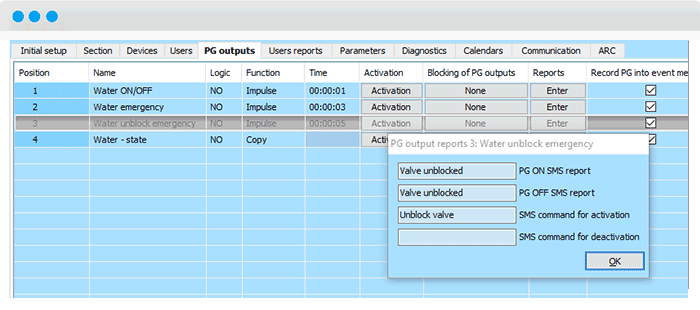

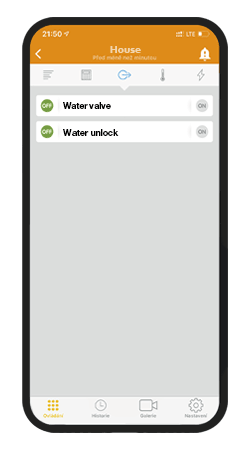

De waterafsluiter kan zowel lokaal via het toetsenbordsegment als op afstand buiten het gebouw worden bediend. Voor de afstandsbediening kan de MyJABLOTRON web- of mobiele app worden gebruikt door te klikken op het virtuele segment of via een SMS-commando met configureerbare tekst.
Als u de klep na een noodgeval op afstand moet ontgrendelen, kan dit via het toetsenbordsegment, de MyJABLOTRON-app of via SMS.
