Garagedeurregeling met PG-uitgangsmoduul: JB-162N-PLUG en JB-163N-PLUG

Inhoud

U sluit een garagedeur in slechts enkele minuten en zonder bouwwerkzaamheden aan op het JABLOTRON-systeem – met de draadloze stekker JB-162N-PLUG (of de Schuko-variant JB-163N-PLUG). In dit artikel leest u hoe u de stekker aansluit en instelt, zodat de klant de garagedeur ook eenvoudig op afstand kan bedienen.

De stekker is bij vrijwel elke garagedeur te gebruiken, ongeacht het type of de leeftijd van de aandrijving. Het principe is eenvoudig en wordt in de volgende hoofdstukken verder toegelicht.

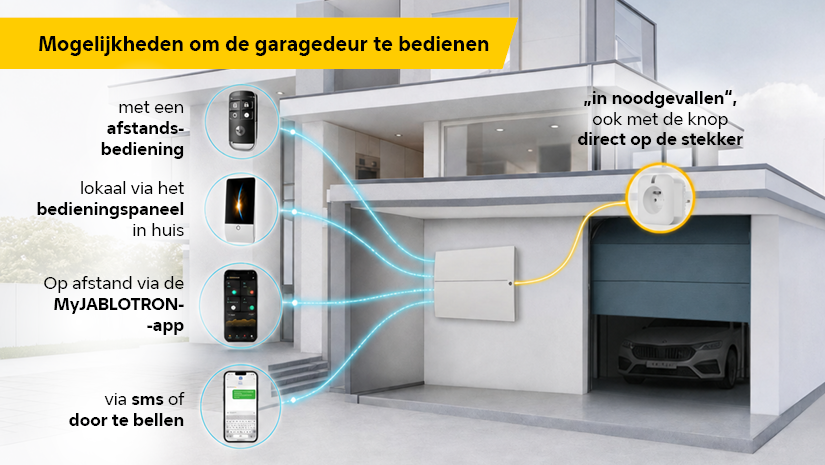

De meerwaarde van de stekker zit in de integratie met het JABLOTRON-ecosysteem. U koppelt de bediening van de garagedeur aan een programmeerbare (PG-)uitgang, waardoor de klant toegang zonder sleutel krijgt, bijvoorbeeld via de MyJABLOTRON-app, met een afstandsbediening, telefoon en andere manieren.

Bekabeling

Voor de installatie is een radiomodule JA-11xR nodig; de stekker is compatibel met alle centrales uit de series JABLOTRON 100 en Mercury.

De slimme stekker is voorzien van een doorgangsaansluiting. U steekt hem eenvoudig in het stopcontact voor de motor en sluit de voedingskabel van de motor er rechtstreeks op aan. Sluit de uitgang met het schakelcontact aan op de ingang voor externe bediening, waarmee bijna alle aandrijvingen zijn uitgerust.

Het aansluiten vereist kennis van de handleidingen van alle gebruikte componenten. Elke garagedeuraandrijving heeft connectoren op verschillende plaatsen en met verschillende benamingen. Daarom is het nodig om de handleiding van de gebruikte aandrijving te bestuderen of contact op te nemen met de leverancier.

Fig.1.: Aansluiting van de doorvoerdoos op de bedrading aan het plafond en aansluiting van de voeding van de aandrijving.

Instellingen en programmering

  1. PG-logica instellingen. Geef de PG-uitgang een naam, stel de schakel-logica in, de impulsfunctie en de impulsduur, bijvoorbeeld 1 seconde.

PG-logica instellingen

  1. Interne instellingen van de draadloze JB-162N-PLUG / JB-163N-PLUG doorvoerdoos.

Instellingen draadloze doorvoerdoos

  1. Instellingen van de JA-154J MS II afstandsbediening. Elke afstandsbediening compatibel met JABLOTRON 100+ kan worden gebruikt.

Instellingen afstandsbediening

  1. Instellingen van het segment voor het bedienen van de aandrijving vanaf het toetsenbord.

Instellingen toetsenbord
