Ovládání nejen osvětlení s modulem JB-161HN

Jednoduchá a efektivní cesta k základní integraci osvětlení do JA-100+

Bezdrátový modul pod vypínač JB-161HN umožní snadno a rychle řešit nejběžnější požadavky zákazníků pro dodatečnou automatizaci osvětlení či jiných spotřebičů.

Níže se podíváme na několik nejběžnějších scénářů, včetně zapojení a nastavení.

Nastavení automatického přepínání mezi režimem DEN a NOC

Níže uvedené aplikace vyžadují automatické přepínání mezi denním a nočním režimem. Ústředny JA-100+ využívají astronomický kalendář a zeměpisnou polohu instalace, podle kterých dokážou vypočítat čas soumraku a rozbřesku. Systém dle režimu DEN / NOC řídí nejen níže uvedené aplikace ovládání osvětlení, ale zároveň i podsvícení či akustiku klávesnic a dalších periferií.

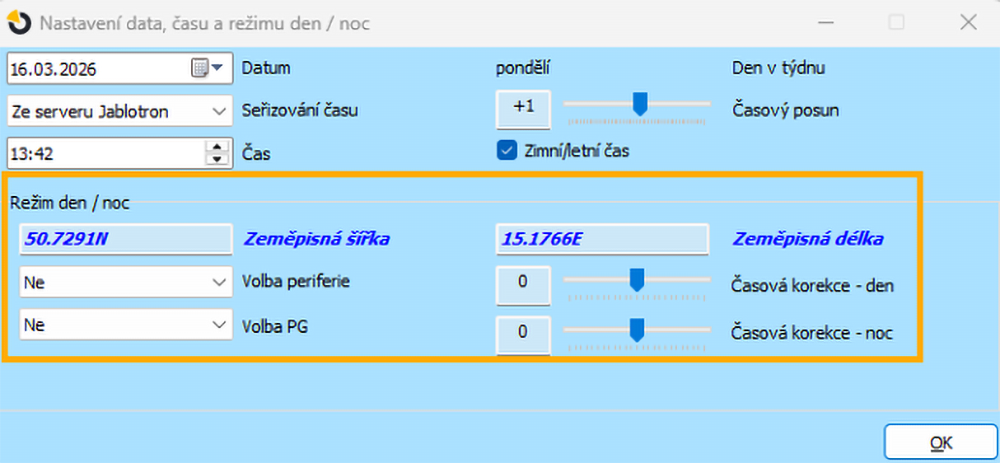

Pro aktivaci automatického režimu DEN / NOC je nutné vyplnit zeměpisné souřadnice instalace:

• Nastavení se provádí v F-Linku na záložce Parametry > Datum/Čas
• Souřadnice musí být vyplněny ve zkráceném formátu 12.3456N a 12.3456E. Vhodný GPS formát poskytuje například server Mapy.com: Po vyhledání adresy instalace klikněte na “GPS” a do F-Linku zkopírujte souřadnice zaokrouhlené na 4 desetinná místa.
  • Volba periferie / Volba PG zároveň umožňují řídit režim DEN / NOC nikoliv výpočtově, ale externě, aktivací vybrané periferie nebo PG výstupu. Toto nastavení využijete, pokud máte k systému připojený soumrakový spínač nebo jiný zdroj hodnoty okolního osvětlení s logickým výstupem.
  • Časová korekce umožňuje posunout aktivaci režimů DEN / NOC pro specifické podmínky, například pokud je budova orientována ve stínu západního svahu apod.

Aplikační scénáře:

1. Automatizované noční osvětlení schodiště / chodby
2. Automatizované dekorativní osvětlení zahrady
3. Automatické zhasínání v prostoru bez pohybu
4. Automatické osvětlení společných prostor firmy během pracovní doby
5. Manuální ovládání osvětlení z více míst (s vypínačem)
6. Manuální ovládání osvětlení z více míst (s tlačítky)
7. Automatické ovládání koupelnového ventilátoru termostatem
8. Automatické ovládání toaletního / koupelnového ventilátoru dle osvětlení

Scénář 1: Automatizované noční osvětlení schodiště / chodby

Požadované chování:

• Během dne lze světlo ovládat spínači manuálně, například při úklidu nebo nedostatku denního světla.
• V noci se světlo rozsvítí automaticky při pohybu na schodišti / chodbě / chodbách v obou patrech.
• Při zajištění se světlo zhasne automaticky, a to i v případě, kdy bylo rozsvíceno manuálně vypínačem.

Co budete potřebovat:

• 1x modul JB-161HN
• Spínače (tlačítka s pružinou) na obou stranách schodiště / chodby
• Kabelové propojení mezi tlačítky pro jejich paralelní připojení k modulu (v opačném případě postupujte viz scénář 6).

Zapojení:

Nastavení:

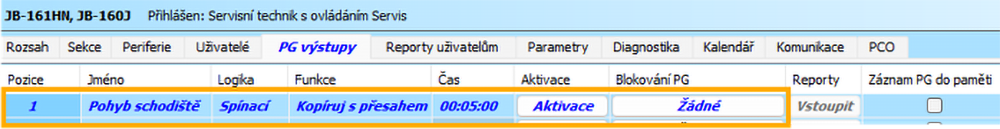

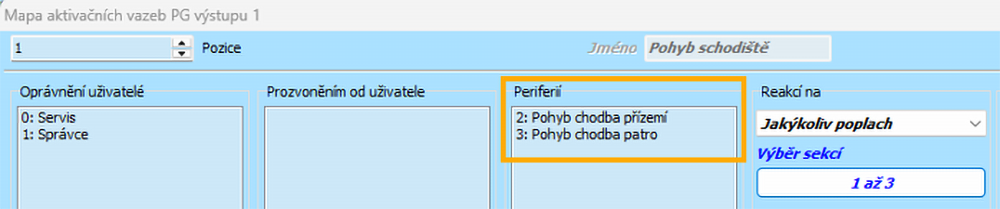

• Vybraný PG výstup v rozsahu 1 až 32 bude kopírovat s vhodným přesahem vybrané detektory pohybu na chodbě / přiléhající schodišti.
  • PG lze automaticky spouštět i při poplachu a vyvolat tak dojem, že je někdo doma pro odehnání narušitele, případně usnadnit orientaci při požárním poplachu během noci apod.

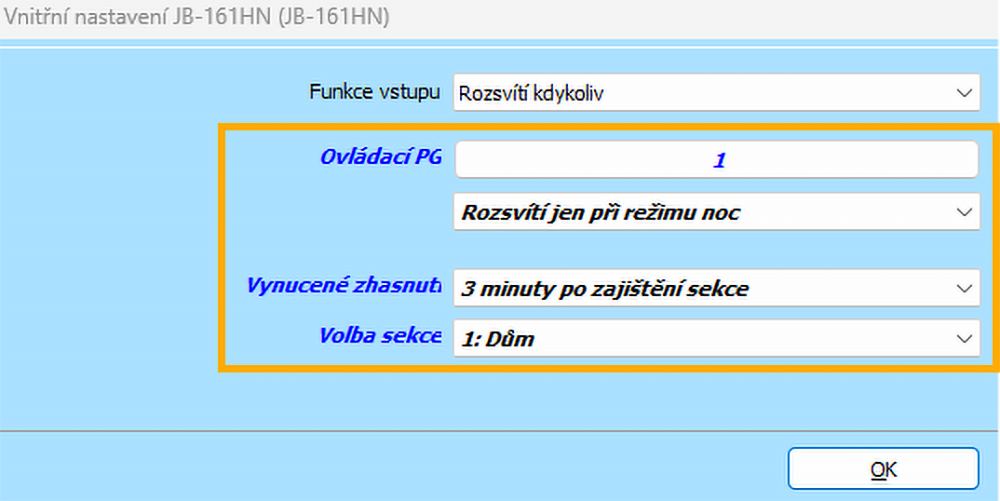

• Ve vnitřním nastavení JB-161HN přiřaďte připravené PG jako ovládací, ponechte funkci “rozsvítí jen při režimu noc”. Funkci vstupu pro manuální ovládání vypínačem ponechte nastavenou na “rozsvítí kdykoliv”, tím bude možné vypínačem rozsvítit i během dne.
  • Pro vynucené zhasnutí při odchodu z objektu vyberte funkci “3 minuty po zajištění sekce” a vyberte sekci, která se zajišťuje při úplném odchodu z objektu (modul reaguje jen na úplné zajištění, částečné zajištění ignoruje).

Tip: Pro simulaci přítomnosti v zajištěném objektu můžete PG “Pohyb schodiště” spouštět kalendářem.

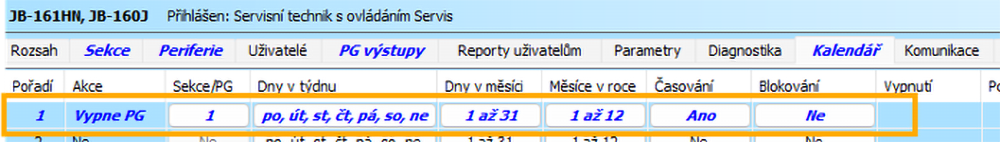

• Nastavte kalendářní akce v různé náhodné časy během noci, které budou PG zapínat a vypínat.
• Vytvořte PG kopírující odjištěný stav sekce a blokujte jím kalendářní akce pro zamezení spínání v době, kdy jsou obyvatelé doma.

Scénář 2: Automatizované dekorativní osvětlení zahrady

Požadované chování:

• Během noci lze světlo ovládat manuálně z MyJABLOTRON nebo vypínačem zevnitř objektu. Během dne je ruční ovládání blokováno, aby nedocházelo k plýtvání energií při těžko postřehnutelném rozsvícení na zahradě například dětmi nebo návštěvou.
• Rozsvítí se automaticky při setmění pro večerní pohyb kolem domu. Pokud na zahradě není pohyb nebo nejsou otevřené dveře, automaticky se zhasne ve 23:00.
• Mimo tuto dobu se rozsvítí automaticky při pohybu na zahradě, otevření dveří na terasu, vchodových dveří nebo garážových vrat. Automaticky se tak bude svítit při jakémkoliv vstupu na zahradu, například při letním posezení s přáteli nebo ranním odjezdu do práce.
• Při odjezdu a zajištění zahrady světlo zhasne automaticky i v případě, kdy je rozsvícené manuálně vypínačem nebo z aplikace. Následně je ale možné opětovné rozsvícení i v zajištěném stavu.

Nastavení:

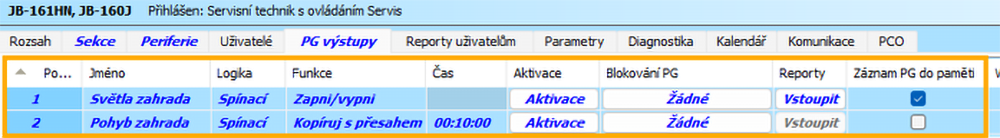

• V tomto případě, kdy je požadována kombinace podmínek již budeme potřebovat 2 PG výstupy, první s funkcí “zapni/vypni” pro stavové ovládání a druhý s funkcí “kopíruj s přesahem” pro impulsní ovládání.

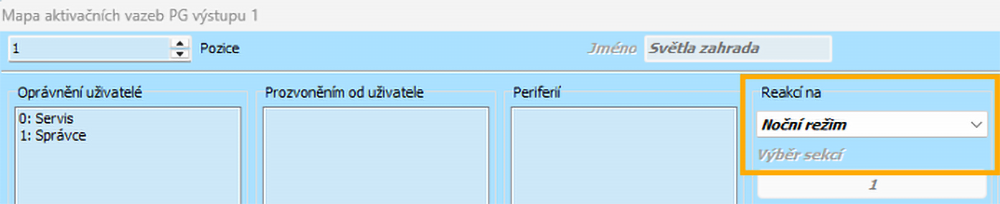

• První PG zapne automaticky při setmění a kalendář jej automaticky vypne v nastavený čas. Zároveň je možné jeho ruční ovládání z MyJABLOTRON.

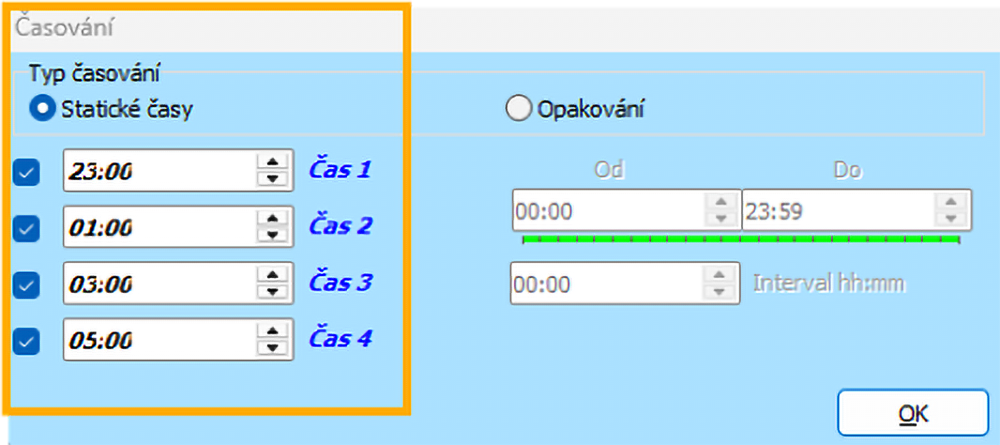

• V nastavení časování kalendáře doporučujeme nastavit více časů vypnutí. Systém tak pohlídá i opomenuté ruční rozsvícení z aplikace během noci.

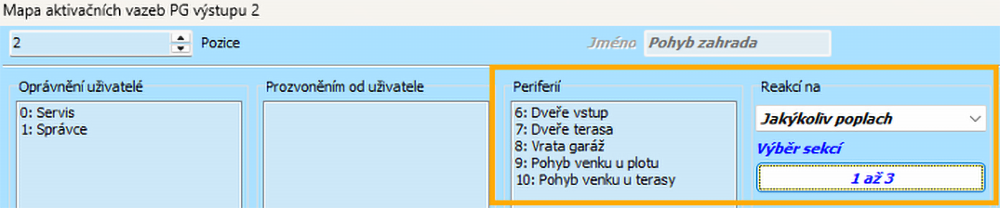

• Druhé PG zapne při aktivaci přiřazených detektorů pohybu nebo otevření.
  • Zároveň můžete nastavit zapnutí při poplachu, aby rozsvícení zahrady přilákalo pozornost a pomohlo odehnat pachatele.

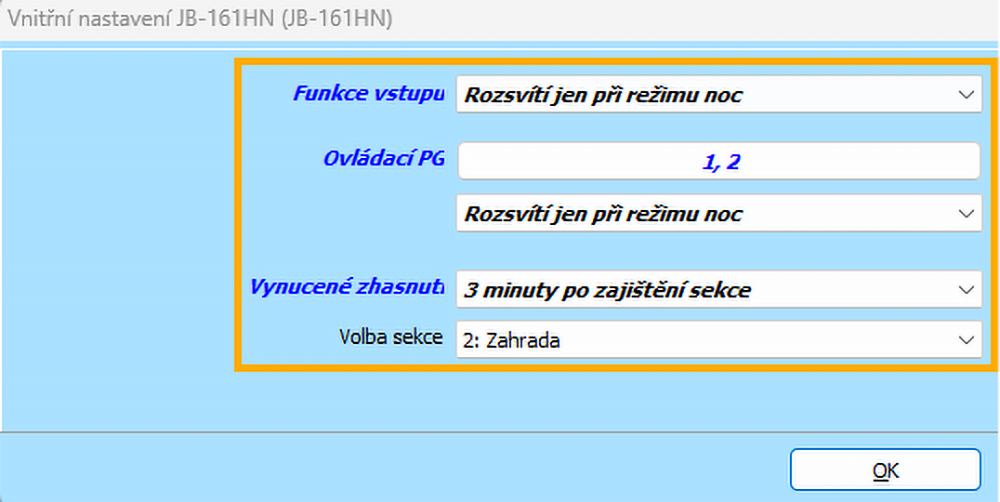

Modul JB-161HN nastavte následovně:

• Mechanický vypínač nebo tlačítko (vstup) rozsvítí jen při režimu noc.
• Obě připravená PG rovněž rozsvítí jen při režimu noc.
• Modul vynuceně zhasne po zajištění zahrady.

Scénář 3: Automatické zhasínání v prostoru bez pohybu

Požadované chování:

• Automaticky zhasnout, pokud v místnosti ustane pohyb na definovaný čas.
  • Pokud je modul připojen k vypínači, s obnovením pohybu opět srovnat osvětlení s polohou vypínače (pokud je stále zapnutý, automaticky rozsvítit).
  • Pokud je modul připojen ke spínači (tlačítko s pružinou), pro opětovné rozsvícení při vstupu do místnosti je nutný opakovaný stisk.

Nastavení:

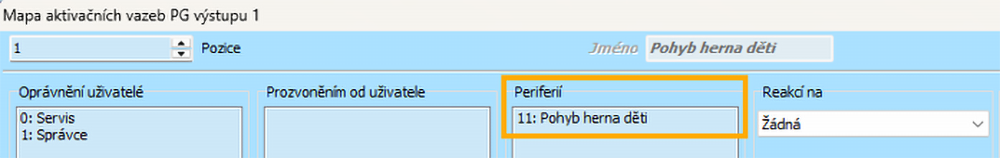

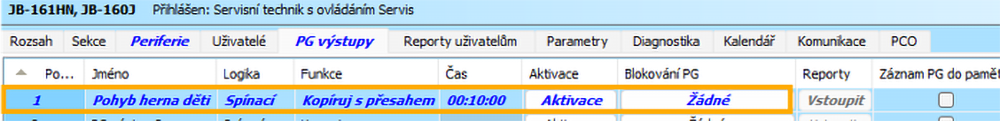

• I v tomto případě využijeme PG, které bude kopírovat s přesahem pohyb v dotyčném prostoru. Tentokrát ale nebudeme PG využívat pro rozsvěcení, nýbrž ke zhasnutí po dočasování přesahu.

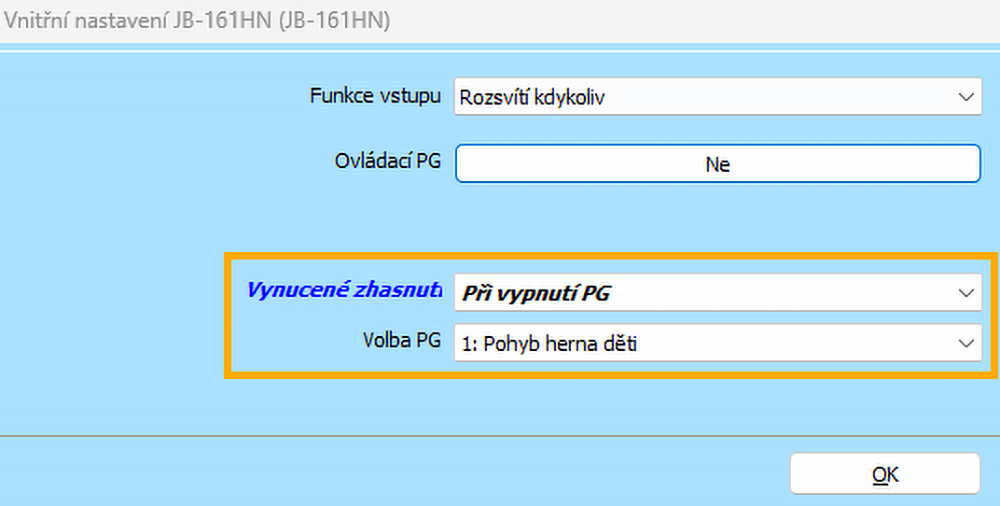

• V modulu JB-161HN se nastaví vynucené zhasnutí při vypnutí připraveného PG výstupu. Jakmile pohyb ustane, modul zhasne, bez ohledu na stav vypínače. Následně je však možné kdykoliv opět ručně rozsvítit, pokud je vypínač zapnutý, modul rozsvítí automaticky s obnovením pohybu.

Tip: Pro automatické rozsvícení při poplachu nebo pro simulaci přítomnosti je potřeba vytvořit další PG s funkcí kopíruj s přesahem reagující na poplach v systému, případně ovládané kalendářem. Toto PG nastavte jako ovládací.

Scénář 4: Automatické osvětlení společných prostor firmy během pracovní doby

Požadované chování:

• Ovládání osvětlení pohybem v tomto případě není příliš vhodné, společné prostory by vyžadovaly velké množství detektorů a vysoká fluktuace osob by způsobovala nevhodné časté rozsvěcení a zhasínání svítidel.
• Automatizaci osvětlení je tak vhodnější navázat na přítomnost prvního až posledního zaměstnance a rozsvítit automaticky při odjištění společných prostor:
  • Umožnit zároveň manuální rozsvícení i v zajištěném stavu, aby si příchozí zaměstnanec mohl rozsvítit, než dojde ke klávesnici, případně pokud by měl problém s odjištěním.
  • Při zajištění společných prostor automaticky zhasnout bez ohledu na stav vypínače, ale poskytnout poslednímu zaměstnanci před zhasnutím dostatek času na odchod.

Nastavení:

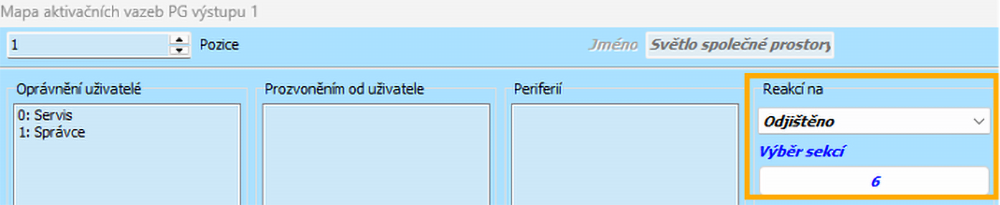

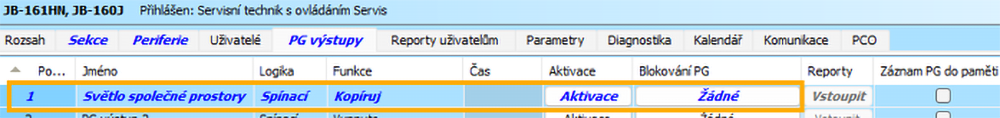

• V tomto případě budeme potřebovat jediný PG výstup, reagující na odjištění, který nám zajistí rozsvícení při příchodu.

• Funkci vstupu (mechanické tlačítko / vypínač) necháme ve výchozím nastavení “rozsvítí kdykoliv”. První příchozí zaměstnanec si tak bude moci rozsvítit manuálně ještě před odjištěním.

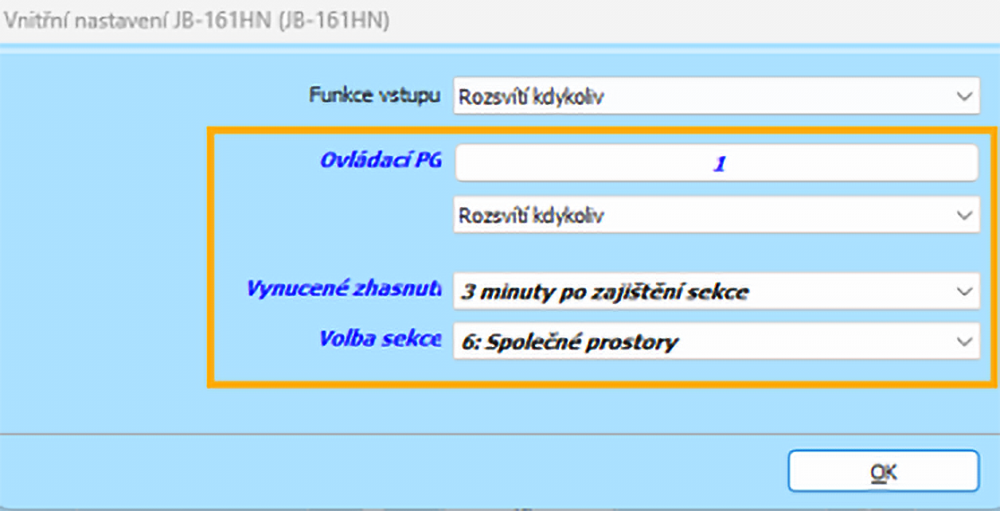

• Připravený PG výstup nastavíme v modulu JB-161HN jako ovládací s funkcí “rozsvítí kdykoliv”. Tím dojde k automatickému rozsvícení při odjištění.
• Zajištění společných nastavíme jako podmínku pro vynucené zhasnutí. Modul tak automaticky zhasne bez ohledu na stav vypínače 3 minuty po zajištění sekce, čímž poskytne dost času na odchod.

Tip: Pro usnadnění evakuace při požáru nastavte další PG s funkcí kopíruj s přesahem, aktivované reakcí na požární poplach. Toto PG přiřaďte rovněž jako ovládací.

Scénář 5: Manuální ovládání osvětlení z více míst (s vypínačem)

Požadované chování:

• Ovládání světelného okruhu klasickým vypínačem, a zároveň z klávesnic, dálkových ovladačů i MyJABLOTRON.
• Zobrazení skutečného stavu (rozsvíceno / zhasnuto) v MyJABLOTRON.

Nastavení:

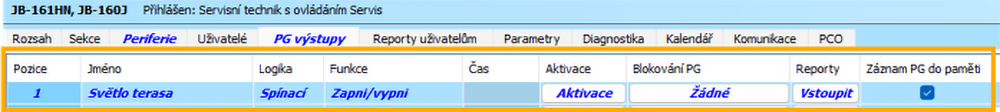

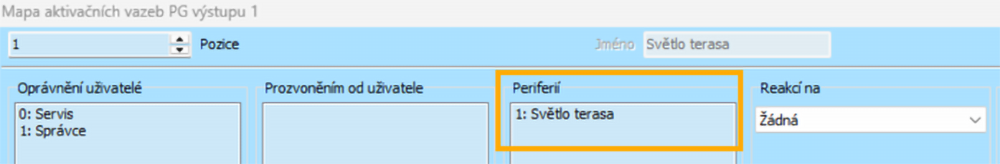

• Budeme potřebovat jeden PG výstup s funkcí zapni / vypni. Ten bude ovládán aktivací modulu JB-161HN + manuálně z dalších míst jako klávesnice, dálkové ovladače nebo MyJABLOTRON.

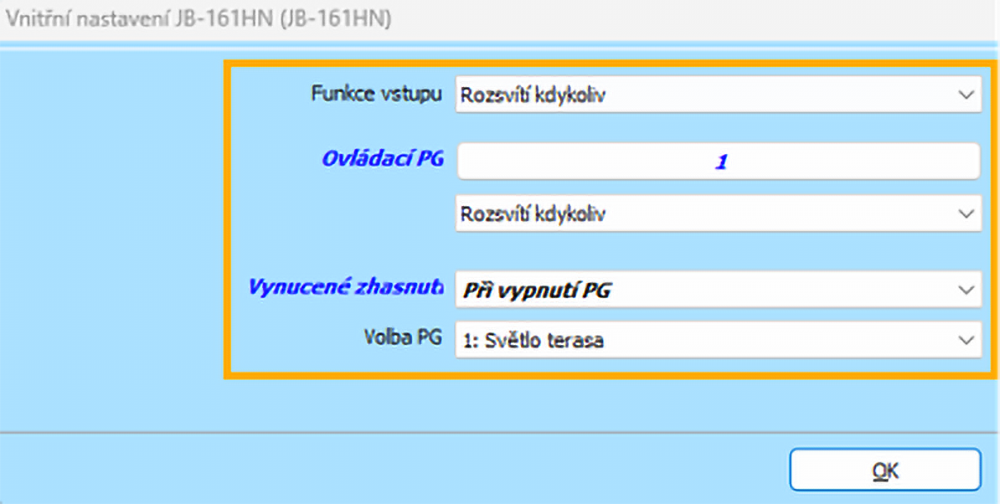

• V modulu JB-161HN nastavte:
  • Vypínač připojený do vstupu rozsvítí kdykoliv.
  • Připravené PG nastavte jako ovládací, rovněž s funkcí rozsvítí kdykoliv.
  • A zároveň vypnutí ovládacího PG nastavte pro funkci vynucené zhasnutí, aby bylo možné z dalších míst zhasnout i v případě, kdy je vypínač zapnutý.

Scénář 6: Manuální ovládání osvětlení z více míst (s tlačítky)

Požadované chování:

• Ovládání světelného okruhu tlačítkem s pružinou, a zároveň z klávesnic, dálkových ovladačů, MyJABLOTRON i dalších modulů JB-161HN nebo JB-160J.
• Zobrazení skutečného stavu (rozsvíceno / zhasnuto) v MyJABLOTRON.

Co budete potřebovat:

• 1x modul JB-161HN
• 1x tlačítkový spínač osvětlení

Zapojení:

Nastavení:

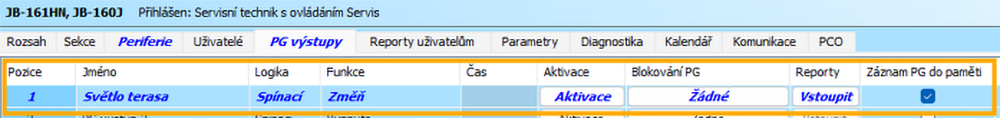

• Budeme potřebovat jeden PG výstup s funkcí změň. Ten bude ovládán aktivací modulu JB-161HN + manuálně z dalších míst jako klávesnice, dálkové ovladače nebo MyJABLOTRON.
• Pro funkci křížového vypínače můžete stejné PG ovládat dalšími moduly JB-161HN nebo JB-160J.

• V modulu JB-161HN nastavte:
  • Tlačítko připojené do vstupu pouze vysílá stav do ústředny.
  • Připravené PG nastavte jako ovládací, rovněž s funkcí rozsvítí kdykoliv.
  • Vynucené zhasnutí lze využít pro jiné podmínky, např. zajištění.

Scénář 7: Automatické ovládání koupelnového ventilátoru termostatem

Požadované chování:

• Při vystoupání vlhkosti v koupelně, například po sprchování, automaticky odvětrat přebytečnou vlhkost.
• Původní tlačítko zachovat pro ruční spuštění časově omezeného větrání, například po použití WC.

Nastavení:

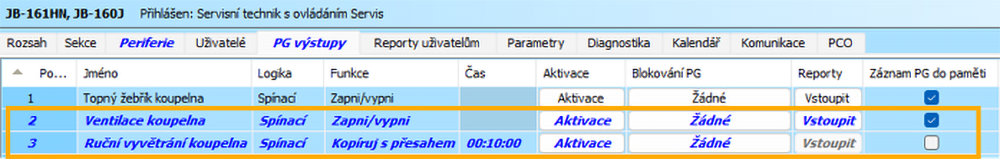

• Budeme potřebovat 2 PG výstupy:
  • První PG je určené pro automatické ovládání termostatem na základě měřené vlhkosti.
  • Druhé PG s funkcí “kopíruj s přesahem” slouží pro krátké manuálně ovládané vyvětrání mimo situace, kdy termostat naměří vysokou vlhkost.

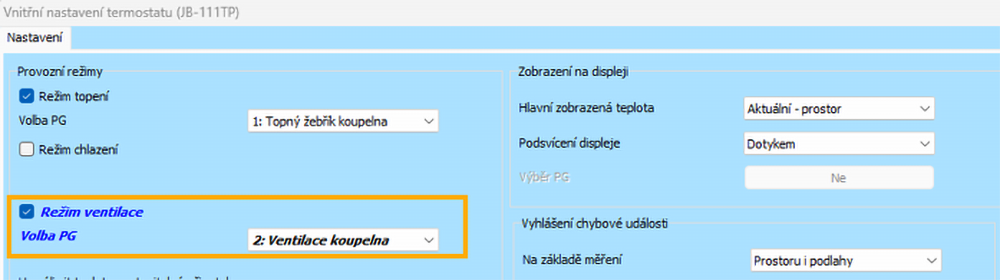

• V nastavení termostatu / senzoru povolte režim ventilace a přiřaďte první ze dvou připravených PG. F-Link si automaticky nastaví u PG výstupu požadovanou funkci zapni/vypni. Ovládání tohoto PG bude řízeno výhradně termostatem dle vlhkosti.
  • Limitní hodnota vlhkosti, při které termostat sepne ventilaci + hysterezi, o kolik musí vlhkost klesnout, aby termostat ventilaci zase vypnul je součástí uživatelského nastavení termostatu. To je dostupné v aplikacích MyJABLOTRON / MyCOMPANY.

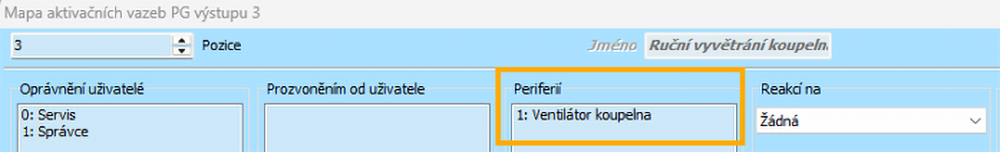

• Druhé připravené PG bude aktivováno tlačítkem, připojeným do modulu JB-161HN, tedy přímo periferií.

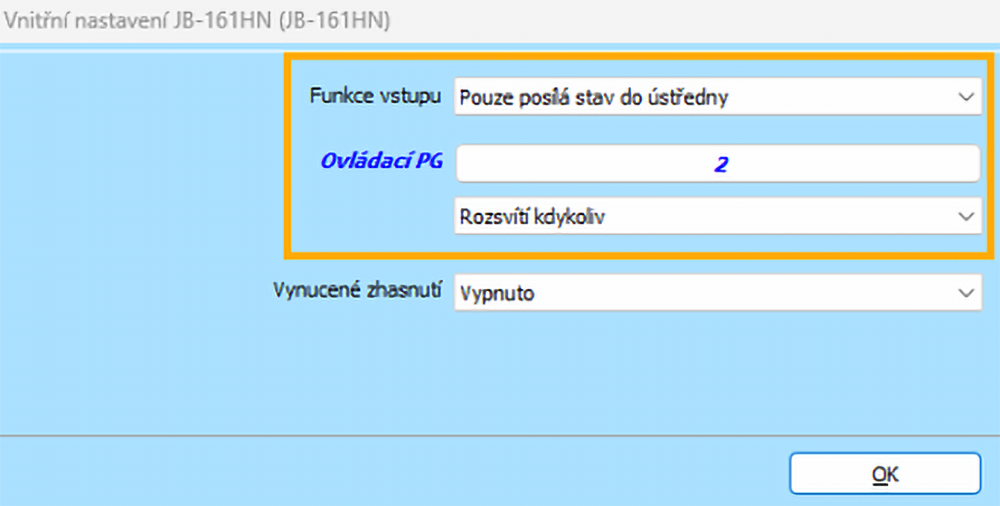

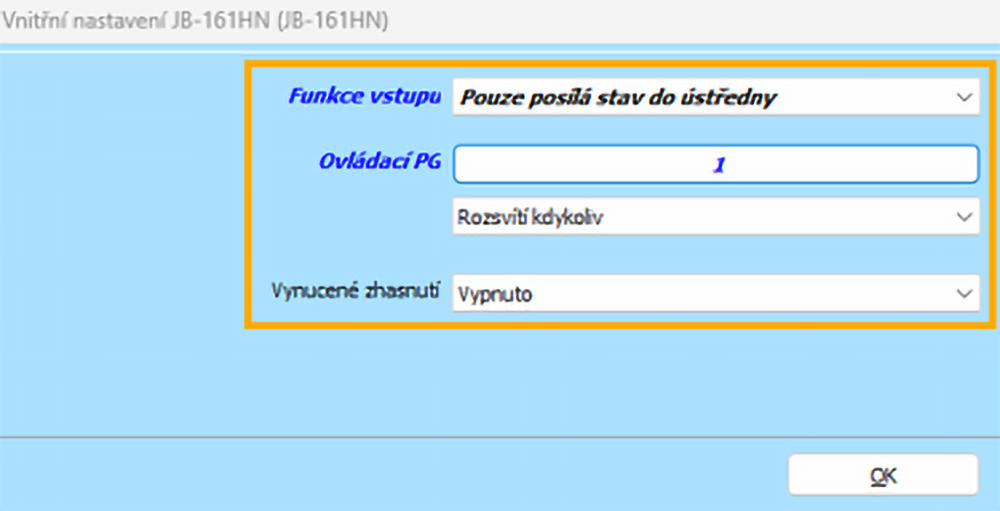

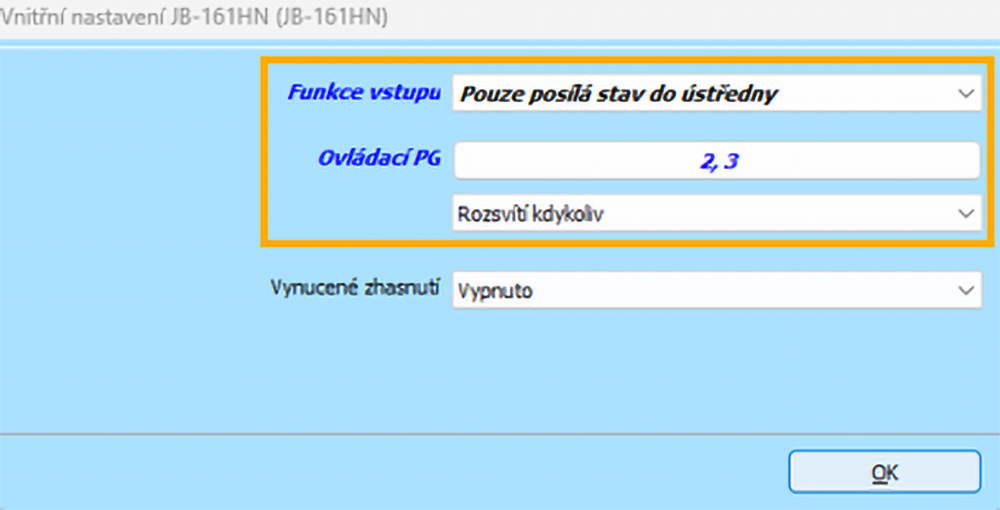

• Ve vnitřním nastavení modulu JB-161HN:
  • Vstupu (mechanickému tlačítku) nastavte funkci “pouze vysílá stav do ústředny”. Tlačítko tak nebude ovládat výstup napřímo, ale pouze aktivuje PG, které zajistí funkci časovače.
  • Přiřaďte obě připravená PG jako ovládací s funkcí “rozsvítí kdykoliv”, modul tak bude kopírovat jak ventilaci řízenou termostatem na základě vlhkosti, tak krátkou ventilaci ovládanou ručně tlačítkem.

Scénář 8: Automatické ovládání toaletního / koupelnového ventilátoru dle osvětlení

Požadované chování:

• Automatizovat provoz ventilátoru v návaznosti na rozsvícení v místnosti.
• Nespínat ventilátor pouze při krátké návštěvě (do 3 minut) toalety / koupelny.
• Po zhasnutí držet ventilátor sepnutý ještě 10 minut pro dostatečné odvětrání místnosti.

Nastavení:

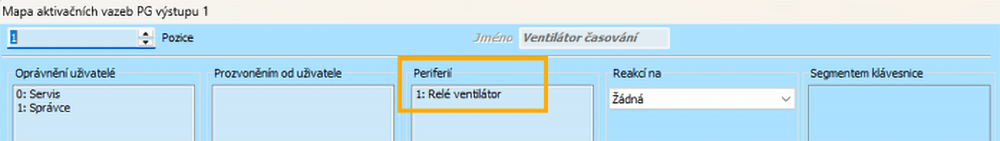

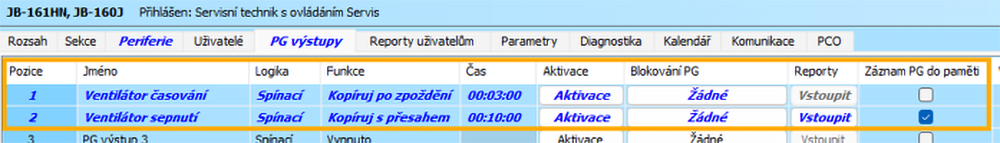

• Pro zpožděné zapnutí a přesah po vypnutí budeme potřebovat 2 PG výstupy:

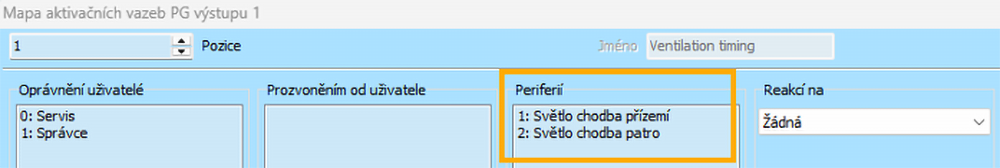

  • První začne kopírovat vypínač, pokud zapnutí bude trvat alespoň 3 minuty.

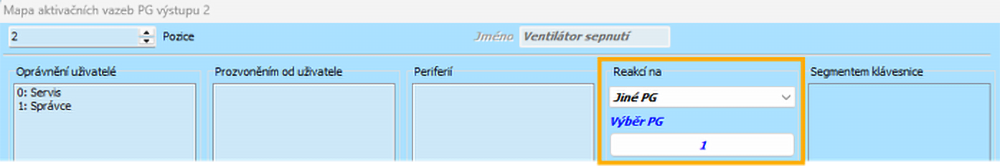

  • Druhý jej bude kopírovat a po vypnutí bude časovat ještě 10minutový přesah.

• V modulu JB-161HN nastavte:
  • Vstup bude pouze vysílat svůj stav do ústředny.
  • Výstup bude kdykoliv kopírovat druhé PG “Ventilátor sepnutí”.

Nenašli jste, co jste hledali? Pokud potřebujete poradit s nastavením vlastního scénáře, kontaktujte naši technickou podporu.
