Control de calefacción con módulo de salida PG inalámbrico – JB-162N-PLUG
Contenido
El sistema de alarma JABLOTRON 100+ permite controlar una caldera eléctrica o de gas utilizando un enchufe pasante con salida PG, poniendo énfasis en la rapidez y facilidad de instalación.
El usuario puede controlar la caldera
 |  |
| localmente desde el termostato | remotamente usando la aplicación MyJABLOTRON |
Equipo requerido
Panel de control
Módulo de salida | Módulo radio

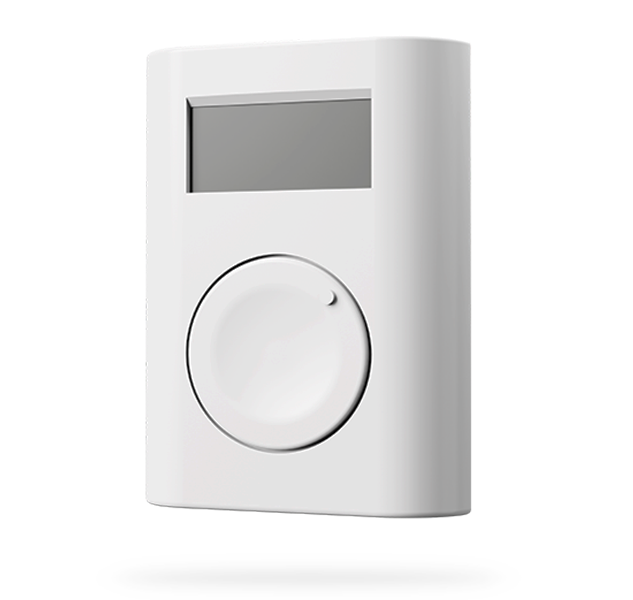

Termostato | Termómetro
Otros
SoftwareF-Link 2.6.1 y versiones superiores por soporte del periférico JB-162N-PLUG
Cableado
La conexión del producto requiere conocimiento de los manuales de todos los componentes usados.

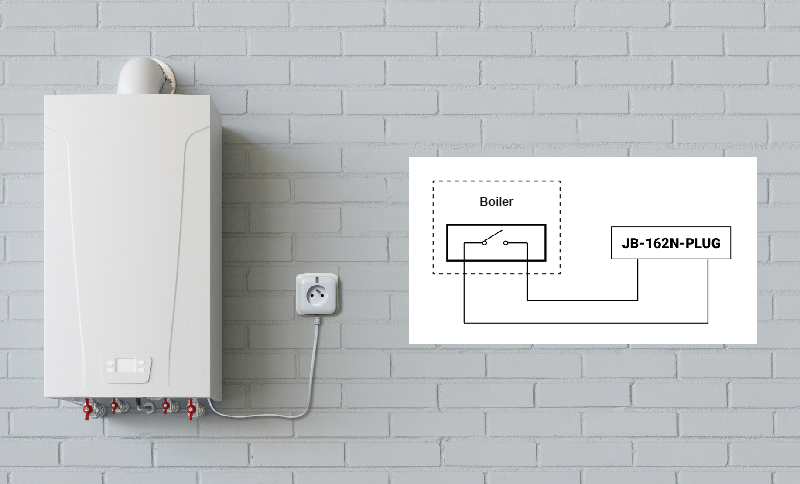

Fig.1: Conexión de la toma de paso a la toma eléctrica cercana al calentador, cable a la terminal de control del calentador.
En la práctica, se conecta la toma JB-162N-PLUG a la toma de corriente cercana al calentador y luego se conecta el cable de salida a las terminales de control del calentador. Cada calentador tiene estas terminales en un lugar diferente y con diferentes denominaciones, por lo que es necesario estudiar el manual del calentador específico o contactar con el proveedor del mismo.
Configuración y programación
- Configuración de la lógica PG. Nombre la salida PG, por ejemplo "Calefacción", y establezca la función ON/OFF.

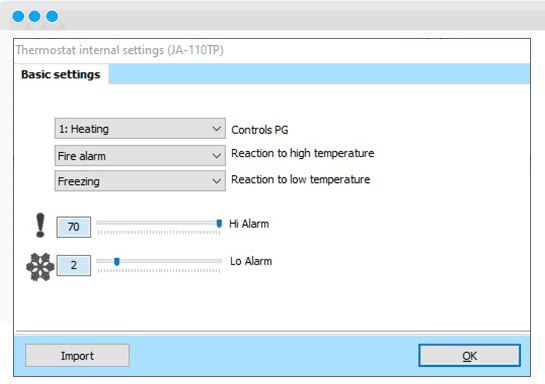

- Registre el termostato en cualquier posición del sistema y configúrelo para PG Calefacción.

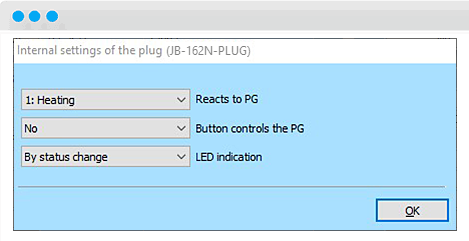

- Registre la toma JB-162N-PLUG en cualquier posición del sistema y configúrela para PG Calefacción.
- Registre la alarma en JABLOTRON CLOUD.
Configuración de la lógica PG
Configuración de la lógica PG
Control local y remoto

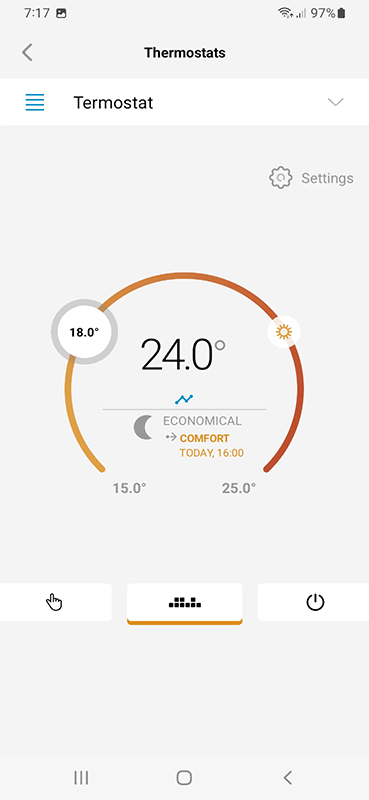

El control local de la calefacción puede realizarse directamente desde el termostato, pero un control mucho más cómodo es posible desde la aplicación móvil MyJABLOTRON.

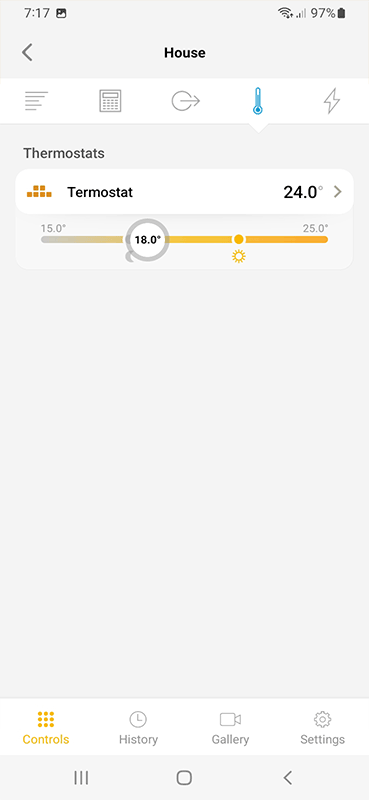

Controles:
Ajustes:

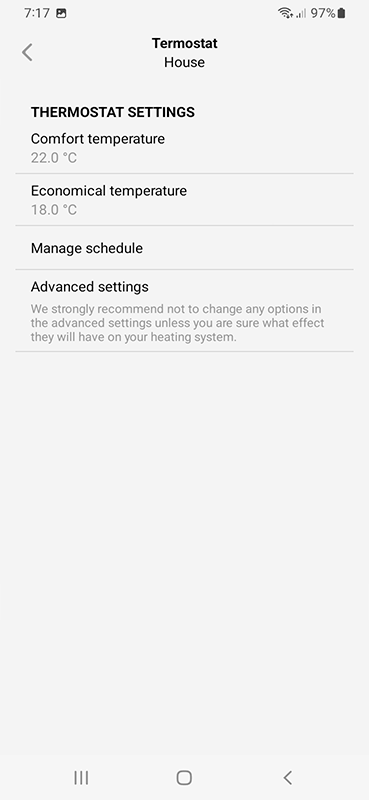

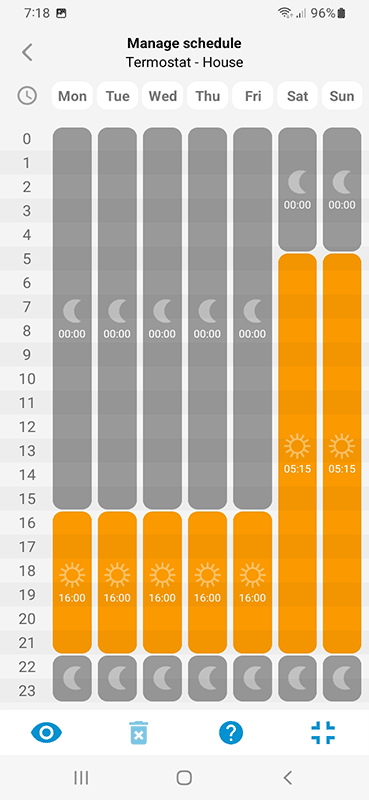

El usuario puede configurar las temperaturas y temporizadores para el termostato en su aplicación MyJABLOTRON en la configuración del termostato.

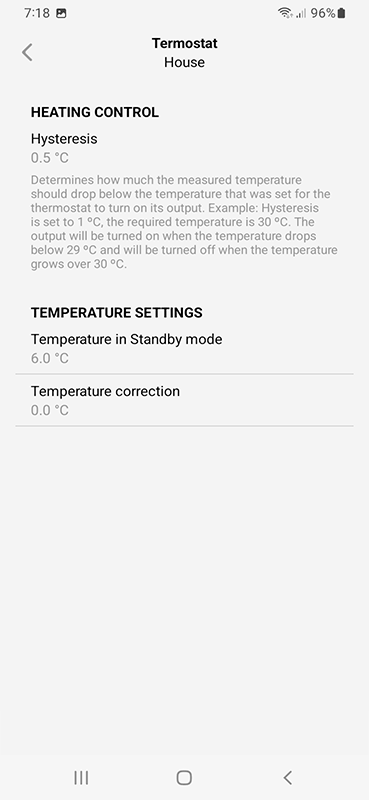

También se pueden realizar ajustes más avanzados por parte del instalador a través de la aplicación MyCOMPANY. Los ajustes internos del termostato se pueden acceder en la lista de periféricos. Aquí, además del propio plan de tiempo, se pueden acceder a los ajustes avanzados.

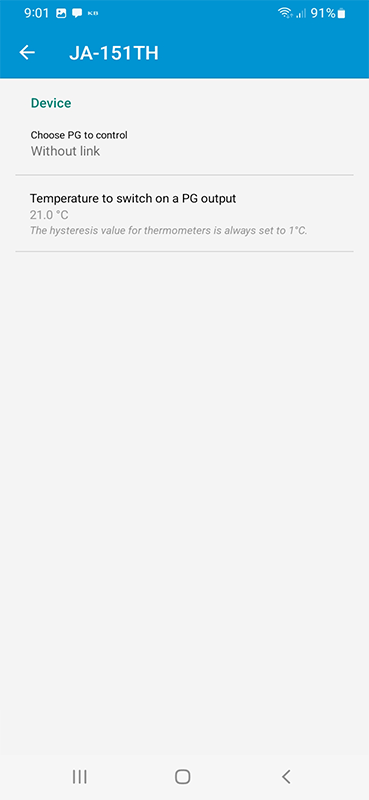

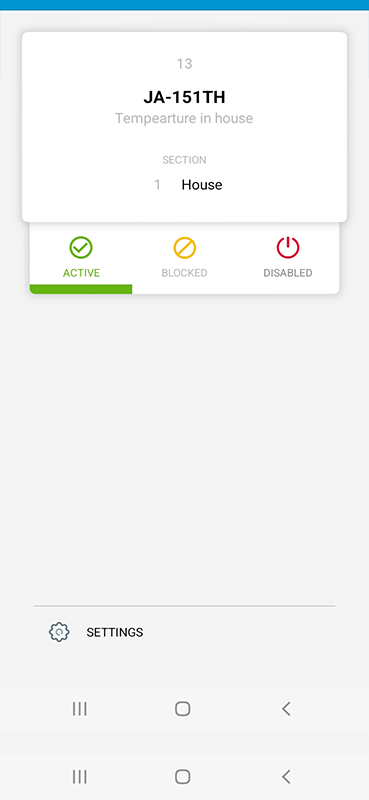

Nota: Al utilizar el termómetro JA-111TH / JA-151TH es necesario asignar PG Heating en MyCOMPANY, ya que se trata de una función CLOUD.
