Processus d’étalonnage du détecteur magnétique sans fil JA-1x3M avec reconnaissance des champs magnétiques externes

Contenu

Pour assurer le bon fonctionnement de ce détecteur et la détection des champs magnétiques étrangers, le détecteur doit être calibré. Le processus de calibration est décrit comme suit :

ÉQUIPEMENT REQUIS

Centrale de commande

Passer le slider de produit

Détecteur magnétique

Passer le slider de produit

Autres

Passer le slider de produit

*Tous les composants doivent être mis à jour avec le dernier firmware et enregistrés dans la centrale.

Note :

  • Pour une calibration correcte, le détecteur doit être installé à sa position finale. La calibration ne peut pas être effectuée en tenant l'appareil ou en le posant sur une table.
  • Lors de l'installation, prenez en compte la stabilité de la surface de montage. Si la porte ou la fenêtre n'est pas bien fixée, ou si la distance de travail entre le détecteur et l'aimant permanent varie (par ex. à cause des conditions météorologiques), nous recommandons d'utiliser un détecteur ne nécessitant pas de calibration, comme le JA-150M.
  • La calibration doit être effectuée lors de l'installation initiale pour un fonctionnement correct.

PROCESSUS DE CALIBRATION

Calibration physique (sur l'appareil)

  1. Passer le système en mode service.
  2. Activer le contact anti-sabotage (ouvrir le détecteur) et refermer sous 5 secondes. Le détecteur indiquera le début du processus de calibration par des doubles clignotements rouges lents et périodiques.
  3. Ouvrir la porte/la fenêtre et la refermer sous 4 secondes. L'état ouvert est indiqué par des clignotements rouges rapides et périodiques ; l'état fermé est indiqué par des clignotements rouges lents et périodiques.
  4. Ouvrir et fermer immédiatement la porte/la fenêtre à nouveau.
  5. Une calibration réussie est signalée par un long clignotement rouge.

Calibration via le logiciel F-Link :

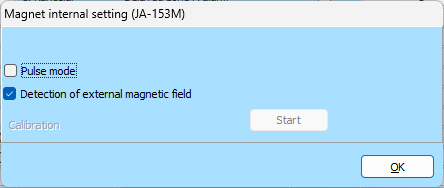

  1. Ouvrir les paramètres internes du détecteur et régler la fonction de la deuxième entrée sur « Aimant ». Le détecteur indiquera sa disponibilité pour la calibration par une lumière jaune continue. Si la lumière est éteinte, activez le détecteur en ouvrant et fermant la porte/la fenêtre.
  2. Dans les paramètres internes, appuyez sur le bouton « Démarrer » pour commencer la calibration.
Schéma du processus de calibration
  1. Après un court délai, le détecteur clignotera deux fois brièvement en rouge, indiquant sa disponibilité pour la calibration.
  2. Ouvrir la porte/la fenêtre et la refermer sous 4 secondes. L'état ouvert est indiqué par des clignotements rouges rapides et périodiques ; l'état fermé est indiqué par des clignotements rouges lents et périodiques.
  3. Ouvrir et fermer immédiatement la porte/la fenêtre à nouveau.
  4. Une calibration réussie est signalée par un long clignotement rouge.

Indications LED durant le processus de calibration :

  • Pas de lumière : Le détecteur attend la communication. Pour continuer, activez le détecteur en ouvrant et fermant la porte/la fenêtre.
  • Jaune continu : Le détecteur communique avec la centrale. La calibration peut être démarrée.
  • Jaune continu + doubles clignotements rouges lents : Le détecteur est prêt pour la calibration. Activez-le en ouvrant et fermant la porte/la fenêtre.
  • Jaune continu + doubles clignotements rouges rapides : Le détecteur est en cours de calibration ; le processus dure 4 secondes. Assurez-vous que le détecteur est stable (porte/fenêtre fermée sans mouvement).
  • Jaune continu + clignotements rouges lents : Le détecteur est prêt pour le processus de calibration. Activez-le en ouvrant et fermant la porte/la fenêtre.
  • Clignotement rouge unique et long : Calibration réussie.
