Controllo del riscaldamento con modulo di uscita PG wireless – JB-162N-PLUG

Contenuto

Il sistema di allarme JABLOTRON 100+ consente di controllare una caldaia elettrica o a gas utilizzando una presa passante con uscita PG, mettendo l'accento sulla velocità e sulla facilità di installazione.

La caldaia può essere controllata dall'utente

localmente dal termostatoda remoto utilizzando l'app MyJABLOTRON

Attrezzatura necessaria

Pannello di controllo

Salta il slider dei prodotti

Modulo uscita | Modulo radio

Salta il slider dei prodotti

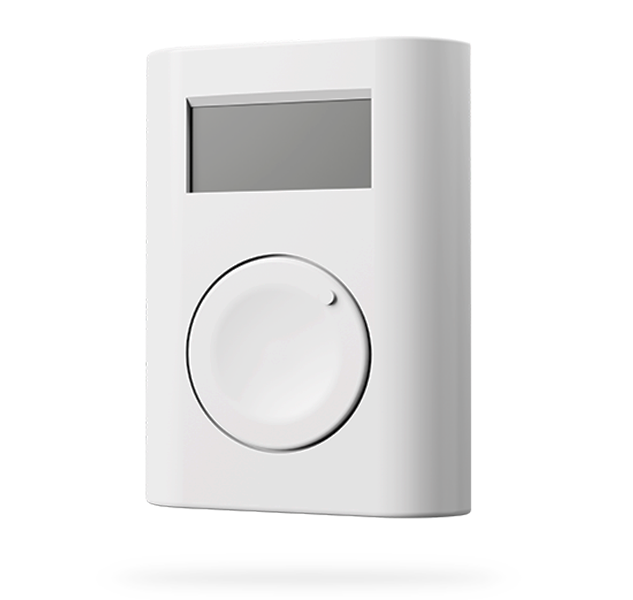

Termostato | Termometro

Salta il slider dei prodotti

Altro

SoftwareSoftware

F-Link 2.6.1 e versioni successive per il supporto della periferica JB-162N-PLUG

Cablaggio

Il collegamento del prodotto richiede la conoscenza dei manuali di tutti i componenti utilizzati.

Fig.1: collegamento della presa passante alla presa di corrente vicino alla caldaia, cavo al terminale di controllo della caldaia.

In pratica, si collega la presa JB-162N-PLUG alla presa di corrente vicino alla caldaia e poi si collega il cavo di uscita ai terminali di controllo della caldaia. Ogni caldaia ha i terminali posizionati in modo diverso e con denominazioni differenti; per questo motivo è necessario studiare il manuale della caldaia interessata o contattare il fornitore della caldaia.

Configurazione e programmazione

  1. Configurazione della logica PG. Assegnare un nome all’uscita PG, ad es. “Riscaldamento”, impostare la funzione ON/OFF.
  2. Registrare il termostato in qualsiasi posizione nel sistema e impostarlo su PG Riscaldamento.
  3. Registrare la presa JB-162N-PLUG in qualsiasi posizione nel sistema e impostarla su PG Riscaldamento.
  4. Registrare l’allarme nel JABLOTRON CLOUD.

Configurazione logica PG

Configurazione logica PG

Controllo locale e remoto

Il controllo locale del riscaldamento può essere effettuato direttamente dal termostato, ma un controllo molto più comodo è possibile tramite l’app mobile MyJABLOTRON.

Controlli:

Impostazioni:

L’utente può impostare le temperature e i timer per il termostato nella propria app MyJABLOTRON nelle impostazioni del termostato.

Impostazioni più avanzate possono essere effettuate anche dall’installatore tramite l’app MyCOMPANY. Le impostazioni interne del termostato sono accessibili nell’elenco delle periferiche. Qui, oltre al semplice programma orario, è possibile accedere alle impostazioni avanzate.

Nota: Quando si utilizza il termometro JA-111TH / JA-151TH, è necessario assegnare PG Heating in MyCOMPANY, poiché si tratta di una funzione CLOUD.
