Geautomatiseerde verlichting
Inhoud
Het JABLOTRON 100+ beveiligingssysteem zorgt ervoor dat bewegingsdetectoren en PG het licht automatisch inschakelen voor een precies bepaalde tijd. Deze oplossing is geschikt op plaatsen waar een hoger gebruikscomfort of energiebesparing vereist is. Voor bewegingsdetectie worden bus PIR-detectoren aanbevolen. Voor draadloze PIR-detectoren moeten langere inschakeltijden worden ingesteld om de slaapstanden van de detectoren te elimineren. JA-110N of JA-150N vermogensrelais kunnen worden gebruikt als uitgangsmodules.
In het onderstaande voorbeeld wordt een combinatie gebruikt van de JA-110P bus PIR-detector en de draadloze JA-150N module.
Tip: voor sommige ruimtes kunt u de JA-115P plafondbusdetector gebruiken, die geoptimaliseerd is voor deze functie.
Vereiste apparatuur
Bedieningspaneel
Radiomodule
PIR-detector
Draadloos vermogensmodule
Overig
SoftwareF-Link 2.7.0 en hoger
Aansluiting van randapparatuur
- Deze procedure gaat ervan uit dat u bekend bent met de handleidingen van de gebruikte producten.
- Installeer de JA-110P bewegingsdetector op een geschikte plaats in de kamer en leer deze in met behulp van de F-Link software, zie de installatiehandleiding van de detector.
- Installeer de JA-150N vermogensmodule en sluit deze aan zoals hieronder beschreven.
- Sluit de draden L en N aan op de netvoedingsklem
- Verbind de klemmen 230V en COM
- De klem NO schakelt de fase bij activering van PG
- Sluit uitgang L en N aan op de verlichtingsklem, zie Figuur 1. De maximale schakelbelasting van het relais is 16A!
- Stel de PG-waarde in waarop moet worden gereageerd op de configuratieschakelaar. De combinaties zijn te vinden in Figuur 2.
Netwerkapparatuur mag alleen worden aangesloten door gekwalificeerd personeel.
Het product dient voor functionele enkelpolige schakeling en biedt geen veilige onderbreking.
Figuur 1 - Aansluitschema voor het vermogensrelais JA-150N
Figuur 2 - Tabel met schakelcombinaties
Systeeminstellingen en programmering
1. Basisinstallatie
- Kies in F-Link onder het tabblad Instellingen/Periferie de JA-1xxP detector en selecteer welke PG geschakeld moet worden (bijv. PG1). De JA-150N module reageert op deze PG.
- Selecteer vervolgens bij Instellingen/PG-uitgangen hoelang de uitgang PG1 ingeschakeld moet blijven (hoe lang het licht moet branden). Het wordt aanbevolen de inschakeltijd in minuten in te stellen, zodat deze langer is dan de slaapstand van de detector. Stel de functie in op impuls.
2. Geavanceerde installatie
Bovendien kunnen bij de centrales JA-103 en JA-107 voorwaarden worden ingesteld om het licht in de nachtmodus in te schakelen, zodat het licht overdag niet aangaat.
- Kies in F-Link onder het tabblad Instellingen/Periferie de JA-1xxP detector en selecteer welke PG geschakeld moet worden (bijv. PG1).

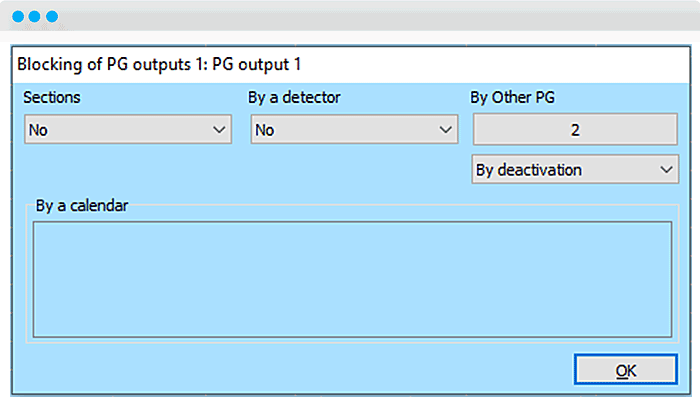

- Selecteer vervolgens bij Instellingen/PG-uitgangen hoelang de uitgang PG1 ingeschakeld moet blijven (hoe lang het licht moet branden). Het wordt aanbevolen de inschakeltijd in minuten in te stellen, zodat deze langer is dan de slaapstand van de detector. Stel de functie in op impuls. Tegelijkertijd wordt „PG blokkering“ ingesteld, bijvoorbeeld met PG2, middels deactivering.
- Selecteer vervolgens bij de PG2-instellingen de schakel-logica met kopieerfunctie. Kies bij „Activatie“ de optie „Nachtmodus“.

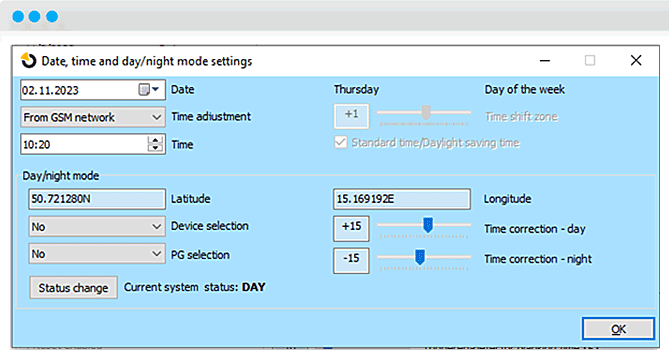

- Tot slot moet in het tabblad „Instellingen“ de optie „Datum/Tijd“ worden ingesteld. Hier worden de GPS-coördinaten van het object ingevuld, zodat het systeem continu de tijd van duisternis kan corrigeren op basis van locatie en seizoen. Voor meer comfort is het aan te raden om de „Tijdcorrecties“ voor dag en nacht aan te passen, zodat het licht al aangaat bij het invallen van de schemering en ‘s ochtends een korte overlap heeft.
