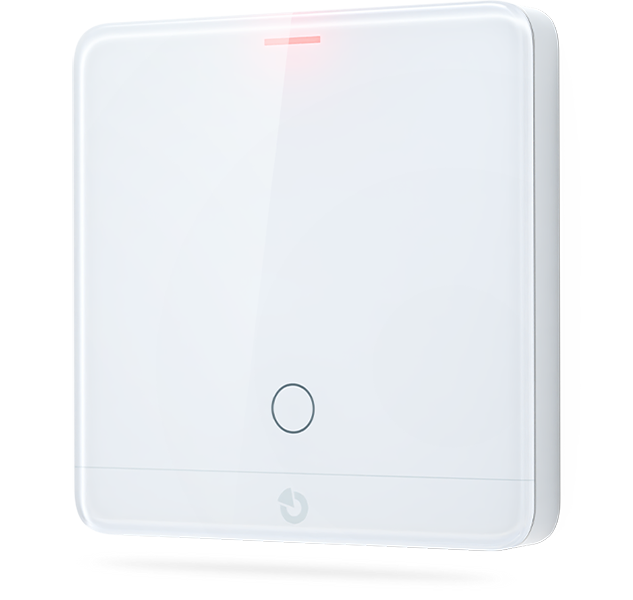

Hoe werkt de temperatuurregeling in het JABLOTRON 100+-systeem?

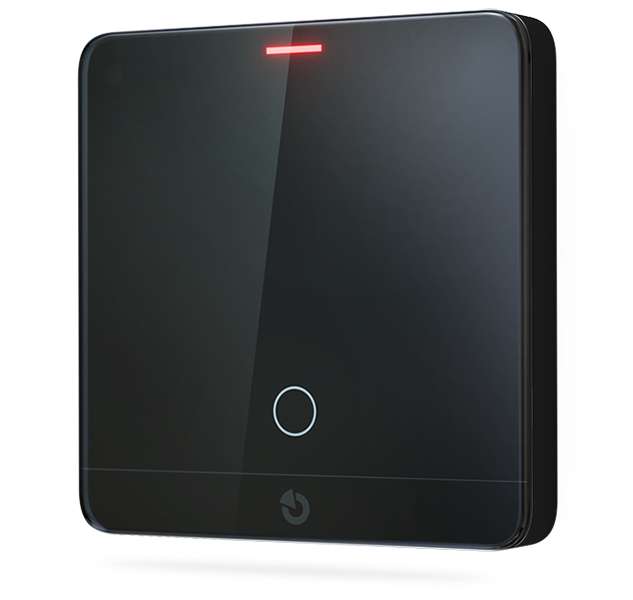

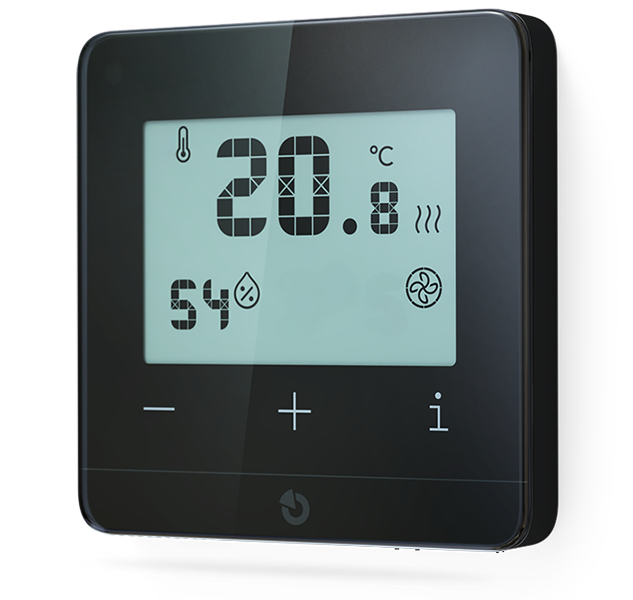

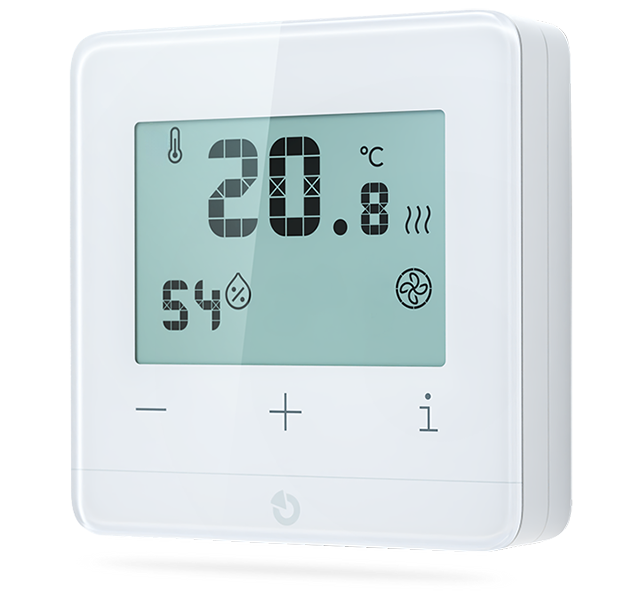

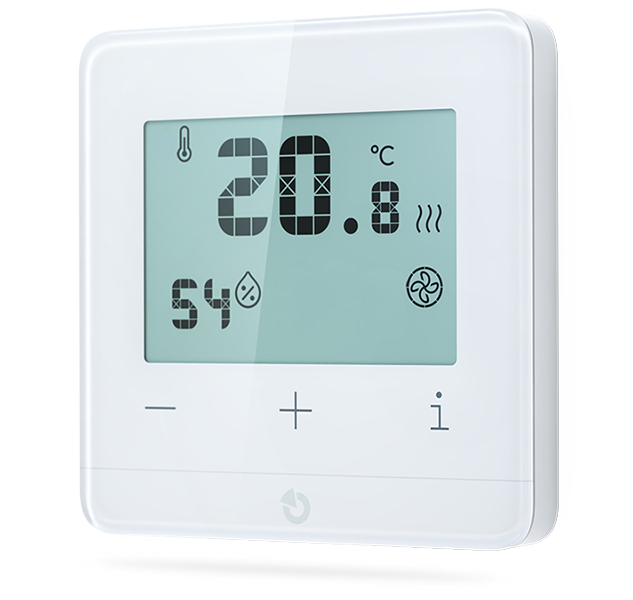

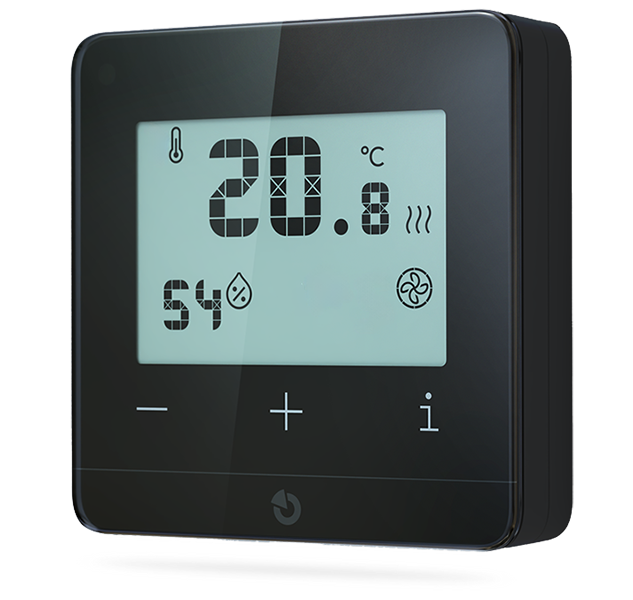

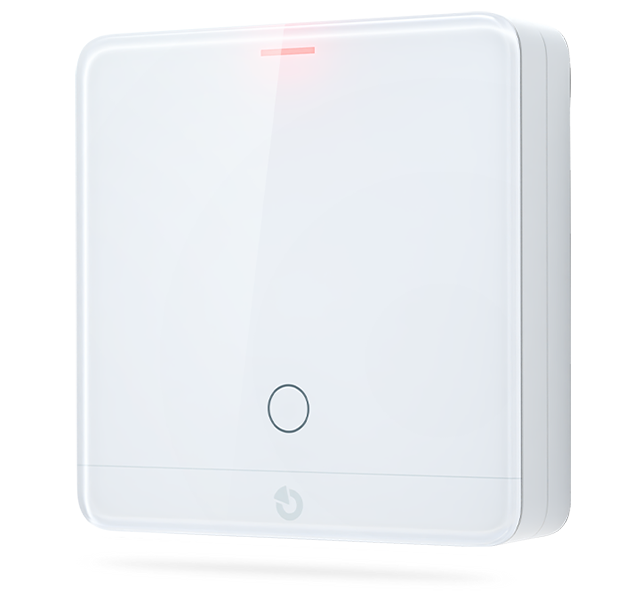

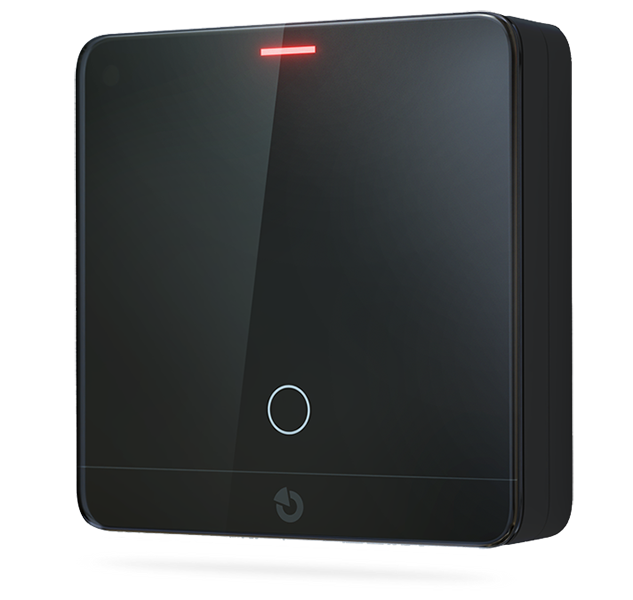

De thermostaten werken samen met de regeleenheid en optimaliseren, afhankelijk van de beveiligingsinstellingen, automatisch de comfortperiode binnen het temperatuurschema. Daarnaast stoppen zij automatisch met verwarmen wanneer dit niet nodig is, bijvoorbeeld bij een open raam of wanneer er gedurende langere tijd geen beweging wordt gedetecteerd in de ruimte.

Deze unieke functies dragen bij aan een aanzienlijke verlaging van de bedrijfskosten van het verwarmingssysteem.

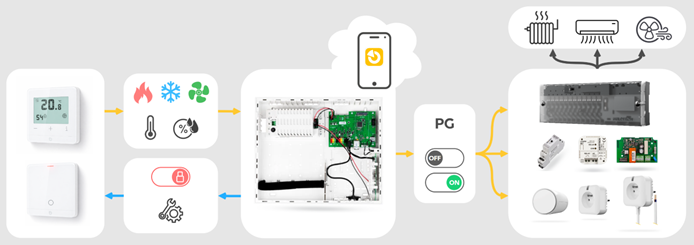

De regeleenheid fungeert als distributiecentrum

De systeemregeleenheid fungeert als centraal distributiepunt en verzorgt de tweerichtingscommunicatie met de gebruiker op afstand. Zij verzendt gebruikersinstellingen en regelinstructies naar de afzonderlijke thermostaten en voorziet hen van relevante informatie over gebeurtenissen binnen het systeem.

In omgekeerde richting ontvangt de regeleenheid commando’s van de thermostaten en toetst deze aan de ingestelde blokkeercondities. Op basis hiervan worden de betreffende PG-uitgangen in- of uitgeschakeld. Deze signalen worden vervolgens via de bus of draadloos binnen het systeem doorgegeven.

Daarnaast voorziet de regeleenheid de bus thermostaten van noodstroom.

Uitgangsrandapparatuur schakelt aangesloten apparaten

Of het nu gaat om een complexe eenheid voor het regelen van vloerverwarming, een afzonderlijke klepkop, een slim stopcontact of een universeel relais: de uitgangselementen volgen eenvoudig de status van de toegewezen PG-uitgangen. Op basis hiervan leveren ze stroom aan het aangesloten apparaat of onttrekken deze, of openen en sluiten ze de radiatorkraan.

Deze aanpak maakt het systeem zeer flexibel en stelt gebruikers in staat om via bus of draadloos een breed scala aan apparaten aan te sluiten, zonder dat daar bouwkundige aanpassingen voor nodig zijn. Slimme en economische zoneregeling kan daardoor ook achteraf eenvoudig worden toegevoegd, zelfs in situaties waar dit oorspronkelijk niet was voorzien.

Systeemlimieten

Het aantal thermostaten in het systeem wordt uitsluitend beperkt door het aantal beschikbare randapparaten. Hierbij moeten echter de limieten van de draadloze transmissie in acht worden genomen:

• Draadloze randapparaten kunnen alleen worden geprogrammeerd op posities 1 tot 120 binnen het systeem.
• Alleen PG-uitgangen op posities 1 tot 32 kunnen via draadloze communicatie worden verzonden.

Meest voorkomende toepassingen

De beschreven flexibiliteit maakt het mogelijk om verschillende toepassingen te realiseren, afhankelijk van de specifieke behoeften van de klant en de mogelijkheden van het gebouw waarin het systeem is geïnstalleerd. Voor het gemak worden hieronder de drie meest voorkomende methoden samengevat.

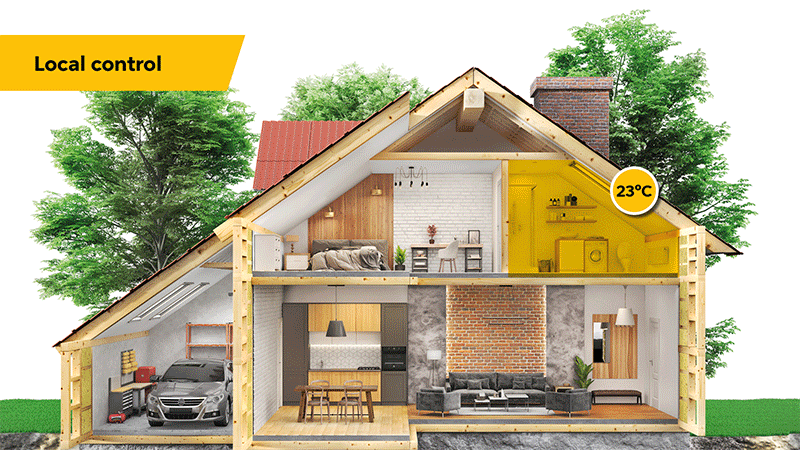

Lokale regeling

Dit betreft situaties waarin het JABLOTRON-systeem een kleinere, afzonderlijke ruimte regelt. Dit is vaak het geval wanneer een ruimte later is toegevoegd, deel uitmaakt van een groter gebouw met een bestaande verwarmings- en ventilatieoplossing die onvoldoende is, of wanneer op die locatie afstandsbediening van de temperatuur gewenst is. In dergelijke gevallen wordt meestal een volledig draadloze oplossing toegepast, waarbij één thermostaat een afzonderlijke, vaak elektrische, warmtebron, ventilator of droger aanstuurt. Bijvoorbeeld:

• Een badkamer in een oudere flat met een achteraf geïnstalleerde elektrisch verwarmde handdoekhouder en afzuigventilator, waarbij de automatisering helpt om uitdroging en schimmelvorming te voorkomen.
• Een vakantiehuisje met een extra elektrische kachel, die de thermostaat niet alleen gebruikt om de temperatuur te regelen, maar waarmee de gebruiker ook het huisje op afstand kan verwarmen lang voordat hij aankomt en de kachel aansteekt.
• Een tuinhuisje of vrijstaande garage, waar de thermostaat een directe verwarming gebruikt om een veilige temperatuur te handhaven, enz.

Centrale regeling

Een veelgebruikte oplossing, typisch voor oudere gezinswoningen en vergelijkbare gebouwen. Een beperkt aantal thermostaten, geplaatst op referentiepunten (bijvoorbeeld de woonkamer en de gang op de bovenverdieping), regelt één gemeenschappelijke warmtebron, meestal een gas- of elektrische boiler.

In dit scenario wordt het gehele gebouw verwarmd zodra ten minste één van de thermostaten warmte vereist. De warmte van de ketel wordt verdeeld over individuele radiatoren of vloerverwarming. De temperatuur in afzonderlijke kamers wordt vervolgens handmatig aangepast met mechanische radiatorkoppen of, minder efficiënt, door een raam te openen.

Deze oplossing, gericht op lage aanschafkosten, resulteert vaak in hoge exploitatiekosten op de lange termijn. Om deze kosten te verlagen, kan het systeem eenvoudig worden uitgebreid met extra draadloze thermostaten en klepkoppen, zodat ten minste gedeeltelijke zoneregeling mogelijk is in ruimtes waar niet altijd verwarming nodig is.

Zoneregeling

Dit is een moderne oplossing die de exploitatiekosten op de lange termijn minimaliseert, terwijl het gewenste comfort behouden blijft. Voor zoneregeling is elke ruimte uitgerust met een eigen thermostaat, die de gewenste temperatuur lokaal handhaaft door een specifieke radiator, vloerverwarming lus of elektrische verwarming aan te sturen.

Dankzij de verdeling in afzonderlijke zones kunnen verschillende ruimtes op verschillende tijdstippen tot verschillende temperaturen worden verwarmd. Dit beperkt warmteverspilling aanzienlijk in ruimtes die tijdelijk niet worden gebruikt. De temperatuur in elke zone wordt geregeld volgens een vast schema, zodat de ruimte alleen op de gewenste tijdstippen tot een comfortabel niveau wordt verwarmd, doorgaans:

• In de woonkamer op weekdagen in de namiddag en 's avonds, en de hele dag in het weekend
• In de badkamer elke dag 's ochtends en 's avonds
• In de slaapkamer alleen 's ochtends elke dag
• In kinderkamers op weekdagen 's ochtends en 's middags, en de hele dag in het weekend

Met warmwaterzoneregeling regelen thermostaten niet alleen afzonderlijke kamers, maar ook de boiler of warmtepomp, net als bij centrale regeling. Door echter alleen in geselecteerde kamers verwarming te gebruiken, werkt de bron korter en met een lager vermogen, wat aanzienlijke besparingen oplevert.

Voorbereiding van de constructie voor thermostaten

Draadloze thermostaten kunnen op elke locatie worden geïnstalleerd, zelfs achteraf. Als het echter mogelijk is om bekabeling in het gebouw aan te leggen, raden we altijd aan om bus randapparatuur te gebruiken voor een langdurige onderhoudsvrije werking, lagere aanschafkosten en andere voordelen. Voor bus thermostaten is het noodzakelijk om van tevoren de juiste locatie te kiezen waar de bus bekabeling zal eindigen.

De algemene aanbevelingen voor plaatsing gelden ook voor JABLOTRON-thermostaten:

• Installatiehoogte 120 tot 150 cm
• Een plaats waar geen direct zonlicht is dat de metingen kan beïnvloeden
• Een locatie uit de buurt van ramen, die de metingen kunnen beïnvloeden als ze open staan of lekken
• De thermostaat moet worden geplaatst op een locatie die gemakkelijk toegankelijk is voor de gebruiker en waar geen risico bestaat dat deze in de toekomst door meubilair wordt geblokkeerd.

Een geschikte positie is meestal boven de lichtschakelaars bij de ingang van de kamer, met een ideale hoogte van de thermostaatstang ongeveer 30 cm boven de as van de schakelaars. Leid de voorbereide bekabeling naar een inbouwdoos met een schroefafstand van 60 mm, waarin de bus thermostaten gedeeltelijk kunnen worden ingebouwd.

Als het ombouwen van de doos niet mogelijk is, kan de thermostaat ook opbouw worden gemonteerd. Leid in dat geval de bekabeling uit het pleisterwerk naar het midden van de geplande locatie. Zorg ervoor dat de bekabeling van boven of onder de thermostaatlocatie binnenkomt, zodat deze tijdens het boren voor de installatie niet wordt beschadigd (de montagegaten bevinden zich horizontaal).

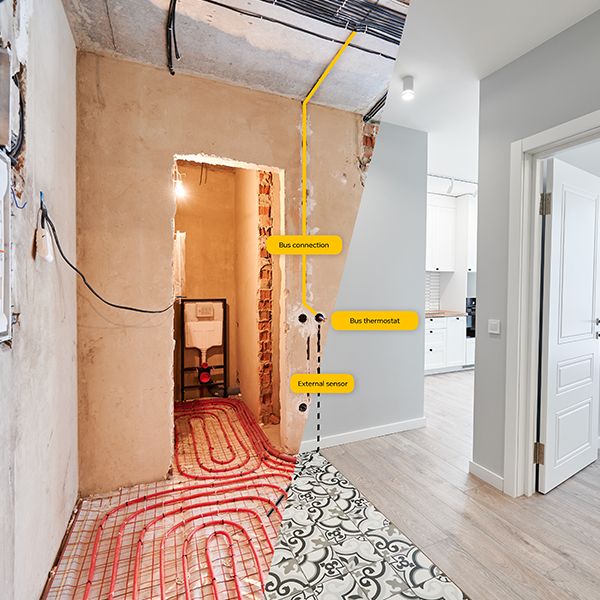

Voorbereiding voor de vloersensor:

Leg een flexibele beschermhoes met een diameter van 15–20 mm vanaf de inbouwdoos van de thermostaat tot aan de vloer. De beschermhoes moet eindigen op hetzelfde niveau als de vloerconstructie waarin de verwarming wordt geplaatst. Het uiteinde van de beschermhoes, waar de meetsensor wordt geplaatst, moet zich op minimaal 30–50 cm van de muur bevinden, centraal tussen de vloerverwarmingslussen, zodat deze niet te dicht bij een buis of kabel ligt. Dicht het uiteinde af om te voorkomen dat er vuil of dekvloer binnendringt.

Als de verwarming nog moet worden aangelegd, plaats de beschermhoes op een geschikte hoogte uit de muur (ongeveer 4 cm onder het geplande nulpunt, bij voorkeur lager dan hoger) en laat een voldoende lange overmaat van bijvoorbeeld 1,5 m. Markeer de beschermhoes; de verwarmingsinstallateur zal deze tijdens de installatie definitief afsnijden en op de juiste positie plaatsen.

De sensor zelf wordt tijdens de definitieve installatie van de thermostaat eenvoudig in de beschermhoes gestoken totdat deze niet verder kan.

Bus bekabelingsdistributie:

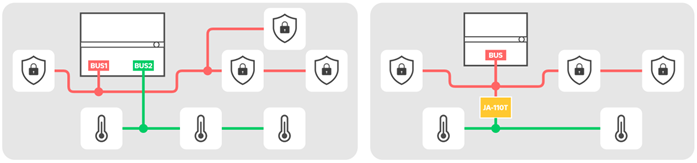

De bus voor thermostaten kan worden aangelegd in serie-, boom- of stervormige configuraties, net als andere bus randapparatuur. Het uiteinde van elke aftakking moet altijd eindigen bij het laatste randapparaat of geïsoleerd worden om kortsluiting te voorkomen. Het creëren van een gesloten lus op de bus is nooit toegestaan.

Thermostaten zijn, als niet-beveiligingsrandapparatuur, niet voorzien van een sabotagecontact. Om te voldoen aan de eisen voor beveiligingsgraad 2, moeten ze afzonderlijk worden aangesloten. Hierdoor blijft de functionaliteit van de alarmelementen behouden, zelfs bij sabotage van een thermostaat of een kortsluiting op de bus.

In de praktijk kan een combinatie van serie- en sterbedrading worden gebruikt. Alle niet-beveiligingselementen worden in serie aangesloten op verschillende takken die zich in verschillende richtingen vertakken, zodat het gehele gebouw effectief wordt gedekt. Deze takken worden vervolgens aangesloten op één gemeenschappelijke JA-110T-isolator of een speciale bus uitgang van het bedieningspaneel. Alarmelementen moeten worden aangesloten op de tweede uitgang of op aftakkingen van het knooppunt vóór de isolator.

JABLOTRON 100+ aansluiten op specifieke apparaten

1. Vloerverwarming met warm water

De meest voorkomende oplossing in moderne gezinswoningen, waardoor een variabele keuze van warmtebron mogelijk is.

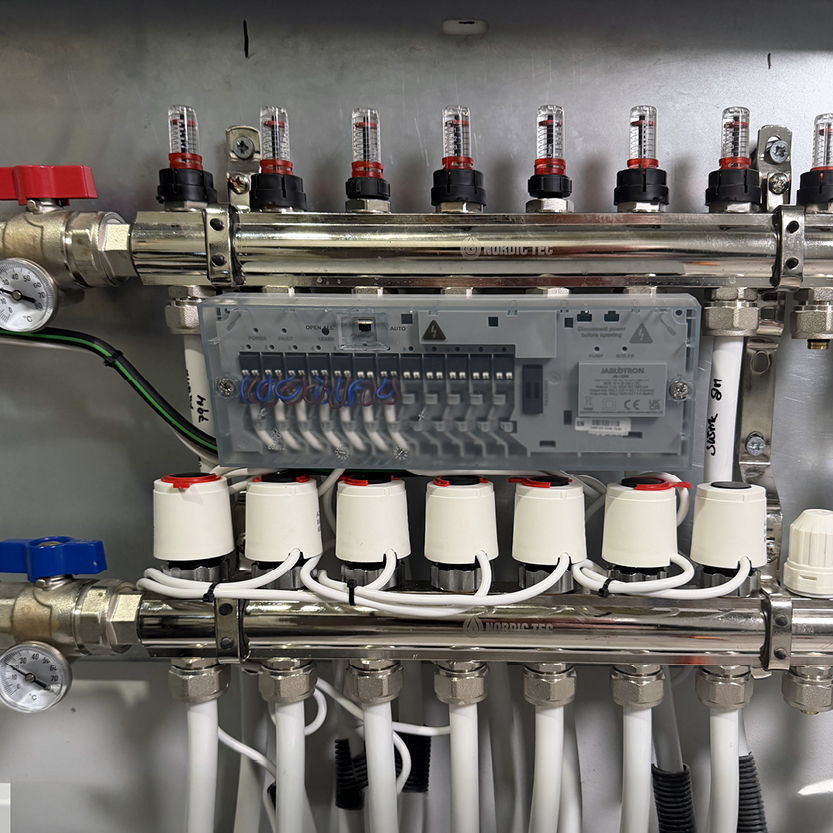

Gebruik voor de regeling de JB-128N-modules, die onafhankelijk tot 12 zoneverwarmingscircuits kunnen regelen. Afzonderlijke uitgangen voor vloerkoppen worden eenvoudig toegewezen aan PG-uitgangen, die worden geregeld door afzonderlijke thermostaten wanneer verwarming nodig is. Tegelijkertijd kan de module ook automatisch de warmtebron en de hulp-pomp schakelen, waardoor de circulatie van het verwarmingswater wordt gegarandeerd. Eén enkel product kan dus gemakkelijk de regeling van het hele huis dekken.

Wat u nodig hebt:

• Thermostaten met vloersensoren geïnstalleerd in afzonderlijke kamers.
• Geschikte NC 230 V thermo-elektrische koppen met een maximaal stroomverbruik van 2 W. U kunt de leverancier van het verwarmingssysteem in het gebouw raadplegen of rechtstreeks vragen welk type compatibel is met het betreffende verdeelstuk.
  • Tijdens het testen bleken de T30NC-koppen van Salus bijzonder effectief te zijn. Naast de elektrische eigenschappen zijn ook de juiste afmetingen en schroefdraadspoed voor montage op de verdeelkleppen van cruciaal belang.
• Module voor het regelen van warmwatervloerverwarming JB-128N.
• In gevallen waarin het niet mogelijk is om de JB-128N-module via een kabel aan te sluiten op de centrale warmtebron, kan ook een geschikt universeel relais worden gebruikt, zie punt 5.

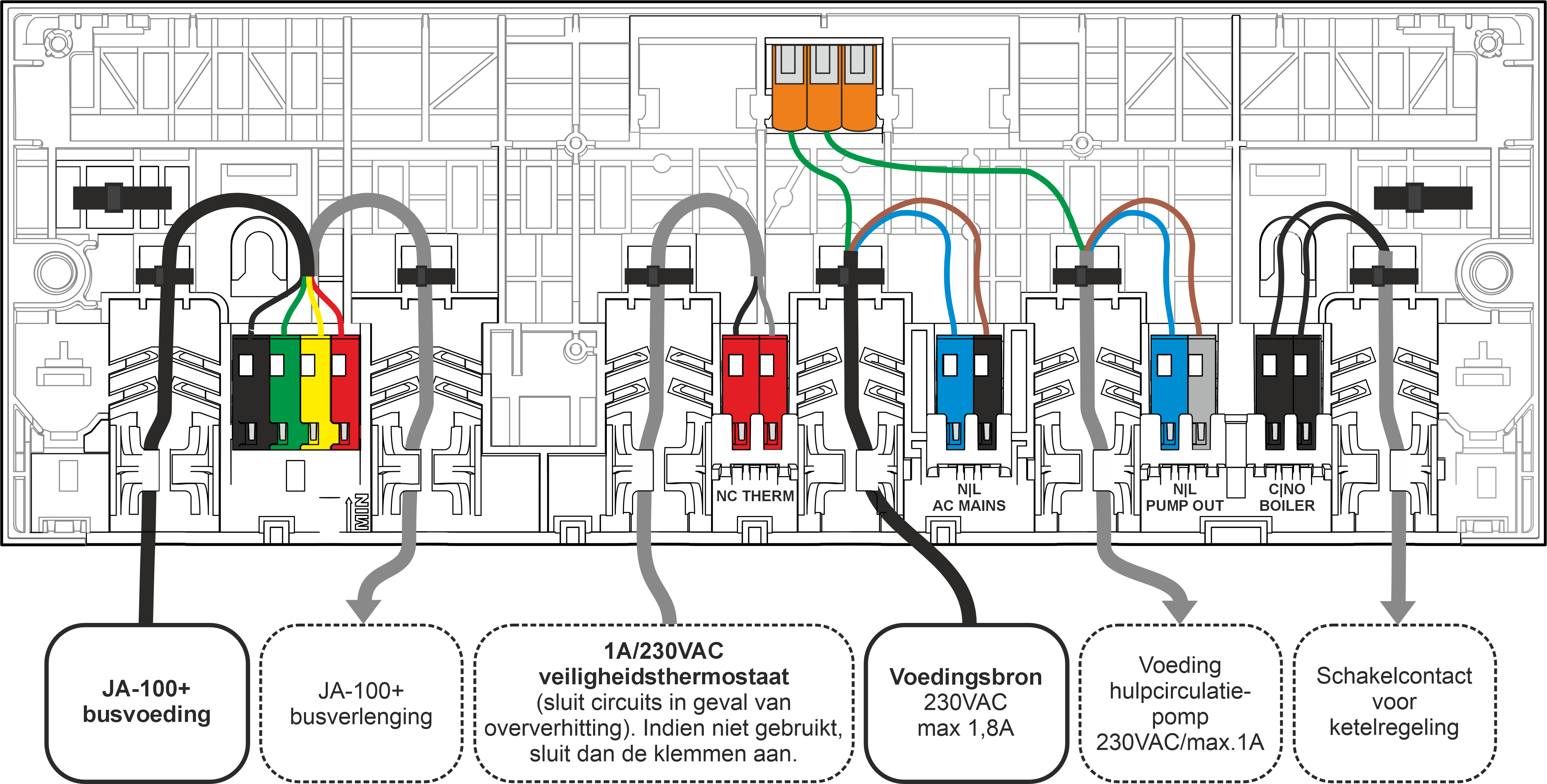

Elektrische voorbereiding voor JB-128N:

• De module kan in een vloerverdeelstuk worden geïnstalleerd door deze direct met tape aan de leidingen te bevestigen, of als alternatief op een DIN-rail of een vlak oppervlak.
• Sluit de module aan op het systeem via een bus met een geschikte kabel met minimaal twee getwiste paren. Kabels uit het JABLOTRON-assortiment, zoals CC-01 of CC-02, zijn ideaal, maar ook universele kabels zoals SYKFY of UTP zijn acceptabel.
• De module heeft daarnaast een constante voeding van 230 V nodig. De aanbevolen opstelling is een CYKY-J 3x1,5-kabel tussen de vloerverdeler en het elektrische schakelbord, voorzien van een circuitzekering van 4 tot 10 A.
• Optioneel kan de module een warmtebron aansturen, zoals een gas- of elektrische boiler of een warmtepomp. De module schakelt een potentiaalvrije uitgang in wanneer ten minste één circuit verwarmt. De maximale uitgangsbelasting is 1 A bij 230 V AC of 30 V DC.
  • De stuurklemmen zijn meestal potentiaalvrij: GND aangesloten betekent verwarming, losgekoppeld van GND betekent geen verwarming. Hierdoor is meestal een zwakkere kabel voldoende. Voor toekomstige uitbreidingen wordt echter aanbevolen een CYKY-J 3x1,5-kabel tussen de verdeler en de warmtebron aan te leggen.
  • Indien het niet mogelijk is een kabel voor te bereiden, kan de warmtebron ook worden aangestuurd via een willekeurige uitgangsmodule uit het JABLOTRON-assortiment (zie punt 5).
• Optioneel kan de module ook worden gebruikt om een hulpcirculatiepomp van stroom te voorzien, die automatisch wordt ingeschakeld wanneer ten minste één circuit verwarmt.
  • Als de pomp deel uitmaakt van het verdeelstuk, kan deze direct op de module worden aangesloten.
  • Indien de pomp zich op een andere locatie bevindt, moet een CYKY-J 3x1,5-kabel tussen het verdeelstuk en de pomp worden aangelegd.
  • Wanneer het niet mogelijk is een kabel aan te leggen, kan de pomp ook worden geschakeld via een willekeurige uitgangsmodule uit het JABLOTRON-assortiment. Deze functie kan worden ingesteld in de software (zie sectie warmtebron).
• De pomp kan tevens rechtstreeks door de warmtebron zelf worden geregeld, indien deze door de leverancier van het verwarmingssysteem wordt geleverd.
  • Op de module kan optioneel een veiligheids-NC-thermostaat worden aangesloten. Deze opent wanneer de temperatuur van het verwarmingswater bij de inlaat van het verdeelstuk een gevaarlijk hoog niveau bereikt.
• De afzonderlijke uitgangen van de module worden via deze veiligheidsthermostaat gevoed, waardoor het belastend vermogen van de thermostaatcontacten minimaal 230 V AC / 1 A moet zijn. Indien er geen thermostaat wordt aangesloten, moeten de aansluitklemmen op de module permanent worden verbonden.

Is de thermostaat direct in het verdeelstuk geïnstalleerd, dan kan deze rechtstreeks op de module worden aangesloten.

Indien dit niet mogelijk is, moet een CYKY-J 5x1,5-kabel tussen de module en de thermostaat worden aangelegd. Deze kabel kan tevens worden gebruikt om een nabijgelegen circulatiepomp van stroom te voorzien.

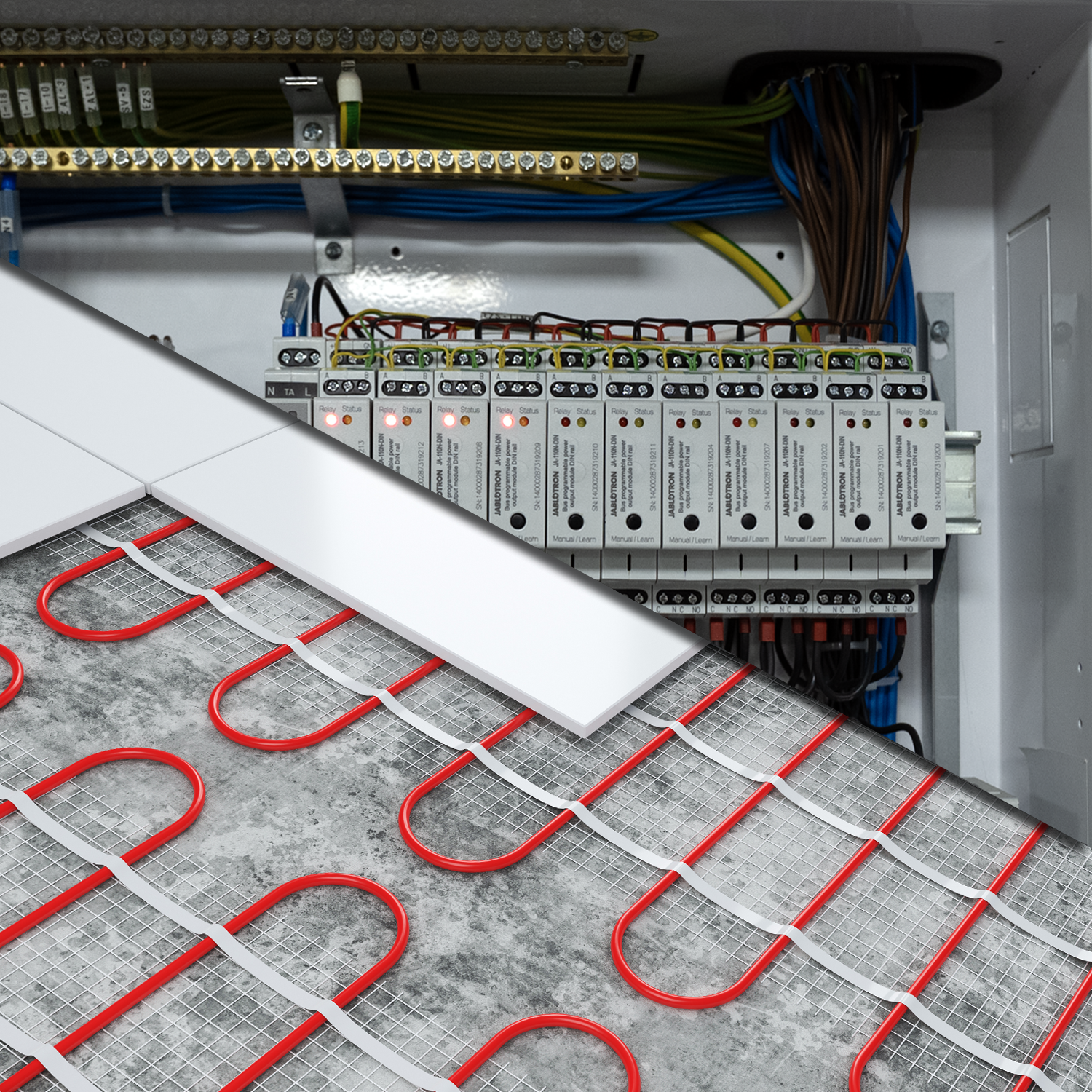

2. Elektrische vloerverwarming

Deze oplossing is vooral populair in passiefhuizen en lage-energiewoningen, evenals in houten gebouwen met minimale thermische inertie, die snel opwarmen en afkoelen. Zone-elektrische verwarming in combinatie met de flexibiliteit van JABLOTRON-besturing is hier bijzonder voordelig, omdat het systeem snel kan reageren op de behoeften van de gebruiker en bijvoorbeeld alarmgebeurtenissen kan meenemen in de regeling.

Voor elektrische vloerverwarming worden weerstandskabels, -matten of -folies gebruikt, die direct in de dekvloer of net onder de vloerbedekking worden ingebouwd. Verwarmingscircuits worden meestal per kamer afzonderlijk uitgevoerd. In grote ruimtes, zoals een woonkamer die in verbinding staat met een keuken, kan de ruimte worden verdeeld in meerdere aparte circuits.

Elk circuit heeft een eigen kabelvoeding, die doorgaans naar een kast boven de vloer in de betreffende kamer wordt geleid, waar deze op de elektrische bedrading wordt aangesloten. Idealiter beschikt elk circuit over een aparte voeding vanaf het verdeelbord, maar als alternatief kunnen meerdere verwarmingscircuits op één stroomtak worden aangesloten.

Het stroomverbruik van individuele circuits varieert van enkele honderden watts tot 3,6 kW, afhankelijk van de kamergrootte, het ontwerphitteverlies en de gewenste verwarmingssnelheid. Voor energiezuinige gebouwen kan het stroomverbruik van standaard woonruimtes tot 15 m² worden beperkt tot maximaal 1 kW.

Wat u nodig hebt:

• Thermostaten met vloersensoren geïnstalleerd in afzonderlijke kamers.
• · Stroomrelaismodules in aantallen volgens afzonderlijke verwarmingscircuits
  • Installatie in een schakelbord: JA-110N-DIN of AC-160-DIN
  • Installatie op de circuitvoeding, gevoed vanuit een gemeenschappelijke aftakking: Als de voeding wordt afgesloten in een diepe doos, kan het draadloze relais AC-160-C worden gebruikt. Als er niet genoeg ruimte is in de doos, kan de JA-190PL-doos met de JA-150N draadloze module of de JB-110N-busmodule erop worden geïnstalleerd.

Elektrische voorbereiding voor elektrische vloerverwarming:

• Spreek met de klant en de leverancier van de verwarming af waar de voeding voor het verwarmingscircuit moet komen. Wij raden aan een diepe installatiedoos te gebruiken waarin de vaste voeding gemakkelijk kan worden aangesloten op de meestal flexibele stroomkabel van het verwarmingscircuit. De aansluiting moet toegankelijk zijn voor inspectie en eventuele latere wijzigingen aan het systeem.
• Idealiter krijgt elk verwarmingscircuit een aparte CYKY-J 3x2,5-stroomkabel vanaf het schakelbord. Deze oplossing is zowel esthetisch (het relais wordt netjes verborgen in het schakelbord) als praktisch, omdat het installatiegemak en de elektrische veiligheid vergroot. Zorg ervoor dat er voldoende ruimte in het schakelbord aanwezig is voor de afzonderlijke relais en houd extra ruimte vrij voor toekomstige systeemuitbreidingen.
• Als het niet mogelijk is om afzonderlijke voedingskabels te leggen, maar een gemeenschappelijke aftakking wordt gebruikt voor meerdere verwarmingscircuits, moet de schakeling worden uitgevoerd bij afzonderlijke aftakkingen. Hoewel deze oplossing zuiniger is wat betreft kabelverbruik, vereist ze een complexere installatie van relaismodules buiten de schakelkast en een zorgvuldige berekening van afzonderlijke circuits om ervoor te zorgen dat de circuitbeveiligingswaarde niet wordt overschreden wanneer ze samen worden ingeschakeld.

3. Radiatorverwarming

Indien de benodigde uitgebreide kabelvoorbereiding mogelijk is, kan de JB-128N-module ook worden gebruikt voor radiatoren. In dat geval kan de module bijvoorbeeld in een elektriciteitskast worden geïnstalleerd, terwijl de individuele klepkoppen rechtstreeks op de radiatoren worden geplaatst in plaats van op het verdeelstuk. Verder blijft de oplossing gelijk aan de installatie zoals beschreven in punt 1.

Bij oudere huizen en flats is het echter gebruikelijker om radiatoren achteraf te regelen, wanneer het niet meer mogelijk is om bekabeling door het hele gebouw aan te leggen. In dergelijke situaties is het ideaal om draadloze JB-150N-HEAD-klepkoppen te gebruiken. Het voordeel hiervan is dat ze eenvoudig te installeren zijn, zonder bouwkundige voorbereidingen of verstoring van het interieur. De drie AA-alkalinebatterijen in elke kop gaan een volledig stookseizoen mee en zijn eenvoudig door de gebruiker te vervangen.

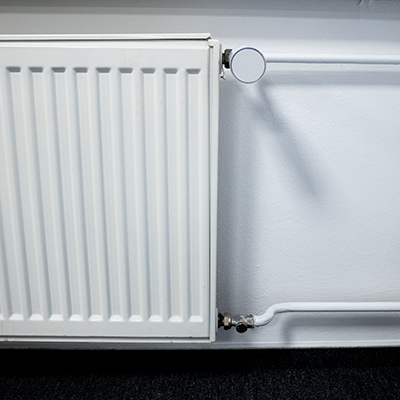

Wanneer er meerdere radiatoren in één kamer aanwezig zijn, kan één thermostaat meerdere koppen aansturen door de gemeenschappelijke PG-uitgang te kopiëren.

Let er bij de installatie op dat de radiatorkraan soepel werkt. Bij oudere radiatoren moet u eerst met een handmatige kop controleren of de kraan niet vastzit of dat er geen momenten van aanzienlijke weerstand optreden tijdens gebruik. Indien nodig wordt aanbevolen het ventielhuis te vervangen door een nieuw exemplaar.

Wat u nodig hebt:

• Thermostaten geïnstalleerd in afzonderlijke kamers of referentiepunten.
• JB-150N-HEAD-koppen volgens het aantal geregelde radiatoren. Het pakket bevat een adapter voor de meest gebruikte ventielen met M30 x 1,5 schroefdraad. Afzonderlijk verkrijgbare adapters JB-VA16, JB-VA26, JB-VA78 en JB-VA80 zijn ook beschikbaar voor alternatieve radiatorkranen.
• Als naast radiatoren ook de warmtebron zelf (bijv. de ketel) in het gebouw moet worden geregeld, is ook een geschikt universeel relais nodig, zie punt 5.

4. Elektrische verwarmingstoestellen

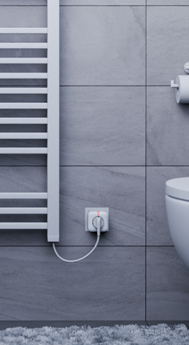

Een populaire oplossing voor verwarmde handdoekrekken in de badkamer of draagbare warmtebronnen voor extra of aanvullende verwarming. Of u nu schimmel wilt voorkomen en handdoeken wilt drogen, een tuinhuisje wilt verwarmen of de temperatuur in uw vakantiehuisje op afstand wilt regelen, het voordeel van elektrische verwarmingstoestellen is dat ze overal onmiddellijk in gebruik kunnen worden genomen, zonder aansluiting op een centrale warmtebron.

Het JB-164N-PLUG / JB-165N-PLUG geschakelde stopcontact met verbruiksmeting is daarom ideaal voor het regelen van elektrische kachels. Het biedt niet alleen dezelfde flexibiliteit voor plaatsing en installatie, maar ook een overzicht van hoe het gebruik van het apparaat de exploitatiekosten van het gebouw beïnvloedt. Dankzij de robuuste constructie kan de stekkeradapter veilig tot 16 A (3.600 W) bij 230 V AC schakelen.

Het stopcontact wordt eenvoudigweg toegewezen aan een PG-uitgang die wordt geregeld door een thermostaat; wanneer de thermostaat verwarmt, laat het stopcontact stroom naar het apparaat vloeien en vice versa. Het is noodzakelijk om te controleren of de elektrische verwarming kan worden bediend door de stroomtoevoer aan te sluiten en los te koppelen (sommige apparaten moeten mogelijk handmatig worden gestart op de digitale bediening nadat de stroomtoevoer is aangesloten). Als er meerdere directe verwarmingselementen in één ruimte zijn, kan één thermostaat meerdere apparaten tegelijk regelen (de stopcontacten kopiëren dezelfde PG-uitgang).

Wat u nodig hebt:

• Thermostaten geïnstalleerd in afzonderlijke kamers of referentiepunten, afhankelijk van de locatie van de afzonderlijke directe verwarmingselementen. Draadloze thermostaten kunnen mobiel blijven; plaats ze bijvoorbeeld gewoon op een plank.
• JB-164N-PLUG / JB-165N-PLUG-stopcontacten, afhankelijk van het aantal te schakelen apparaten.

5. Centrale warmtebron

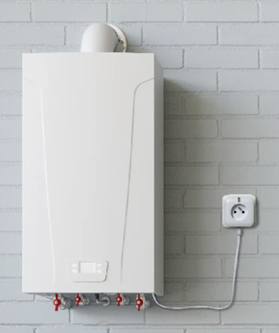

Voor de regeling van centrale verwarming of zelfs zoneverwarming met warm water is het ook nodig om de warmtebron te regelen, zoals een gas- of elektrische boiler of een warmtepomp voor binnen.

De meeste van deze apparaten zijn uitgerust met een universeel paar aansluitklemmen voor een externe thermostaat. De aansluitklemmen zijn meestal spanningsvrij en hebben een eenvoudige functie: wanneer ze zijn aangesloten, verwarmt het apparaat, wanneer ze zijn losgekoppeld, niet. Raadpleeg de leverancier van het apparaat over de aansluiting of volg de installatie-instructies.

Als u zone-vloerverwarming met warm water implementeert met de JB-128N-modules, kunt u de module-uitgang gebruiken die is ontworpen voor het regelen van de warmtebron, zie punt 1. In andere gevallen kunt u elke relaismodule uit het JABLOTRON-assortiment van uitgangsmodules gebruiken.

De JB-162N-PLUG / JB-163N-PLUG-aansluiting biedt in dit geval echter de eenvoudigste toepassing.

Het stopcontact zelf staat permanent onder spanning, met een spanningsvrij NO-contact aangesloten op de kabel. Het kan eenvoudig worden aangesloten op een stopcontact dat is ontworpen voor een apparaat en de besturingskabel kan langs de stroomkabel van het apparaat naar de besturingsterminals voor de thermostaat worden geleid.

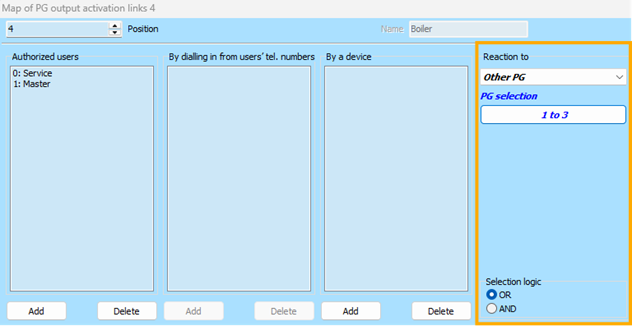

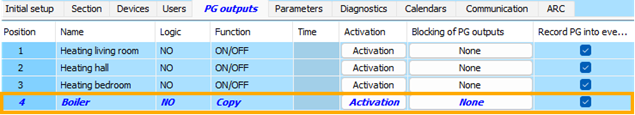

In de instellingen wijst u eenvoudigweg de PG toe die de contactdoos kopieert door de kabeluitgang om te schakelen wanneer verwarming nodig is. Deze oplossing vereist geen andere bouwkundige voorbereiding dan de beschikbaarheid van een stopcontact en is daarom uitermate geschikt voor renovatie.

PG-aansluitingsinstellingen

• Als u de JB-128N-module gebruikt om de warmtebron te schakelen, hoeft u geen koppelingen in te stellen; de module regelt de warmtebron automatisch op basis van de status van de afzonderlijke circuits.
• Als er slechts één thermostaat in het systeem is, regelt deze eenvoudigweg de PG, die ook het relais kopieert dat de warmtebron schakelt.
• Als er echter meerdere thermostaten zijn en deze delen één warmtebron, die wordt geschakeld door een van de universele uitgangsmodules, is het noodzakelijk om een aparte PG-uitgang voor de warmtebron te creëren, die de PG-uitgangen van de afzonderlijke thermostaten met behulp van “OR”-logica kopieert: als ten minste één van de thermostaten verwarmt, zal ook de centrale warmtebron verwarmen.
