Garageportstyring med PG-udgangsmodul: JB-162N-PLUG og JB-163N-PLUG
Indhold
JABLOTRON 100+ alarmsystemet muliggør kontrol af garageporte ved hjælp af en gennemgangsstrømudtag med PG-udgang og lægger vægt på hurtig og nem installation.
Garageporten kan styres af brugeren
 |  |  |  |  |  |
| Lokalt via tastatursegment | Fjernbetjening via MyJABLOTRON | Via SMS eller ved at ringe | Med fjernbetjeningen | Ved at blinke med langt lys | I nødtilstand via knap direkte på stikket |
Nødvendigt udstyr
Kontrolpanel
Udgangsmodul

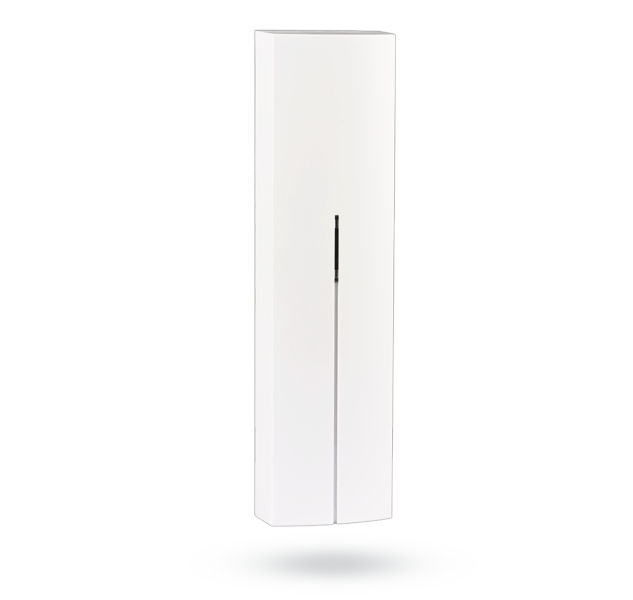

Radiomodul
Sender
Andet
SIM-kortSIM-kort til styring via MyJABLOTRON appen
SoftwareF-Link 2.6.1 og nyere
Kabelføring
Kabelføringen kræver kendskab til manualerne for alle anvendte komponenter.
Hver garageportmotor har tilslutninger forskellige steder og med forskellige betegnelser, så det er nødvendigt at læse manualen til den anvendte motor eller kontakte leverandøren.
Figur 1: Tilslutning af gennemgangsstrømstik til loftsinstallationen og tilslutning af motorens strømforsyning.
Systemopsætning og programmering
I F-Link skal PG-logikken blot indstilles, så den passer til impulsen fra stikket, fx 1 sekund.
- Indstilling af PG-logik. Navngiv PG-udgangen, vælg koblingslogik, impulstype og varighed, f.eks. 1 sekund.
Indstilling af PG-logik
- Intern indstilling af JB-162N-PLUG / JB-163N-PLUG trådløs stikkontakt.
Indstilling af trådløs stikkontakt
- Indstilling af JA-154J MS II fjernbetjening. Enhver fjernbetjening, der er kompatibel med JABLOTRON 100+ systemet, kan anvendes.
Indstilling af fjernbetjening
- Indstilling af segment for styring af motoren fra tastaturet.
Indstilling af tastatur
Lokal og fjernbetjening
Garageporten kan styres lokalt ved nødknappen placeret ved motoren på JB-162N-PLUG'en, via tastatursegmentet eller fjernbetjenes uden for bygningen. Til fjernbetjening kan MyJABLOTRON appen eller fjernbetjeningen anvendes.
MyJABLOTRON mobilapp
MyJABLOTRON webapp
