Styring af den elektriske vandafspærringsventil af typen PEVEKO version J0J1
Indhold
JABLOTRON 100+ sikkerhedssystemet muliggør via PG-udgang og en elektrisk ventil at afbryde vandforsyningen med åben-luk logik, hvilket øger sikkerheden i bygningen. Fordelen ved denne type ventil er også en nødtilstand for permanent lukning, som skal frigøres manuelt.
Ventilen kan styres af brugeren
 |  |  |  |
| Lokalt via tastatursegment | Eksternt via MyJABLOTRON-appen | SMS kommando | Lokalt med knappen |
Nødvendigt udstyr
SKPB PEVEKO
vandventil
SKPB 4015.2AKV/J0J1SKPB 4020.2AKV/J0J1
SKPB 4025.2AKV/J0J1
Kabelføring
Kabelføringen kræver kendskab til manualerne for alle anvendte komponenter.
Figuren nedenfor viser et eksempel på en skematisk forbindelse af ventilens styreenhed til JA-114HN modulet.
- Kredsløbet bruger en PG-busmodul med 4 indgange og 4 udgange til at styre og overvåge ventilens tilstand.
- Ventilen reagerer på en impuls kortere end 2 s (åbning/lukning), ved en impuls længere end 3 s er det en nødtilstand, som er permanent indtil styretasten trykkes direkte på ventilen.
- Beskrivelse af ventilens kabelføring: rød ledning - 12 V, sort ledning - GND, grøn ledning - ventiltilstand, hvid ledning - styring.
Tilslutning af vandafbrydelsen til PG udgangsmodulet
Opsætning og programmering

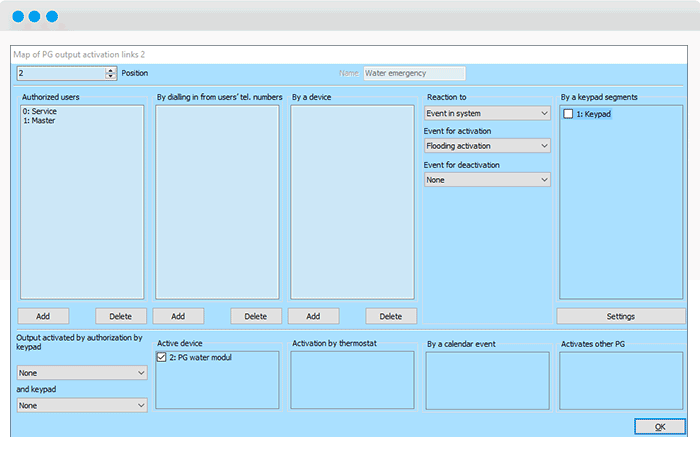

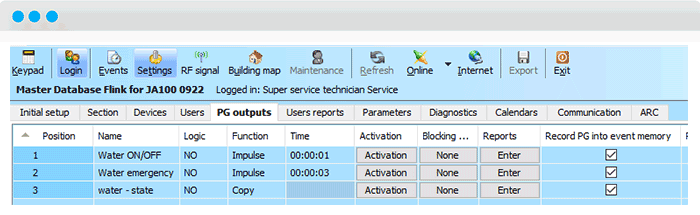

- I F-Link, på PG-udgangssiden, indstilles funktionen af de tre PG-udgange. Den første genererer et 1 sek impuls til standardventilstyring. Den anden med en 3 sek impuls til en nødtilstand, der reagerer på oversvømmelse i bygningen. Vi bruger den tredje PG til at overvåge ventilens tilstand via JA-114HN-indgangen og derefter vise den på tastatursegmentet.
Programmering af PG-udgang

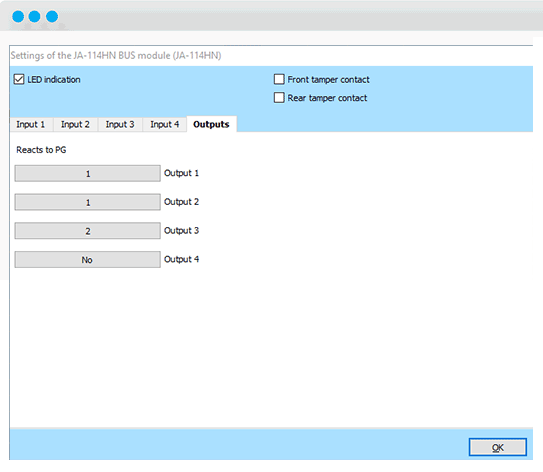

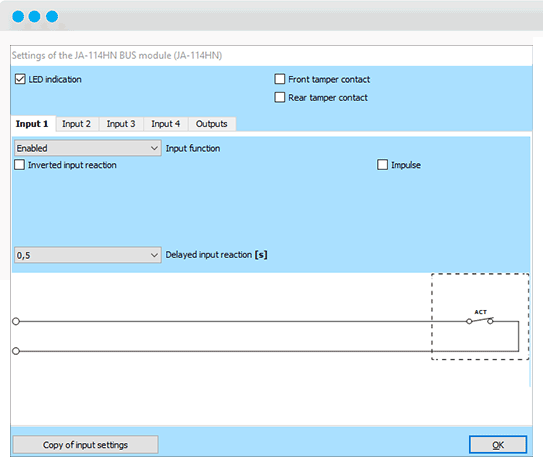

- For JA-114HN 4-input og 4-output busmodul indstilles den tilsvarende PG og opførslen af input 1.

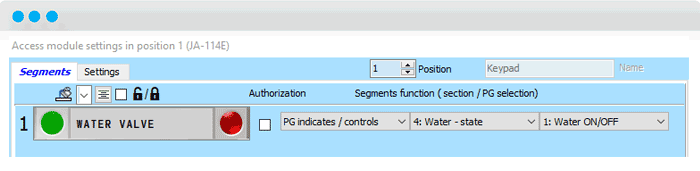

- For at indstille styrings- og indikatorsegmentet på tastaturet skal du åbne de interne indstillinger på Enheder-fanen ved at bruge Enter-knappen. For det pågældende segment vælg PG-udgangen og tildel den styringsfunktionen "PG indikerer/styrer". I dette tilfælde indikerer vi PG3 (Vandstatus) og styrer PG1 (Vand TIL/FRA).
Indstilling af tastatursegment
Indstil segmentet til at styre PG1-udgangen med mulighed for både tænd og sluk samt valg af autorisation. Ved krævet autorisation skal autoriserede brugere indstille tilladelser til at styre PG1 i Brugere-fanen.
Lokal og fjernbetjening

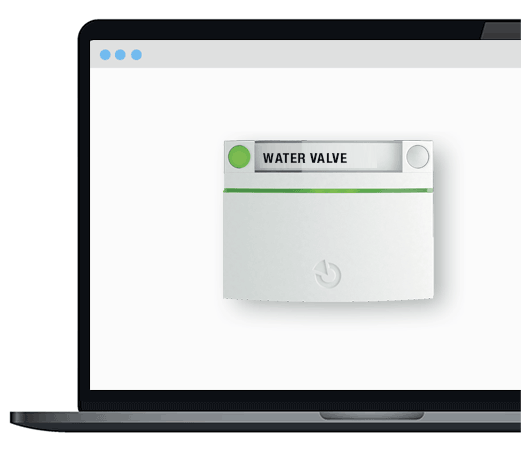

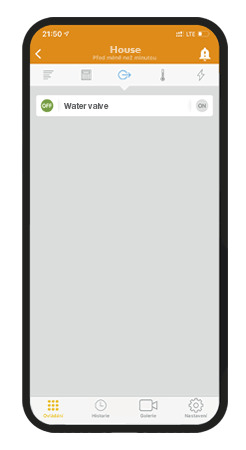

Vandafbrydelsen kan styres både lokalt fra tastatursegmentet og fjernbetjenes uden for bygningen. Til fjernbetjening kan MyJABLOTRON-web- eller mobilapp bruges ved at klikke på det virtuelle segment eller sende en SMS-kommando med konfigurerbar tekst.

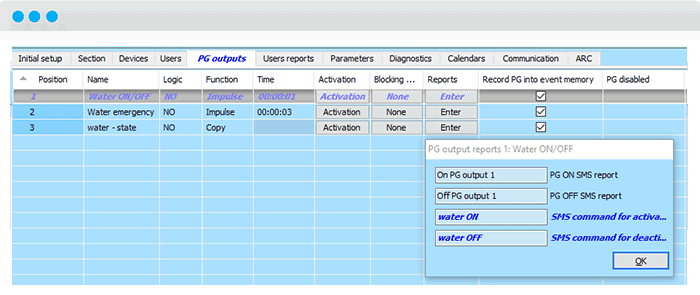

Styring via SMS-kommandoer
