Styring af en Regulus elektrisk vandafbrydermotor

PG-udgangsmodul | Installationsboks

Tilslutning af vandafspærringsventilen til PG-udgangsmodulet

Tilslutning af periferiudstyr

Tilslutningen kræver kendskab til manualerne for alt brugt periferiudstyr.

Billedet nedenfor viser et diagram med et eksempel på tilslutning af motorenheden til vandafspærringsventilen til JA-150N-modulet.

• I tilslutningen anvendes PG til at styre vandafspærringsventilmotoren med en netspænding på 230V AC.
• Ved at tilslutte 230V til den sorte styrekabel åbner vandafspærringsventilen inden for 30 sekunder. Ved frakobling lukker ventilen i samme tid.
• Ventilen skal være permanent tilsluttet strømnettet.
• Den relevante adresse skal indstilles på modulet i henhold til den anvendte PG-udgang.

Tilslutning af vandafspærringsventilen til PG-udgangsmodulet

Opsætning og programmering af systemet

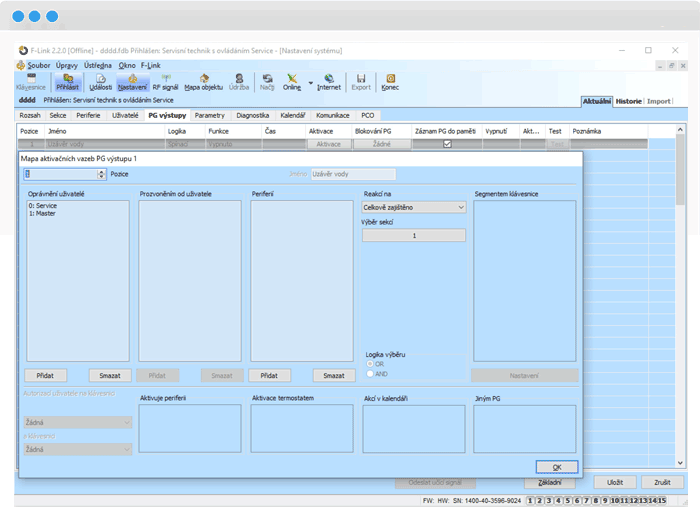

1. Indstil adfærden for en af PG-udgangene i F-Link under fanen PG-udgange. Denne vil styre strømforsyningen til motoren vha. et PG-modul. Navngiv PG-udgangen for overskuelighed og behold dens skiftelogik og “Tænd/Sluk” funktion.

Indstilling af PG-udgangsfunktionen

2. Den trådløse JA-150N-modul skal tilmeldes via centralens produktionskode for at fungere. Indstil modulets adresse i henhold til den anvendte PG1-udgang ifølge manualen.

Indstilling af adressen på JA-150N PG-modulet i henhold til tabellen i manualen

3. For at tildele et kontrol- eller kun indikatorsegment på tastaturet skal de interne indstillinger åbnes under fanen Periferi ved at trykke på Enter-knappen. Vælg PG-udgangen for det pågældende segment, og tilknyt kontrolfunktionen “PG Sluk/PG Tænd” eller indikatorfunktionen “Indikerer PG”.

Indstillinger for tastatursegment

4. Indstil segmentet til styring af PG1-udgangen med mulighed for tænd/sluk og valgmulighed for autorisation. Ved krav om autorisation skal autoriserede brugere tildele rettigheder for PG1 i fanen Brugere.

Lokal og fjernbetjening

Vandafspærringsventilen kan styres både lokalt fra tastatursegmentet og eksternt uden for bygningen. Til fjernbetjening kan web- eller mobilappen MyJABLOTRON benyttes ved at klikke på et virtuelt segment eller via en SMS-kommando med definérbar tekst.

Styring via SMS-kommando

MyJABLOTRON mobilapp

MyJABLOTRON webapp

Basisløsningen kan udvides med intelligente automatiske varianter

1. Automatisk lukning af vandafspærringsventilen ved oversvømmelse

Automatisk lukning af vandafspærringsventilen ved oversvømmelse muliggør lukning af ventilen, hvis en oversvømmelsessensor i bygningen registrerer oversvømmelse.

Oversvømmelsesalarmen aktiverer PG-udgangen, der styrer ventilen. Nedenstående indstillinger sikrer, at ventilen ikke bliver frigivet automatisk, når oversvømmelsen er forbi, men kun manuelt via tastatursegmentet.

Eksempel på periferiudstyr til tilføjelse

Indstillinger for PG-udgang 1 til aktivering ved oversvømmelse

2. Automatisk lukning af vandafspærringsventilen ved sikring af hele bygningen

Denne variant sikrer, at vandet bliver afspærret, når hele bygningen bliver sikret.

Når bygningen er sikret, bliver vandtilførslen afbrudt; ved ankomst og frakobling af sikringen genoptages vandtilførslen.

Hvis bygningen er opdelt i flere sektioner, og vandet ikke skal afspærres før alle sektioner er sikrede, skal der oprettes en fælles sektion.

Vandafspærringsventilen lukkes først, når denne fælles sektion er sikret.

Indstillinger for PG-udgang 1 til aktivering ved oversvømmelse

Bemærk: Denne anvendelse kan være uønsket ved brug af forsinkede startfunktioner i husholdningsapparater (vaskemaskine, opvaskemaskine osv.).

3. Automatisk tænd/sluk af vandafspærringsventilen vha. kalenderfunktion

Dette kan bruges, hvor der ønskes automatisk tænding eller slukning af vand på bestemte tidspunkter og dage, mens systemet er sikret (f.eks. til automatisk havevanding).

I vores eksempel vælges en kalenderbegivenhed, som åbner og lukker vandafspærringen kortvarigt ca. hver 10. dag. Vandingen varer flere minutter (afhængig af impulslængden fra den givne PG), altid den 1., 11. og 21. dag i hver måned.

Indstillinger for PG-udgang ved aktivering pga. oversvømmelse
