Contrôle de la porte de garage avec module de sortie PG : JB-162N-PLUG et JB-163N-PLUG

Contenu

Le système d'alarme JABLOTRON 100+ permet de contrôler une porte de garage à l'aide d'une prise traversante avec une sortie PG, en mettant l'accent sur la rapidité et la facilité d'installation.

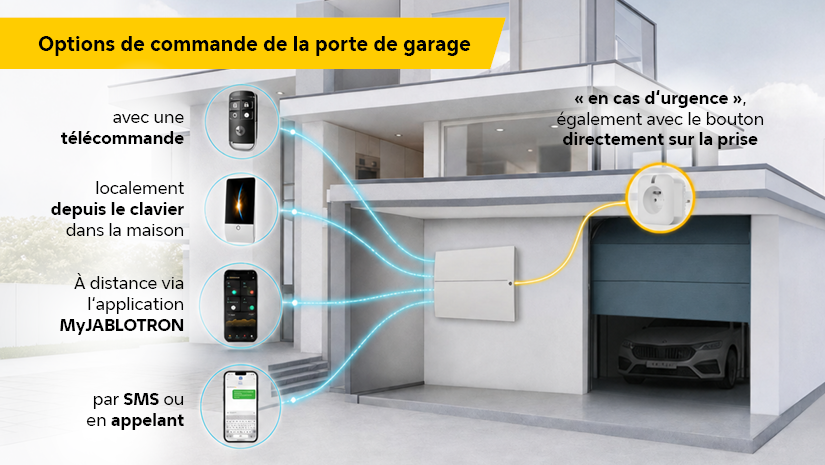

La porte de garage peut être contrôlée par l'utilisateur

Localement via le segment du clavierÀ distance via l'application MyJABLOTRONPar SMS ou en appelantAvec la télécommandePar clignotement des feux de routeMode d’urgence via le bouton directement sur la prise

Équipement nécessaire

Panneau de contrôle

Passer le slider de produit

Module de sortie

Passer le slider de produit

Module radio

Passer le slider de produit

Émetteur

Passer le slider de produit

Autres

Carte SIMCarte SIM

Carte SIM de sécurité pour contrôle via l'application MyJABLOTRON

LogicielLogiciel

F-Link 2.6.1 et ultérieur

Câblage

Le câblage nécessite la connaissance des manuels de tous les composants utilisés.

Chaque moteur de porte de garage a des connecteurs à différents endroits et avec des désignations différentes, il est donc nécessaire d'étudier le manuel du moteur utilisé ou de contacter le fournisseur.

Fig.1. Connexion de la prise traversante au câblage du plafond et connexion de l'alimentation du moteur.

Configuration et programmation du système

Dans F-Link, il suffit de configurer la logique PG qui correspond à la prise avec une impulsion, par exemple 1 seconde.

  1. Configuration de la logique PG. Nommez la sortie PG, définissez la logique de commutation, la fonction d'impulsion et la durée de l'impulsion, par exemple 1 seconde.

Configuration de la logique PG

  1. Réglage interne de la prise JB-162N-PLUG.

Réglage de la prise sans fil

  1. Réglage de la télécommande JA-154J MS II pour le contrôle de la sortie PG.

Réglage de la télécommande

  1. Configuration du segment du clavier pour contrôler la motorisation.

Configuration du clavier

Contrôle local et à distance

La porte de garage peut être contrôlée localement via le bouton d'urgence situé près du moteur sur la prise JB-162N-PLUG, via le segment du clavier ou à distance en dehors de l’objet. Pour le contrôle à distance, l’application MyJABLOTRON ou la télécommande peuvent être utilisées.
