Fermeture de l'alimentation en eau à l'aide de la vanne intelligente PEVEKO J2J7 avec communication sans fil
Contenu
Le système de sécurité JABLOTRON 100+ permet, à l’aide du signal PG et de la vanne intelligente PEVEKO, de couper l’alimentation en eau avec une logique «ouvrir-fermer» et ainsi renforcer la sécurité du bâtiment. L’avantage de cette solution est la communication sans fil entre le module contenant le JA-114HN et la vanne. Un autre avantage est le mode d’urgence pour le blocage permanent de la vanne avec possibilité de déblocage à distance ou manuel.
La vanne peut être contrôlée par l’utilisateur
![]() | ![]() | ![]() | ![]() |
localement via le segment du clavier | à distance via l’application MyJABLOTRON | par commande SMS | localement avec le bouton sur la vanne |
Équipement requis

Vanne intelligente PEVEKO J2J7
SKPB 4025.6UBV/J2J7SKPB 4020.6UBV/J2J7
SKPB 4015.6UBV/J2J7
Connexion des périphériques
Cette procédure suppose que vous êtes familiarisé avec les manuels des produits utilisés.

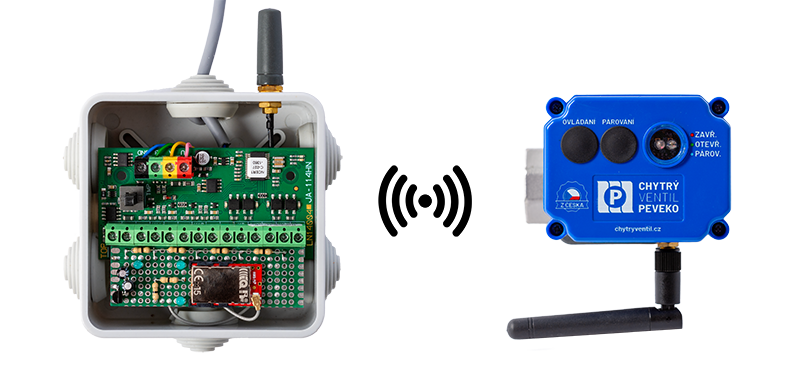

L’image ci-dessous montre la logique de connexion du système JA-100 et de la vanne intelligente PEVEKO J2J7. Le kit PEVEKO J2J7 comprend une vanne et un module sans fil PEVEKO avec un module bus JA-114HN, qui assure la communication avec le système JA-100 via le bus.

Configuration et programmation
- La configuration et le contrôle de la vanne PEVEKO peuvent avoir plusieurs variantes ; cependant, l’exemple ci-dessous décrit un usage typique pour un appartement ou une maison individuelle, où la fermeture/l’ouverture de la vanne est commandée par un segment du module d’accès. La fermeture automatique s’active lorsque le détecteur d’inondation JA-110F est activé.

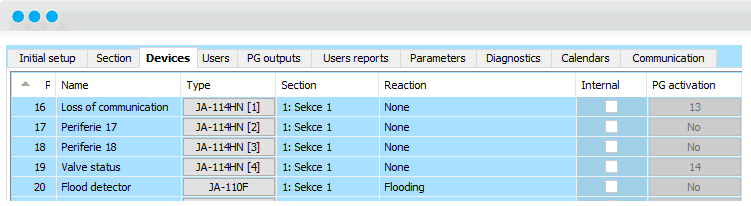

- Nous ajoutons d’abord le module JA-114HN et le détecteur d’inondation JA-110F dans F-Link.

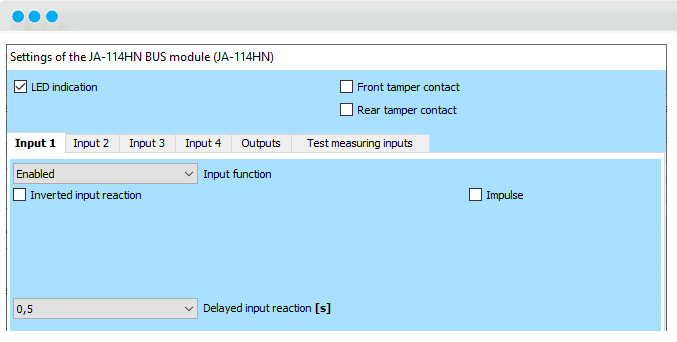

a. Configuration de l’entrée 1 du JA-114HN :

b. Configuration de l’entrée 4 du JA-114HN :

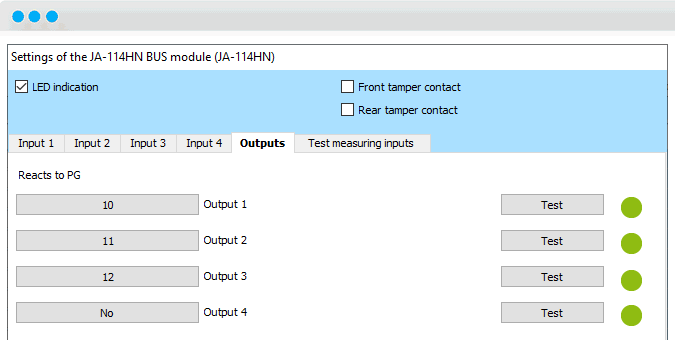

c. Configuration des sorties du JA-114HN :

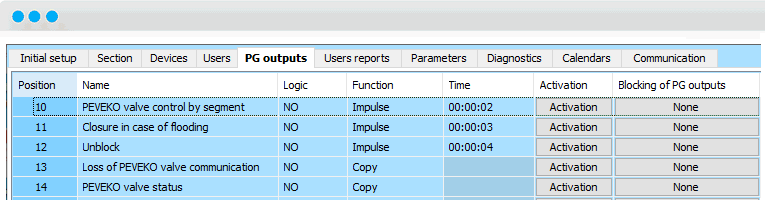

- Ensuite, nous configurons cinq sorties PG

a) Avec la première, nous commandons la vanne, c’est-à-dire la sortie 1 du JA-114HN, et réglons une impulsion de 2 secondes.
b) Avec la seconde, nous commandons la fermeture due à l’inondation, c’est-à-dire la sortie 2 du JA-114HN, et réglons une impulsion de 3 secondes. En réaction à “Événement dans le système”, “Activation inondation”.

c) Avec la troisième, nous commandons le déblocage de la vanne après l’inondation. ATTENTION, elle ne peut pas être ouverte depuis le module d’accès après l’inondation. Il est donc nécessaire d’utiliser une sortie PG séparée, qui peut être activée (débloquer la vanne) via l’application MyJABLOTRON ou par commande SMS.
d) La quatrième sortie PG est utilisée pour copier le statut de perte de communication de la vanne basé sur la première entrée du JA-114HN. L’activation de cette sortie PG peut provoquer l’envoi de notifications depuis la centrale ou depuis l’application MyJABLOTRON.

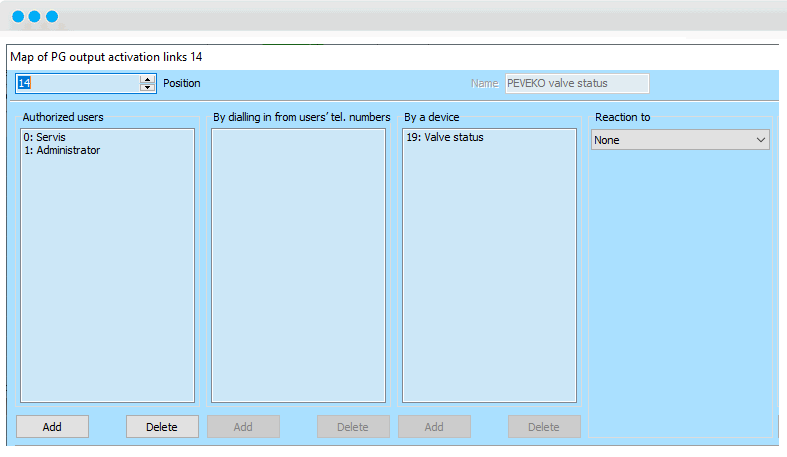

e) La cinquième sortie PG copie uniquement le statut de la vanne basé sur la quatrième entrée du JA-114HN. Ce statut sera ensuite utilisé pour signaler l’état de la vanne sur le module d’accès JA-114E.

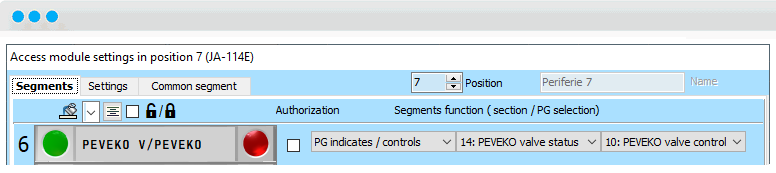

- Enfin, nous configurons la réaction du segment du module d’accès JA-114E sur « PG indique/contrôle ». Nous indiquons la cinquième sortie PG comme décrit ci-dessus, nous contrôlons la première sortie PG comme décrit ci-dessus.

Contrôle local et à distance
La vanne intelligente peut être commandée localement depuis le segment du module d’accès ainsi qu’à distance. Pour la méthode à distance, l’application web ou mobile MyJABLOTRON peut être utilisée en cliquant sur le segment virtuel.

Application mobile MyJABLOTRON
