Processus d'étalonnage du détecteur de choc ou d'inclinaison JA-152SHM avec contact magnétique
Contenu
Pour un fonctionnement correct de ce détecteur et pour détecter des champs magnétiques étrangers, le détecteur doit être calibré. Le processus de calibration est décrit comme suit :
ÉQUIPEMENT REQUIS
Panneau de contrôle
Autres
*Tous les composants doivent être mis à jour avec le dernier firmware et enregistrés dans la centrale.
Remarque :- Pour une calibration correcte, le détecteur doit être installé dans sa position finale. La calibration ne peut pas être réalisée en tenant l’appareil ou en le posant sur une table.
- Lors de l’installation du détecteur, veuillez considérer la stabilité de la surface de montage. Si la porte ou la fenêtre n’est pas bien fixée, ou si la distance de travail entre le détecteur et l’aimant permanent varie (par ex. à cause des conditions météo), nous recommandons d’utiliser un détecteur ne nécessitant pas de calibration, comme le JA-150M.
- La calibration doit être effectuée lors de l’installation initiale pour garantir le bon fonctionnement.
PROCESSUS DE CALIBRATION
Calibration physique (sur l’appareil)
- Mettre le système en mode service.
- Activer le contact anti-sabotage (ouvrir le détecteur) et le refermer dans les 5 secondes. Le détecteur indiquera le début du processus de calibration par des clignotements rouges lents doubles et périodiques.
- Ouvrir la porte/la fenêtre et la refermer dans les 4 secondes. L’état ouvert est indiqué par des clignotements rouges rapides périodiques ; l’état fermé par des clignotements rouges lents périodiques.
- Ouvrir et refermer immédiatement la porte/la fenêtre une deuxième fois.
- Une calibration réussie est indiquée par un long clignotement rouge.

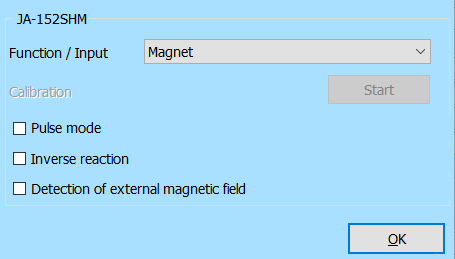

Calibration à partir du logiciel F-link :
- Ouvrez les paramètres internes du détecteur et réglez la fonction de la seconde entrée sur « Magnétisme ». Le détecteur indiquera sa disponibilité pour la calibration par une lumière jaune fixe. Si la lumière est éteinte, activez le détecteur en ouvrant et fermant la porte/la fenêtre.
- Dans les paramètres internes, appuyez sur le bouton « Démarrer » pour lancer la calibration.
- Après un court délai, le détecteur clignotera deux fois brièvement en rouge, indiquant sa disponibilité pour la calibration.
- Ouvrez la porte/la fenêtre et refermez-la dans les 4 secondes. L’état ouvert est indiqué par des clignotements rouges rapides périodiques ; l’état fermé par des clignotements rouges lents périodiques.
- Ouvrez et refermez immédiatement la porte/la fenêtre.
- Une calibration réussie est indiquée par un long clignotement rouge.
Indications LED pendant le processus de calibration :
- Pas de lumière : le détecteur attend une communication. Pour continuer, activez le détecteur en ouvrant et fermant la porte/la fenêtre.
- Lumière jaune fixe : le détecteur communique avec la centrale. La calibration peut être lancée.
- Lumière jaune fixe + clignotements rouges doubles lents périodiques : le détecteur est prêt pour la calibration. Activez-le en ouvrant et fermant la porte/la fenêtre.
- Lumière jaune fixe + clignotements rouges doubles rapides périodiques : le détecteur est en train de calibrer ; le processus dure 4 secondes. Assurez-vous que le détecteur est en position stable (porte/fenêtre fermée sans mouvement).
- Lumière jaune fixe + clignotements rouges lents périodiques : le détecteur est prêt pour le processus de calibration. Activez-le en ouvrant et fermant la porte/la fenêtre.
- Clignotement rouge long unique : La calibration a été réussie.
