Come funziona il controllo della temperatura in JABLOTRON 100+?

Sulla base del confronto tra i valori misurati e quelli attualmente richiesti, inviano comandi alla centrale per attivare e disattivare le uscite PG assegnate alle singole modalità di riscaldamento, raffrescamento e ventilazione.

I termostati lavorano insieme alla centrale. In base alle impostazioni di sicurezza, accorciano automaticamente il periodo di comfort nel programma di temperatura. In base al blocco dell’uscita PG, arrestano automaticamente il riscaldamento quando non è necessario, ad esempio quando una finestra è aperta o quando non viene rilevato alcun movimento nella stanza per lungo tempo. Queste funzioni uniche riducono in modo significativo i costi di esercizio dell’impianto di riscaldamento.

La centrale funge da centro di distribuzione

La centrale del sistema media la comunicazione remota bidirezionale con l’utente e trasmette ai singoli termostati le impostazioni utente e le istruzioni di comando. In questo modo fornisce al termostato le informazioni necessarie sugli eventi nel sistema.

In direzione opposta, la centrale riceve i comandi dai termostati e li confronta con le condizioni di blocco impostate. Il risultato è l’attivazione e la disattivazione delle singole uscite PG, che la centrale trasmette al sistema tramite bus o radio.

La centrale fornisce inoltre alimentazione di backup ai termostati su bus.

I periferici di uscita commutano i dispositivi collegati

Che si tratti di un’unità complessa per la regolazione del riscaldamento a pavimento, di una testa valvola separata, di una presa smart o di un relè universale, gli elementi di uscita copiano semplicemente lo stato delle uscite PG assegnate. Sulla base di ciò, alimentano o tolgono alimentazione al dispositivo collegato oppure aprono e chiudono la valvola del radiatore.

Questa soluzione rende l’intero sistema altamente flessibile e consente il collegamento via bus o in modalità wireless a un’ampia gamma di dispositivi senza la necessità di lavori edilizi correlati. Un controllo a zone intelligente ed economico può quindi essere aggiunto anche successivamente, in situazioni in cui non era previsto in origine.

Limiti del sistema

Il numero di termostati nel sistema è limitato solo dal numero di periferiche libere. Tuttavia, occorre considerare i limiti della trasmissione wireless:

• Le periferiche wireless possono essere programmate nel sistema solo nelle posizioni da 1 a 120.
• Solo le uscite PG nelle posizioni da 1 a 32 possono essere trasmesse via wireless.

Applicazioni più comuni

La flessibilità descritta sopra consente di implementare una varietà di applicazioni, in base alle esigenze specifiche del cliente e alle possibilità dell’edificio in cui il sistema è installato. Per semplicità, riassumiamo i tre metodi più comuni.

Controllo locale

Si riferisce alle situazioni in cui il sistema JABLOTRON è necessario per coprire uno spazio più ridotto. In genere è il caso se lo spazio è stato aggiunto in un secondo momento o fa parte di un edificio più grande in cui la soluzione di riscaldamento e ventilazione esistente è insufficiente, oppure se in quel luogo è necessario un controllo remoto della temperatura. In questi casi, di solito si tratta di una soluzione completamente wireless, in cui un termostato controlla una sorgente di calore separata, spesso elettrica, un ventilatore o un asciugatore. Ad esempio:

• Un bagno in un appartamento più vecchio con scaldasalviette elettrico installato successivamente e ventilatore di estrazione, la cui automazione aiuterà a prevenire un’eccessiva secchezza e la formazione di muffe.
• Una casa di campagna con un riscaldatore elettrico aggiuntivo, che il termostato utilizza non solo per regolare la temperatura, ma consente anche all’utente di riscaldare da remoto la casa molto prima dell’arrivo e di accendere la stufa.
• Una casetta da giardino o un garage indipendente, dove il termostato utilizza un riscaldatore diretto per mantenere una temperatura sicura, ecc.

Controllo centralizzato

Una soluzione comune, tipica delle case unifamiliari più vecchie e di edifici simili. Un numero limitato di termostati, posizionati in punti di riferimento (ad es. il soggiorno e il corridoio al piano superiore), controlla un’unica sorgente di calore comune, tipicamente una caldaia a gas o elettrica.

In questo caso, l’intero edificio viene riscaldato se almeno uno dei termostati installati lo richiede. Il calore della caldaia è distribuito ai singoli radiatori o al riscaldamento a pavimento. La temperatura nelle singole stanze viene poi regolata manualmente con testine meccaniche o, in modo meno comodo, aprendo una finestra.

Questa soluzione, orientata a bassi costi di acquisizione, di solito comporta elevati costi di esercizio a lungo termine. Per ridurre tali costi, il sistema può essere facilmente ampliato con altri termostati wireless e testine valvola per garantire almeno un controllo parziale a zone nelle stanze in cui il riscaldamento non è necessario continuamente.

Controllo a zone

Una soluzione moderna che minimizza i costi di esercizio a lungo termine mantenendo il comfort necessario. Nel controllo a zone, ogni stanza è dotata del proprio termostato, che mantiene localmente la temperatura desiderata controllando un radiatore specifico, un circuito di riscaldamento a pavimento o un riscaldatore elettrico.

Grazie alla suddivisione del controllo in singole zone, stanze diverse possono essere riscaldate in momenti diversi e a temperature diverse. Ciò riduce significativamente lo spreco di calore quando la stanza in questione non è in uso. La temperatura nella stanza è controllata secondo un programma impostato, in modo che venga portata a un livello confortevole solo in orari specifici, tipicamente:

• In soggiorno nei giorni feriali nel pomeriggio e la sera, e tutto il giorno nei fine settimana
• In bagno al mattino e alla sera ogni giorno
• In camera da letto solo al mattino ogni giorno
• Nelle camerette dei bambini nei giorni feriali al mattino e nel pomeriggio, e tutto il giorno nei fine settimana

Con il controllo a zone per impianti ad acqua calda, i termostati controllano non solo le singole stanze ma anche la caldaia o la pompa di calore, come nel controllo centralizzato. Tuttavia, utilizzando il calore solo in stanze selezionate, la sorgente funziona per un tempo più breve e a una potenza inferiore, con conseguenti risparmi significativi.

Preparazione edilizia per i termostati

I termostati wireless possono essere installati in qualsiasi posizione, anche in un secondo momento. Tuttavia, se è possibile installare cablaggi nell’edificio, raccomandiamo sempre l’uso di periferiche su bus per un funzionamento a lungo termine senza manutenzione, costi di acquisizione inferiori e altri vantaggi. Per i termostati su bus è necessario scegliere in anticipo la posizione corretta in cui terminerà il cablaggio del bus.

Le raccomandazioni generali di posizionamento valgono anche per i termostati JABLOTRON:

• Altezza di installazione: 120–150 cm
• Un luogo senza luce solare diretta che possa influenzare le misurazioni
• Una posizione lontana dalle finestre, che potrebbero influenzare le misurazioni se lasciate aperte o se presentano spifferi
• Un luogo facilmente accessibile all’utente e dove non vi sia rischio di ostruzione futura da parte di mobili

In pratica, una posizione adatta è di solito sopra gli interruttori della luce all’ingresso della stanza, con l’altezza ideale dell’asse del termostato pari a 30 cm sopra l’asse degli interruttori. Portare il cablaggio predisposto a una scatola da incasso con interasse viti di 60 mm, nella quale i termostati su bus possono essere comodamente parzialmente incassati.

Se per qualche motivo non è possibile incassare la scatola, il termostato può anche essere montato a parete (in superficie). In questo caso, far uscire il cablaggio dall’intonaco al centro della posizione prevista del prodotto. Il cablaggio deve arrivare a questa posizione dall’alto o dal basso in modo da non essere danneggiato durante la foratura in fase di installazione (i fori di installazione sono disposti orizzontalmente).

Preparazione per il sensore a pavimento:

Posare una guaina protettiva flessibile con diametro 15–20 mm dalla scatola di installazione del termostato fino al pavimento. La guaina protettiva dovrebbe terminare alla stessa altezza della stratigrafia del pavimento in cui verrà posato il riscaldamento.

L’estremità della guaina protettiva, cioè il punto in cui sarà posizionato il sensore di misura, dovrebbe trovarsi ad almeno 30–50 cm dalla parete, al centro tra le spire del riscaldamento a pavimento, in modo da non essere troppo vicino al tubo o al cavo. Sigillare l’estremità della guaina protettiva contro lo sporco o l’ingresso del massetto.

Se il riscaldamento deve ancora essere posato, far uscire la guaina protettiva dalla parete a un’altezza adeguata (circa 4 cm sotto lo zero previsto, meglio più in basso che più in alto) e lasciare un’eccedenza sufficientemente lunga, ad es. 1,5 m. Contrassegnare la guaina protettiva; l’installatore del riscaldamento si occuperà del taglio finale e del posizionamento.

Il sensore stesso viene installato al momento dell’installazione finale del termostato inserendolo semplicemente nella guaina protettiva fino a battuta.

Distribuzione del cablaggio bus:

Il bus per i termostati può essere posato in configurazione in serie, ad albero o a stella, come per le altre periferiche su bus. L’estremità del ramo deve terminare sempre sull’ultima periferica oppure essere isolata liberamente contro cortocircuiti. Non deve mai essere creato un anello chiuso sul bus.

I termostati, in quanto periferiche non di sicurezza, non sono protetti da un contatto antimanomissione. Per soddisfare i requisiti di Security Grade 2, devono essere collegati separatamente affinché, in caso di manomissione del termostato e cortocircuito del bus, la funzionalità degli elementi di allarme non venga compromessa.

In pratica può essere utilizzata una combinazione di cablaggio in serie e a stella, in cui tutti gli elementi non di sicurezza sono collegati in serie su più rami che si diramano in diverse direzioni per coprire efficacemente l’intero edificio. Questi rami vengono poi collegati a un unico isolatore comune JA-110T o a un’unica uscita bus dedicata della centrale. Gli elementi di allarme devono essere collegati alla seconda uscita oppure derivare dal nodo prima dell’isolatore.

Collegamento di JABLOTRON 100+ a dispositivi specifici

1. Riscaldamento a pavimento ad acqua calda

La soluzione più comune nelle moderne case unifamiliari, che consente una scelta variabile della sorgente di calore.

Per la regolazione, utilizzare i moduli JB-128N, che possono controllare in modo indipendente fino a 12 circuiti di riscaldamento a zone. Le singole uscite per le testine del pavimento vengono semplicemente assegnate alle uscite PG, controllate dai singoli termostati quando è richiesto il riscaldamento. Allo stesso tempo, il modulo può anche commutare automaticamente la sorgente di calore e la pompa ausiliaria, garantendo la circolazione dell’acqua di riscaldamento. Un solo prodotto può quindi coprire facilmente il controllo dell’intera casa.

Di cosa avrai bisogno:

• Termostati con sensori a pavimento installati nelle singole stanze.
• Testine termoelettiche NC 230 V idonee, con consumo massimo di 2 W. È possibile consultare o chiedere direttamente al fornitore dell’impianto di riscaldamento dell’edificio il tipo specifico compatibile con il collettore in questione.
• Durante i test, abbiamo riscontrato che le testine T30NC di Salus erano particolarmente efficaci. Oltre alle proprietà elettriche, sono fondamentali la dimensione corretta e il passo della filettatura per il montaggio sulle valvole del collettore.
• Modulo per il controllo del riscaldamento a pavimento ad acqua calda JB-128N.
• Nei casi in cui non sia possibile collegare il modulo JB-128N alla sorgente di calore centrale tramite cavo, può essere utilizzato anche un relè universale idoneo, vedi punto 5.

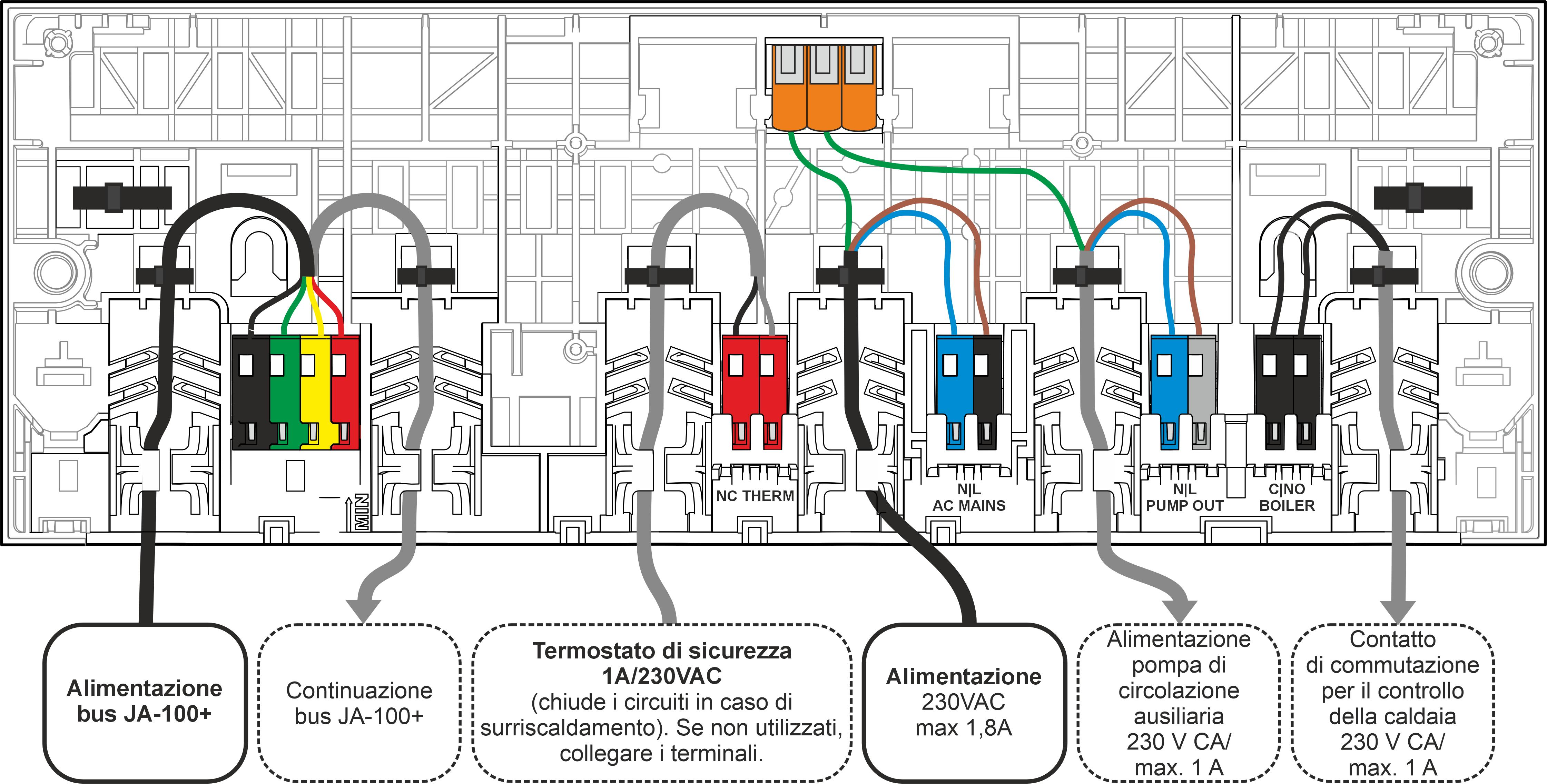

Preparazione elettrica per JB-128N:

• Il modulo può essere installato in un collettore del pavimento fissandolo direttamente ai tubi con nastro, oppure in alternativa accanto su una guida DIN o su una superficie piana.
• Il modulo deve essere collegato al sistema tramite bus utilizzando un cavo idoneo con almeno due coppie twistate. I cavi CC-01 o CC-02 del portafoglio JABLOTRON sono ideali, ma sono accettabili anche cavi universali come SYKFY, UTP, ecc.
• Il modulo richiede inoltre un’alimentazione costante dalla rete 230 V. La configurazione ideale è un cavo CYKY-J 3x1.5 tra il collettore a pavimento e il quadro elettrico, con un fusibile di circuito da 4 a 10 A.
• In opzione, il modulo può essere utilizzato per controllare una sorgente di calore, come una caldaia a gas/elettrica o una pompa di calore. Il modulo attiva un’uscita a contatto pulito se almeno un circuito è in riscaldamento. La capacità di carico dell’uscita è fino a 1 A a 230 V AC o 30 V DC.
• I morsetti di comando del dispositivo sono solitamente a contatto pulito, con la logica: collegato a GND = riscaldamento, scollegato da GND = nessun riscaldamento; quindi spesso è sufficiente un cavo di sezione minore per il comando. Tuttavia, per essere adeguatamente pronti per il futuro, consigliamo di predisporre un cavo CYKY-J 3x1.5 tra il collettore e la sorgente di riscaldamento per il comando.
• Se non è possibile predisporre il cablaggio, la sorgente di calore può essere controllata anche da qualsiasi modulo di uscita del portafoglio JABLOTRON, vedi punto 5.
• In opzione, è possibile utilizzare il modulo anche per alimentare una pompa ausiliaria di circolazione, che si attiva automaticamente quando almeno un circuito è in riscaldamento.
• Se la pompa fa parte del collettore, può essere collegata direttamente al modulo. Altrimenti, predisporre un cavo CYKY-J 3x1.5 tra il collettore e la pompa.
• Se non è possibile predisporre il cablaggio, la pompa può essere commutata anche da qualsiasi modulo di uscita del portafoglio JABLOTRON. La funzione può essere impostata nel software, vedi sorgente di calore.
• La pompa può anche essere controllata direttamente dalla sorgente di calore (fornita dal fornitore dell’impianto di riscaldamento).
• Al modulo può essere collegato anche un termostato di sicurezza NC, che si aprirà quando la temperatura dell’acqua di riscaldamento all’ingresso del collettore raggiunge un livello pericolosamente elevato. Le singole uscite del modulo sono alimentate tramite il termostato di sicurezza, quindi la portata dei contatti del termostato deve essere almeno 230 V AC 1 A. Se il termostato non è collegato, i morsetti sul modulo devono essere collegati in modo permanente.
• Se il termostato è installato direttamente nel collettore, può essere collegato direttamente al modulo. Altrimenti, predisporre un cavo CYKY-J 5x1.5 tra i due dispositivi, che può anche essere utilizzato per alimentare la pompa di circolazione se si trova vicino al termostato.
