Verwarmingsregeling met draadloos PG-uitgangsmoduul – JB-162N-PLUG
Inhoud
Het JABLOTRON 100+ alarmsysteem stelt u in staat om een elektrische of gasketel te bedienen met behulp van een doorvoergoot met PG-uitgang, met nadruk op snelheid en eenvoudige installatie.
De ketel kan door de gebruiker worden bediend
 |  |
| lokaal vanaf de thermostaat | op afstand via de MyJABLOTRON-app |
Benodigde uitrusting
Bedieningspaneel
Uitgangsmoduul | Draadloos moduul

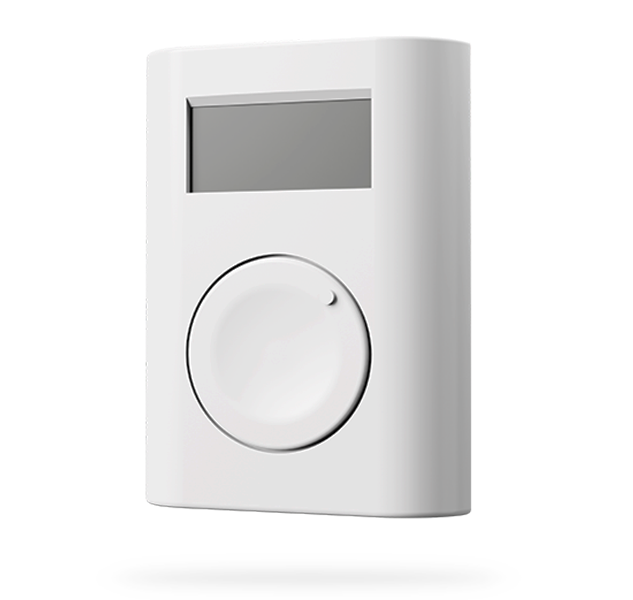

Thermostaat | Thermometer
Overig
SoftwareF-Link 2.6.1 en nieuwer vanwege ondersteuning van de JB-162N-PLUG periferie
Bekabeling
Aansluiting van het product vereist kennis van handleidingen van alle gebruikte componenten.
Fig.1.: Aansluiting van de doorvoergoot op het stopcontact nabij de ketel, kabel naar de bedieningsklem van de ketel.
In de praktijk sluit u de JB-162N-PLUG gewoon aan op het stopcontact in de buurt van de ketel en sluit u vervolgens de bedradingskabel aan op de bedieningsklemmen van de ketel. Elke ketel heeft die klemmen op een andere plaats en onder verschillende namen, daarom is het nodig de handleiding van de gebruikte ketel te bestuderen of de leverancier van de ketel te contacteren.
Instellen en programmeren
- PG-logica instellingen. Geef de PG-uitgang bijv. de naam "Verwarming" en stel de functie in op aan/uit.
- Voeg de thermostaat toe aan een willekeurige positie in het systeem en stel deze in op PG Verwarming.
- Voeg het JB-162N-PLUG stopcontact toe aan een willekeurige positie in het systeem en stel deze in op PG Verwarming.
- Registreer het alarm in JABLOTRON CLOUD.
PG logica configuratie
PG logica configuratie
Lokale en afstandsbediening
De verwarming kan lokaal rechtstreeks vanaf de thermostaat worden bediend, maar een veel handigere bediening is mogelijk via de mobiele app MyJABLOTRON.
Bediening:
Instellingen:
De gebruiker kan de temperaturen en timers voor de thermostaat instellen in zijn MyJABLOTRON-app in de thermostaatinstellingen.
Meer geavanceerde instellingen kunnen ook worden gemaakt door de installateur via de MyCOMPANY-app. De interne instellingen van de thermostaat zijn toegankelijk in de lijst met randapparatuur. Hier zijn, naast het tijdschema zelf, ook de geavanceerde instellingen te vinden.
Opmerking: Bij gebruik van de JA-111TH / JA-151TH thermometer is het noodzakelijk PG Heating toe te wijzen in MyCOMPANY, aangezien dit een cloudfunctie is.
