Name: Moduł do sterowania głowicami ogrzewania
SKU: JB-128N
Price: *** EUR
Availability: InStock

Główna strona internetowa JABLOTRON

Aplikacja MyCOMPANY

Kontakty dla partnerów dystrybucyjnych

GDPR

W magazynie

<h3>Główne specyfikacje</h3>

<div style="display:flex; flex-wrap:wrap; gap:32px; justify-content:center;">
  <ul style="list-style: none !important; list-style-type: none !important; padding-left:0; margin:0; flex:1 1 260px; max-width:300px;">
    <li style="position:relative;padding-left:45px;min-height:32px;background:url('https://www.jablotron.com/file/edee/portal-products/cs/jb-111tp/ico_dimensions.png') no-repeat 0 50% / 40px 40px;margin-bottom:0.8em;">
      245 x 90 x 50 mm
    </li>
    <li style="position:relative;padding-left:45px;min-height:32px;background:url('https://www.jablotron.com/file/edee/portal-products/cs/jb-111tp/ico_power.png') no-repeat 0 50% / 40px 40px;margin-bottom:0.8em;">
      Zasilanie zewnętrzne 230 V
    </li>
    <li style="position:relative;padding-left:45px;min-height:32px;background:url('https://www.jablotron.com/file/edee/portal-products/cs/jb-111tp/ico_consumption.png') no-repeat 0 50% / 40px 40px;margin-bottom:0.8em;">
      6 mA pobór znamionowy z 12 V BUS
    </li>
    <li style="position:relative;padding-left:45px;min-height:32px;background:url('https://www.jablotron.com/file/edee/portal-products/cs/jb-111tp/ico_consumption_max.png') no-repeat 0 50% / 40px 40px;margin-bottom:0.8em;">
      1,8 A maksymalny pobór mocy z 230 V
    </li>
	  <li style="position:relative;padding-left:45px;min-height:32px;background:url('https://www.jablotron.com/file/edee/portal-products/cs/jb-111tp/ico_compatability.png') no-repeat 0 50% / 40px 40px;margin-bottom:0.8em;">
      JA-103K, JA-107K
    </li>
  </ul>

  <ul style="list-style: none !important; list-style-type: none !important; padding-left:0; margin:0; flex:1 1 260px; max-width:300px;">

<li style="position:relative; padding-left:50px; display:flex; align-items:center; background:url('https://www.jablotron.com/file/edee/portal-products/cs/jb-111tp/ico_acces.png') no-repeat 0 50% / 40px 40px; margin: 0 0 5px 0 !important; list-style:none; line-height:0 !important; min-height:0 !important; height:45px !important;">
    <div style="display: flex; align-items: center; gap: 8px; margin: 0 !important; padding: 0 !important; height: 100%;">
        <a href="https://portal.jablotron.com/pl/p/JB-111TP" style="display: flex; align-items: center; padding: 0; margin: 0; line-height: 0;">
            <img style="height: 50px !important; width: auto; display: block; margin: 0;" src="https://www.jablotron.com/file/edee/portal-products/cs/icons/jb-111tp.png">
        </a>
        <a href="https://portal.jablotron.com/pl/p/JB-111TH" style="display: flex; align-items: center; padding: 0; margin: 0; line-height: 0;">
            <img style="height: 50px !important; width: auto; display: block; margin: 0;" src="https://www.jablotron.com/file/edee/portal-products/cs/icons/jb-111th.png">
        </a>
        <a href="https://portal.jablotron.com/pl/p/JB-150N-HEAD" style="display: flex; align-items: center; padding: 0; margin: 0; line-height: 0;">
            <img style="height: 50px !important; width: auto; display: block; margin: 0;" src="https://www.jablotron.com/file/edee/portal-products/cs/icons/jb-150n-head.png">
        </a>
    </div>
</li>

    <li style="position:relative;padding-left:45px;min-height:32px;background:url('https://www.jablotron.com/file/edee/portal-products/cs/jb-111tp/ico_outputs.png') no-repeat 0 50% / 40px 31px;margin-bottom:0.8em;">
      	<strong>12 wyjść</strong> dla termoelektrycznych głowic NC 230 V / do 2 W<br>
		<strong>1x wyjście</strong> dla pompy obiegowej 230 V / do 1 A<br>
		<strong>1x wyjście</strong> dla sterowania NO źródła ciepła bez potencjału (do 230 V / 1 A)</li>
  </ul>
</div>

<div style="display: flex; flex-wrap: wrap; align-items: center; justify-content: center; gap: 32px;"><img alt="Obrázek" src="https://www.jablotron.com/file/edee/portal-products/cs/jb-128n/jb-128n_400x400px_02.jpg" style="width:400px; height:400px; object-fit:cover; flex-shrink:0; max-width:100vw;" />
<div style="flex: 1; min-width: 220px; max-width: 600px;">
<h2>Łatwa i szybka regulacja strefowa</h2>

<p>Moduł umożliwia efektywne połączenie systemu JABLOTRON 100+ z systemem ogrzewania wodnego.</p>

<p>W celu regulacji do 12 niezależnych obwodów można podłączyć bezpośrednio do modułu 12 bezprądowych, termoelektrycznych głowic zasilanych z napięciem 230 V, o mocy do 2 W.</p>

<p>Opcjonalnie moduł może również sterować pomocniczą pompą obiegową i źródłem ciepła. Oba wyjścia pomocnicze włączają się automatycznie, jeśli co najmniej jeden z obiegów ogrzewa.</p>
</div>
</div>

<div style="display: flex; flex-wrap: wrap; align-items: center; justify-content: center;">
<div style="flex: 1; min-width: 220px; max-width: 1000px;">
<h2>Łatwa instalacja bezpośrednio w rozdzielaczu</h2>

<p>Podstawa modułu jest przystosowana do łatwego montażu za pomocą opasek zaciskowych bezpośrednio na rurach wewnątrz rozdzielacza ogrzewania podłogowego. Alternatywnie możliwy jest również montaż na szynie DIN lub płaskiej powierzchni.</p>

<p>Bezśrubowe zaciski i wygodne rozwiązanie mocujące pomogą w skutecznym podłączeniu i uporządkowaniu okablowania zasilającego i komunikacyjnego w podstawie. Następnie wystarczy położyć środkową część z elektroniką zawierającą zaciski wyjściowe dla poszczególnych głowic. Po szybkim podłączeniu głowic z mocowaniem kabli za pomocą labiryntu wystarczy założyć górną pokrywę i gotowe.</p>

</div>
	</div>


<div style="display:flex; align-items:center; justify-content:center;"><img alt="Jablotron schéma" src="https://www.jablotron.com/file/edee/portal-products/pl/jb-128n/jb-128n_connection_pl.svg" style="max-width:1000px; height:auto;" /></div>

<div style="display: flex; flex-wrap: wrap; align-items: center; justify-content: center;">
<div style="flex: 1; min-width: 220px; max-width: 1000px;">
<h2>Inteligentne zintegrowane funkcje ułatwiają konfigurację</h2>

<p>Poszczególnym wyjściom dla głowic można po prostu przypisać PG, które sterują poszczególnymi termostatami w przypadku zapotrzebowania na ogrzewanie. O wszystko inne zadbają zintegrowane funkcje modułu:</p>

<ul>
<li>Dostępne jest regulowane opóźnienie i nakładanie się dla włączenia źródła ogrzewania i pompy obiegowej, zapewniające opóźnienie niezbędne do otwarcia i zamknięcia głowic. Funkcja ta zapobiega niepotrzebnemu ogrzewaniu zamkniętego systemu, a jednocześnie zapewnia schłodzenie obiegu podczas zamykania.</li>
<li>Aby zapobiec zacinaniu się głowic i pompy obiegowej poza sezonem grzewczym, moduł automatycznie aktywuje wszystkie wyjścia w regularnych odstępach czasu.</li>
<li>Do modułu można podłączyć zewnętrzny termostat bezpieczeństwa NC, który w przypadku przegrzania wody grzewczej automatycznie wyłącza wszystkie wyjścia, aby zapobiec uszkodzeniu podłóg.</li>
<li>Ręczny przełącznik AUTO / ALL ON umożliwia aktywację wszystkich wyjść do pracy ręcznej, nawet bez podłączonej lub uruchomionej centrali. Dzięki temu można np. osuszyć budynek lub ręcznie regulować temperaturę jeszcze przed zainstalowaniem pozostałych elementów systemu.</li>
</ul>
<div style="display:flex; align-items:center; justify-content:center;">
<video allowfullscreen="" class="qsKsyzoKpy" controls="" id="iu2qa4" loop="" playsinline="" poster="https://www.jablotron.com/file/edee/portal-products/cs/jb-128n/jb-128n_expl_rotace_noblur.jpg" preload="metadata" src="https://www.jablotron.com/file/edee/portal-products/cs/jb-128n/jb-128n_expl_rotace_noblur.mp4" style="max-width:900px; width:100%; height:auto;">&nbsp;</video>
</div>
</div>
	</div>

<div style="display: flex; flex-wrap: wrap; align-items: center; justify-content: center;">
<div style="flex: 1; min-width: 220px; max-width: 1000px;">

<h2>

  <span style="display:inline-block;width:32px;height:32px;background:#d32f2f;border-radius:50%;position:relative;vertical-align:middle;margin-left:8px;">
    <span style="position:absolute;top:50%;left:10%;width:80%;height:7px;background:white;border-radius:2px;transform:translateY(-50%);"></span>
  </span>&nbsp;&nbsp;&nbsp;Na co należy zwrócić uwagę podczas projektowania systemu
</h2>

<ul style="list-style: none !important; list-style-type: none !important; padding-left: 0;">
  <li style="display: flex; align-items: flex-start;">
    <span style="flex: none; display: inline-block; width: 18px; height: 18px; margin-right: 8px; margin-top: 2px; border-radius: 50%; background: #fff; border: 2px solid #424242; box-sizing: border-box; text-align: center; line-height: 15px; font-weight: bold; font-family: sans-serif; color: #FFD600; font-size: 15px;">×</span>
    <span style="flex: 1;">Moduł, jako element niealarmowy, nie jest wyposażony w czujnik sabotażowy. W instalacjach wymagających spełnienia poziomu bezpieczeństwa 2 zgodnie z normą EN 50131, w celu ochrony magistrali moduł musi być podłączony do dedykowanego wyjścia magistrali centrali lub za separatorem magistrali JA-110T.</span></li>
  <li style="display: flex; align-items: flex-start;">
    <span style="flex: none; display: inline-block; width: 18px; height: 18px; margin-right: 8px; margin-top: 2px; border-radius: 50%; background: #fff; border: 2px solid #424242; box-sizing: border-box; text-align: center; line-height: 15px; font-weight: bold; font-family: sans-serif; color: #FFD600; font-size: 15px;">×</span>
    <span style="flex: 1;">Wyjścia modułu są zasilane przez zaciski bezpieczeństwa termostatu NC (para czerwonych zacisków). Jeśli termostat nie jest podłączony, aby wyjścia działały
muszą być stale połączone np. przewodem 1,5 mm2 (przez zaciski przepływa do 1 A przy napięciu 230 V AC).</span> </li>
  <li style="display: flex; align-items: flex-start;">
    <span style="flex: none; display: inline-block; width: 18px; height: 18px; margin-right: 8px; margin-top: 2px; border-radius: 50%; background: #fff; border: 2px solid #424242; box-sizing: border-box; text-align: center; line-height: 15px; font-weight: bold; font-family: sans-serif; color: #FFD600; font-size: 15px;">×</span>
    <span style="flex: 1;">Do działania moduł wymaga zarówno podłączenia do magistrali systemowej, jak i zewnętrznego zasilania z sieci 230 V. W przypadku przerwania zasilania zewnętrznego moduł przestaje komunikować się z systemem.</span>
  </li>
  <li style="display: flex; align-items: flex-start;">
    <span style="flex: none; display: inline-block; width: 18px; height: 18px; margin-right: 8px; margin-top: 2px; border-radius: 50%; background: #fff; border: 2px solid #424242; box-sizing: border-box; text-align: center; line-height: 15px; font-weight: bold; font-family: sans-serif; color: #FFD600; font-size: 15px;">×</span>
    <span style="flex: 1;">Aby zapobiec szczytom prądu, wyjścia głowic przełączają się stopniowo. Przy wspólnym włączeniu wszystkich przypisanych PG niektóre wyjścia są celowo aktywowane
z kilkusekundowym opóźnieniem.</span>
  </li>

</ul>
	<div style="margin-top: 50px; display:flex; align-items:center; justify-content:center;"><a target="_blank" href="https://portal.jablotron.com/pl/jak-dziala-regulacja-temperatury-w-systemie-jablotron-100" style="display:inline-block; padding:12px 32px; background:#FFD600; color:#000;
            text-decoration:none; font-weight:bold; border:none; border-radius:8px;
            font-size:1.1em; box-shadow:0 2px 8px rgba(0,0,0,0.10); text-align:center;
            transition: background 0.15s;">Przeczytaj więcej o przygotowaniu instalacji oraz podłączeniu systemu JABLOTRON 100+ do systemu grzewczego.</a></div>
	</div>
	</div>

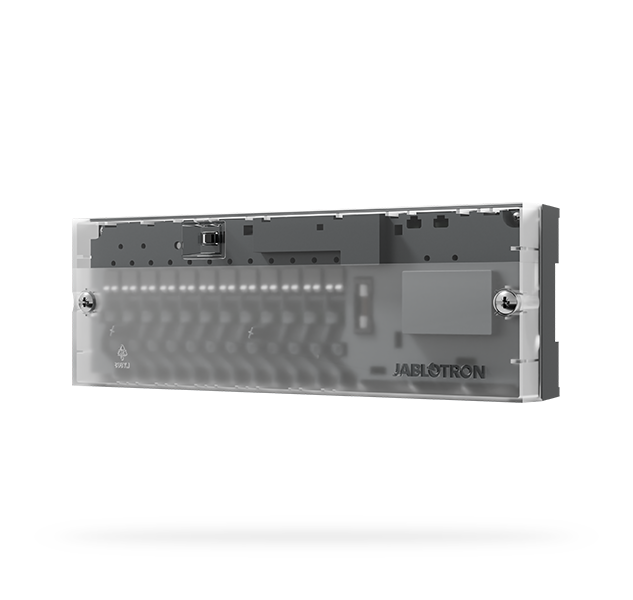

Moduł do sterowania głowicami ogrzewania

Jak działa regulacja temperatury w systemie JABLOTRON 100+?

Urządzenie do niezależnego przełączania maksymalnie 12 głowic termoelektrycznych ogrzewania podłogowego, źródła ciepła i pompy obiegowej na podstawie poleceń z termostatów systemowych. Łatwa instalacja bezpośrednio w rozdzielaczu podłogowym.
