Sterowanie bramą garażową za pomocą modułu wyjścia PG: JB-162N-PLUG i JB-163N-PLUG

Treść

Podłączenie bramy garażowej do systemu JABLOTRON zajmuje dosłownie minutę i nie wymaga żadnych prac budowlanych – wystarczy zastosować bezprzewodową wtyczkę JB-162N-PLUG (lub jej wariant Schuko, JB-163N-PLUGW tym artykule wyjaśnimy jak podłączyć i skonfigurować wtyczkę, aby użytkownik mógł wygodnie sterować bramą zarówno lokalnie, jak i zdalnie.

Rozwiązanie można zastosować praktycznie w każdej bramie garażowej, niezależnie od rodzaju i wieku napędu. Zasada działania jest bardzo prosta, a jej szczegółowy opis znajdą Państwo w kolejnych rozdziałach.

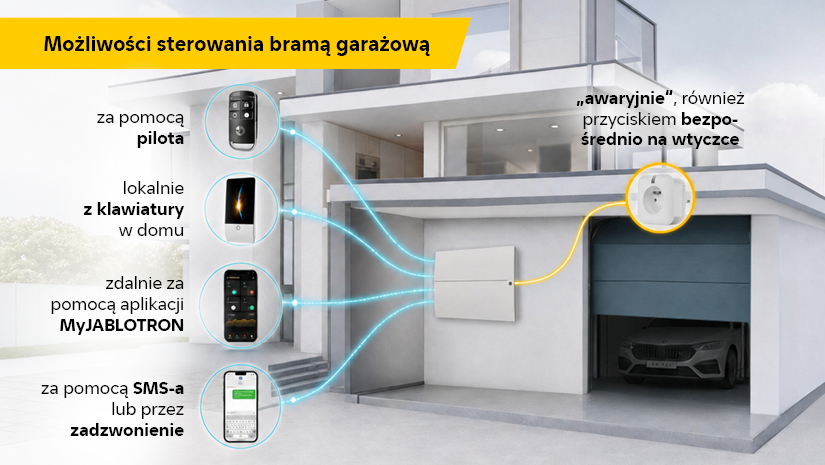

Pełnię możliwości wtyczka zyskuje dzięki integracji z ekosystemem JABLOTRON. Sterowanie bramą przypisywane jest do programowalnego wyjścia PG, co umożliwia wygodny dostęp bez użycia klucza. Użytkownik może obsługiwać bramę między innymi za pomocą aplikacji MyJABLOTRON, pilota, telefonu oraz innych dostępnych metod.

Wtyczka JB-162N-PLUG

Wtyczka JB-163N-PLUG

Okablowanie

Do instalacji wymagany jest moduł radiowy JA-11xR. Wtyczka jest kompatybilna ze wszystkimi centralami z serii JABLOTRON 100 orazMercury.

Inteligentna wtyczka działa jako urządzenie przelotowe. Wystarczy podłączyć ją do gniazda zasilającego napęd bramy, a przewód zasilający silnik wpiąć bezpośrednio do wtyczki. Następnie należy podłączyć wyjście ze stykiem przełączanym do wejścia sterowania zewnętrznego, w które wyposażona jest zdecydowana większość napędów bram garażowych.

Okablowanie wymaga znajomości instrukcji wszystkich używanych komponentów. Każdy napęd bramy garażowej ma złącza w różnych miejscach i pod różnymi oznaczeniami, dlatego konieczne jest zapoznanie się z instrukcją używanego napędu lub kontakt z dostawcą napędu.

Rys. 1: Podłączenie przejściowego gniazda do instalacji sufitowej i podłączenie zasilania napędu.
