Name: Modul na ovládanie hlavíc podlahového kúrenia
SKU: JB-128N
Price: *** EUR
Availability: InStock

Hlavný web JABLOTRONu

Aplikácia Mycompany

Kontakty na distribučných partnerov

GDPR

Na sklade

<h3>Hlavné špecifikácie</h3>

<div style="display:flex; flex-wrap:wrap; gap:32px; justify-content:center;">
  <ul style="list-style: none !important; list-style-type: none !important; padding-left:0; margin:0; flex:1 1 260px; max-width:300px;">
    <li style="position:relative;padding-left:45px;min-height:32px;background:url('https://www.jablotron.com/file/edee/portal-products/cs/jb-111tp/ico_dimensions.png') no-repeat 0 50% / 40px 40px;margin-bottom:0.8em;">
      245 x 90 x 50 mm
    </li>
    <li style="position:relative;padding-left:45px;min-height:32px;background:url('https://www.jablotron.com/file/edee/portal-products/cs/jb-111tp/ico_power.png') no-repeat 0 50% / 40px 40px;margin-bottom:0.8em;">
     Externé napájanie 230 V
    </li>
    <li style="position:relative;padding-left:45px;min-height:32px;background:url('https://www.jablotron.com/file/edee/portal-products/cs/jb-111tp/ico_consumption.png') no-repeat 0 50% / 40px 40px;margin-bottom:0.8em;">
      6 mA menovitý odber z 12 V BUS
    </li>
    <li style="position:relative;padding-left:45px;min-height:32px;background:url('https://www.jablotron.com/file/edee/portal-products/cs/jb-111tp/ico_consumption_max.png') no-repeat 0 50% / 40px 40px;margin-bottom:0.8em;">1,8 A maximálny odber z 230 V
    </li>
	  <li style="position:relative;padding-left:45px;min-height:32px;background:url('https://www.jablotron.com/file/edee/portal-products/cs/jb-111tp/ico_compatability.png') no-repeat 0 50% / 40px 40px;margin-bottom:0.8em;">
      JA-103K, JA-107K
    </li>

  </ul>
  <ul style="list-style: none !important; list-style-type: none !important; padding-left:0; margin:0; flex:1 1 260px; max-width:300px;">
    <li style="position:relative;padding-left:45px;min-height:32px;background:url('https://www.jablotron.com/file/edee/portal-products/cs/jb-111tp/ico_outputs.png') no-repeat 0 50% / 40px 31px;margin-bottom:0.8em;">
      	<strong>12 výstupov</strong> pre termoelektrické NC hlavice 230 V / do 2 W<br>
		<strong>1x výstup</strong> pre cirkulačné čerpadlo 230 V / do 1 A<br>
		<strong>1x výstup</strong> pre NO ovládanie zdroja tepla bez potenciálu (do 230 V / 1A)
    </li>

	  <li style="position:relative; padding-left:50px; display:flex; align-items:center; background:url('https://www.jablotron.com/file/edee/portal-products/cs/jb-111tp/ico_acces.png') no-repeat 0 50% / 40px 40px; margin: 0 0 5px 0 !important; list-style:none; line-height:0 !important; min-height:0 !important; height:45px !important;">
    <div style="display: flex; align-items: center; gap: 8px; margin: 0 !important; padding: 0 !important; height: 100%;">
        <a href="https://portal.jablotron.com/sk/p/JB-111TP" style="display: flex; align-items: center; padding: 0; margin: 0; line-height: 0;">
            <img style="height: 50px !important; width: auto; display: block; margin: 0;" src="https://www.jablotron.com/file/edee/portal-products/cs/icons/jb-111tp.png">
        </a>
        <a href="https://portal.jablotron.com/sk/p/JB-111TH" style="display: flex; align-items: center; padding: 0; margin: 0; line-height: 0;">
            <img style="height: 50px !important; width: auto; display: block; margin: 0;" src="https://www.jablotron.com/file/edee/portal-products/cs/icons/jb-111th.png">
        </a>
        <a href="https://portal.jablotron.com/sk/p/JB-150N-HEAD" style="display: flex; align-items: center; padding: 0; margin: 0; line-height: 0;">
            <img style="height: 50px !important; width: auto; display: block; margin: 0;" src="https://www.jablotron.com/file/edee/portal-products/cs/icons/jb-150n-head.png">
        </a>
    </div>
</li>

  </ul>
</div>

<div style="display: flex; flex-wrap: wrap; align-items: center; justify-content: center; gap: 32px;"><img alt="Obrázek" src="https://www.jablotron.com/file/edee/portal-products/cs/jb-128n/jb-128n_400x400px_02.jpg" style="width:400px; height:400px; object-fit:cover; flex-shrink:0; max-width:100vw;" />
<div style="flex: 1; min-width: 220px; max-width: 600px;">
<h2>Zónová regulácia ľahko a rýchlo</h2>

<p>Modul umožňuje efektívne prepojenie JABLOTRON 100+ s teplovodným vykurovacím systémom.</p>

<p>Pre reguláciu až 12 nezávislých okruhov je možné priamo do modulu zapojiť 12 bez prúdu uzavretých, termoelektrických hlavíc napájaných z 230 V, s príkonom do 2W.</p>

<p>Voliteľne môže modul ovládať aj pomocné cirkulačné čerpadlo a zdroj tepla. Oba pomocné výstupy spínajú automaticky, ak aspoň jeden z okruhov kúri.</p>
</div>
</div>








<div style="display: flex; flex-wrap: wrap; align-items: center; justify-content: center;">
<div style="flex: 1; min-width: 220px; max-width: 1000px;">
<h2>Jednoduchá inštalácia priamo do rozdeľovača</h2>

<p>Základna modulu je uzpůsobena pro snadnou instalaci pomocí stahovacích pásek přímo na trubky uvnitř rozdělovače podlahového vytápění. Alternativně je možná i montáž na DIN lištu nebo rovný povrch.</p>

<p>Bezšroubové svorky a komfortní řešení fixace pomohou s efektivním zapojením a organizací napájecí i komunikační kabeláže v
základně. Poté se jednoduše přiklopí střední díl s elektronikou obsahující výstupní svorky pro jednotlivé hlavice. Po rychlém
zapojení hlavic s fixací kabelů pomocí labyrintu stačí nasadit vrchní kryt a je hotovo.</p>

</div>
	</div>

<div style="display:flex; align-items:center; justify-content:center;"><img alt="Jablotron schéma" src="https://www.jablotron.com/file/edee/portal-products/sk/jb-128n/jb-128n_connection_sk.svg" style="max-width:100%; height:auto;" /></div>

<div style="display: flex; flex-wrap: wrap; align-items: center; justify-content: center;">
<div style="flex: 1; min-width: 220px; max-width: 1000px;">
<h2>Inteligentné integrované funkcie uľahčujú nastavenie</h2>

<p>Jednotlivým výstupom pre hlavice sa jednoducho priradí PG, ktoré ovládajú jednotlivé termostaty pri požiadavke kúriť. O všetko ostatné sa už postarajú integrované funkcie modulu:</p>

<ul>
<li>K dispozícii je nastaviteľné oneskorenie aj presah pre zopnutie vykurovacieho zdroja aj cirkulačného čerpadla, poskytujúce oneskorenie potrebné na otvorenie a uzavretie hlavíc. Funkcia bráni zbytočnému nakurovaniu do uzavretého systému a zároveň zaistí dochladenie okruhu počas uzatvárania.</li>
<li>Proti zatuhnutiu hlavíc a cirkulačného čerpadla mimo vykurovacej sezóny modul automaticky v pravidelných intervaloch krátko aktivuje všetky výstupy.</li>
<li>K modulu je možné pripojiť externý NC bezpečnostný termostat, ktorý v prípade prehriatia vykurovacej vody automaticky odstaví všetky výstupy, aby zabránil poškodeniu podláh.</li>
<li>Manuálny prepínač AUTO/ALL ON umožňuje aktivovať všetky výstupy pre ručnú prevádzku aj bez pripojenej alebo oživenej ústredne. Tým je možné napríklad vysúšať stavbu alebo ručne temperovať ešte pred inštaláciou zvyšku systému.</li>
</ul>

<div style="display:flex; align-items:center; justify-content:center;">
<video allowfullscreen="" class="qsKsyzoKpy" controls="" id="iu2qa4" loop="" playsinline="" poster="https://www.jablotron.com/file/edee/portal-products/cs/jb-128n/jb-128n_expl_rotace_noblur.jpg" preload="metadata" src="https://www.jablotron.com/file/edee/portal-products/cs/jb-128n/jb-128n_expl_rotace_noblur.mp4" style="max-width:900px; width:100%; height:auto;">&nbsp;</video>
</div>

</div>
	</div>



<div style="display: flex; flex-wrap: wrap; align-items: center; justify-content: center;">
<div style="flex: 1; min-width: 220px; max-width: 1000px;">

<h2>

  <span style="display:inline-block;width:32px;height:32px;background:#d32f2f;border-radius:50%;position:relative;vertical-align:middle;margin-left:8px;">
    <span style="position:absolute;top:50%;left:10%;width:80%;height:7px;background:white;border-radius:2px;transform:translateY(-50%);"></span>
  </span>&nbsp;&nbsp;&nbsp;Na čo si dať pri návrhu systému pozor
</h2>

<ul style="list-style: none !important; list-style-type: none !important; none; padding-left: 0;">
  <li style="display: flex; align-items: flex-start;">
    <span style="flex: none; display: inline-block; width: 18px; height: 18px; margin-right: 8px; margin-top: 2px; border-radius: 50%; background: #fff; border: 2px solid #424242; box-sizing: border-box; text-align: center; line-height: 15px; font-weight: bold; font-family: sans-serif; color: #FFD600; font-size: 15px;">×</span>
    <span style="flex: 1;">Modul, ako nealarmový prvok, nie je vybavený sabotážnym senzorom. Pri inštaláciách s požiadavkou plnenia stupňa zabezpečenia 2 podľa EN 50131 musí byť pre ochranu zbernice modul zapojený na vyhradenom zbernicovom výstupe ústredne alebo za oddeľovačom zbernice JA-110T.</span></li>
  <li style="display: flex; align-items: flex-start;">
    <span style="flex: none; display: inline-block; width: 18px; height: 18px; margin-right: 8px; margin-top: 2px; border-radius: 50%; background: #fff; border: 2px solid #424242; box-sizing: border-box; text-align: center; line-height: 15px; font-weight: bold; font-family: sans-serif; color: #FFD600; font-size: 15px;">×</span>
    <span style="flex: 1;">Výstupy modulu sú napájané cez svorky bezpečnostného NC termostatu (dvojica červených svoriek). Pokiaľ nie je termostat pripojený, pre funkčnosť výstupov musia byť červené svorky trvalo prepojené napr. drôtom 1,5 mm2 (cez svorky prechádza až 1 A pri napätí 230 V AC).</span> </li>
  <li style="display: flex; align-items: flex-start;">
    <span style="flex: none; display: inline-block; width: 18px; height: 18px; margin-right: 8px; margin-top: 2px; border-radius: 50%; background: #fff; border: 2px solid #424242; box-sizing: border-box; text-align: center; line-height: 15px; font-weight: bold; font-family: sans-serif; color: #FFD600; font-size: 15px;">×</span>
    <span style="flex: 1;">Modul pre svoju prevádzku potrebuje ako pripojenie systémovej zbernice, tak aj externé napájanie zo siete 230 V. V prípade prerušenia externého napájania modul so systémom prestane komunikovať.</span>
  </li>
  <li style="display: flex; align-items: flex-start;">
    <span style="flex: none; display: inline-block; width: 18px; height: 18px; margin-right: 8px; margin-top: 2px; border-radius: 50%; background: #fff; border: 2px solid #424242; box-sizing: border-box; text-align: center; line-height: 15px; font-weight: bold; font-family: sans-serif; color: #FFD600; font-size: 15px;">×</span>
    <span style="flex: 1;">Na zabránenie prúdovým špičkám výstupy hlavíc spínajú postupne. Pri spoločnom zapnutí všetkých priradených PG sa tak niektoré výstupy zámerne aktivujú s niekoľko sekundovým oneskorením.</span>
  </li>

</ul>

	<div style="margin-top: 50px; display:flex; align-items:center; justify-content:center;"><a target="_blank" href="https://portal.jablotron.com/sk/ako-funguje-regulacia-teploty-v-systeme-jablotron-100" style="display:inline-block; padding:12px 32px; background:#FFD600; color:#000;
            text-decoration:none; font-weight:bold; border:none; border-radius:8px;
            font-size:1.1em; box-shadow:0 2px 8px rgba(0,0,0,0.10); text-align:center;
            transition: background 0.15s;">Prečítajte si viac o príprave stavby a pripojení JABLOTRON 100+ k vykurovaciemu systému.</a></div>

	</div>
	</div>

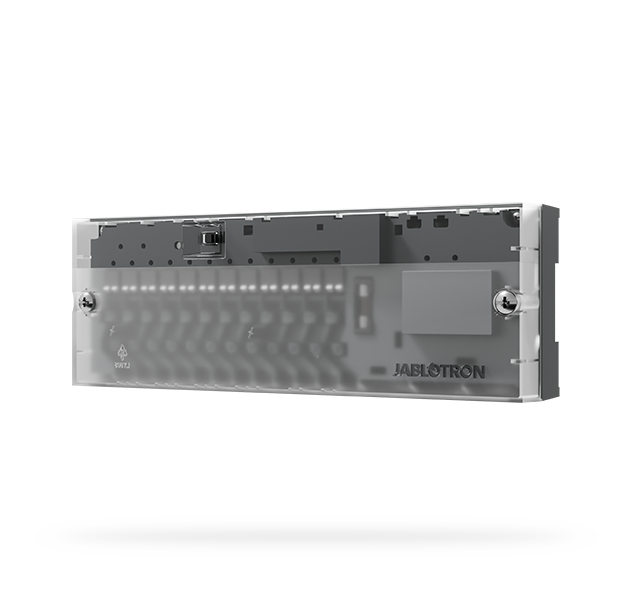

Modul na ovládanie hlavíc podlahového kúrenia

Ako funguje regulácia teploty v systéme JABLOTRON 100+?

Jednotka na nezávislé spínanie až 12 termoelektrických hlavíc teplovodného podlahového vykurovania, zdroja tepla a cirkulačného čerpadla na základe pokynov od systémových termostatov. Jednoduchá inštalácia priamo do podlahového rozdeľovača.
