Ovládanie elektrického pohonu uzávieru vody typom U.S.SOLID

Modul PG výstupu | Inštalačná krabička

Zapojenie prvkov

Zapojenie vyžaduje znalosť manuálov všetkých použitých komponentov.

Na obrázku nižšie je zobrazené schéma príkladu prepojenia jednotky pohonu uzáveru s modulom JB-111N.

• V zapojení je použité zbernicové PG pre ovládanie pohonu ventilu.
• Pripojením uzáveru k napätiu 12V sa uzáver počas 8 sekúnd otvorí, odpojením sa uzáver so stejným časom zatvorí.
• Na module musí byť nastavená príslušná adresa podľa použitého PG výstupu.

Zapojenie uzáveru vody k modulu PG výstupu

Nastavenie a naprogramovanie systému

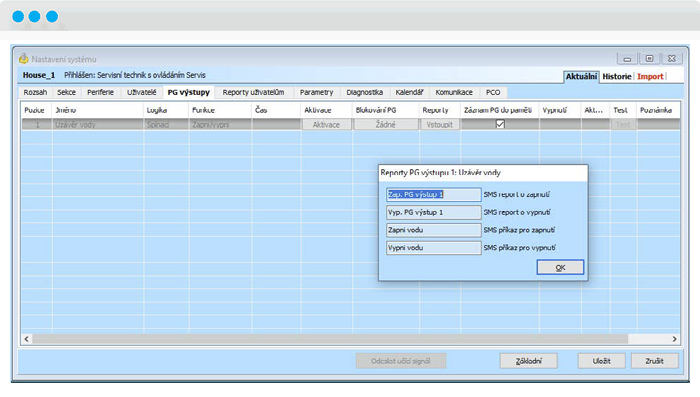

1. Vo F-Linku v záložke PG výstupy nastavíme správanie jedného z PG výstupov. Ten bude pomocou jedného PG modulu ovládať napájanie uzáveru. Pre prehľadnosť si PG výstup pomenúvame a ponecháme mu spínaciu logiku aj funkciu „ Zapni/vypni“.

Nastavenie funkcie PG výstupu

2. Bezdrôtový modul JB-111N pre svoju funkciu vyžaduje naučenie výrobného kódu ústredne. Na module podľa manuálu nastavte adresu podľa použitého výstupu PG1.

Nastavenie adresy PG modulu JA-150N podľa tabuľky v manuáli

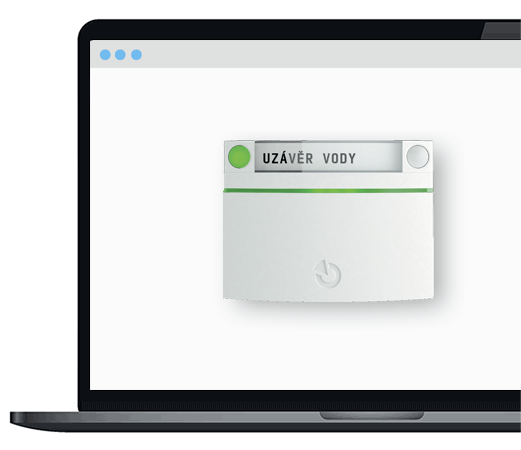

3. Pre priradenie ovládacieho alebo len indikačného segmentu na klávesnici je potrebné v záložke Periférie tlačidlom Vstúpiť otvoriť vnútorné nastavenie. U príslušného segmentu vyberte PG výstup a priraďte mu ovládaciu funkciu „ PG Vypnúť/PG Zapnúť“ alebo indikačnú funkciu „Indikuje PG“.

Nastavenie segmentu klávesnice

4. Nastavenie segmentu pre ovládanie výstupu PG1 s možnosťou zapnutia aj vypnutia a voľbou autorizácie. Pri požadovanej autorizácii bude potrebné oprávneným používateľom nastaviť oprávnenie na ovládanie PG1 v záložke Používatelia.

Ovládanie lokálne i vzdialene

Uzáver vody je možné ovládať lokálne zo segmentu klávesnice aj vzdialene mimo objekt. Pre vzdialený spôsob je možné použiť webovú alebo mobilnú aplikáciu MyJABLOTRON kliknutím na virtuálny segment alebo SMS príkaz s nastaviteľným textom.

Ovládanie pomocou SMS príkazov

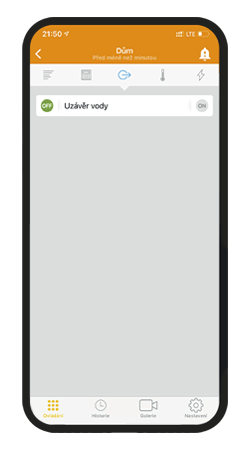

Mobilná aplikácia MyJABLOTRON

Webová aplikácia MyJABLOTRON

Základné riešenie je možné rozšíriť o inteligentné automatické varianty

1. Automatické vypínanie uzáveru pri zatopení vodou

Automatické vypínanie uzáveru pri zatopení vodou umožňuje vypnutie uzáveru vody pri detekcii zatopenia akýmkoľvek záplavovým detektorom inštalovaným v objekte.

Poplachom zatopenia dôjde k aktivácii PG výstupu, ktorý ovláda ventil uzáveru. Nižšie uvedené nastavenie PG výstupu 1 zabezpečí, že po odoznení záplavy nedôjde k odblokovaniu uzáveru vody. To bude možné iba manuálne zo segmentu klávesnice.

Príklad prvkov na doplnenie

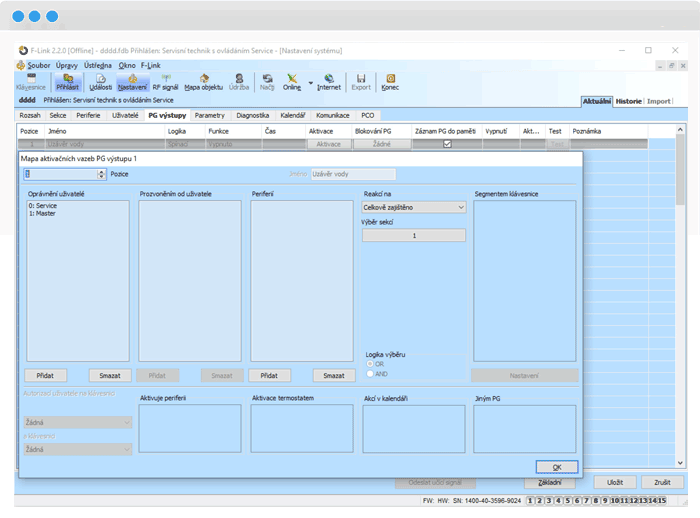

Nastavenie PG výstupu 1 pre aktiváciu zatopením

2. Automatické vypínanie uzáveru so zabezpečením sekcie

Táto varianta zabezpečuje vypnutie vody v prípade celkového zabezpečenia objektu.

Pri zabezpečení objektu dôjde k uzavretiu prívodu vody, následne pri príchode a odistení objektu dôjde k opätovnému zapnutiu vody.

Ak sa objekt skladá z väčšieho počtu sekcií, kedy je požadované odpojenie vody až pri zabezpečení všetkých sekcií, je potrebné vytvoriť spoločnú sekciu.

Uzavretie ventilu vody sa potom vykoná až pri zabezpečení tejto spoločnej sekcie.

Nastavenie PG výstupu pre aktiváciu zatopením

Pozor, táto aplikácia môže byť nežiaduca v prípade použitia oneskorených štartov domácich spotrebičov (automatická práčka, umývačka riadu a pod.).

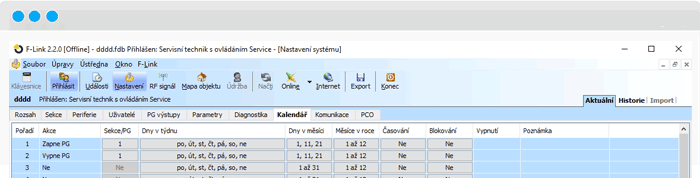

3. Automatické vypínanie a zapínanie uzáveru vody kalendárom

Je možné využiť tam, kde je v zabezpečenom stave systému požadované automatické zapnutie alebo vypnutie vody v definovaný čas a deň (napr. pri automatickom zavlažovaní záhrady).

V našom príklade je zvolená kalendárna akcia, ktorá približne každých 10 dní na krátky čas zapne i vypne uzáver vody. Zavlažovanie tak bude prebiehať niekoľko minút (podľa dĺžky impulzu daného PG) vždy 1., 11. a 21. deň v každom mesiaci.

Nastavenie PG výstupu pre aktiváciu zatopením
