Ovládanie garážových brán bezdrôtovým signálnym modulom výstupov PG
Obsah
Zabezpečovací systém JABLOTRON 100+ umožňuje pomocou prejazdovej zásuvky s vyvedeným výstupom PG ovládať garážové brány s dôrazom na rýchlosť a jednoduchosť inštalácie.

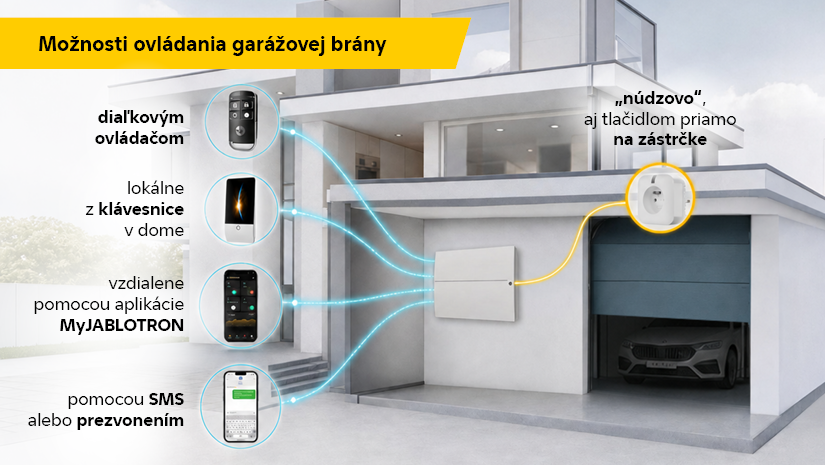

Používateľsky je možné ovládať garážové brány
 |  |  |  |  |  |
| lokálne segmentom klávesnice | vzdialene pomocou aplikácie MyJABLOTRON | prostredníctvom SMS alebo prerezaním linky | dálkovým ovládačom | bliknutím dálkových svetiel | v núdzovom režime alebo tlačidlom priamo na zásuvke |
Potrebné vybavenie
Ústredňa
Výstupný modul

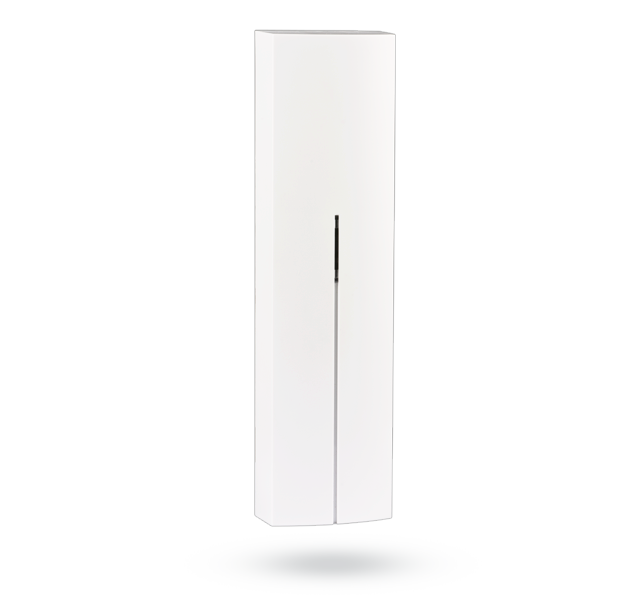

Rádiový modul
Vysielač
Ostatné
SIM kartaBezpečnostná SIM pre ovládanie cez aplikáciu MyJABLOTRON
SoftwareF-Link 2.6.1 a novší
Zapojenie prvkov
Zapojenie vyžaduje znalosť manuálov všetkých použitých komponentov.
Každý pohon má svorky na inom mieste a pod rôznym označením, preto je nutné preštudovať manuál používaného pohonu, prípadne kontaktovať dodávateľa pohonu.
Obr.1.: Zapojenie prejazdovej zásuvky do prípravy na strope a zapojenie napájania pohonu.
Nastavenie a programovanie systému
Vo F-Linku postačí nastaviť PG logiku, ktorá respektuje impulz zásuvky napríklad 1 sekundu.
- Nastavenie PG logiky. Pojmenujte PG výstup, nastavte spínaciu logiku, fungovanie impulzu a jeho dĺžku, napr. 1 sekundu.
Nastavenie PG logiky
- Vnútorné nastavenie zásuvky JB-162N-PLUG.
Nastavenie bezdrôtovej zásuvky

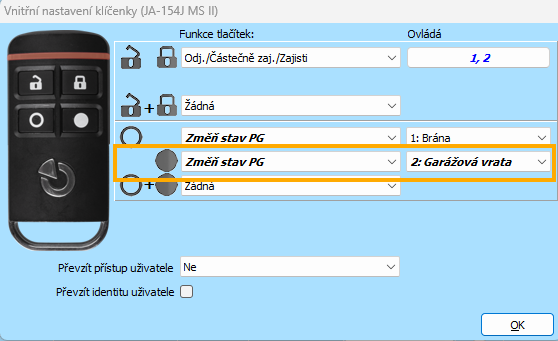

- Nastavenie kľúčenky na ovládanie PG výstupu, v príklade použitá kľúčenka JA-154J MS II.
Nastavenie kľúčenky
- Nastavenie segmentu na ovládanie pohonu z klávesnice.
Nastavenie klávesnice
Lokálne a diaľkové ovládanie
Garážové brány je možné ovládať núdzovo, vďaka umiestneniu zásuvky pri pohone, lokálne tlačidlom priamo na JB-162N-PLUG, na segmente klávesnice, ako aj diaľkovo mimo objektu. Na diaľkové ovládanie možno použiť aplikáciu MyJABLOTRON alebo diaľkový ovládač.
Mobilná aplikácia MyJABLOTRON
Webová aplikácia MyJABLOTRON
