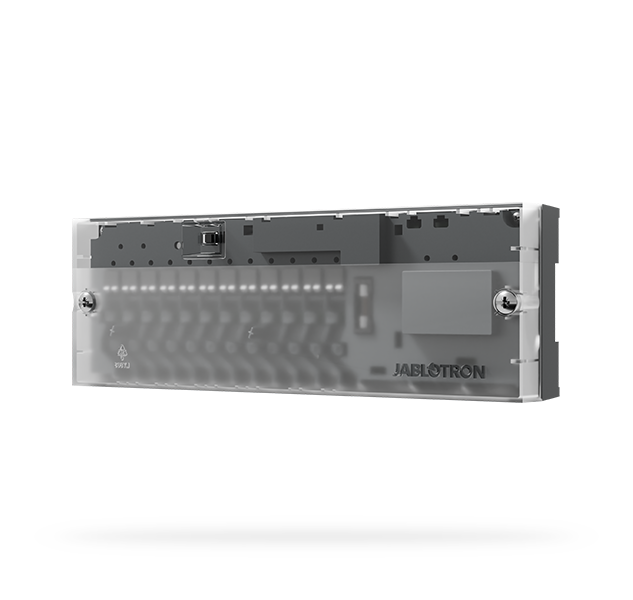

Name: Modul til styring af gulvvarmetelestater
SKU: JB-128N
Price: *** EUR
Availability: InStock

Kontakter til distributører

JABLOTRON hovedwebsted

Anvendelse MyCOMPANY

GDPR

På lager

<h3>Hovedspecifikationer</h3>

<div style="display:flex; flex-wrap:wrap; gap:32px; justify-content:center;">
  <ul style="list-style: none !important; list-style-type: none !important; padding-left:0; margin:0; flex:1 1 260px; max-width:300px;">
    <li style="position:relative;padding-left:45px;min-height:32px;background:url('https://www.jablotron.com/file/edee/portal-products/cs/jb-111tp/ico_dimensions.png') no-repeat 0 50% / 40px 40px;margin-bottom:0.8em;">
      245 x 90 x 50 mm
    </li>
    <li style="position:relative;padding-left:45px;min-height:32px;background:url('https://www.jablotron.com/file/edee/portal-products/cs/jb-111tp/ico_power.png') no-repeat 0 50% / 40px 40px;margin-bottom:0.8em;">
      Ekstern strømforsyning 230 V
    </li>
    <li style="position:relative;padding-left:45px;min-height:32px;background:url('https://www.jablotron.com/file/edee/portal-products/cs/jb-111tp/ico_consumption.png') no-repeat 0 50% / 40px 40px;margin-bottom:0.8em;">
      6 mA nominel forbrug fra 12 V BUS
    </li>
    <li style="position:relative;padding-left:45px;min-height:32px;background:url('https://www.jablotron.com/file/edee/portal-products/cs/jb-111tp/ico_consumption_max.png') no-repeat 0 50% / 40px 40px;margin-bottom:0.8em;">
      1,8 A maksimalt strømforbrug fra 230 V
    </li>
	  <li style="position:relative;padding-left:45px;min-height:32px;background:url('https://www.jablotron.com/file/edee/portal-products/cs/jb-111tp/ico_compatability.png') no-repeat 0 50% / 40px 40px;margin-bottom:0.8em;">
      JA-103K, JA-107K
    </li>
  </ul>

  <ul style="list-style: none !important; list-style-type: none !important; padding-left:0; margin:0; flex:1 1 260px; max-width:300px;">

<li style="position:relative; padding-left:50px; display:flex; align-items:center; background:url('https://www.jablotron.com/file/edee/portal-products/cs/jb-111tp/ico_acces.png') no-repeat 0 50% / 40px 40px; margin: 0 0 5px 0 !important; list-style:none; line-height:0 !important; min-height:0 !important; height:45px !important;">
    <div style="display: flex; align-items: center; gap: 8px; margin: 0 !important; padding: 0 !important; height: 100%;">
        <a href="https://portal.jablotron.com/da/p/JB-111TP" style="display: flex; align-items: center; padding: 0; margin: 0; line-height: 0;">
            <img style="height: 50px !important; width: auto; display: block; margin: 0;" src="https://www.jablotron.com/file/edee/portal-products/cs/icons/jb-111tp.png">
        </a>
        <a href="https://portal.jablotron.com/da/p/JB-111TH" style="display: flex; align-items: center; padding: 0; margin: 0; line-height: 0;">
            <img style="height: 50px !important; width: auto; display: block; margin: 0;" src="https://www.jablotron.com/file/edee/portal-products/cs/icons/jb-111th.png">
        </a>
        <a href="https://portal.jablotron.com/da/p/JB-150N-HEAD" style="display: flex; align-items: center; padding: 0; margin: 0; line-height: 0;">
            <img style="height: 50px !important; width: auto; display: block; margin: 0;" src="https://www.jablotron.com/file/edee/portal-products/cs/icons/jb-150n-head.png">
        </a>
    </div>
</li>

    <li style="position:relative;padding-left:45px;min-height:32px;background:url('https://www.jablotron.com/file/edee/portal-products/cs/jb-111tp/ico_outputs.png') no-repeat 0 50% / 40px 31px;margin-bottom:0.8em;">
      	<strong>12 udgange</strong> til telestater 230 V / op til 2 W<br>
		<strong>1x udgang</strong> til cirkulationspumpe 230 V / op til 1 A<br>
		<strong>1x udgang</strong> udgang til NO-styring af varmekilde (op til 230 V / 1 A)</li>

  </ul>
</div>

<div style="display: flex; flex-wrap: wrap; align-items: center; justify-content: center; gap: 32px;"><img alt="Obrázek" src="https://www.jablotron.com/file/edee/portal-products/cs/jb-128n/jb-128n_400x400px_02.jpg" style="width:400px; height:400px; object-fit:cover; flex-shrink:0; max-width:100vw;" />
<div style="flex: 1; min-width: 220px; max-width: 600px;">
<h2>Zonestyring hurtigt og nemt</h2>

<p>Modulet gør det muligt at koble <strong>JABLOTRON 100+ systemet</strong> til et vandbaseret gulvvarmesystem.</p>

<p>Det kan regulere op til 12 uafhængige varmekredsemed telestater drevet af 230 V. Hver telestat har et strømforbrug på op til <strong>2 W</strong>.</p>

<p>Modulet kan også styre en ekstra cirkulationspumpe og en varmekilde. Begge ekstra udgange aktiveres automatisk, når mindst én varmekreds varmer.</p>
</div>
</div>

<div style="display: flex; flex-wrap: wrap; align-items: center; justify-content: center;">
<div style="flex: 1; min-width: 220px; max-width: 1000px;">
<h2>Nem installation direkte i fordeleren</h2>

<p>Modulets base er designet til nem installation ved hjælp af kabelbindere direkte på rørene i gulvvarmefordeleren. Alternativt er det også muligt at montere den på en DIN-skinne eller en plan overflade.</p>

<p>Skrueløse terminaler og praktiske løsninger til fastgørelse af kabler hjælper med effektiv tilslutning og organisering af strøm- og kommunikationskabler i basen. Derefter lukkes den midterste del med elektronik, der indeholder udgangsterminaler til de enkelte telestater. Efter tilslutning af telestaterne med fastgørelse af kabler ved hjælp af labyrinten er det blot at sætte topdækslet på, og så er du færdig.</p>

</div>
	</div>


<div style="display:flex; align-items:center; justify-content:center;"><img alt="Jablotron schéma" src="https://www.jablotron.com/file/edee/portal-products/da/jb-128n/jb-128n_connection_da.svg" style="max-width:1000px; height:auto;" /></div>

<div style="display: flex; flex-wrap: wrap; align-items: center; justify-content: center;">
<div style="flex: 1; min-width: 220px; max-width: 1000px;">
<h2>Smarte indbyggede funktioner gør det nemmere at indstille</h2>

<p>Hver udgang til en telestat tilknyttes en PG-udgang, som styres af en termostat. Alt andet håndteres automatisk af modulet:</p>

<ul>
<li>Der er en justerbar forsinkelse og overlap ved start af varmekilde og cirkulationspumpe, hvilket giver den nødvendige tid til at åbne og lukke telestaten. Funktionen forhindrer unødvendig opvarmning hvis systemet er lukket og sikrer samtidig afkøling af varmekredsen.</li>
<li>Frostbeskyttelse: uden for fyringssæsonen aktiveres telestater og pumpe kortvarigt med faste intervaller.</li>
<li>Der kan tilsluttes en ekstern NC-sikkerhedstermostat til modulet, som ved overophedning automatisk lukker alle udgange for at forhindre skader på gulvet.</li>
<li>Den manuelle kontakt AUTO / ALL ON gør det muligt at aktivere alle udgange til manuel styring, selv uden tilsluttet eller aktiveret central. Det gør det f.eks. muligt at udtørre nybyggeri eller manuelt regulere temperaturen, inden resten af systemet installeres.</li>
</ul>
<div style="display:flex; align-items:center; justify-content:center;">
<video allowfullscreen="" class="qsKsyzoKpy" controls="" id="iu2qa4" loop="" playsinline="" poster="https://www.jablotron.com/file/edee/portal-products/cs/jb-128n/jb-128n_expl_rotace_noblur.jpg" preload="metadata" src="https://www.jablotron.com/file/edee/portal-products/cs/jb-128n/jb-128n_expl_rotace_noblur.mp4" style="max-width:900px; width:100%; height:auto;">&nbsp;</video>
</div>
</div>
	</div>



<div style="display: flex; flex-wrap: wrap; align-items: center; justify-content: center;">
<div style="flex: 1; min-width: 220px; max-width: 1000px;">



<h2>

  <span style="display:inline-block;width:32px;height:32px;background:#d32f2f;border-radius:50%;position:relative;vertical-align:middle;margin-left:8px;">
    <span style="position:absolute;top:50%;left:10%;width:80%;height:7px;background:white;border-radius:2px;transform:translateY(-50%);"></span>
  </span>&nbsp;&nbsp;&nbsp;Hvad skal man være opmærksom på ved projektering af systemet
</h2>

<ul style="list-style: none !important; list-style-type: none !important; padding-left: 0;">
  <li style="display: flex; align-items: flex-start;">
    <span style="flex: none; display: inline-block; width: 18px; height: 18px; margin-right: 8px; margin-top: 2px; border-radius: 50%; background: #fff; border: 2px solid #424242; box-sizing: border-box; text-align: center; line-height: 15px; font-weight: bold; font-family: sans-serif; color: #FFD600; font-size: 15px;">×</span>
    <span style="flex: 1;">Modulet er ikke udstyret med abotagekontakt, da det ikke er en alarmkomponent. Ved installationer, der skal opfylde sikkerhedsklasse 2 i henhold til EN 50131, skal modulet tilsluttes en dedikeret busudgang på centralen eller bag en JA-110T busseparator for at beskytte bussen.</span></li>
  <li style="display: flex; align-items: flex-start;">
    <span style="flex: none; display: inline-block; width: 18px; height: 18px; margin-right: 8px; margin-top: 2px; border-radius: 50%; background: #fff; border: 2px solid #424242; box-sizing: border-box; text-align: center; line-height: 15px; font-weight: bold; font-family: sans-serif; color: #FFD600; font-size: 15px;">×</span>
    <span style="flex: 1;">Modulets udgange forsynes via terminalerne på sikkerhedstermostaten NC (to røde terminaler). Hvis termostaten ikke er tilsluttet, skal de røde terminaler forbindes permanent,
f.eks. med en ledning på 1,5 mm<sup>2</sup> (der løber op til 1 A ved 230 V AC gennem terminalerne), så udgangene kan fungere. Skal de røde klemmer være permanent forbundet.</span> </li>
  <li style="display: flex; align-items: flex-start;">
    <span style="flex: none; display: inline-block; width: 18px; height: 18px; margin-right: 8px; margin-top: 2px; border-radius: 50%; background: #fff; border: 2px solid #424242; box-sizing: border-box; text-align: center; line-height: 15px; font-weight: bold; font-family: sans-serif; color: #FFD600; font-size: 15px;">×</span>
    <span style="flex: 1;">Modulet kræver både BUS-forbindelse til systemet og ekstern 230 V strømforsyning for at fungere. Hvis den eksterne strøm afbrydes, stopper kommunikationen med systemet.</span>
  </li>
  <li style="display: flex; align-items: flex-start;">
    <span style="flex: none; display: inline-block; width: 18px; height: 18px; margin-right: 8px; margin-top: 2px; border-radius: 50%; background: #fff; border: 2px solid #424242; box-sizing: border-box; text-align: center; line-height: 15px; font-weight: bold; font-family: sans-serif; color: #FFD600; font-size: 15px;">×</span>
    <span style="flex: 1;">For at undgå strømspidser aktiveres telestatudgangene gradvist. Når alle tildelte PG‘er aktiveres samtidig, aktiveres nogle udgange derfor bevidst med et par sekunders forsinkelse.</span>
  </li>

</ul>
	<div style="margin-top: 50px; display:flex; align-items:center; justify-content:center;"><a target="_blank" href="https://portal.jablotron.com/da/hvordan-fungerer-temperaturstyring-i-jablotron-100" style="display:inline-block; padding:12px 32px; background:#FFD600; color:#000;
            text-decoration:none; font-weight:bold; border:none; border-radius:8px;
            font-size:1.1em; box-shadow:0 2px 8px rgba(0,0,0,0.10); text-align:center;
            transition: background 0.15s;">Læs mere om forberedelse af installation og tilslutning af JABLOTRON 100+ til varmesystemet</a></div>

	</div>
	</div>

Modul til styring af gulvvarmetelestater

Hvordan fungerer temperaturstyring i JABLOTRON 100+?

Enhed til uafhængig styring af op til 12 telestater til vandbaseret gulvvarme, varmekilder og cirkulationspumper efter signaler fra systemets termostater.
Nem montering direkte i fordeleren til gulvvarmen.
