Opvarmningsstyring med trådløs PG-udgangsmodul – JB-162N-PLUG

Udgangsmodul | Radiomodul

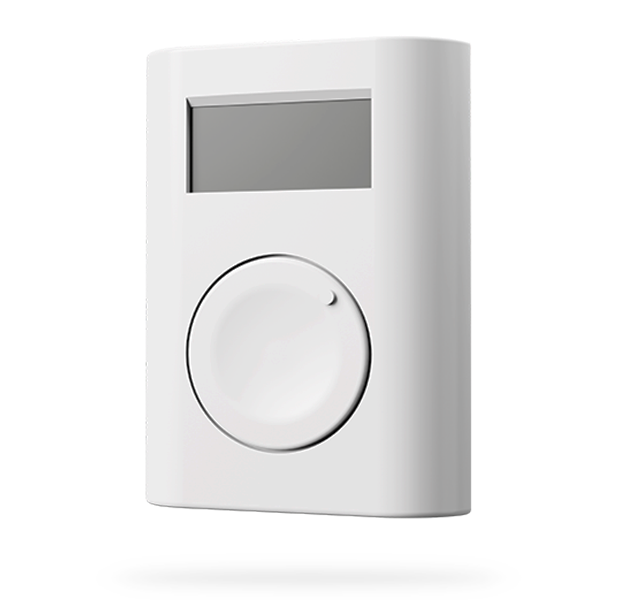

Termostat | Termometer

Andet

Software

F-Link 2.6.1 og nyere på grund af understøttelse af JB-162N-PLUG periferiudstyr

Kabelføring

Tilslutning af produktet kræver kendskab til manualer for alle anvendte komponenter.

Fig. 1: Tilslutning af gennemgangsstrømstik til strømudtag nær kedlen, kabel til kedlens kontrolterminal.

I praksis skal du blot tilslutte JB-162N-PLUG stikket til strømudtaget nær kedlen og derefter forbinde udgangskablet til kedlens kontrolterminaler. Hver kedel har terminalerne placeret forskellige steder og med forskellige betegnelser, så det er nødvendigt at studere manualen for den specifikke kedel eller kontakte kedelleverandøren.

Opsætning og programmering

1. Opsæt PG-logikken. Navngiv PG-udgangen, f.eks. "Opvarmning", og indstil funktionen til TIL/FRA.
2. Registrer termostaten på en vilkårlig position i systemet og indstil den til PG Opvarmning.
3. Registrer JB-162N-PLUG stikket på en vilkårlig position i systemet og indstil det til PG Opvarmning.
4. Registrer alarmen i JABLOTRON CLOUD.

Opsætning af PG-logik

Opsætning af PG-logik

Lokal og fjernstyring

Opvarmningen kan styres lokalt direkte fra termostaten, men meget lettere styring er mulig via mobilappen MyJABLOTRON.

Styring:

Indstillinger:

Brugeren kan indstille temperaturer og timere for termostaten i deres MyJABLOTRON-app under termostatindstillingerne.

Mere avancerede indstillinger kan også foretages af installatøren via MyCOMPANY-app'en. De interne termostatindstillinger kan tilgås i listen over periferiudstyr. Her kan der ud over tidsplanen også findes avancerede indstillinger.

Bemærk: Når der anvendes termometer JA-111TH / JA-151TH, skal PG Opvarmning tildeles i MyCOMPANY, da det er en CLOUD-funktion.
