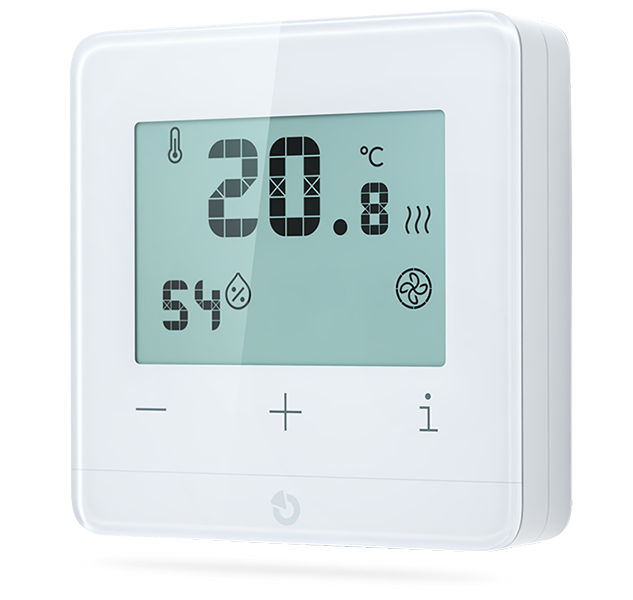

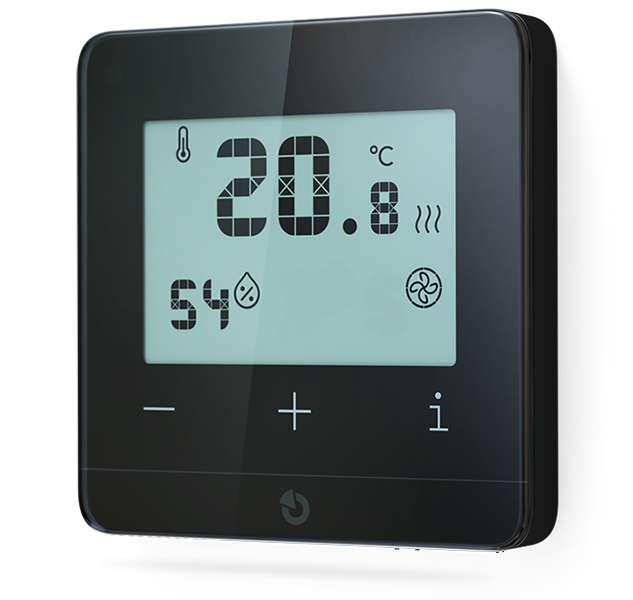

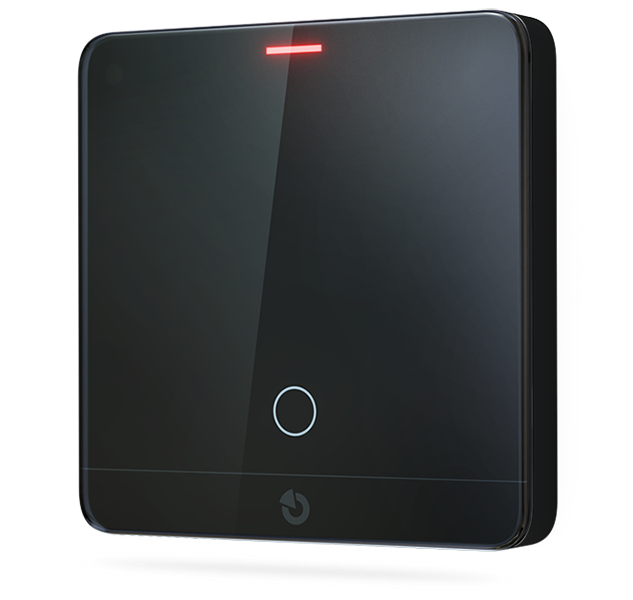

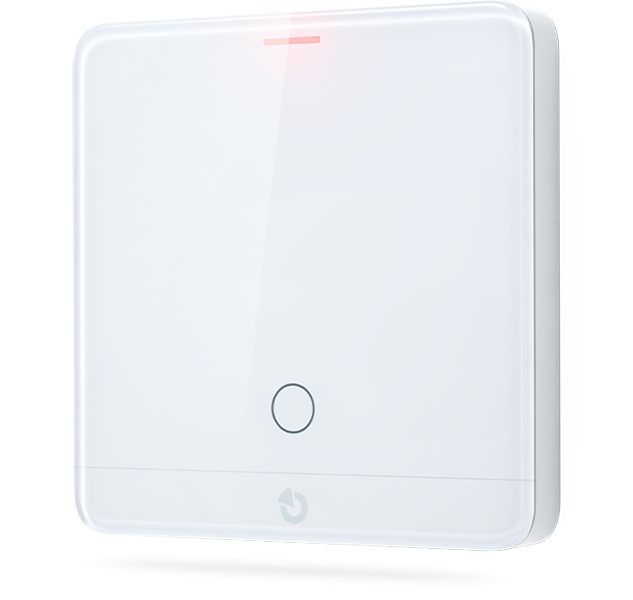

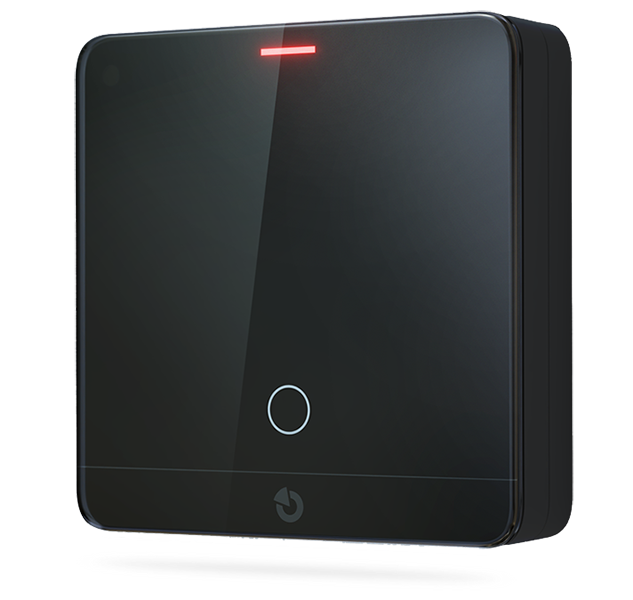

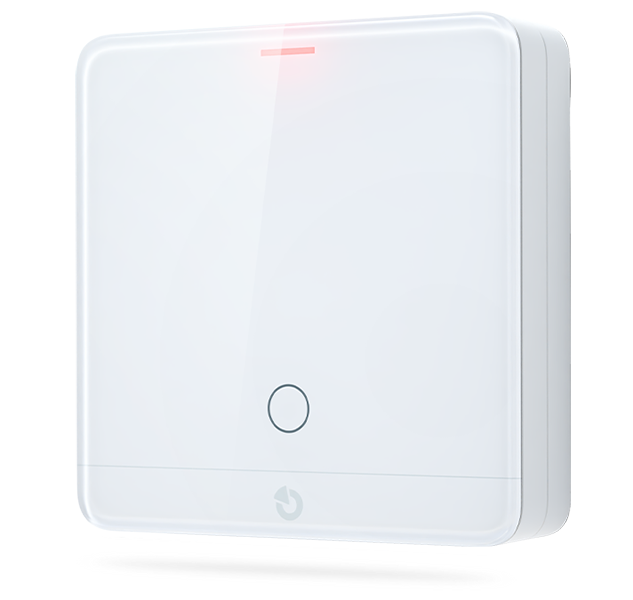

Comment fonctionne la régulation de température dans JABLOTRON 100+ ?

En comparant les valeurs mesurées et les valeurs actuellement demandées, ils envoient des commandes à la centrale pour activer/désactiver les sorties PG affectées aux différents modes de chauffage, de refroidissement et de ventilation.

Les thermostats fonctionnent en coopération avec la centrale. Selon les réglages de sécurité, ils raccourcissent automatiquement la période de confort dans le programme de température. En fonction du blocage de la sortie PG, ils arrêtent automatiquement le chauffage lorsqu’il n’est pas nécessaire, par exemple lorsqu’une fenêtre est ouverte ou lorsqu’aucun mouvement n’a été détecté dans la pièce pendant une longue période. Ces fonctionnalités uniques réduisent significativement les coûts d’exploitation du système de chauffage.

La centrale sert de centre de distribution

La centrale du système assure une communication distante bidirectionnelle avec l’utilisateur et transmet aux thermostats individuels les réglages utilisateur et les instructions de commande. Ce faisant, elle fournit au thermostat les informations nécessaires sur les événements dans le système.

Dans l’autre sens, la centrale reçoit les commandes des thermostats et les compare aux conditions de blocage définies. Il en résulte l’activation/la désactivation des différentes sorties PG, que la centrale transmet au système via le bus ou la radio.

La centrale fournit également une alimentation de secours aux thermostats sur bus.

Les périphériques de sortie commutent les appareils raccordés

Qu’il s’agisse d’une unité complexe de régulation du chauffage par le sol, d’une tête de vanne séparée, d’une prise intelligente ou d’un relais universel, les éléments de sortie recopient simplement l’état des sorties PG affectées. Sur cette base, ils alimentent ou coupent l’appareil raccordé, ou bien ouvrent/ferment la vanne du radiateur.

Cette solution rend l’ensemble du système très flexible et permet la connexion via bus ou sans fil d’un large éventail d’appareils, sans nécessiter de travaux de construction associés. Une commande de zones intelligente et économique peut ainsi être ajoutée ultérieurement lorsqu’elle n’avait pas été prévue à l’origine.

Limites du système

Le nombre de thermostats dans le système n’est limité que par le nombre de périphériques libres. Toutefois, il faut tenir compte des limites de transmission sans fil :

• Les périphériques sans fil ne peuvent être programmés dans le système qu’aux positions 1 à 120.
• Seules les sorties PG aux positions 1 à 32 peuvent être transmises sans fil.

Applications les plus courantes

La flexibilité décrite ci-dessus permet de mettre en œuvre une variété d’applications, selon les besoins spécifiques du client et les possibilités du bâtiment où le système est installé. Par simplicité, nous résumons les trois méthodes les plus courantes.

Commande locale

Cela concerne les situations où le système JABLOTRON est nécessaire pour couvrir un espace plus restreint. C’est typiquement le cas si l’espace a été ajouté ultérieurement, ou s’il fait partie d’un bâtiment plus grand où la solution de chauffage et de ventilation existante est insuffisante, ou si un contrôle de température à distance est requis à cet endroit. Dans ces cas, il s’agit généralement d’une solution entièrement sans fil, où un thermostat commande une source de chaleur séparée, souvent électrique, un ventilateur ou un sèche-serviettes. Par exemple :

• Une salle de bains dans un appartement ancien avec un sèche-serviettes électrique et un ventilateur d’extraction ajoutés ; leur automatisation aide à prévenir un assèchement problématique et l’apparition de moisissures.
• Un chalet avec un chauffage électrique additionnel, que le thermostat utilise non seulement pour réguler la température, mais qui permet aussi à l’utilisateur de chauffer le chalet à distance bien avant l’arrivée et d’allumer ensuite le poêle.
• Un abri de jardin ou un garage indépendant, où le thermostat utilise un chauffage direct pour maintenir une température sûre, etc.

Commande centralisée

Une solution courante, typique des maisons familiales anciennes et de bâtiments similaires. Un nombre limité de thermostats, situés à des points de référence (p. ex. le salon et le palier à l’étage), commande une seule source de chaleur commune, généralement une chaudière à gaz ou électrique.

Dans ce cas, l’ensemble du bâtiment est chauffé si au moins un des thermostats installés le demande. La chaleur de la chaudière est distribuée vers les radiateurs individuels ou le chauffage par le sol. La température dans les pièces individuelles est ensuite réglée manuellement à l’aide de têtes mécaniques ou, moins confortablement, en ouvrant une fenêtre.

Cette solution, axée sur de faibles coûts d’acquisition, entraîne généralement des coûts d’exploitation élevés à long terme. Pour réduire ces coûts, le système peut être facilement étendu avec davantage de thermostats sans fil et des têtes de vanne afin d’assurer au moins un contrôle partiel par zones dans les pièces où le chauffage n’est pas nécessaire en permanence.

Commande par zones

Une solution moderne qui minimise les coûts d’exploitation à long terme tout en maintenant le confort nécessaire. En commande par zones, chaque pièce est équipée de son propre thermostat, qui maintient localement la température souhaitée en commandant un radiateur spécifique, une boucle de plancher chauffant ou un chauffage électrique.

Grâce à la division en zones de régulation, différentes pièces peuvent être chauffées à des moments différents et à des températures différentes. Cela réduit considérablement le gaspillage de chaleur lorsque la pièce concernée n’est pas utilisée. La température de la pièce est pilotée selon un programme défini, de sorte qu’elle n’est portée à un niveau confortable qu’à des moments précis, typiquement :

• Dans le salon : en semaine l’après-midi et le soir, et toute la journée le week-end
• Dans la salle de bains : matin et soir chaque jour
• Dans la chambre : uniquement le matin chaque jour
• Dans les chambres d’enfants : en semaine le matin et l’après-midi, et toute la journée le week-end

Avec une commande par zones pour le chauffage à eau chaude, les thermostats commandent non seulement les pièces individuelles, mais aussi la chaudière ou la pompe à chaleur, comme en commande centralisée. Cependant, en n’utilisant la chaleur que dans des pièces sélectionnées, la source fonctionne moins longtemps et à une puissance plus faible, ce qui entraîne des économies significatives.

Préparation de la construction pour les thermostats

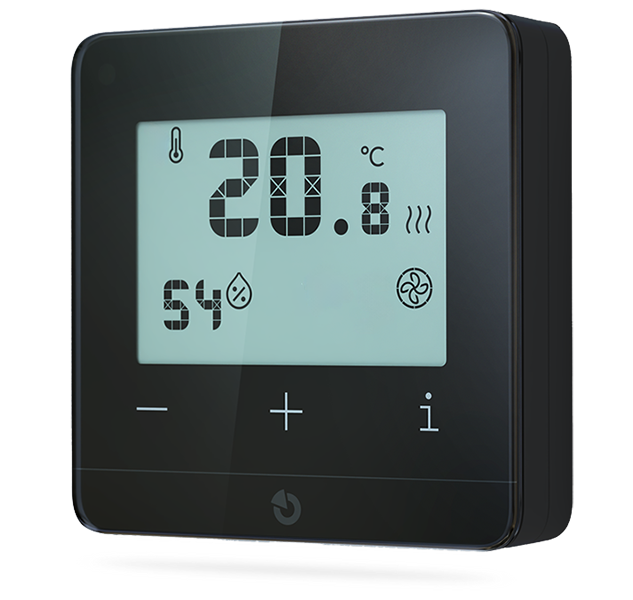

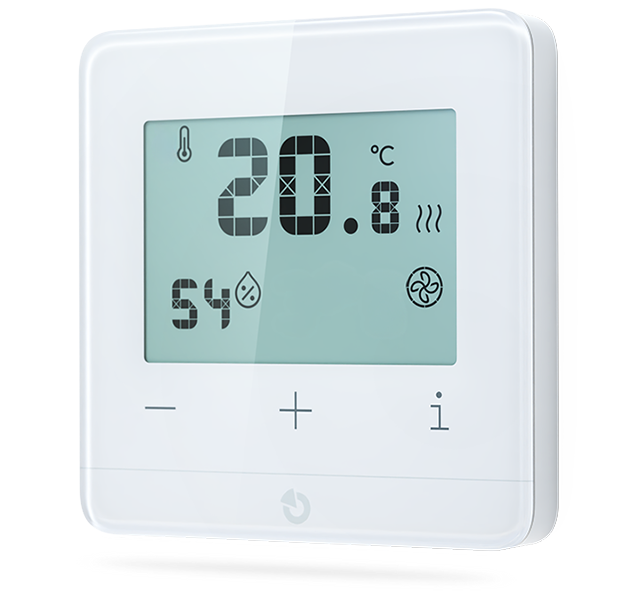

Les thermostats sans fil peuvent être installés à n’importe quel endroit, même a posteriori. Toutefois, s’il est possible d’installer un câblage dans le bâtiment, nous recommandons toujours d’utiliser des périphériques sur bus pour un fonctionnement durable sans maintenance, des coûts d’acquisition plus faibles et d’autres avantages. Pour les thermostats sur bus, il est nécessaire de choisir à l’avance l’emplacement correct où le câblage du bus aboutira.

Les recommandations générales de placement s’appliquent également aux thermostats JABLOTRON :

• Hauteur d’installation : 120 à 150 cm
• Un endroit sans ensoleillement direct susceptible d’influencer les mesures
• Un emplacement éloigné des fenêtres, qui pourraient influencer les mesures si elles restent ouvertes ou présentent des fuites
• Un endroit facilement accessible à l’utilisateur et où il n’y a pas de risque d’obstruction future par des meubles

En pratique, un emplacement approprié se situe généralement au-dessus des interrupteurs à l’entrée de la pièce, la hauteur idéale de l’axe du thermostat étant de 30 cm au-dessus de l’axe des interrupteurs. Amenez le câblage préparé vers une boîte d’encastrement avec un entraxe de vis de 60 mm, dans laquelle les thermostats sur bus peuvent être partiellement encastrés.

Si, pour une raison quelconque, il n’est pas possible d’encastrer la boîte, le thermostat peut également être monté en saillie. Dans ce cas, faites sortir le câblage du plâtre au centre de l’emplacement prévu pour le produit. Le câblage doit arriver à cet endroit par le haut ou par le bas afin de ne pas être endommagé lors du perçage pendant l’installation (les trous de montage sont disposés horizontalement).

Préparation pour la sonde de sol :

Faites passer une gaine de protection flexible d’un diamètre de 15 à 20 mm depuis la boîte d’installation du thermostat jusqu’au sol. La gaine de protection doit se terminer à la même hauteur que la structure de sol dans laquelle le chauffage lui-même sera posé.

L’extrémité de la gaine de protection, c’est-à-dire l’endroit où sera située la sonde de mesure, doit être à au moins 30 à 50 cm du mur, au milieu entre les boucles du chauffage au sol, afin de ne pas être trop proche du tube ou du câble. Scellez l’extrémité de la gaine de protection contre la saleté ou la pénétration de la chape.

Si le chauffage n’est pas encore posé, faites sortir la gaine de protection du mur à une hauteur appropriée (env. 4 cm sous le niveau zéro prévu, plutôt plus bas que plus haut) et laissez un excédent suffisamment long, p. ex. 1,5 m. Marquez la gaine de protection ; l’installateur de chauffage s’occupera de sa coupe finale et de son positionnement.

La sonde elle-même est installée lors de l’installation finale du thermostat en l’insérant simplement dans la gaine de protection jusqu’en butée.

Distribution du câblage du bus :

Le bus pour les thermostats peut être câblé en série, en arborescence (tree) ou en étoile, comme pour les autres périphériques sur bus. L’extrémité d’une branche doit toujours se terminer au dernier périphérique ou être isolée librement contre les courts-circuits. Il ne faut jamais créer une boucle fermée sur le bus.

Les thermostats, en tant que périphériques non liés à la sécurité, ne sont pas protégés par un contact anti-sabotage. Pour répondre aux exigences du Security Grade 2, ils doivent être raccordés séparément afin qu’en cas de sabotage du thermostat et de court-circuit du bus, le fonctionnement des éléments d’alarme ne soit pas compromis.

En pratique, une combinaison de câblage en série et en étoile peut être utilisée, où tous les éléments non liés à la sécurité sont connectés en série sur plusieurs branches se dirigeant dans différentes directions pour une couverture efficace de l’ensemble du bâtiment. Ces branches sont ensuite raccordées à un seul isolateur commun JA-110T ou à une seule sortie de bus dédiée de la centrale. Les éléments d’alarme doivent être raccordés à la seconde sortie ou se dériver du nœud avant l’isolateur.

Raccordement de JABLOTRON 100+ à des appareils spécifiques

1. Plancher chauffant à eau chaude

La solution la plus courante dans les maisons familiales modernes, permettant un choix variable de source de chaleur.

Pour la régulation, utilisez les modules JB-128N, qui peuvent commander indépendamment jusqu’à 12 circuits de chauffage par zones. Les sorties individuelles pour les actionneurs (têtes) de plancher sont simplement affectées à des sorties PG, commandées par les thermostats individuels lorsqu’un chauffage est requis. En même temps, le module peut également commuter automatiquement la source de chaleur et la pompe auxiliaire, assurant ainsi la circulation de l’eau de chauffage. Un seul produit peut donc couvrir facilement la commande de toute la maison.

Ce dont vous aurez besoin :

• Thermostats avec sondes de sol installées dans les différentes pièces.
• Actionneurs thermiques électrothermiques NC 230 V adaptés, avec une consommation maximale de 2 W. Vous pouvez consulter ou demander directement au fournisseur du système de chauffage du bâtiment le type spécifique compatible avec le collecteur concerné.
  • Lors des essais, nous avons constaté que les têtes T30NC de Salus étaient particulièrement efficaces. En plus des caractéristiques électriques, la dimension correcte et le pas de filetage pour le montage sur les vannes du collecteur sont essentiels.
• Module de commande du plancher chauffant à eau chaude JB-128N.
• Si, dans certains cas, il n’est pas possible de raccorder le module JB-128N à la source de chaleur centrale par câble, un relais universel adapté peut également être utilisé, voir point 5.

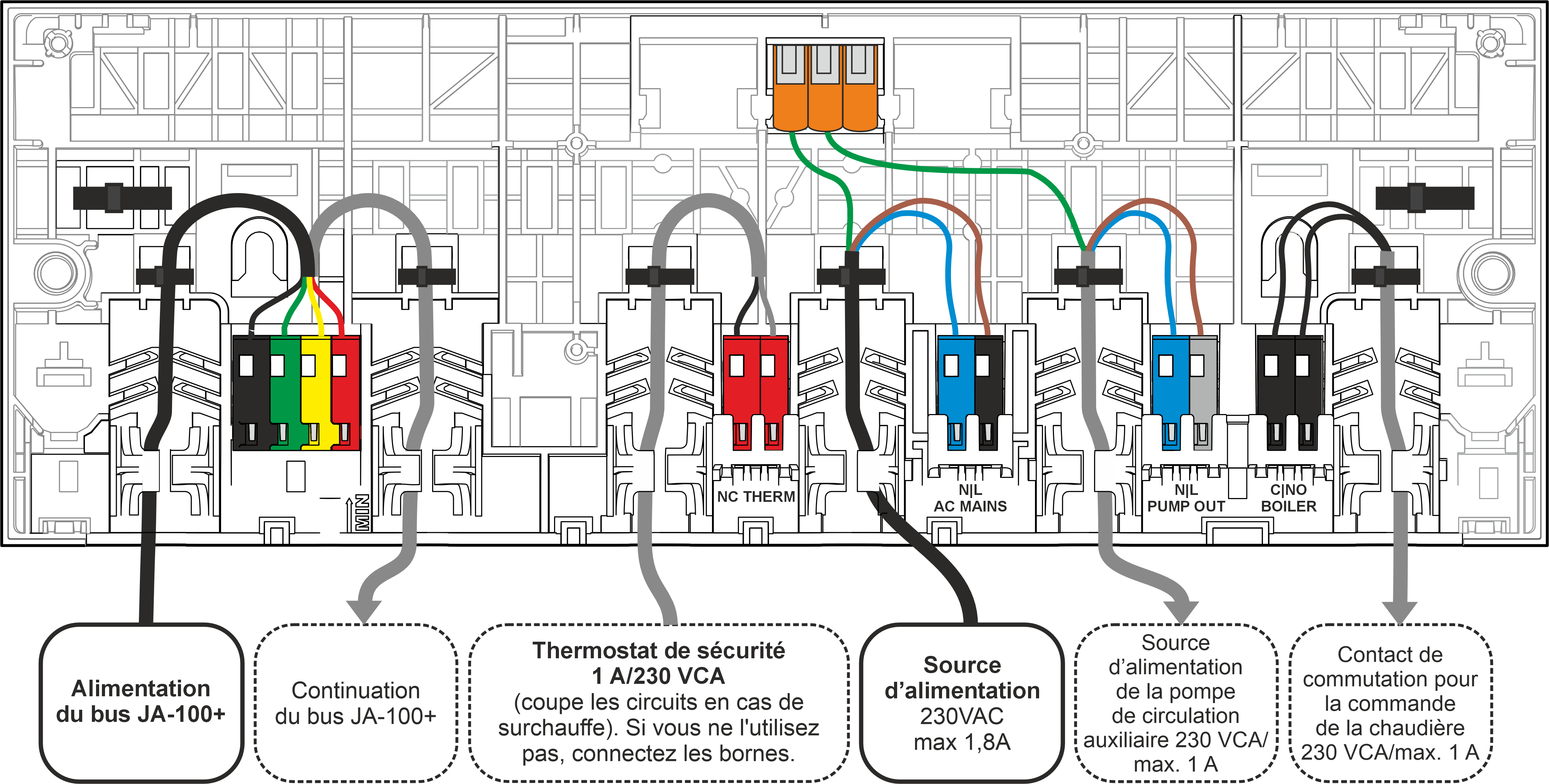

Préparation électrique pour JB-128N :

• Le module peut être installé dans un collecteur de plancher en le fixant directement sur les tuyaux avec du ruban, ou alternativement à côté sur un rail DIN ou une surface plane.
• Le module doit être raccordé au système via le bus à l’aide d’un câble approprié comportant au moins deux paires torsadées. Les câbles CC-01 ou CC-02 du portefeuille JABLOTRON sont idéaux, mais des câbles universels tels que SYKFY, UTP, etc. sont également acceptables.
• Le module nécessite également une alimentation permanente depuis le réseau 230 V. La configuration idéale est un câble CYKY-J 3x1,5 entre le collecteur de plancher et le tableau électrique, avec un fusible de circuit de 4 à 10 A.
• En option, le module peut être utilisé pour commander une source de chaleur (chaudière gaz/électrique ou pompe à chaleur). Le module commute une sortie à contact sec si au moins un circuit chauffe. La capacité de charge de la sortie est jusqu’à 1 A à 230 V AC ou 30 V DC.
  • Les bornes de commande de l’appareil sont généralement à contact sec, avec la logique suivante : connecté à GND = chauffage, déconnecté de GND = pas de chauffage ; un câble plus faible suffit donc souvent pour la commande. Toutefois, pour être suffisamment préparé pour l’avenir, nous recommandons de préparer un câble CYKY-J 3x1,5 entre le collecteur et la source de chauffage pour la commande.
  • Si la préparation du câblage n’est pas possible, la source de chaleur peut également être commandée par n’importe quel module de sortie de la gamme JABLOTRON, voir point 5.
• En option, vous pouvez également utiliser le module pour alimenter une pompe auxiliaire de circulation, qui s’enclenche automatiquement lorsqu’au moins un circuit chauffe.
  • Si la pompe fait partie du collecteur, elle peut être raccordée directement au module. Sinon, préparez un câble CYKY-J 3x1,5 entre le collecteur et la pompe.
  • Si la préparation du câblage n’est pas possible, la pompe peut également être commutée par n’importe quel module de sortie du portefeuille JABLOTRON. La fonction peut être définie dans le logiciel, voir la source de chaleur.
  • La pompe peut également être commandée directement par la source de chaleur (fourni par le fournisseur du système de chauffage).
• Un thermostat de sécurité NC peut aussi être raccordé au module ; il s’ouvrira lorsque la température de l’eau de chauffage à l’entrée du collecteur atteindra un niveau dangereusement élevé. Les sorties individuelles du module sont alimentées via ce thermostat de sécurité ; la capacité de charge des contacts du thermostat doit donc être d’au moins 230 V AC / 1 A. Si le thermostat n’est pas raccordé, les bornes du module doivent être pontées en permanence.
  • Si le thermostat est installé directement dans le collecteur, il peut être raccordé directement au module. Sinon, préparez un câble CYKY-J 5x1,5 entre les deux appareils, qui peut également servir à alimenter la pompe de circulation si elle se trouve près du thermostat.
