Contrôle d’un moteur de vanne d'arrêt d'eau électrique Regulus

Module de sortie PG | Boîtier d’installation

Connexion de la vanne d’arrêt d’eau au module de sortie PG

Connexion des périphériques

La connexion nécessite la connaissance des manuels de tous les périphériques utilisés.

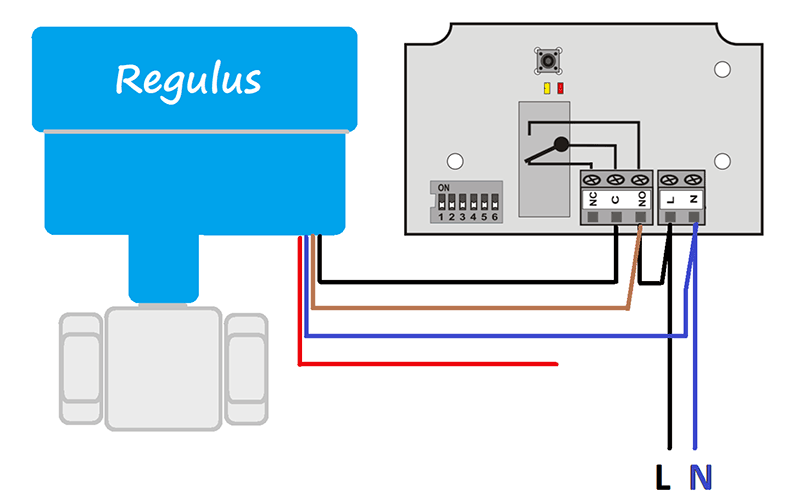

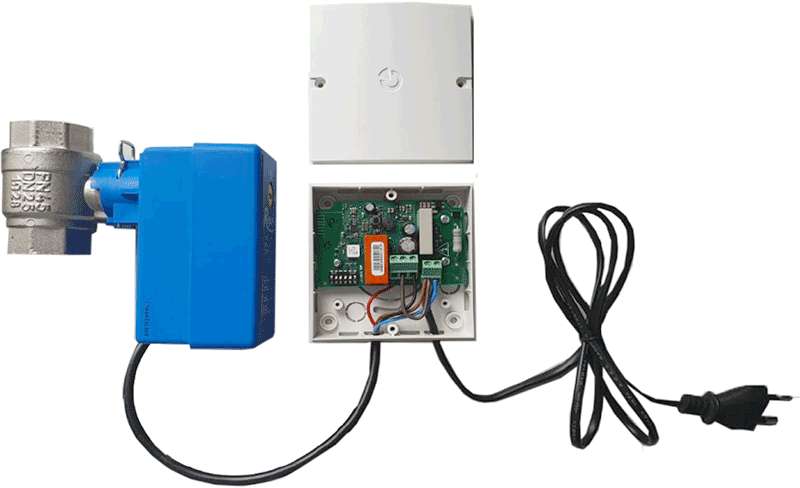

L’image ci-dessous montre un schéma avec un exemple de connexion de l’unité de moteur de la vanne d’arrêt au module JA-150N.

• Dans la connexion, un PG est utilisé pour contrôler le moteur de la vanne d’arrêt sous tension secteur 230V AC.
• L’application d’une tension de 230V sur le fil de commande noir fait ouvrir la vanne d’arrêt en 30 secondes. La déconnexion provoque la fermeture dans le même délai.
• La vanne d’arrêt doit être alimentée en permanence par le secteur.
• L’adresse correspondante doit être définie sur le module en fonction de la sortie PG utilisée.

Connexion de la vanne d’arrêt d’eau au module de sortie PG

Configuration et programmation du système

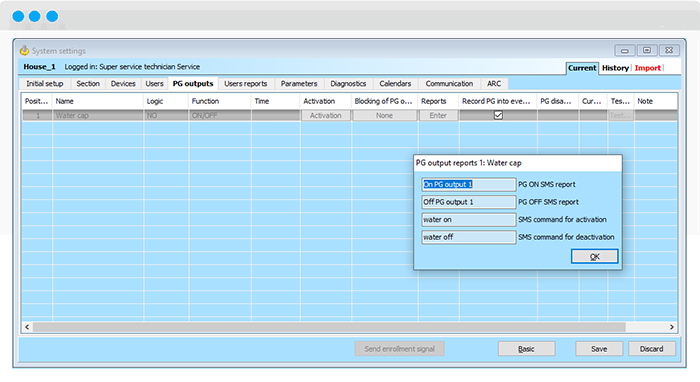

1. Dans F-Link, dans l’onglet des sorties PG, configurez le comportement d’une des sorties PG. Elle contrôlera l’alimentation du moteur via un module PG. Pour plus de clarté, nommez cette sortie PG et conservez sa logique de commutation ainsi que la fonction « On/Off ».

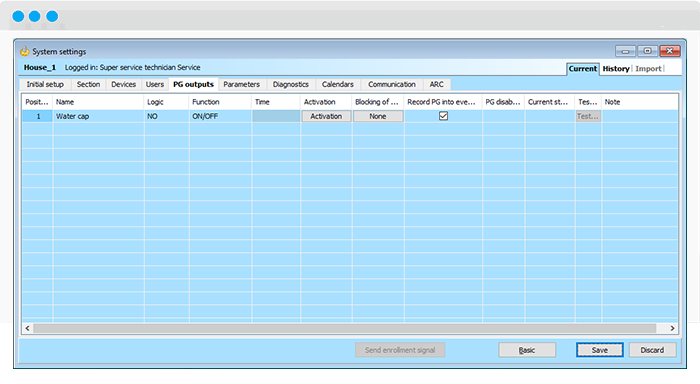

Configuration de la fonction de sortie PG

2. Le module sans fil JA-150N doit être appairé via le code de production de la centrale pour fonctionner. Configurez l’adresse sur le module en fonction de la sortie PG1 utilisée conformément au manuel.

Configuration de l’adresse du module PG JA-150N selon la table du manuel

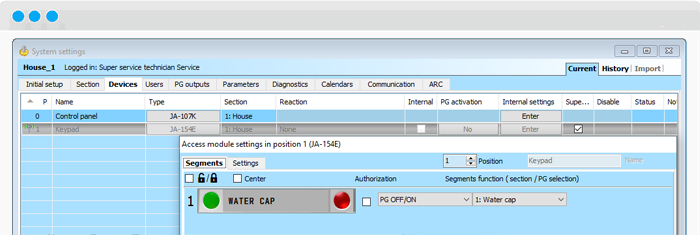

3. Pour attribuer un segment de contrôle ou d’affichage uniquement sur le clavier, ouvrez les réglages internes dans l’onglet Périphériques en appuyant sur la touche Entrée. Sélectionnez la sortie PG pour le segment concerné et attribuez-lui la fonction de contrôle « PG Off/PG On » ou la fonction d’affichage « Indique PG ».

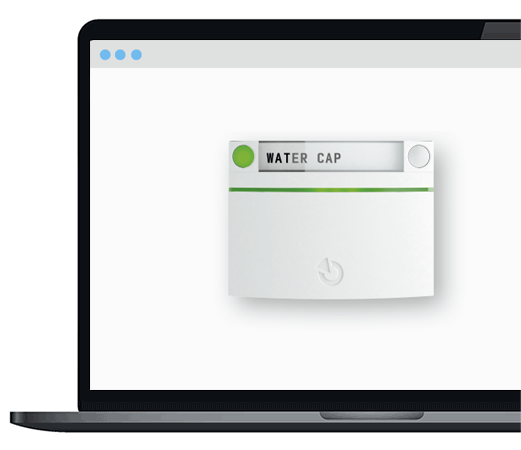

Paramètres du segment du clavier

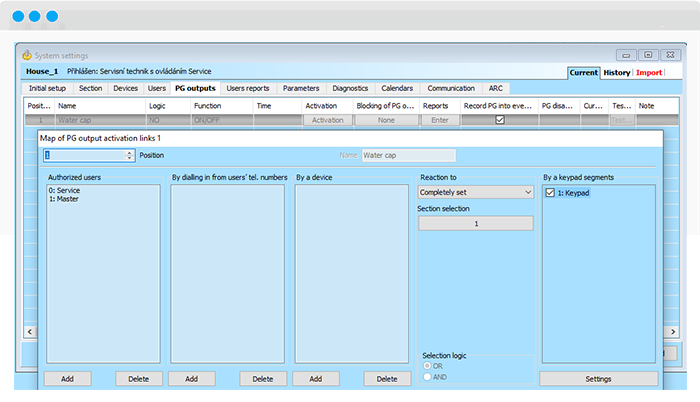

4. Configurez le segment pour contrôler la sortie PG1 avec possibilité d’allumer et d’éteindre ainsi qu’option d’autorisation. Si une autorisation est requise, les utilisateurs autorisés devront définir les droits de contrôle pour PG1 dans l’onglet Utilisateurs.

Contrôle local et à distance

La vanne d’arrêt d’eau peut être commandée localement depuis le segment clavier et à distance en dehors du bâtiment. Pour le contrôle à distance, l’application web ou mobile MyJABLOTRON peut être utilisée en cliquant sur un segment virtuel ou par une commande SMS avec texte définissable.

Contrôle par commande SMS

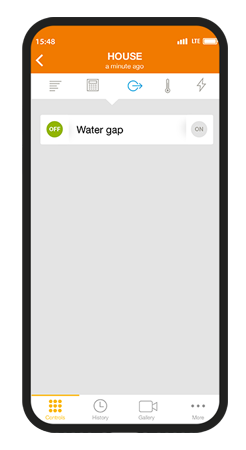

Application mobile MyJABLOTRON

Application web MyJABLOTRON

La solution de base peut être étendue avec des variantes automatiques intelligentes

1. Fermeture automatique de la vanne d’arrêt d’eau en cas d’inondation

La fermeture automatique de la vanne d’arrêt d’eau en cas d’inondation permet de couper l’eau si un détecteur d’inondation installé détecte une fuite.

L’alarme d’inondation active la sortie PG qui commande la vanne. Les réglages ci-dessous garantissent que la vanne ne sera pas débloquée automatiquement après la fin de l’inondation, mais seulement manuellement depuis le segment clavier.

Exemple de périphériques à ajouter

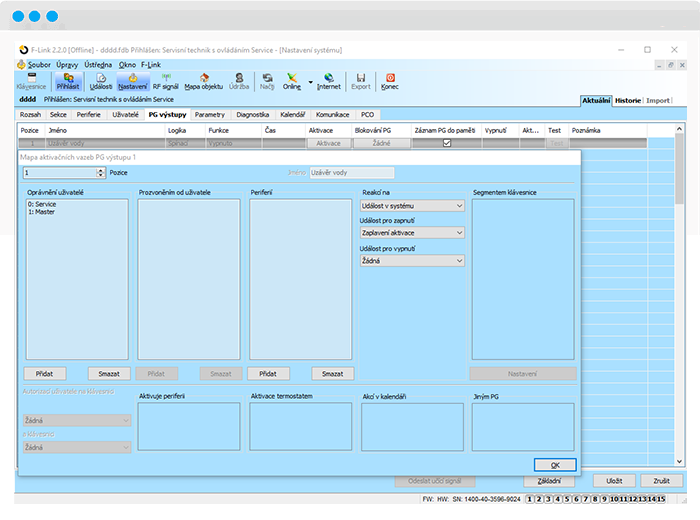

Réglages de la sortie PG 1 pour l’activation en cas d’inondation

2. Fermeture automatique de la vanne d’arrêt d’eau lors de l’alarme générale du bâtiment

Cette option assure la coupure de l’eau lorsque l’alarme générale du bâtiment est activée.

Lorsque l’alarme du bâtiment est activée, l’alimentation en eau est coupée ; elle est rétablie après l’arrivée et la désactivation de l’alarme.

Si le bâtiment se compose de plusieurs sections et que la coupure d’eau n’est requise qu’une fois que toutes les sections sont activées, une section commune doit être créée.

La vanne d’arrêt ne se ferme qu’une fois cette section commune activée.

Réglages de la sortie PG 1 pour l’activation en cas d’inondation

Note : cette application peut ne pas être souhaitable en cas d’utilisation de démarrages différés des appareils électroménagers (lave-linge, lave-vaisselle, etc.)

3. Ouverture et fermeture automatiques de la vanne d’arrêt d’eau avec un calendrier

Cela peut être utilisé lorsque l’on souhaite un allumage ou une extinction automatique de l’eau à des heures et jours définis lorsque le système est armé (par ex., pour l’arrosage automatique du jardin).

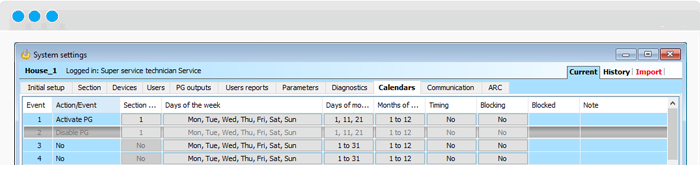

Dans notre exemple, un événement calendrier est configuré pour ouvrir et fermer la vanne d’arrêt durant une courte période environ tous les 10 jours. L’arrosage durera plusieurs minutes (selon la durée de l’impulsion PG) chaque 1er, 11e et 21e jour du mois.

Réglages de la sortie PG pour l’activation en cas d’inondation
