Ovládanie elektrického pohonu uzáveru vody typom PEVEKO verzia J0J4
Obsah
Zabezpečovací systém JABLOTRON 100+ umožňuje pomocou PG a elektrického pohonu uzavrieť prívod vody s logikou „ otvor-zatvor“ a tým zvýšiť bezpečnosť objektu. Výhodou tohto typu ventilu je aj havarijný stav pre trvalé zablokovanie ventilu s možnosťou vzdialeného/rukovného odblokovania.
Používateľsky je možné uzáver ovládať
 |  |  |  |
| lokálne segmentom klávesnice | Vzdialene pomocou aplikácie MyJABLOTRON | SMS príkazom | tlačidlom na ventile |
Potrebné vybavenie
SKPB PEVEKO
uzáver vody
SKPB 4015.2AKV/J0J4SKPB 4020.2AKV/J0J4
SKPB 4025.2AKV/J0J4
Zapojenie prvkov
Zapojenie vyžaduje znalosť manuálov všetkých použitých komponentov.

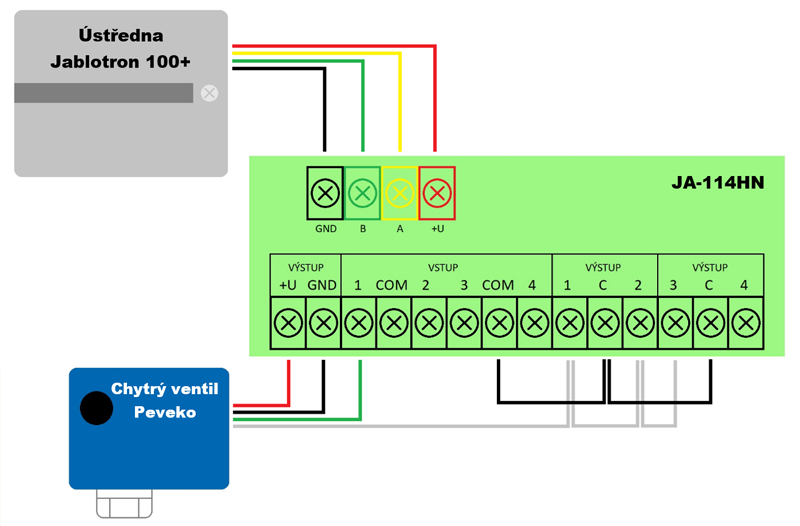

Na obrázku nižšie je zobrazené schéma príkladu prepojenia jednotky pohonu uzáveru s modulom JA-114HN.
- V zapojení je použitý zbernicový modul 4 vstupov a 4 výstupov PG pre ovládanie a sledovanie stavu pohonu ventilu.
Zapojenie uzáveru vody k modulu PG výstupu
| PRIPOJENIE INTELIGENTNÉHO VENTILU K ÚSTREDNI JABLOTRON 100+ | ||||
| Farba vodiča | Funkcia | Pozícia | Popis | |
| Červená | +U | Výstup | Napájanie Inteligentného ventilu | |
| Čierna | GND | Výstup | Napájanie Inteligentného ventilu | |
| Zelená | Stav ventilu | Vstup 1 | Ovládanie Inteligentného ventilu | |
| Biela | Ovládanie ventilu | Výstup 1 | Ovládanie Inteligentného ventilu | |
| NASTAVENIE VSTUPOV/VÝSTUPOV INTELIGENTNÉHO VENTILU | ||
| VSTUP | ||
| Pozícia | Funkcia | |
| Vstup 1 | Stav ventilu – spätná väzba | |
| VÝSTUP | ||
| Pozícia | Dĺžka impulzu | Funkcia |
| Výstup 1 | 2 s | Ventil sa otvorí/zavrie |
| Výstup 2 | 3 s | Ventil sa zatvorí a zablokuje (blokácia)* |
| Výstup 3 | 4 s | Ventil sa odblokuje a otvorí (odblokovanie) |
| *Blokácia vplyvom záplavy od BUS detektora Jablotron JA-110F / JA-151F alebo bezdrôtového detektora Jablotron JA-150M | ||
| Inteligentný ventil používa iba jednoduché ovládanie. Vstup rozpoznáva 3 rôzne príkazy: | ||
| Dĺžka impulzu | Funkcia | |
| 1,5 s – 2,3 s | Ventil sa otvorí/zavrie | |
| 2,5 s – 3,5 s | Ventil sa zatvorí a zablokuje (blokácia) | |
| 3,6 s – 6,5 s | Ventil sa odblokuje a otvorí (odblokovanie) | |
Nastavenie a naprogramovanie systému

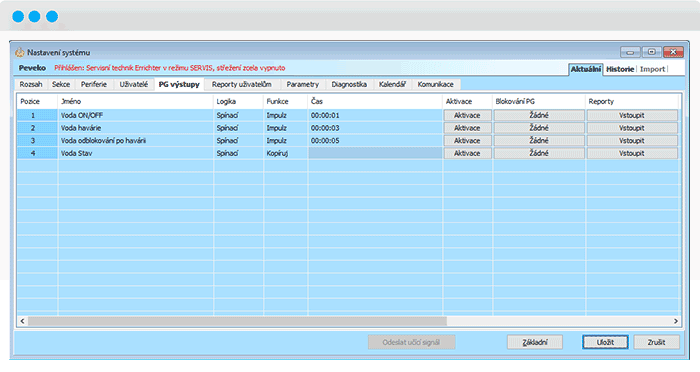

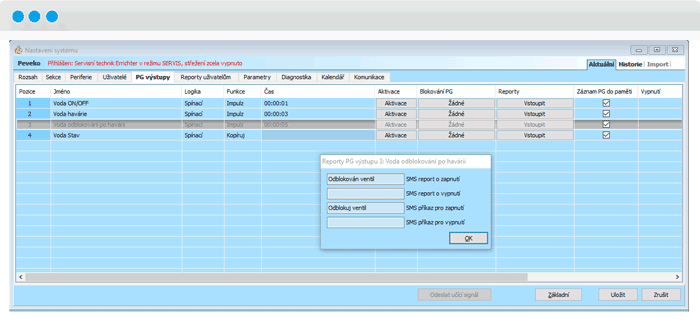

- Vo F-Linku na karte PG výstupy nastavíme správanie štyroch PG výstupov. Prvý vytvorí 2 s impulz pre štandardné ovládanie ventilu. Druhý s impulzom 3 s pre havarijný stav reagujúci na záplavu v objekte. Tretí s impulzom 5 s pre odblokovanie havarijného stavu. Štvrtý PG využijeme na sledovanie stavu ventilu pomocou vstupu na JA-114HN a následné zobrazenie na segmente klávesnice.

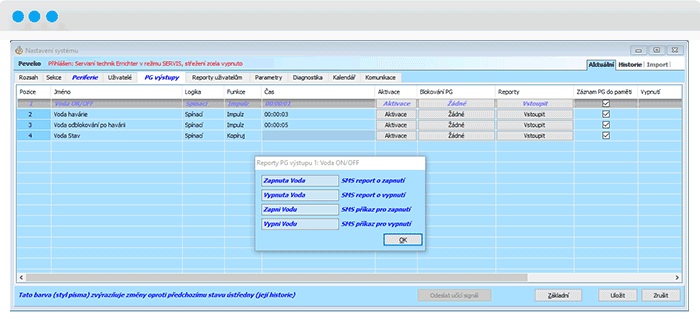

Nastavenie funkcie PG výstupu

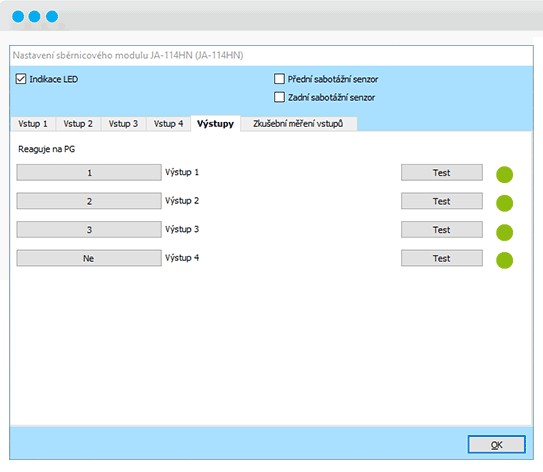

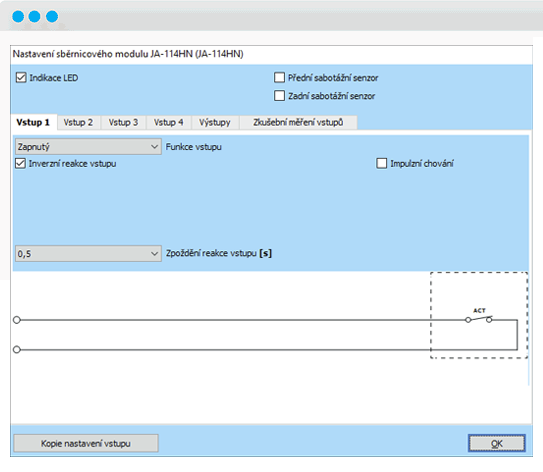

- U zbernicového modulu 4 vstupov a 4 výstupov JA-114HN nastavíme príslušné PG a správanie vstupu 1.

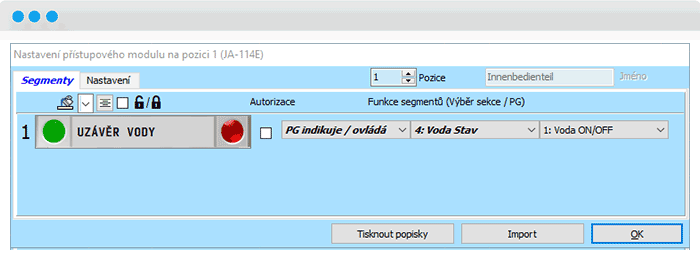

- Na nastavenie ovládacieho a indikačného segmentu na klávesnici je potrebné na karte Periferie tlačidlom Vstúpiť otvoriť vnútorné nastavenie. Pre príslušný segment vyberte PG výstup a priraďte mu ovládaciu funkciu „PG indikuje / ovláda“. V tomto prípade indikujeme PG4 (Stav vody) a ovládame PG1 (Voda ZAP/VYP).
Nastavenie segmentu klávesnice

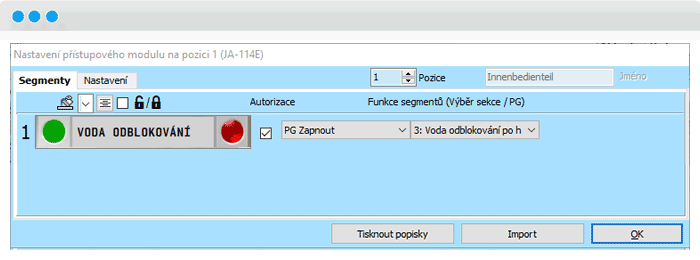

Nastavenie segmentu na ovládanie výstupu PG1 s možnosťou zapnutia a vypnutia a voľbou autorizácie. Pri požadovanej autorizácii budú oprávnení používatelia musieť nastaviť oprávnenia na ovládanie PG1 na karte Používatelia. Ďalej je možné vytvoriť segment na odblokovanie po havárii s PG3 (Voda odblokovanie po havárii) a priradiť túto možnosť iba oprávneným používateľom.
Nastavenie segmentu klávesnice

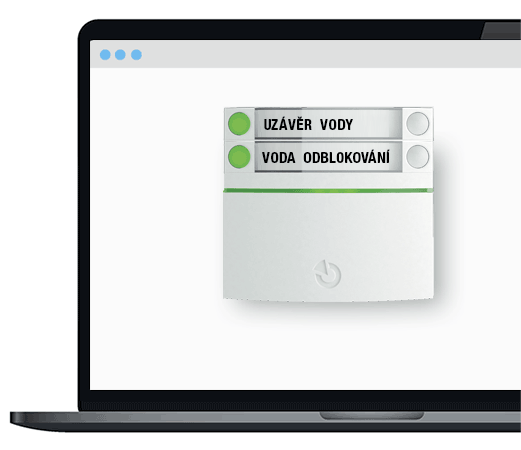

Ovládanie lokálne aj na diaľku
Uzáver vody je možné ovládať lokálne zo segmentu klávesnice aj na diaľku mimo objektu. Pre diaľkový spôsob je možné použiť webovú alebo mobilnú aplikáciu MyJABLOTRON kliknutím na virtuálny segment alebo SMS príkaz s konfigurovateľným textom.
V prípade potreby diaľkového odblokovania ventilu po havárii je možné voľbu vykonať z klávesnice pomocou segmentu, z aplikácie MyJABLOTRON alebo pomocou SMS.

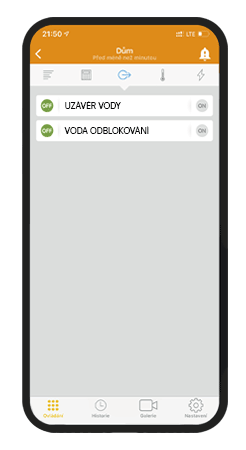

Mobilná aplikácia MyJABLOTRON
Webová aplikácia MyJABLOTRON
