Ovládanie elektrického pohonu uzáveru vody typom PEVEKO verzia J0J6
Obsah
Zabezpečovací systém JABLOTRON 100+ umožňuje pomocou PG a elektrického pohonu uzavrieť prívod vody s logikou „ otvori-zatvor“ a tým zvýšiť bezpečnosť objektu. Výhodou tohto typu ventilu je aj havarijný stav pre trvalé zablokovanie ventilu s možnosťou diaľkového/ručného odblokovania. Ďalšou dostupnou funkciou je možnosť odloženého uzavretia ventilu napríklad pre dokončenie procesov domácich spotrebičov.
Používateľsky je možné ovládať uzáver
 |  |  |  |
| lokálne segmentom klávesnice | Diaľkovo pomocou aplikácie MyJABLOTRON | SMS príkazom | tlačidlom na ventile |
Potrebné vybavenie
SKPB PEVEKO
uzáver vody
SKPB 4015.2RKX/J0J6SKPB 4020.2RKX/J0J6
SKPB 4025.2RKX/J0J6
Zapojenie prvkov
Zapojenie vyžaduje znalosť manuálov všetkých použitých komponentov.

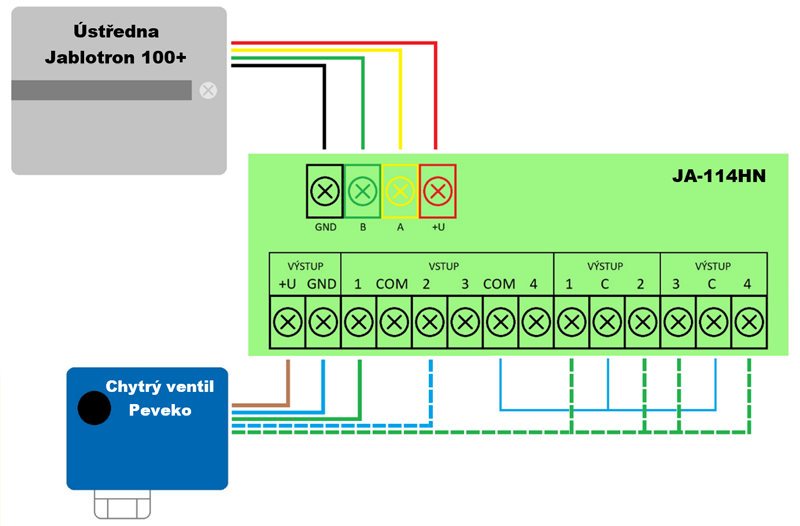

Na obrázku nižšie je znázornené schéma príkladu prepojenia jednotky pohonu uzáveru s modulom JA-114HN.
- V zapojení je použitý zbernicový modul 4 vstupov a 4 výstupov PG pre ovládanie a sledovanie stavu pohonu ventilu.
Zapojenie uzáveru vody k modulu PG výstupu
| PRIPOJENIE INTELIGENTNÉHO VENTILU K ÚSTREDNI JABLOTRON 100+ | ||||
Farba vodiča | Funkcia | Pozícia | Popis | |
| Hnedá | +U | Výstup | Napájanie Inteligentného ventilu | |
| Modrá | GND | Výstup | Napájanie Inteligentného ventilu | |
| Zelená | Stav ventilu | Vstup 1 | Ovládanie Inteligentného ventilu | |
| Modro-biela | Ovládanie ventilu | Vstup 2 | Ovládanie Inteligentného ventilu | |
| Zeleno-biela | Odpojenie ventilu – funkcia sabotáže | Výstup 1 | Ovládanie Inteligentného ventilu | |
| NASTAVENIE VSTUPOV/VÝ STUPOV INTELIGENTNÉHO VENTILU | |||
| VSTUP | |||
| Pozícia | Funkcia | ||
| Vstup 1 | Stav ventilu | ||
| Vstup 2 | Odpojenie ventilu – funkcia sabotáže | ||
| VÝSTUP | |||
| Pozícia | Dĺžka impulzu | Funkcia | |
| Výstup 1 | 2 s | Ventil sa otvorí/zatvorí | |
| Výstup 2 | 3 s | Ventil sa zatvorí a zamkne (blokácia)* | |
| Výstup 3 | 4 s | Ventil sa odomkne a otvorí (odblokovanie) | |
| Výstup 4 | |||
| 7 s - 13 s s rôznymi funkciami | |||
| *Blokácia vplyvom záplavy od BUS-ového detektora Jablotron JA-110F / JA-151F alebo bezdrôtového detektora Jablotron JA-150M | |||
| Inteligentný ventil používa iba jednoduché ovládanie. Vstup rozpoznáva 4 rôzne príkazy: | |||
| Dĺžka impulzu | Funkcia | ||
| 1,5 s – 2,3 s | Ventil sa otvorí/zatvorí | ||
| 2,5 s – 3,3 s | Ventil sa zatvorí a zamkne (blokácia) | ||
| 3,5 s – 4,3 s | Ventil sa odomkne a otvorí (odblokovanie) | ||
| 6,5 s – 7,5 s | Zapnutie/vypnutie odloženého uzatvorenia (1 h) | ||
| 8,5 s – 9,5 s | Zapnutie/vypnutie odloženého uzatvorenia (2 h) | ||
| 10,5 s – 11,5 s | Zapnutie/vypnutie odloženého uzatvorenia (3 h) | ||
| 12,5 s – 13,5 s | Zapnutie/vypnutie odloženého uzatvorenia (4 h) | ||
| Pozn.: Funkciu „Odložené uzatvorenie“ možno deaktivovať manuálnou akciou – stlačením tlačidla na pohone ventilu. | |||
Nastavenie a naprogramovanie systému

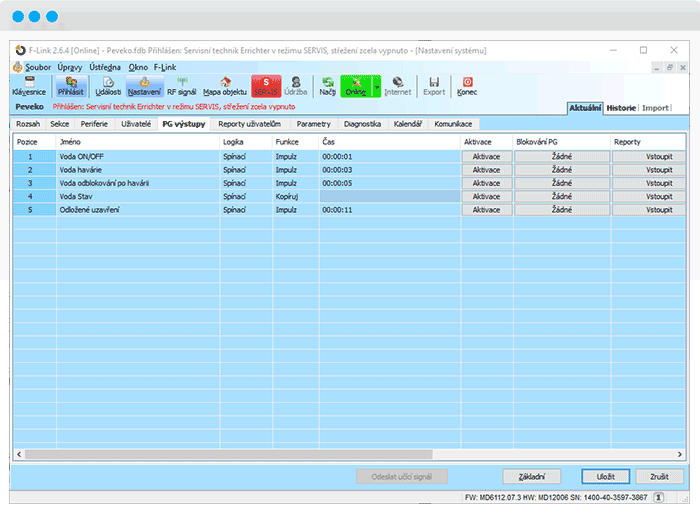

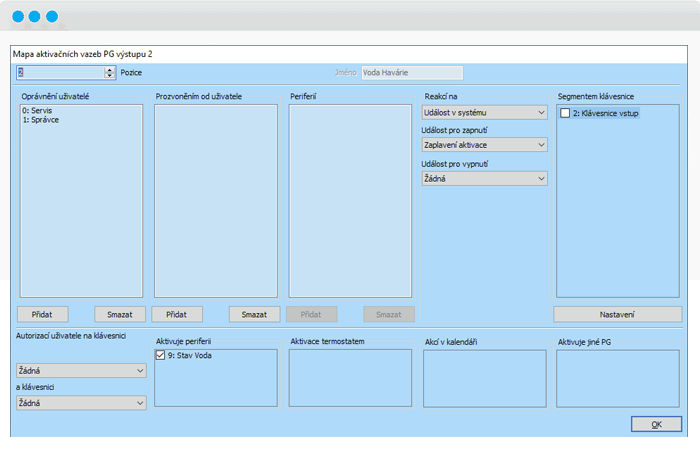

- Vo F-Linku v záložke PG výstupy nastavíme správanie piatich PG výstupov. Prvý vytvorí 2s impulz pre štandardné ovládanie ventilu. Druhý s impulzom 3 s pre havarijný stav reagujúci na záplavu v objekte. Tretí s impulzom 4 s pre odblokovanie havarijného stavu. Štvrtý PG využijeme na sledovanie stavu ventilu pomocou vstupu na JA-114HN a následnému zobrazeniu na segmente klávesnice a piaty PG použijeme v prípade potreby odloženého uzavretia ventilu. Čas odloženia zvoľte podľa potreby, pozri vysvetlivku v zapojení prvkov.
Nastavenie funkcie PG výstupu

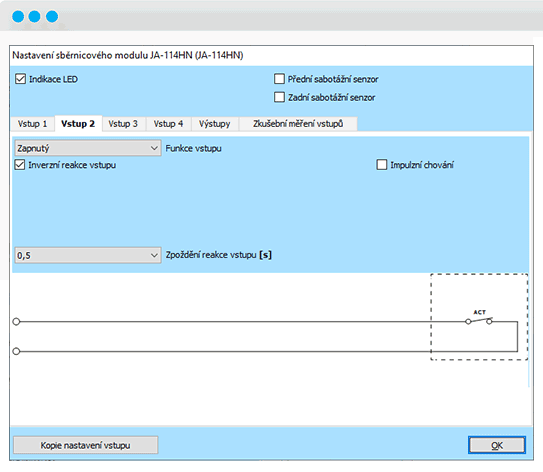

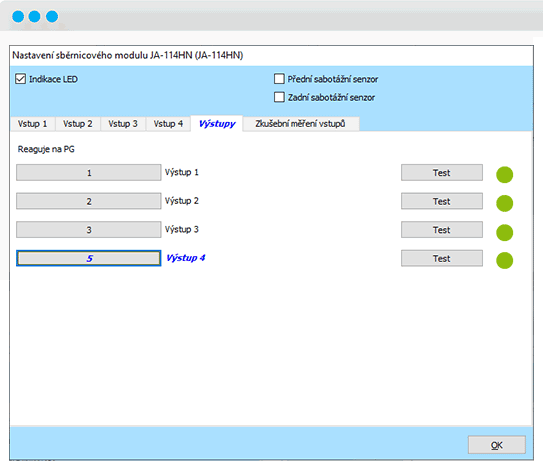

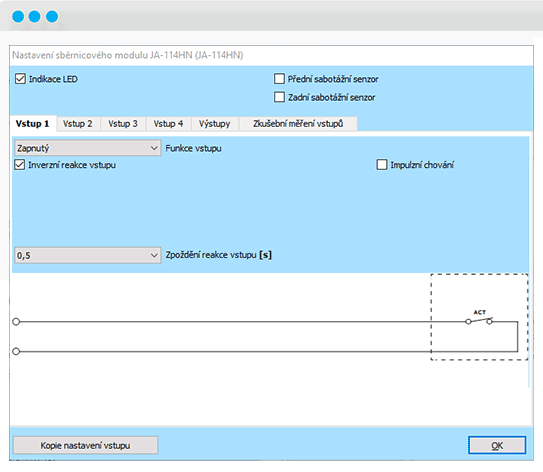

- U zbernicového modulu 4 vstupov a 4 výstupov JA-114HN nastavíme príslušné PG a správanie vstupov.
- U zbernicového modulu 4 vstupov a 4 výstupov JA-114HN nastavíme príslušné PG a správanie vstupov.

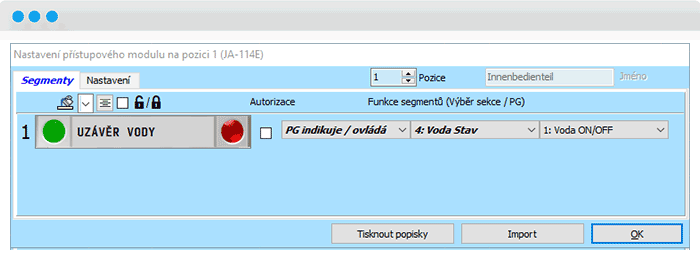

Pre nastavenie ovládacieho a indikačného segmentu na klávesnici je potrebné v záložke Periferie tlačidlom Vstúpiť otvoriť vnútorné nastavenie. U príslušného segmentu vyberte PG výstup a priraďte mu ovládaciu funkciu „ PG indikuje / ovláda“. V tomto prípade indikujeme PG4 (Voda Stav) a ovládame PG1 (Voda ON/OFF).
Nastavenie segmentu klávesnice

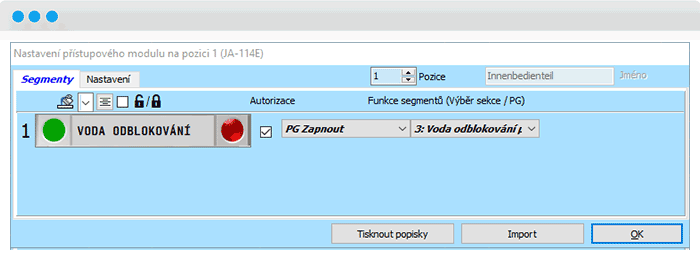

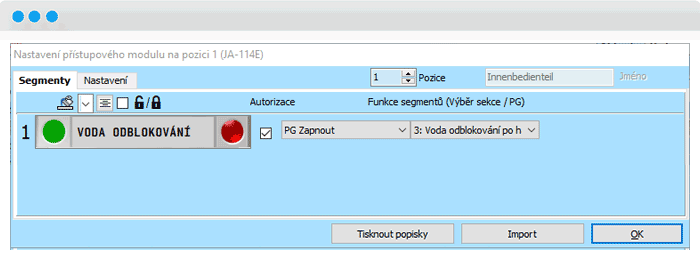

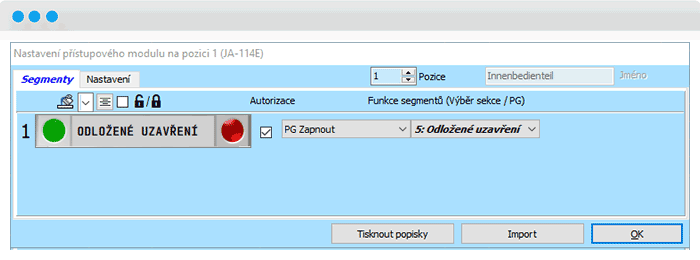

Nastavenie segmentu pre ovládanie výstupu PG1 s možnosťou zapnutia aj vypnutia a voľbou autorizácie. Pri požadovanej autorizácii bude potrebné oprávneným užívateľom nastaviť oprávnenie na ovládanie PG1 v záložke Užívatelia. Ďalej je možné vytvoriť segment pre odblokovanie po havárii s PG3 (Voda odblokovanie po havárii) a priradiť túto možnosť len oprávneným užívateľom. V prípade potreby využitia odloženého štartu je možné vytvoriť segment pre odložené uzavretie. Po stlačení počas celej doby nereaguje na 2 s pulz pre zapínanie/vypínanie ventilu.
Nastavenie segmentu klávesnice
Nastavenie segmentu klávesnice
Ovládanie lokálne aj diaľkovo

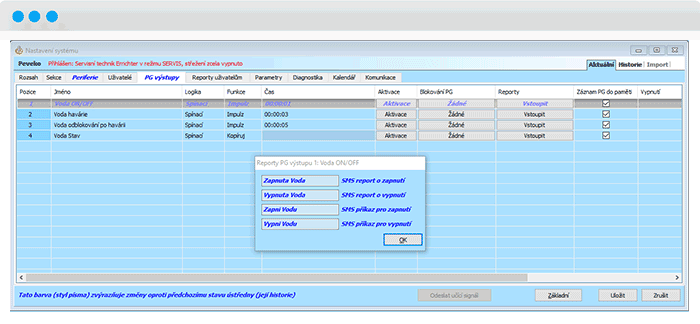

Uzáver vody je možné ovládať ako lokálne zo segmentu klávesnice, tak aj diaľkovo mimo objekt. Na diaľkové ovládanie môžete použiť webovú alebo mobilnú aplikáciu MyJABLOTRON kliknutím na virtuálny segment alebo SMS príkaz s nastaviteľným textom.

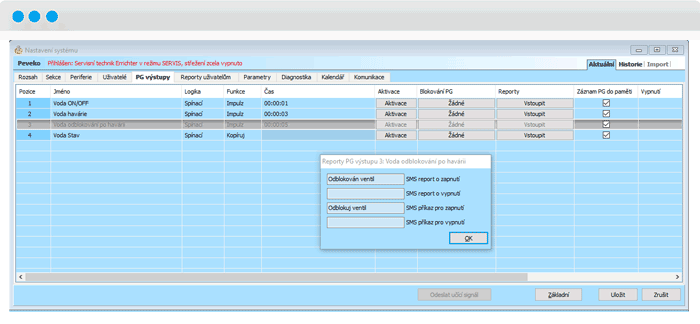

V prípade potreby diaľkového odblokovania ventilu po havárii je možné voľbu vykonať z klávesnice pomocou segmentu, z aplikácie MyJABLOTRON alebo pomocou SMS.

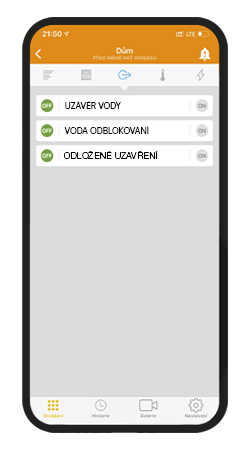

Mobilná aplikácia MyJABLOTRON

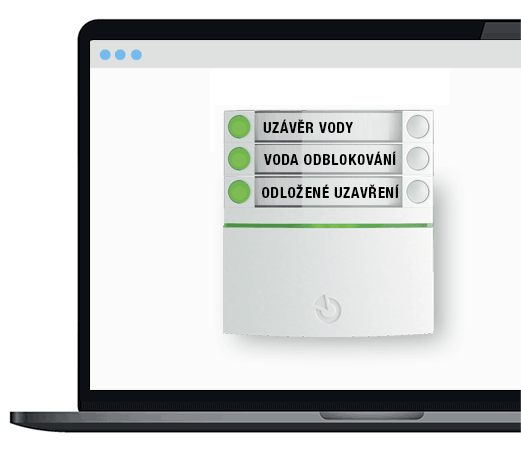

Webová aplikácia MyJABLOTRON
