Uzatváranie prívodu vody pomocou inteligentného ventilu PEVEKO J2J7 s bezdrôtovou komunikáciou

Obsah

Zabezpečovací systém JABLOTRON 100+ umožňuje pomocou PG a inteligentného ventilu PEVEKO uzavrieť prívod vody s logikou „otvor-zavri“ a tým zvýšiť bezpečnosť objektu. Výhodou tohto riešenia je bezdrôtová komunikácia medzi modulom obsahujúcim JA-114HN a samotným ventilom. Ďalšou prednosťou je havarijný stav pre trvalé zablokovanie ventilu s možnosťou diaľkového/rukovného odblokovania.

Užívateľsky je možné uzáver ovládať

lokálne segmentom klávesnicediaľkovo pomocou aplikácie MyJABLOTRONSMS príkazomtlačidlom na ventile

Potrebné vybavenie

Softvér

Inteligentný ventil PEVEKO J2J7

SKPB 4025.6UBV/J2J7
SKPB 4020.6UBV/J2J7
SKPB 4015.6UBV/J2J7
Preskočiť produktový posuvník

Zapojenie prvkov

Zapojenie vyžaduje znalosť manuálov všetkých použitých komponentov.

Na obrázku nižšie je zobrazená logika prepojenia systému JA-100 a inteligentného ventilu PEVEKO J2J7. Sada PEVEKO J2J7 obsahuje ventil a bezdrôtový modul PEVEKO so zbernicovým modulom JA-114HN, ktorý zabezpečuje komunikáciu so systémom JA-100 pomocou zbernice.

Nastavenie a naprogramovanie systému

  1. Nastavenie a ovládanie ventilu PEVEKO môže mať mnoho variant, avšak v príklade nižšie je popísané použitie typické pre byt či rodinný dom, keď uzatvorenie/otvorenie ventilu prepíname jedným segmentom prístupového modulu. K automatickému zatvoreniu dôjde aktiváciou detektora záplavy JA-110F.

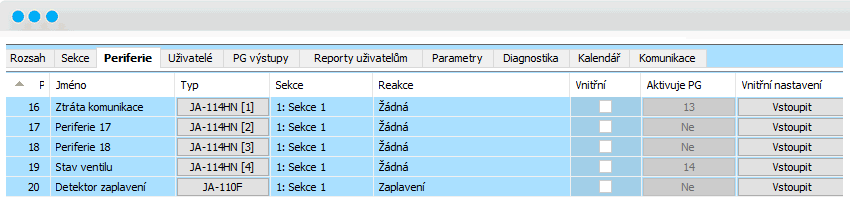

  2. Najskôr naučíme F-Linkom modul JA-114HN a detektor záplavy JA-110F.

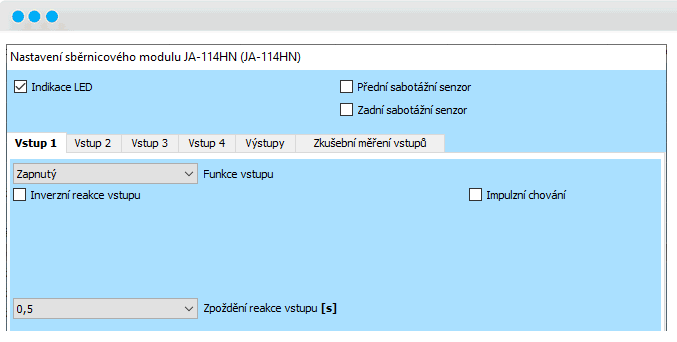

a) Nastavenie vstupu 1 JA-114HN:

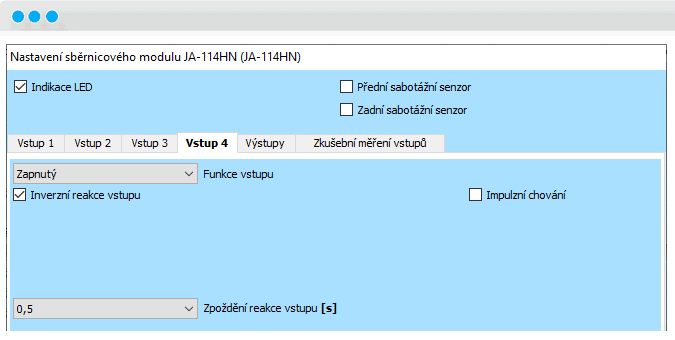

b) Nastavenie vstupu 4 JA-114HN:

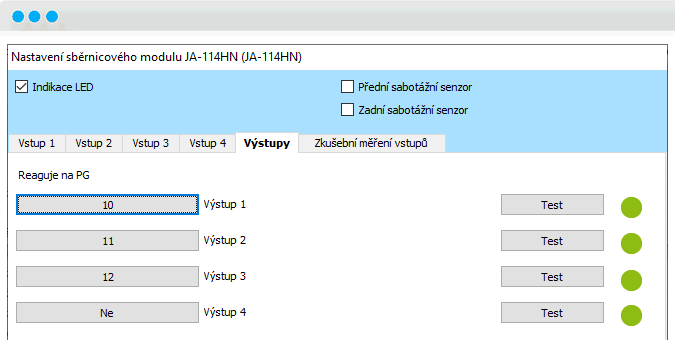

c) Nastavenie výstupov JA-114HN:

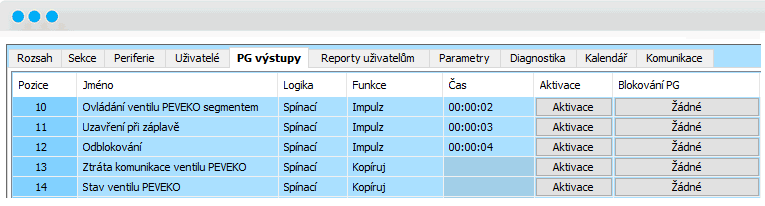

  1. Následne nastavíme PG výstupy, ktorých použijeme päť.

a) Prvým spíname ovládanie ventilu, t.j. výstup 1 JA-114HN, nastavíme impulz 2 sekundy.

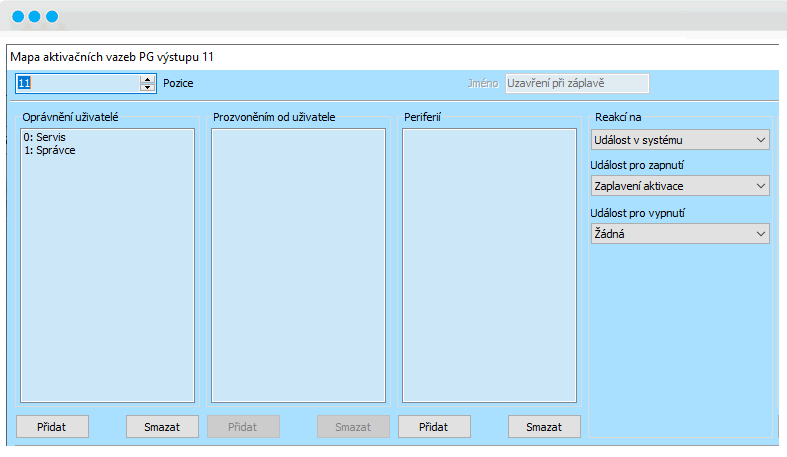

b) Druhým spíname zatvorenie záplavou, t.j. výstup 2 JA-114HN, nastavíme impulz 3 sekundy. Reakcia na „Udalosť v systéme“, „Aktivácia zaplavenia“.

c) Tretím spíname odblokovanie ventilu po záplave. POZOR, po záplave nie je možné otvoriť z klávesnice. Preto je nutné použiť samostatné PG, ktoré je možné sepnuť (odblokovať ventil) z aplikácie MyJABLOTRON alebo SMS príkazom.

d) Štvrté PG použijeme na kopírovanie stavu straty komunikácie ventilu na základe prvého vstupu JA-114HN. Aktivácia tohto PG môže vyvolať odoslanie notifikácií z ústredne alebo aplikácie MyJABLOTRON.

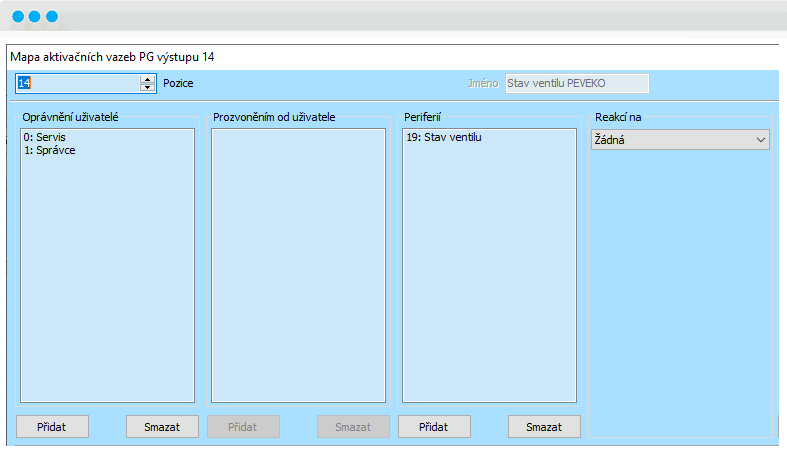

e) Piate PG iba kopíruje stav ventilu na základe štvrtého vstupu JA-114HN. Tento stav následne použijeme pre signalizáciu stavu ventilu na prístupovom module JA-114E.

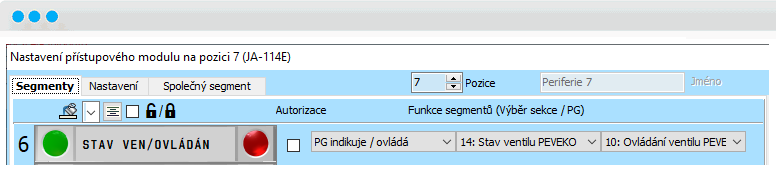

  1. Nakoniec nastavíme reakciu segmentu prístupového modulu JA-114E na „PG indikuje/ovláda“. Indikujeme piate PG podľa popisu vyššie, ovládame prvý PG podľa popisu vyššie.

Ovládanie lokálne i vzdialene

Uzáver vody je možné ovládať ako lokálne zo segmentu klávesnice, tak aj diaľkovo mimo objektu. Pre diaľkové ovládanie možno použiť webovú alebo mobilnú aplikáciu MyJABLOTRON kliknutím na virtuálny segment.

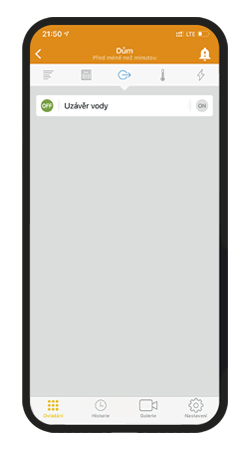

Mobilná aplikácia MyJABLOTRON
