Ovládání elektrického pohonu uzávěru vody typem PEVEKO verze J0J1
Obsah
Zabezpečovací systém JABLOTRON 100+ umožňuje pomocí PG a elektrického pohonu uzavřít přívod vody s logikou „otevři-zavři“ a tím zvýšit bezpečnost objektu. Výhodou tohoto typu ventilu je i havarijní stav pro trvalé zavření s nutností ručního odblokování.
Uživatelsky lze uzávěr ovládat
 |  |  |  |
| lokálně segmentem klávesnice | Vzdáleně pomocí aplikace MyJABLOTRON | SMS povelem | tlačítkem na ventilu |
Potřebné vybavení
SKPB PEVEKO
uzávěr vody
SKPB 4015.2AKV/J0J1SKPB 4020.2AKV/J0J1
SKPB 4025.2AKV/J0J1
Zapojení prvků
Zapojení vyžaduje znalost manuálů všech použitých komponentů.

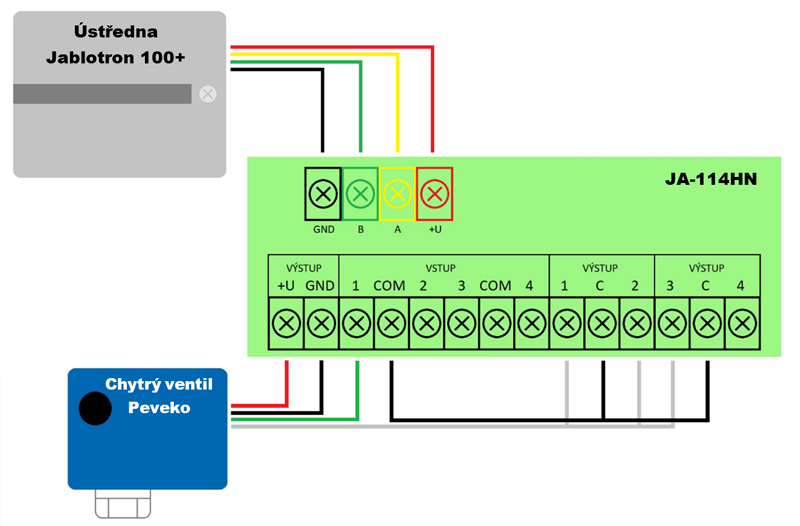

Na obrázku níže je vyobrazeno schéma příkladu propojení jednotky pohonu uzávěru s modulem JA-114HN.
- V zapojení je použit sběrnicový modul 4 vstupů a 4 výstupů PG pro ovládání a sledování stavu pohonu ventilu.
Zapojení uzávěru vody k modulu PG výstupu
| PŘIPOJENÍ CHYTRÉHO VENTILU K ÚSTŘEDNĚ JABLOTRON 100+ | ||||
| Barva vodiče | Funkce | Pozice | Popis | |
| Červená | +U | Výstup | Napájení Chytrého ventilu | |
| Černá | GND | Výstup | Napájení Chytrého ventilu | |
| Zelená | Stav ventilu | Vstup 1 | Ovládání Chytrého ventilu | |
| Bílá | Ovládání ventilu | Výstup 1 | Ovládání Chytrého ventilu | |
| NASTAVENÍ VSTUPŮ/VÝSTUPŮ CHYTRÉHO VENTILU | ||
| VSTUP | ||
| Pozice | Funkce | |
| Vstup 1 | Stav ventilu – zpětná vazba | |
| VÝSTUP | ||
| Pozice | Délka impulzu | Funkce |
| Výstup 1 | 1 s | Ventil se otevře/uzavře |
| Výstup 2 | 3 s | Ventil se uzavře a uzamkne (blokace)* |
| *Blokace vlivem záplavy od BUS-ového detektoru Jablotron JA-110F nebo bezdrátového detektoru Jablotron JA-150M | ||
Nastavení a naprogramování systému

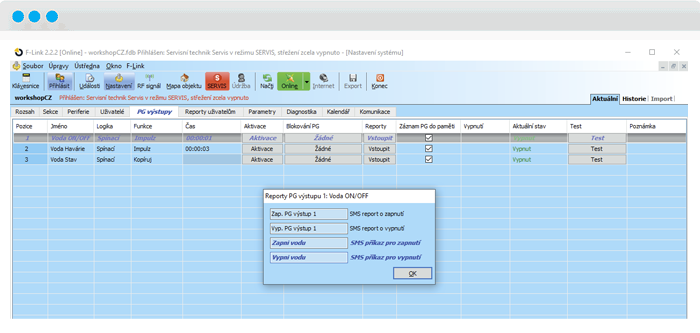

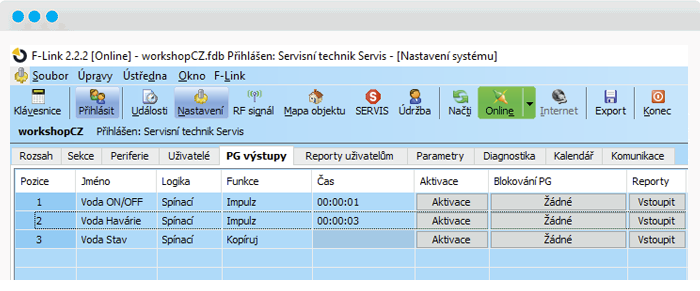

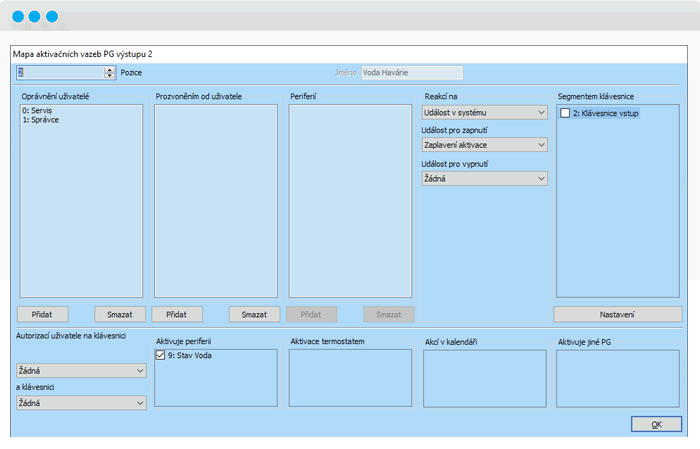

- V F-Linku v záložce PG výstupy nastavíme chování třech PG výstupů. První bude bude vytvářet 1s impulz pro standardní ovládání ventilu. Druhý s impulzem 3 s pro havarijní stav reagující na záplavu v objektu. Třetí PG využijeme ke sledování stavu ventilu pomocí vstupu na JA-114HN a následnému zobrazení na segmentu klávesnice.
Nastavení funkce PG výstupu

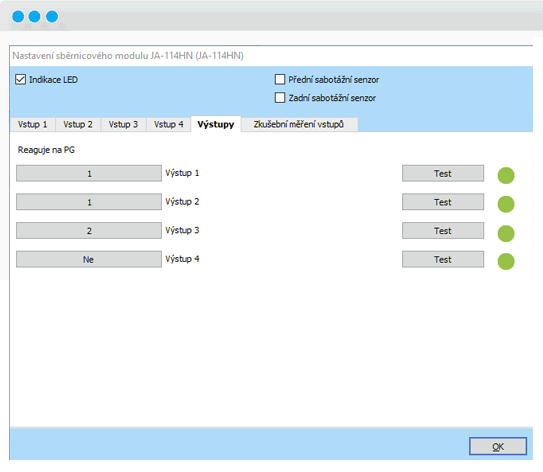

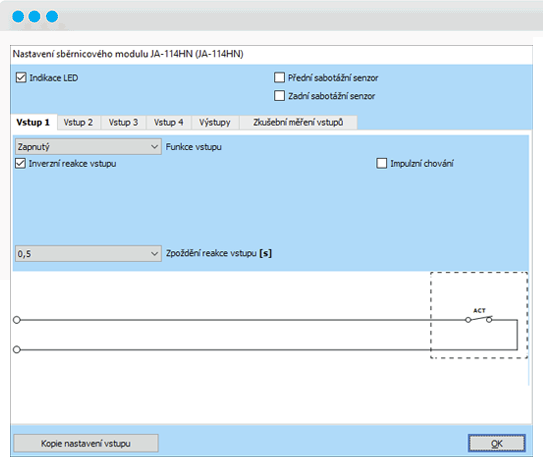

- U sběrnicového modulu 4 vstupů a 4 výstupů JA-114HN nastavíme příslušná PG a chování vstupu 1.
- Pro nastavení ovládacího a indikačního segmentu na klávesnici je třeba na záložce Periferie tlačítkem Vstoupit otevřít vnitřní nastavení. U příslušného segmentu vyberte PG výstup a přidělte mu ovládací funkci „PG indikuje / ovládá“. V tomto případě indikujeme PG3 (Voda Stav) a ovládáme PG1 (Voda ON/OFF).
Nastavení segmentu klávesnice
Nastavení segmentu pro ovládání výstupu PG1 s možností zapnutí i vypnutí a volbou autorizace. Při požadované autorizaci bude nutné oprávněným uživatelům nastavit oprávnění na ovládání PG1 v záložce Uživatelé.
Ovládání lokální i vzdálené

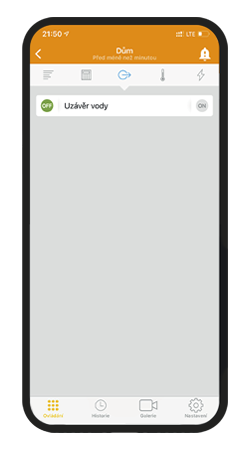

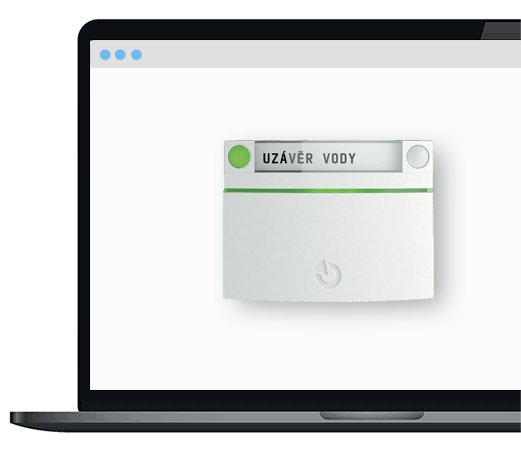

Uzávěr vody lze ovládat jak lokálně ze segmentu klávesnice, tak i vzdáleně mimo objekt. Pro vzdálený způsob lze použít webovou či mobilní aplikaci MyJABLOTRON kliknutím na virtuální segment nebo SMS povel s nastavitelným textem.
Nastavení segmentu klávesnice
