Ovládání elektrického pohonu uzávěru vody typem REGULUS

Modul PG výstupu | Instalční krabice

Připojení uzávěru vody k modulu PG výstupu

Zapojení prvků

Zapojení vyžaduje znalost manuálů všech použitých komponentů.

Na obrázku níže je vyobrazeno schéma příkladu propojení jednotky pohonu uzávěru s modulem JA-150N.

• V zapojení je použito PG pro ovládání pohonu ventilu síťovým napětím 230V.
• Připojením napětí 230V na řídící černý vodič se uzávěr během 30 sekund otevře, odpojením se závěr se stejným časem uzavře.
• Uzávěr vyžaduje trvalé síťové napájení.
• Na modulu musí být nastavena příslušná adresa dle použitého PG výstupu.

Zapojení uzávěru vody k modulu PG výstupu

Nastavení a naprogramování systému

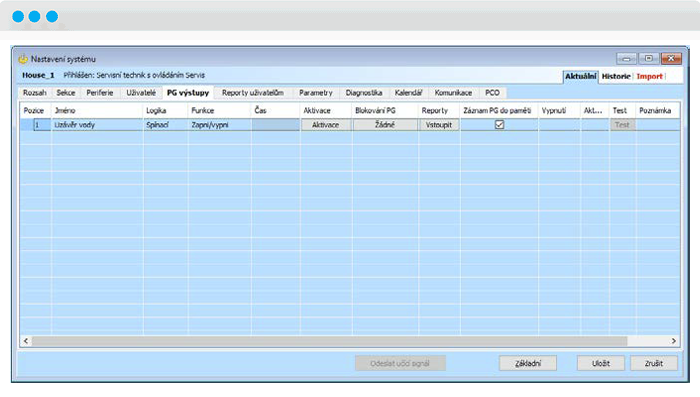

1. V F-Linku v záložce PG výstupy nastavíme chování jednoho z PG výstupů. Ten bude pomocí jednoho PG modulu ovládat napájení pohonu. Pro přehlednost si PG výstup pojmenujeme a ponecháme mu spínací logiku i funkci “Zapni/vypni”.

Nastavení Funkce PG výstupu

2. Bezdrátový modul JA-150N pro svou funkci vyžaduje naučení výrobního kódu ústředny. Na modulu dle manuálu (naleznete v MySTORAGE) nastavte adresu dle použitého výstupu PG1.

Nastavení adresy PG modulu JA-150N podle tabulky v manuálu

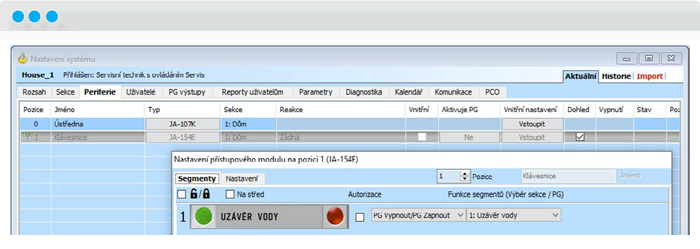

3. Pro přiřazení ovládacího nebo jen indikačního segmentu na klávesnici je třeba na záložce Periferie tlačítkem Vstoupit otevřít vnitřní nastavení. U příslušného segmentu vyberte PG výstup a přidělte mu ovládací funkci „PG Vypnout/PG Zapnout“ nebo indikační funkci „Indikuje PG“.

Nastavení segmentu klávesnice

4. Nastavení segmentu pro ovládání výstupu PG1 s možností zapnutí i vypnutí a volbou autorizace. Při požadované autorizaci bude nutné oprávněným uživatelům nastavit oprávnění na ovládání PG1 v záložce Uživatelé.

Ovládání lokální i vzdálené

Uzávěr vody lze ovládat jak lokálně ze segmentu klávesnice, tak i vzdáleně mimo objekt. Pro vzdálený způsob lze použít webovou či mobilní aplikaci MyJABLOTRON kliknutím na virtuální segment nebo SMS povel s nastavitelným textem.

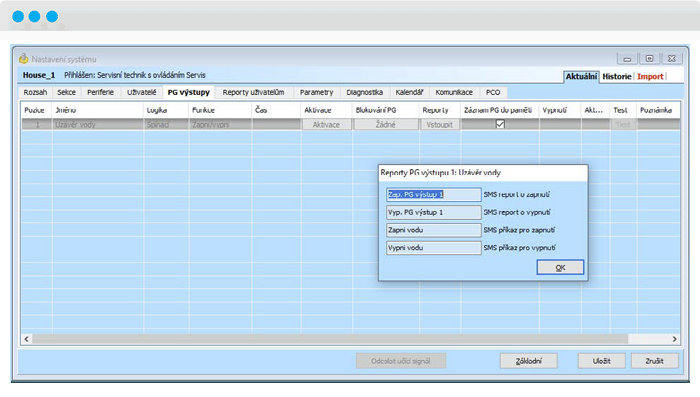

Ovládání pomocí SMS povelů

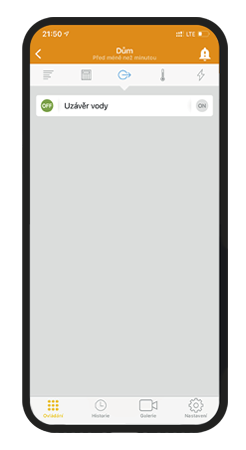

Mobilní aplikace MyJABLOTRON

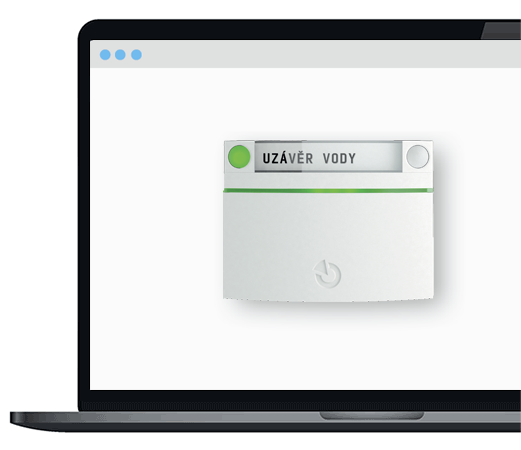

Webová aplikace MyJABLOTRON

Základní řešení je možné rozšířit o chytré automatické varianty

1. Automatické vypínání uzávěru při zaplavení vodou

Automatické vypínání uzávěru při zaplavení vodou umožňuje vypnutí uzávěru vody při detekci zaplavení libovolným záplavovým detektorem instalovaným v objektu.

Poplachem zaplavení dojde k aktivaci PG výstupu, který ovládá ventil uzávěru. Níže uvedené nastavení PG výstupu 1 zajistí, že po odeznění záplavy nedojde k odblokování uzávěru vody. To bude možné pouze manuálně ze segmentu klávesnice.|

Příklad prvků k doplnění

Nastavení PG výstupu 1 pro aktivaci zaplavením

2. Automatické vypínání uzávěru se zajištěním sekce

Tato varianta zajišťuje vypnutí vody v případě celkového zajištění objektu.

Při zajištění objektu dojde k uzavření přívodu vody, následně při příchodu a odjištění objektu dojde k opětovnému zapnutí vody.

Pokud se objekt skládá z většího počtu sekcí, kdy je požadováno odpojení vody až při zajištění všech sekcí, je nutné vytvořit sekci společnou.

Uzavření ventilu vody se pak provede až při zajištění této společné sekce.

Nastaveni PG výstupu pro aktivaci zaplavením

Pozor, tato aplikace může být nežádoucí v případě použití odložených startů domácích spotřebičů (automatická pračka, myčka nádobí, aj.).

3. Automatické vypínání a zapínání uzávěru vody kalendářem

Lze využít tam, kde je v zajištěném stavu systému požadováno automatické zapnutí nebo vypnutí vody v definovaný čas a den. (např. při automatickém zalévání zahrady).

V našem příkladu je zvolena kalendářní akce, která každých cca 10 dnů na krátký čas zapne i vypne uzávěr vody. Zalévat se tak bude několik minut (dle délky impulsu daného PG) vždy 1, 11 a 21. den v každém měsíci.

Nastavení PG výstupu pro aktivaci zaplavením
