Ovládání garážových vrat bezdrátovým signálovým modulem výstupů PG

Případové studie

Obsah

Zabezpečovací systém JABLOTRON 100+ umožňuje pomocí průchozí zásuvky s vyvedeným výstupem PG ovládat garážová vrata s důrazem na rychlost a jednoduchost instalace.

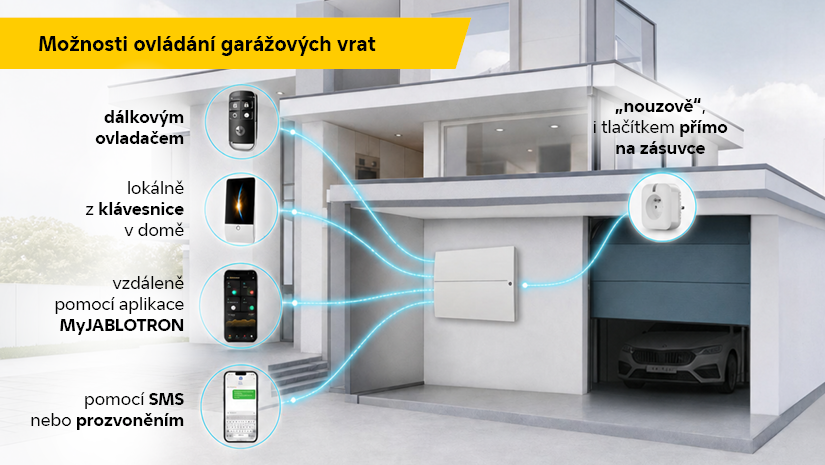

Uživatelsky lze garážová vrata ovládat

lokálně segmentem klávesnice	vzdáleně pomocí aplikace MyJABLOTRON	pomocí SMS nebo prozvoněním	dálkovým ovladačem	probliknutím dálkových světel	“nouzově“, i tlačítkem přímo na zásuvce

Potřebné vybavení

Ústředna

Přeskočit produktový posuvník

•

  JA-103K

  GSM Ústředna s LAN komunikátorem - dodáváno s JA-192Y/JA-194Y (nezahrnuty v ceně)
•

  JA-107K

  GSM Ústředna s LAN komunikátorem - dodáváno s JA-192Y/JA-194Y (nezahrnuty v ceně)
•

  JA-103K-7AH

  GSM Ústředna s LAN komunikátorem - dodáváno s JA-192Y/JA-194Y (nezahrnuty v ceně)

Výstupní modul

Přeskočit produktový posuvník

•

  JB-162N-PLUG

  Bezdrátová zásuvka s externím výstupem (French)

Rádiový modul

Přeskočit produktový posuvník

•

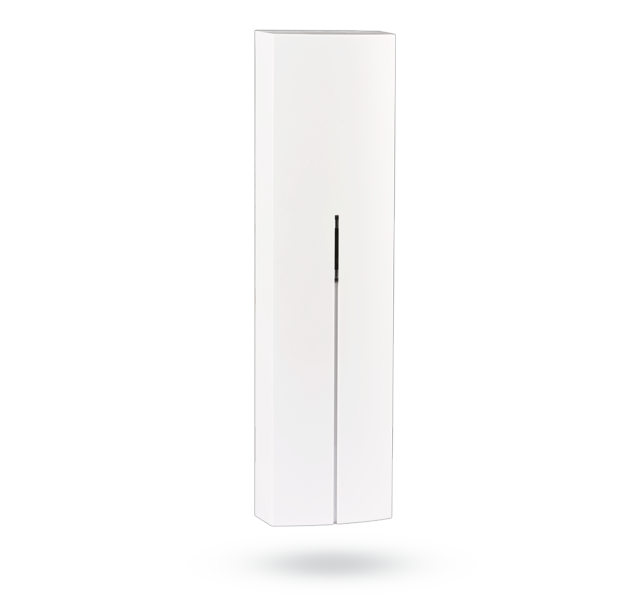

  JA-110R

  Sběrnicový modul pro připojení bezdrátových komponentů
•

  JA-111R

  Sběrnicový modul pro bezdrátové připojení komponentů JA-100

Vysílač

Přeskočit produktový posuvník

•

  JA-154J MS II

  Obousměrný dálkový ovladač – čtyřtlačítkový
•

  JA-155J

  Univerzální vysílač

Ostatní

SIM karta

Bezpečnostní SIM pro ovládání z aplikace MyJABLOTRON

Software

F-Link 2.6.1. a novější

Zapojení prvků

Zapojení vyžaduje znalost manuálů všech použitých komponentů.

Každý pohon je má na jiném místě a pod různým označením, z tohoto důvodu je nutné nastudovat manuál pohonu, který je v místě použit, případně kontaktujte dodavatele pohonu.

Obr.1. Zapojení průchozí zásuvky do přípravy na stropu a zapojení napájení pohonu.

Nastavení a naprogramování systému

V F-Linku pouze nastavení PG logiky která respektuje zásuvka s pulzem např. 1 vteřina.

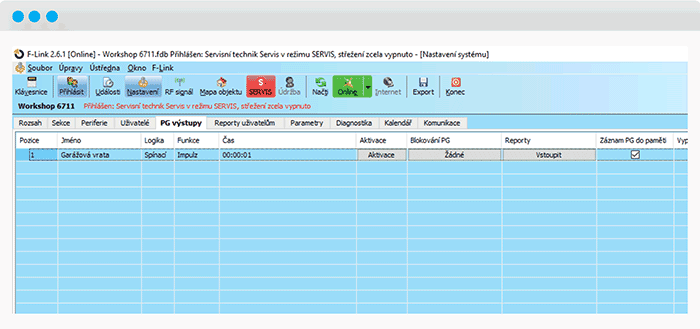

1. Nastavení PG logiky. PG výstup si pojmenujeme, nastavíme spínací logiku, funkci impulsu a čas např. 1 vteřina.

Nastavení PG logiky

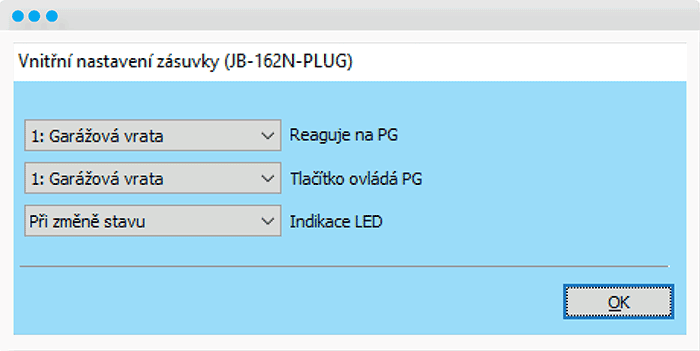

2. Vnitřní nastavení zásuvky JB-162N-PLUG.

Nastavení bezdrátové zásuvky

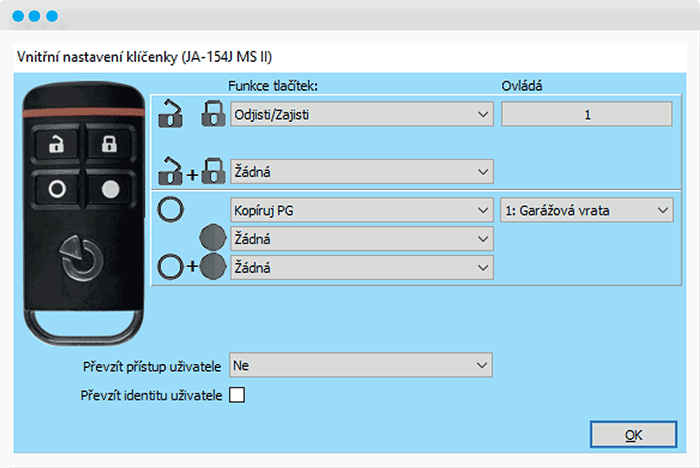

3. Nastavení klíčenky pro ovládání PG výstupu, v příkladu použijeme klíčenku JA-154J MS II.

Nastavení klíčenky

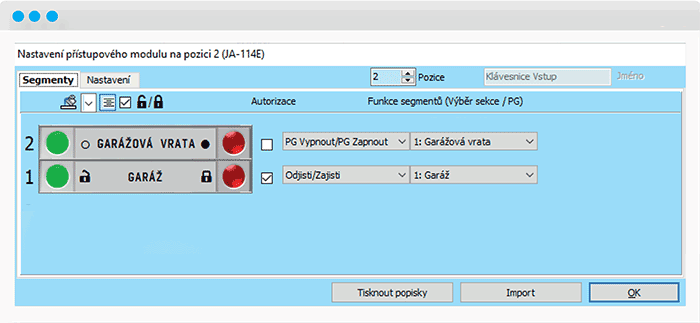

4. Nastavení segmentu pro ovládání pohonu z klávesnice.

Nastavení klávesnice

Ovládání lokální i vzdálené

Garážová vrata lze ovládat jak nouzově díky umístění zásuvky u pohonu lokálně tlačítkem přímo na JB-162N-PLUG, na segmentu klávesnice, tak i vzdáleně mimo objekt. Pro vzdálený způsob lze použít aplikaci MyJABLOTRON či dálkový ovladač.

Mobilní aplikace MyJABLOTRON

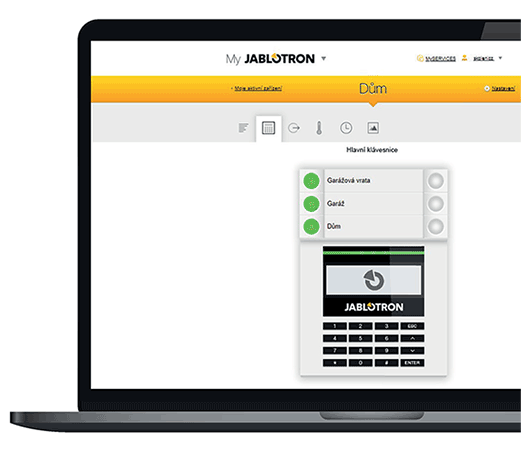

Webová aplikace MyJABLOTRON
