Garagentorsteuerung mit PG-Ausgangsmodul: JB-162N-PLUG und JB-163N-PLUG

Inhalt

Das JABLOTRON 100+ Alarmsystem ermöglicht die Steuerung von Garagentoren über eine Durchgangssteckdose mit PG-Ausgang, wobei besonderer Wert auf Schnelligkeit und einfache Installation gelegt wird.

Garagentore können vom Benutzer gesteuert werden

Lokal über das Tastenfeld-SegmentFernsteuerung über MyJABLOTRONPer SMS oder durch AnrufenMit der FernbedienungDurch Blinken der Fernlichtscheinwerfer„Notfallbetrieb“ per Taste an der Steckdose

Benötigte Ausrüstung

Steuerzentrale

Produkt-Slider überspringen

Ausgangsmodul

Produkt-Slider überspringen

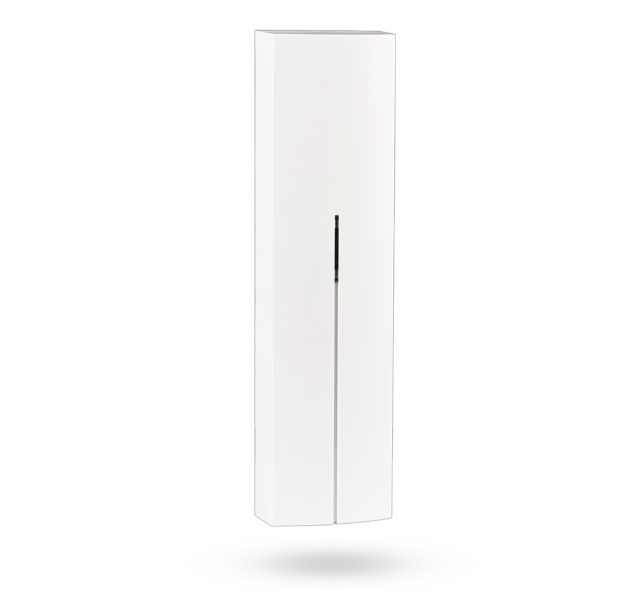

Funkmodul

Produkt-Slider überspringen

Sender

Produkt-Slider überspringen

Sonstiges

SIM-KarteSIM-Karte

SIM-Karte für Steuerung über die MyJABLOTRON-App

SoftwareSoftware

F-Link 2.6.1 und neuer

Verdrahtung

Die Verdrahtung erfordert Kenntnisse über die Handbücher aller verwendeten Komponenten.

Jeder Garagentorantrieb hat Anschlussklemmen an unterschiedlichen Orten und mit unterschiedlicher Bezeichnung. Deshalb ist es notwendig, das Handbuch des jeweiligen Antriebs zu studieren oder den Lieferanten zu kontaktieren.

Abb. 1: Anschluss der Durchgangssteckdose an die Deckeninstallation und Anschluss der Stromversorgung des Antriebs.

Systemeinrichtung und Programmierung

In F-Link genügt die Einstellung der PG-Logik, die die Steckdose mit einem Impuls von z.B. 1 Sekunde berücksichtigt.

  1. PG-Logikeinstellung. Benennen Sie den PG-Ausgang, legen Sie die Schaltlogik und die Impulsfunktion mit einer Dauer von z.B. 1 Sekunde fest.

PG-Logikeinstellung

  1. Interne Einstellung der Steckdose JB-162N-PLUG.

Einstellung der kabellosen Steckdose

  1. Einstellung des Funkschalters zur Steuerung des PG-Ausgangs; im Beispiel wird der Funkschalter JA-154J MS II verwendet.

Einstellung des Funkschalters

  1. Einstellung des Segments zur Steuerung des Antriebs von der Tastatur aus.

Tastatureinstellung

Lokale und Fernsteuerung

Das Garagentor kann lokal über die Notfalltaste nahe dem Antrieb am JB-162N-PLUG, über das Tastatursegment oder auch aus der Ferne außerhalb des Objekts gesteuert werden. Für die Fernsteuerung kann die MyJABLOTRON-App oder eine Fernbedienung verwendet werden.

MyJABLOTRON Mobile-App

MyJABLOTRON Web-App
