Heizungssteuerung mit drahtlosem PG-Ausgangsmodul – JB-162N-PLUG

Ausgangsmodul | Funkmodul

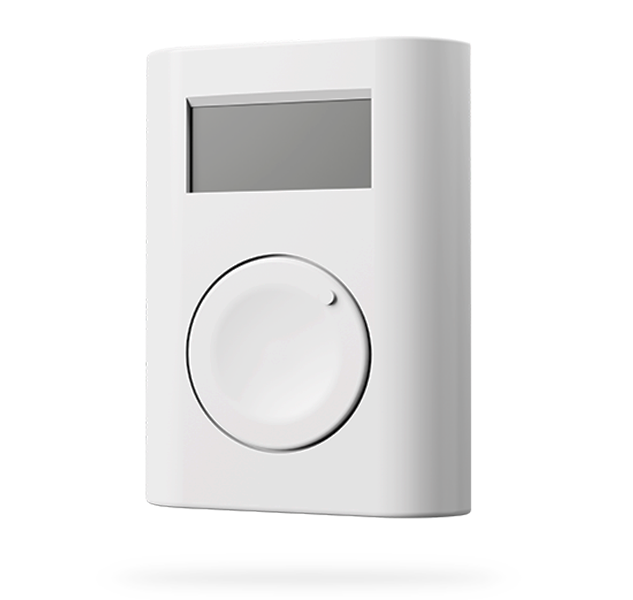

Thermostat | Thermometer

Sonstiges

Software

F-Link 2.6.1 oder neuer wegen Unterstützung des JB-162N-PLUG Peripheriegeräts

Verdrahtung

Zum Anschluss des Produkts sind Kenntnisse aller verwendeten Komponentenhandbücher erforderlich.

Abb. 1: Anschluss der Durchgangssteckdose an die Steckdose in der Nähe des Kessels, Kabel zum Steuerausgang des Kessels.

In der Praxis schließen Sie die JB-162N-PLUG-Steckdose einfach an die Netzsteckdose nahe dem Kessel an und verbinden dann das Steuerkabel mit den Steuerklemmen des Kessels. Jeder Kessel hat diese Klemmen an einer anderen Stelle und mit unterschiedlicher Bezeichnung, daher ist es notwendig, das Handbuch des jeweiligen Kessels zu studieren oder den Kesselhersteller zu kontaktieren.

Einrichtung und Programmierung

1. PG-Logik einstellen. Benennen Sie den PG-Ausgang z. B. "Heizung" und stellen Sie die Ein-/Aus-Funktion ein.
2. Melden Sie den Thermostat an einer beliebigen Position im System an und stellen Sie ihn auf PG Heizung ein.
3. Melden Sie die JB-162N-PLUG-Steckdose an einer beliebigen Position im System an und stellen Sie sie auf PG Heizung ein.
4. Registrieren Sie den Alarm in der JABLOTRON CLOUD.

PG-Logik-Einrichtung

PG-Logik-Einrichtung

Lokale und Fernsteuerung

Die Heizungssteuerung kann direkt am Thermostat erfolgen, eine bequemere Steuerung ist jedoch über die mobile MyJABLOTRON-App möglich.

Steuerung:

Einstellungen:

Der Benutzer kann die Temperaturen und Timer für den Thermostat in der MyJABLOTRON-App in den Thermostateinstellungen festlegen.

Erweiterte Einstellungen können auch vom Installateur über die MyCOMPANY-App vorgenommen werden. Die internen Einstellungen des Thermostats können in der Peripherieliste aufgerufen werden. Hier sind neben dem Zeitplan auch die erweiterten Einstellungen zugänglich.

Hinweis: Beim Einsatz des Thermometers JA-111TH / JA-151TH ist es notwendig, PG Heating in zuzuordnen, da dies eine Cloud-Funktion ist.
