Steuerung des elektrischen Wasserabsperrventils durch PEVEKO Version J0J6

Inhalt

Das JABLOTRON 100+ Sicherheitssystem ermöglicht es, dass der PG und das elektrische Ventil die Wasserversorgung mit Open-Close-Logik abschalten, wodurch die Sicherheit des Gebäudes erhöht wird. Der Vorteil dieser Ventilart ist auch ein Notfallzustand für das dauerhafte Schließen mit der Möglichkeit der Fern- oder manuellen Freischaltung. Eine weitere verfügbare Funktion ist die Option einer verzögerten Ventilschließung, zum Beispiel um die Prozesse von Haushaltsgeräten abzuschließen.

Das Ventil kann vom Benutzer gesteuert werden

Lokal über Tastenfeld SegmentFernsteuerung mittels
MyJABLOTRON App		SMS-BefehlLokal mit dem Knopf

Benötigte Ausrüstung

Software

SKPB PEVEKO
Wasserarmatur

SKPB 4015.2RKX/J0J6
SKPB 4020.2RKX/J0J6
SKPB 4025.2RKX/J0J6
Produkt-Slider überspringen

Verdrahtung

Die Verdrahtung erfordert Kenntnisse der Handbücher aller verwendeten Komponenten.

Die untenstehende Abbildung zeigt ein Schema zum Anschluss des Ventilantriebes an das JA-114HN Modul.

  • Die Schaltung verwendet ein PG-Busmodul mit 4 Eingängen und 4 Ausgängen zur Steuerung und Überwachung des Ventilzustands.
  • Das Ventil reagiert auf einen Impuls kürzer als 2 s (Öffnung/Schließung), bei einem längeren Impuls als 3 s handelt es sich um einen Notfallzustand, der dauerhaft bis zur Freischaltung anhält, welche durch einen 4 s Impuls erreicht wird. Möchten Sie die verzögerte Schließung aktivieren/deaktivieren, wählen Sie eine der folgenden Impulslängen.
    • Impulslänge 7 s – verzögerte Schließung 1 h
    • Impulslänge 9 s – verzögerte Schließung 2 h
    • Impulslänge 11 s – verzögerte Schließung 3 h
    • Impulslänge 13 s – verzögerte Schließung 4 h
  • Beschreibung der Ventilverdrahtung: braunes Kabel – 12 V, blaues Kabel – Masse, grünes Kabel – Ventilstatus, blau/weißes Kabel – Ventilunterbrechung (Sabotagefunktion), grün/weißes Kabel – Steuerung.

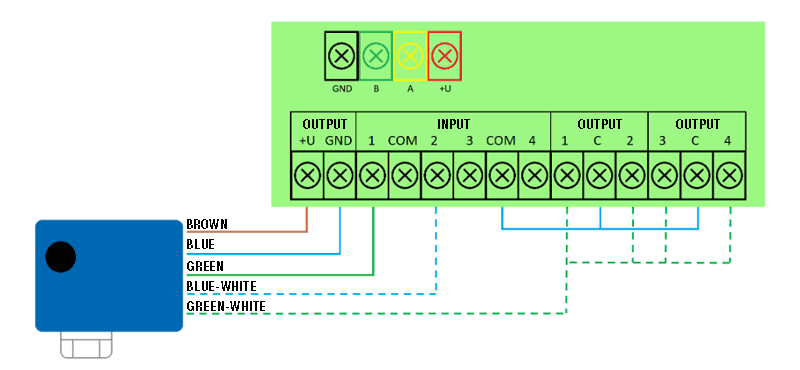

Anschluss des Wasserabschneideventils am PG Ausgangsmodul

Setup und Programmierung

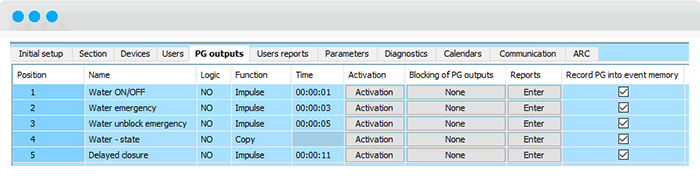

  1. In F-Link auf der Seite PG-Ausgänge verhalten Sie die Funktion der drei PG-Ausgänge. Der erste erzeugt einen 2s Impuls für die Standard-Ventilsteuerung. Der zweite mit 3s Impuls für einen Notfallzustand bei Überschwemmung im Gebäude. Das dritte PG ist für einen 5s Impuls zum Freischalten des Notfallzustands. Das vierte PG wird benutzt, um den Ventilstatus über den JA-114HN Eingang zu überwachen und auf dem Tastatursegment anzuzeigen. Das fünfte PG wird verwendet, wenn eine verzögerte Ventilschließung erforderlich ist. Wählen Sie die Verzögerungszeit entsprechend, siehe Erklärung in der Elementverdrahtung.

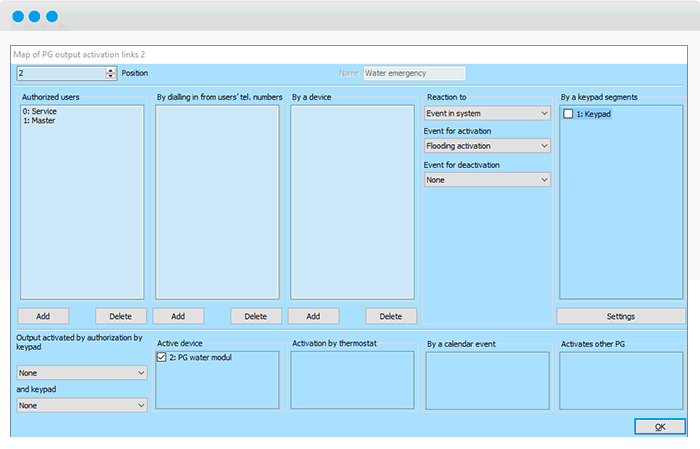

PG Ausgangsprogrammierung

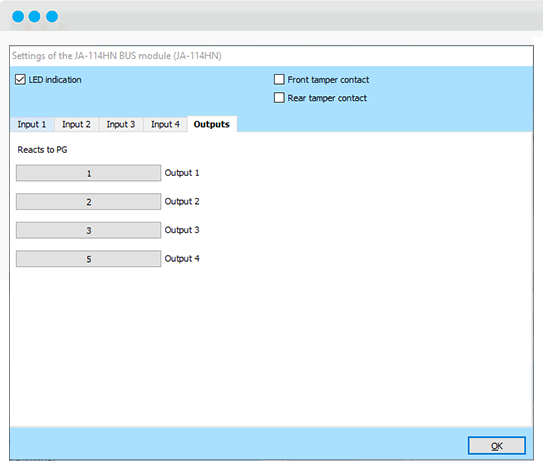

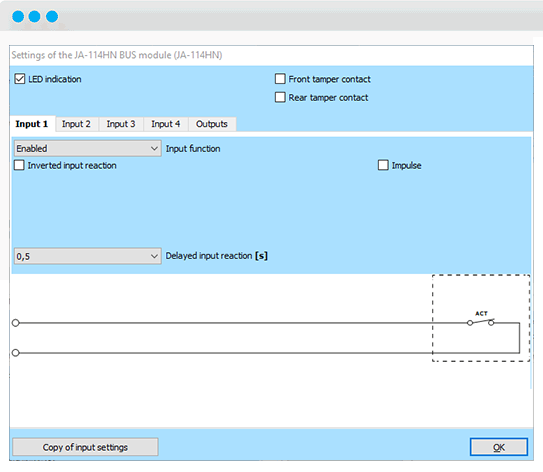

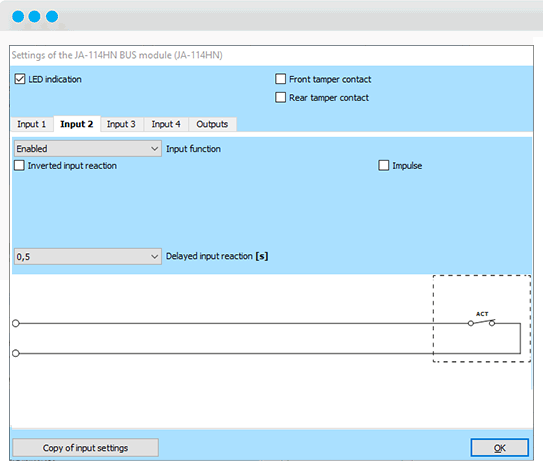

  1. Für das JA-114HN Busmodul mit 4 Eingängen und 4 Ausgängen stellen Sie das entsprechende PG- und Eingangsverhalten ein.
  1. Um die Steuer- und Anzeigesegmente auf der Tastatur einzurichten, müssen Sie in den internen Einstellungen auf der Registerkarte Geräte mit der Eingabetaste öffnen. Wählen Sie für das entsprechende Segment den PG-Ausgang aus und weisen Sie ihm die Steuerungsfunktion „PG zeigt an/steuert“ zu. In diesem Fall zeigen wir PG3 (Wasserstatus) an und steuern PG1 (Wasser EIN/AUS).

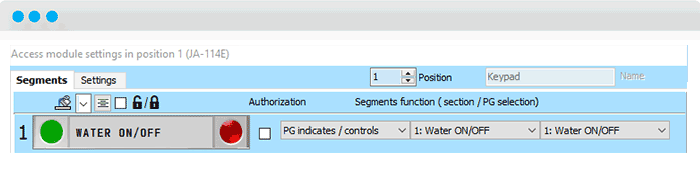

Einstellung des Tastatursegments

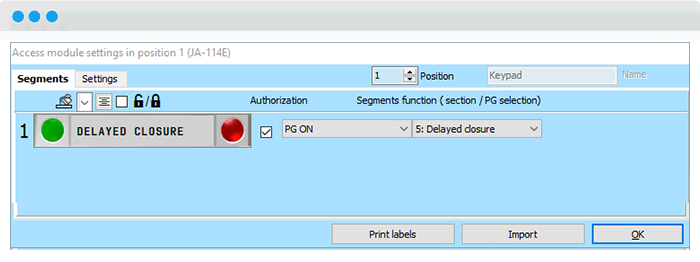

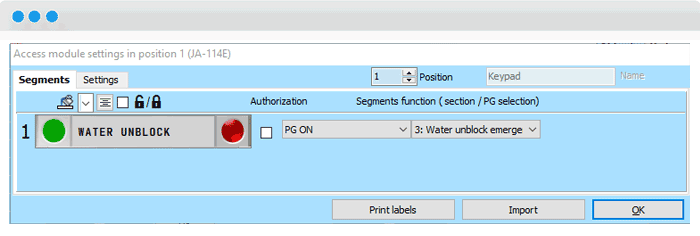

Weisen Sie das Segment zur Steuerung des PG1-Ausgangs mit EIN- und AUS-Funktion sowie Autorisationsauswahl zu. Wenn eine Autorisierung erforderlich ist, müssen autorisierte Benutzer im Register Benutzer die Berechtigungen zur Steuerung von PG1 festlegen. Es ist auch möglich, ein Segment zur Freischaltung mit PG3 (Wasser-Notfreischaltung) zu erstellen und diese Option nur autorisierten Benutzern zuzuweisen. Wenn Sie einen verzögerten Start verwenden möchten, können Sie ein Segment für die verzögerte Schließung einrichten. Wird dieses gedrückt, reagiert das 2s Signal für Ventilein/Aus nicht die ganze Zeit.

Einstellung des Tastatursegments

Einstellung des Tastatursegments

Lokale und Fernsteuerung

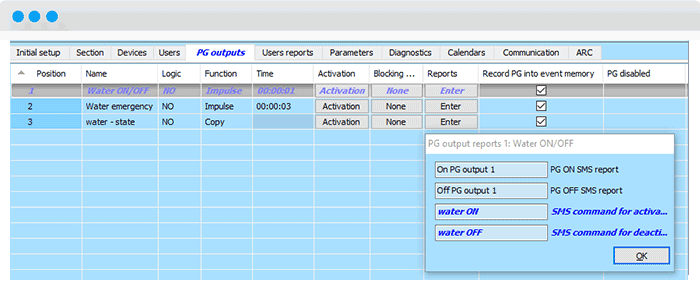

Das Wasserabsperrventil kann sowohl lokal über das Tastatursegment als auch außerhalb des Gebäudes ferngesteuert werden. Für die Fernsteuerung kann die MyJABLOTRON Web- oder Mobil-App verwendet werden, indem auf das virtuelle Segment geklickt wird, oder per SMS-Befehl mit konfigurierbarem Text.

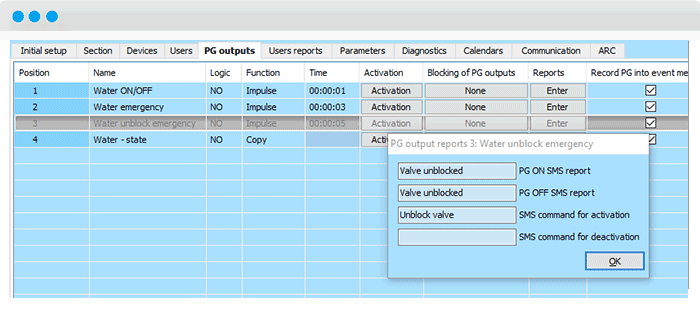

Wenn Sie das Ventil nach einem Notfall aus der Ferne entsperren müssen, können Sie dies über das Tastatursegment, die MyJABLOTRON App oder per SMS tun.

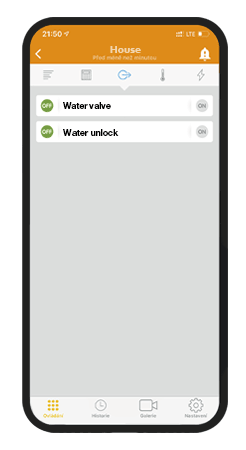

Mobile App MyJABLOTRON

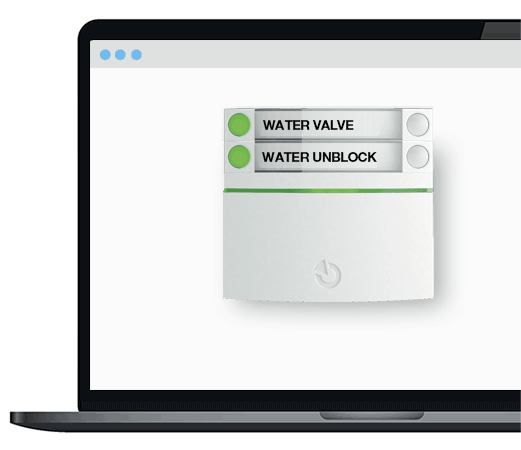

Web-App MyJABLOTRON
