Contrôle de chauffage avec module de sortie PG sans fil – JB-162N-PLUG

Contenu

Le système d'alarme JABLOTRON 100+ vous permet de contrôler une chaudière électrique ou à gaz à l'aide d'une prise traversante avec une sortie PG, en mettant l'accent sur la rapidité et la facilité d'installation.

La chaudière peut être contrôlée par l'utilisateur

localement depuis le thermostatà distance via l'application MyJABLOTRON

Équipement requis

Panneau de contrôle

Passer le slider de produit

Module de sortie | Module radio

Passer le slider de produit

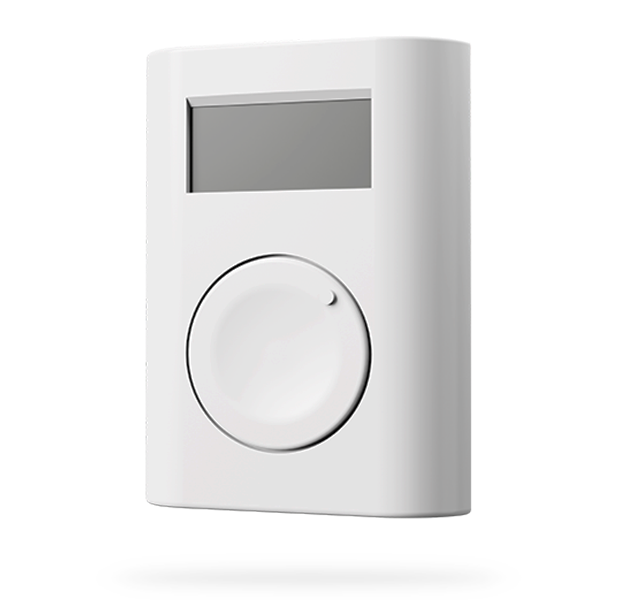

Thermostat | Thermomètre

Passer le slider de produit

Autres

LogicielLogiciel

F-Link 2.6.1 et versions ultérieures en raison du support de la périphérie JB-162N-PLUG

Câblage

La connexion du produit nécessite la connaissance des manuels de tous les composants utilisés.

Fig.1 : Raccordement de la prise traversante à la prise électrique près de la chaudière, câble vers la borne de commande de la chaudière.

En pratique, il suffit de brancher la prise JB-162N-PLUG dans la prise électrique située près de la chaudière, puis de connecter le câble de sortie aux bornes de commande de la chaudière. Chaque chaudière possède ces bornes à un emplacement différent et sous des désignations différentes, il est donc nécessaire d’étudier le manuel de la chaudière ou de contacter le fournisseur de la chaudière.

Configuration et programmation

  1. Configuration de la logique PG. Donnez un nom à la sortie PG, par exemple "Chauffage", et définissez sa fonction ON/OFF.
  2. Enregistrez le thermostat à n’importe quelle position dans le système et réglez-le sur PG Chauffage.
  3. Enregistrez la prise JB-162N-PLUG à n’importe quelle position dans le système et réglez-la sur PG Chauffage.
  4. Enregistrez l’alarme dans le JABLOTRON CLOUD.

Configuration de la logique PG

Configuration de la logique PG

Contrôle local et à distance

Le contrôle local du chauffage peut se faire directement depuis le thermostat, mais un contrôle beaucoup plus pratique est possible via l’application mobile MyJABLOTRON.

Commandes :

Réglages :

L’utilisateur peut définir les températures et les minuteries du thermostat dans son application MyJABLOTRON dans les paramètres du thermostat.

Des réglages plus avancés peuvent également être effectués par l’installateur via l’application MyCOMPANY. Les réglages internes du thermostat peuvent être consultés dans la liste des périphériques. Ici, en plus du programme horaire lui-même, on peut accéder à des réglages avancés.

Remarque : Lors de l’utilisation des thermomètres JA-111TH / JA-151TH, il est nécessaire d’attribuer le chauffage PG dans MyCOMPANY, car il s’agit d’une fonction CLOUD.
