Jak działa regulacja temperatury w systemie JABLOTRON 100+?

Na podstawie porównania zmierzonych wartości z aktualnie wymaganymi wartościami wysyłają one do centrali polecenia włączenia i wyłączenia wyjść PG przypisanych do poszczególnych trybów ogrzewania, chłodzenia i wentylacji.

Termostaty współpracują z jednostką sterującą. Na podstawie ustawień bezpieczeństwa automatycznie skracają okres komfortu w harmonogramie temperatur. Na podstawie blokady wyjścia PG automatycznie wyłączają ogrzewanie, gdy nie jest ono potrzebne, na przykład gdy okno jest otwarte lub gdy w pomieszczeniu przez dłuższy czas nie było ruchu. Te unikalne funkcje znacznie obniżają koszty eksploatacji systemu grzewczego.

Jednostka sterująca służy jako centrum dystrybucji

Jednostka sterująca systemu pośredniczy w dwukierunkowej komunikacji zdalnej z użytkownikiem i przekazuje ustawienia użytkownika oraz instrukcje sterujące do poszczególnych termostatów. W ten sposób dostarcza termostatowi niezbędnych informacji o zdarzeniach w systemie.

W przeciwnym kierunku jednostka sterująca odbiera polecenia z termostatów i porównuje je z ustawionymi warunkami blokady. Wynikiem tego jest włączanie i wyłączanie poszczególnych wyjść PG, które jednostka sterująca przekazuje za pośrednictwem magistrali lub radia do systemu.

Jednostka sterująca zapewnia również zasilanie awaryjne termostatów magistrali.

Urządzenia peryferyjne wyjściowe przełączają podłączone urządzenia

Niezależnie od tego, czy jest to złożone urządzenie do regulacji ogrzewania podłogowego, oddzielna głowica zaworu, inteligentne gniazdo czy przekaźnik uniwersalny, elementy wyjściowe po prostu kopiują stan przypisanych wyjść PG. Na tej podstawie dostarczają i odcinają zasilanie do podłączonego urządzenia lub otwierają i zamykają zawór grzejnika.

Rozwiązanie to sprawia, że cały system jest bardzo elastyczny i umożliwia podłączenie za pośrednictwem magistrali lub bezprzewodowo do szerokiej gamy urządzeń bez konieczności wykonywania jakichkolwiek prac budowlanych. Inteligentne i ekonomiczne sterowanie strefowe można zatem dodać później w sytuacjach, w których nie było to pierwotnie planowane.

Ograniczenia systemu

Liczba termostatów w systemie jest ograniczona jedynie liczbą wolnych urządzeń peryferyjnych. Należy jednak wziąć pod uwagę ograniczenia transmisji bezprzewodowej:

• Urządzenia peryferyjne mogą być zaprogramowane w systemie tylko w pozycjach od 1 do 120.
• Tylko wyjścia PG w pozycjach od 1 do 32 mogą być przesyłane bezprzewodowo.

Najczęstsze zastosowania

Opisana powyżej elastyczność pozwala na realizację różnych zastosowań, w zależności od konkretnych potrzeb klienta i możliwości budynku, w którym system jest zainstalowany. Dla uproszczenia podsumujemy trzy najczęstsze metody.

Sterowanie lokalne

Odnosi się to do sytuacji, w których system JABLOTRON jest potrzebny do pokrycia mniejszej przestrzeni. Zazwyczaj ma to miejsce, gdy przestrzeń została dodana później lub jest częścią większego budynku, w którym istniejące rozwiązanie grzewcze i wentylacyjne jest niewystarczające lub gdy w danej lokalizacji potrzebna jest zdalna regulacja temperatury. W takich przypadkach jest to zazwyczaj rozwiązanie w pełni bezprzewodowe, w którym jeden termostat steruje oddzielnym, często elektrycznym źródłem ciepła, wentylatorem lub suszarką. Na przykład:

• Łazienka w starszym mieszkaniu z zamontowanym elektrycznym podgrzewanym wieszakiem na ręczniki i wentylatorem wyciągowym, którego automatyzacja pomoże zapobiec problemowemu wysychaniu i rozwojowi pleśni.
• Domek letniskowy z dodatkowym grzejnikiem elektrycznym, który termostat nie tylko wykorzystuje do regulacji temperatury, ale także pozwala użytkownikowi na zdalne ogrzewanie domku na długo przed przyjazdem i rozpalaniem pieca.
• Szopa ogrodowa lub wolnostojący garaż, w którym termostat wykorzystuje bezpośredni grzejnik do utrzymania bezpiecznej temperatury itp.

Sterowanie centralne

Typowe rozwiązanie, charakterystyczne dla starszych domów rodzinnych i podobnych budynków. Ograniczona liczba termostatów, umieszczonych w punktach referencyjnych (np. w salonie i korytarzu na piętrze), steruje jednym wspólnym źródłem ciepła, zazwyczaj kotłem gazowym lub elektrycznym.

W tym przypadku cały budynek jest ogrzewany, jeśli wymaga tego co najmniej jeden z zainstalowanych termostatów. Ciepło z kotła jest rozprowadzane do poszczególnych grzejników lub ogrzewania podłogowego. Temperatura w poszczególnych pomieszczeniach jest następnie regulowana ręcznie za pomocą głowic mechanicznych lub, co jest mniej wygodne, poprzez otwarcie okna.

To rozwiązanie, które koncentruje się na niskich kosztach nabycia, zazwyczaj oznacza wysokie długoterminowe koszty eksploatacji. Aby zmniejszyć te koszty, system można łatwo rozbudować o dodatkowe termostaty bezprzewodowe i głowice zaworów, aby zapewnić przynajmniej częściową kontrolę strefową w pomieszczeniach, w których ogrzewanie nie jest potrzebne przez cały czas.

Kontrola strefowa

Nowoczesne rozwiązanie, które minimalizuje długoterminowe koszty eksploatacji, zachowując jednocześnie niezbędny komfort. W przypadku kontroli strefowej każde pomieszczenie jest wyposażone we własny termostat, który utrzymuje żądaną temperaturę lokalnie, sterując konkretnym grzejnikiem, pętlą podłogową lub grzejnikiem elektrycznym.

Dzięki podziałowi sterowania na poszczególne strefy, różne pomieszczenia mogą być ogrzewane w różnym czasie do różnych temperatur. Znacznie zmniejsza to straty ciepła, gdy dane pomieszczenie nie jest używane. Temperatura w pomieszczeniu jest regulowana zgodnie z ustalonym harmonogramem, tak aby było ono ogrzewane do komfortowego poziomu tylko w określonych porach, zazwyczaj:

• W salonie w dni powszednie po południu i wieczorem oraz przez cały dzień w weekendy
• W łazience codziennie rano i wieczorem
• W sypialni tylko codziennie rano
• W pokojach dziecięcych w dni powszednie rano i po południu oraz przez cały dzień w weekendy

Dzięki sterowaniu strefowemu ciepłą wodą termostaty sterują nie tylko poszczególnymi pomieszczeniami, ale także kotłem lub pompą ciepła, podobnie jak w przypadku sterowania centralnego. Jednak dzięki wykorzystaniu ciepła tylko w wybranych pomieszczeniach źródło działa przez krótszy czas i z mniejszą wydajnością, co przekłada się na znaczne oszczędności.

Przygotowanie konstrukcyjne do montażu termostatów

Termostaty bezprzewodowe można zainstalować w dowolnym miejscu, nawet jeśli nie były zaplanowane w instalacji wcześniej. Jeśli jednak istnieje możliwość zainstalowania okablowania w budynku, zawsze zalecamy stosowanie urządzeń peryferyjnych z magistralą, które zapewniają długotrwałą, bezobsługową pracę, niższe koszty nabycia i inne korzyści. W przypadku termostatów z magistralą konieczne jest wcześniejsze wybranie odpowiedniego miejsca, w którym zakończy się okablowanie magistrali.

Ogólne zalecenia dotyczące umiejscowienia mają również zastosowanie do termostatów JABLOTRON:

• Wysokość montażu od 120 do 150 cm
• Miejsce, w którym nie ma bezpośredniego nasłonecznienia, które mogłoby wpływać na pomiary
• Miejsce z dala od okien, które mogłyby wpływać na pomiary, gdyby były otwarte lub nieszczelne
• Miejsce łatwo dostępne dla użytkownika i nie narażone na przyszłe zasłonięcie przez meble.

Mówiąc najprościej, odpowiednim miejscem jest zazwyczaj obszar nad włącznikami światła przy wejściu do pomieszczenia, przy czym idealna wysokość osi termostatu wynosi 30 cm nad osią włączników. Przygotowane okablowanie należy poprowadzić do puszki instalacyjnej z rozstawem śrub 60 mm, w której termostaty magistrali można wygodnie częściowo wpuszczać.

Jeśli z jakiegoś powodu nie ma możliwości wpuszczenia puszki, termostat można również zamontować na powierzchni. W takim przypadku należy wyprowadzić okablowanie z tynku w środkowej części przewidzianego miejsca montażu produktu. Okablowanie musi dotrzeć do tego miejsca od góry lub od dołu, aby nie zostało uszkodzone podczas wiercenia podczas montażu (otwory montażowe znajdują się w poziomie).

Przygotowanie do montażu czujnika podłogowego:

Od skrzynki instalacyjnej termostatu do podłogi należy poprowadzić elastyczną tuleję ochronną o średnicy od 15 do 20 mm. Tuleja ochronna powinna kończyć się na tej samej wysokości, co konstrukcja podłogi, w której zostanie ułożone ogrzewanie.

Koniec rękawa ochronnego, tj. miejsce, w którym będzie umieszczony czujnik pomiarowy, powinien znajdować się w odległości co najmniej 30 do 50 cm od ściany, pośrodku między pętlami ogrzewania podłogowego, tak aby nie był zbyt blisko rury lub kabla. Uszczelnij koniec rękawa ochronnego przed wnikaniem brudu lub jastrychu.

Jeśli ogrzewanie nie zostało jeszcze ułożone, należy wyciągnąć rękaw ochronny ze ściany na odpowiedniej wysokości (ok. 4 cm poniżej planowanego poziomu zerowego, raczej niżej niż wyżej) i pozostawić wystarczająco długi nadmiar, np. 1,5 m. Należy oznaczyć rękaw ochronny; instalator ogrzewania zajmie się jego ostatecznym przycięciem i umieszczeniem.

Sam czujnik montuje się podczas ostatecznej instalacji termostatu, po prostu wsuwając go do tulei ochronnej aż do oporu.

Rozprowadzanie okablowania magistrali:

Magistrala dla termostatów może być poprowadzona w konfiguracji szeregowej, drzewiastej lub gwiaździstej, podobnie jak w przypadku innych urządzeń peryferyjnych magistrali. Koniec odgałęzienia musi zawsze kończyć się na ostatnim urządzeniu peryferyjnym lub być swobodnie izolowany przed zwarciami. Nigdy nie wolno tworzyć zamkniętej pętli na magistrali.

Termostaty, jako urządzenia peryferyjne niezwiązane z bezpieczeństwem, nie są chronione przez styk sabotażowy. Aby spełnić wymagania klasy bezpieczeństwa 2, muszą być podłączone oddzielnie, tak aby w przypadku sabotażu termostatu i zwarcia magistrali nie została zakłócona funkcjonalność elementów alarmowych.

W praktyce można zastosować połączenie okablowania szeregowego i gwiaździstego, gdzie wszystkie elementy niezabezpieczające są podłączone szeregowo na kilku odgałęzieniach, rozchodzących się w różnych kierunkach, aby zapewnić skuteczne pokrycie całego budynku. Odgałęzienia te są następnie podłączone do jednego wspólnego izolatora JA-110T lub jednego dedykowanego wyjścia magistrali centrali alarmowej. Elementy alarmowe muszą być podłączone do drugiego wyjścia lub odgałęzione od węzła przed izolatorem.

Podłączenie JABLOTRON 100+ do określonych urządzeń

1. Ogrzewanie podłogowe wodne

Najpopularniejsze rozwiązanie w nowoczesnych domach rodzinnych, umożliwiające zmienny wybór źródła ciepła.

Do regulacji służą moduły JB-128N, które mogą niezależnie sterować nawet 12 obwodami grzewczymi strefowymi. Poszczególne wyjścia dla głowic podłogowych są po prostu przypisane do wyjść PG, sterowanych przez poszczególne termostaty, gdy wymagane jest ogrzewanie. Jednocześnie moduł może również automatycznie przełączać źródło ciepła i pompę pomocniczą, zapewniając cyrkulację wody grzewczej. Jeden produkt może zatem z łatwością pokryć sterowanie całym domem.

Co będzie potrzebne:

• Termostaty z czujnikami podłogowymi zainstalowane w poszczególnych pomieszczeniach.
• Odpowiednie głowice termoelektryczne NC 230 V o maksymalnym poborze mocy 2 W. Można skonsultować się lub bezpośrednio zapytać dostawcę systemu grzewczego w budynku o konkretny typ kompatybilny z danym rozdzielaczem.
  • Podczas testów stwierdziliśmy, że głowice T30NC firmy Salus są szczególnie skuteczne. Oprócz właściwości elektrycznych kluczowe znaczenie ma odpowiedni rozmiar i skok gwintu do montażu na zaworach rozdzielacza.
• Moduł do sterowania ogrzewaniem podłogowym ciepłą wodą JB-128N.
• W przypadkach, gdy nie ma możliwości podłączenia modułu JB-128N do centralnego źródła ciepła za pomocą kabla, można również zastosować odpowiedni przekaźnik uniwersalny, patrz punkt 5.

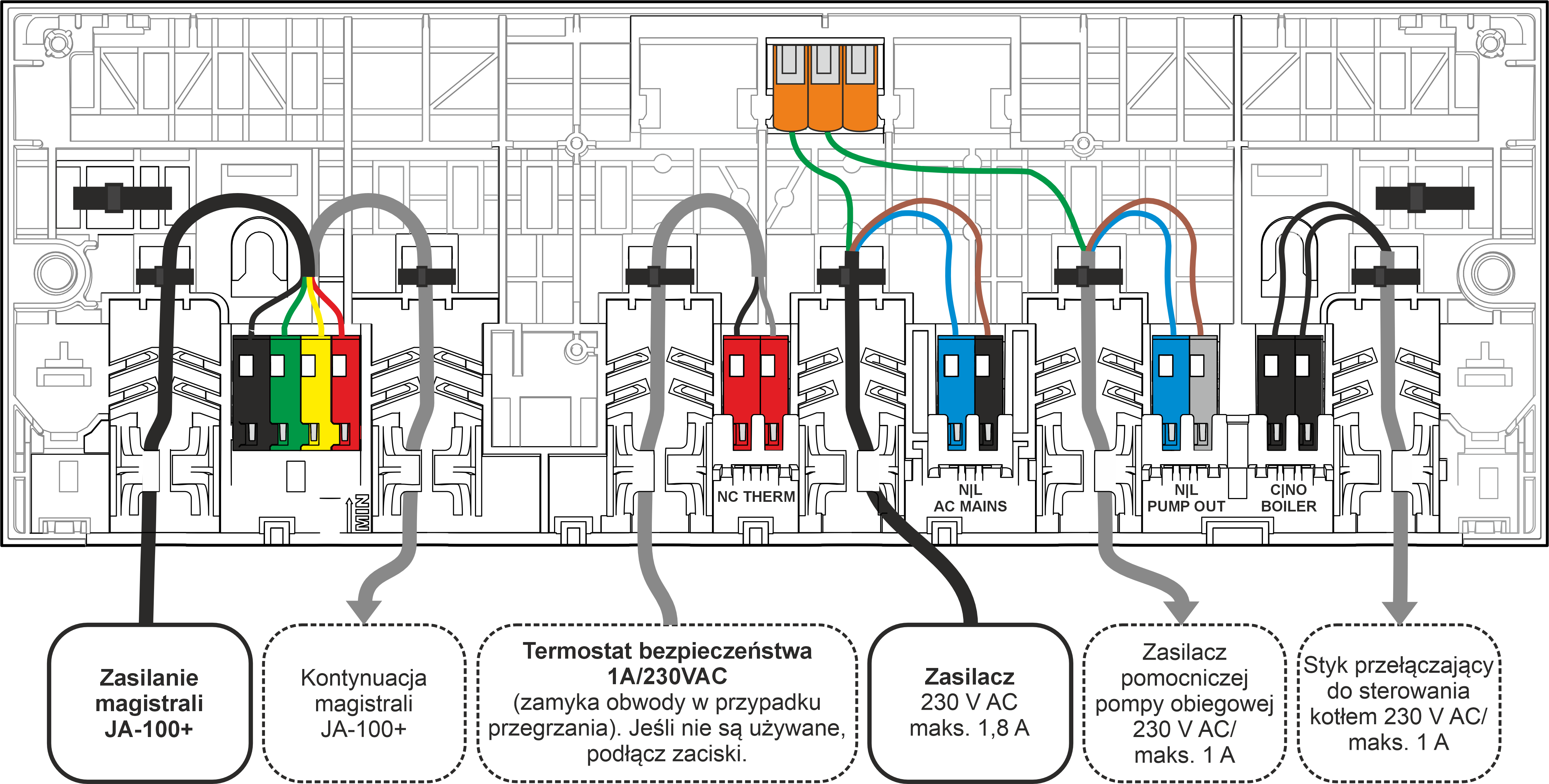

Przygotowanie elektryczne dla JB-128N:

• Moduł można zainstalować w rozdzielaczu podłogowym, mocując go bezpośrednio do rur za pomocą taśmy lub alternatywnie na szynie DIN lub płaskiej powierzchni.
• Moduł musi być podłączony do systemu za pomocą magistrali przy użyciu odpowiedniego kabla z co najmniej dwiema skręconymi parami. Idealne są kable CC-01 lub CC-02 z oferty JABLOTRON, ale dopuszczalne są również kable uniwersalne, takie jak SYKFY, UTP itp.
• Moduł wymaga również stałego zasilania z sieci 230 V. Idealnym rozwiązaniem jest zastosowanie kabla CYKY-J 3x1,5 między rozdzielaczem podłogowym a rozdzielnicą elektryczną, z bezpiecznikiem obwodu o wartości od 4 do 10 A.
• Opcjonalnie moduł może służyć do sterowania źródłem ciepła, takim jak kocioł gazowy/elektryczny lub pompa ciepła. Moduł włącza wyjście beznapięciowe, jeśli co najmniej jeden obwód jest włączony. Obciążalność wyjścia wynosi do 1 A przy 230 V AC lub 30 V DC.
  • Zaciski sterujące urządzenia są zazwyczaj bezpotencjałowe, z logiką podłączoną do GND = ogrzewanie, odłączoną od GND = brak ogrzewania, więc do sterowania zazwyczaj wystarcza słabszy kabel. Jednak aby być odpowiednio przygotowanym na przyszłość, zalecamy przygotowanie kabla CYKY-J 3x1,5 między rozdzielaczem a źródłem ogrzewania do sterowania.
  • Jeśli przygotowanie kabla nie jest możliwe, źródłem ciepła można również sterować za pomocą dowolnego modułu wyjściowego z oferty JABLOTRON, patrz punkt 5.
• Opcjonalnie można również użyć modułu do zasilania pomocniczej pompy obiegowej, która włącza się automatycznie, gdy co najmniej jeden obwód jest ogrzewany.
  • Jeśli pompa jest częścią rozdzielacza, można ją podłączyć bezpośrednio do modułu. W przeciwnym razie należy przygotować kabel CYKY-J 3x1,5 między rozdzielaczem a pompą.
  • Jeśli przygotowanie kabla nie jest możliwe, pompę można również włączać za pomocą dowolnego modułu wyjściowego z oferty JABLOTRON. Funkcję tę można ustawić w oprogramowaniu, patrz źródło ciepła.
  • Pompą można również sterować bezpośrednio za pomocą źródła ciepła (dostarczonego przez dostawcę systemu grzewczego).
• Do modułu można również podłączyć termostat bezpieczeństwa NC, który otworzy się, gdy temperatura wody grzewczej na wlocie rozdzielacza osiągnie niebezpiecznie wysoki poziom. Poszczególne wyjścia modułu są zasilane przez termostat bezpieczeństwa, więc obciążalność styków termostatu musi wynosić co najmniej 230 V AC 1 A. Jeśli termostat nie jest podłączony, zaciski modułu muszą być podłączone na stałe.
  • Jeśli termostat jest zainstalowany bezpośrednio w kolektorze, można go podłączyć bezpośrednio do modułu. W przeciwnym razie należy przygotować kabel CYKY-J 5x1,5 między dwoma urządzeniami, który może również służyć do zasilania pompy obiegowej, jeśli znajduje się ona w pobliżu termostatu.
