Ovládanie kotla bezdrôtovým signálnym modulom výstupov PG – JB-162N-PLUG

Výstupný modul

Rádiový modul

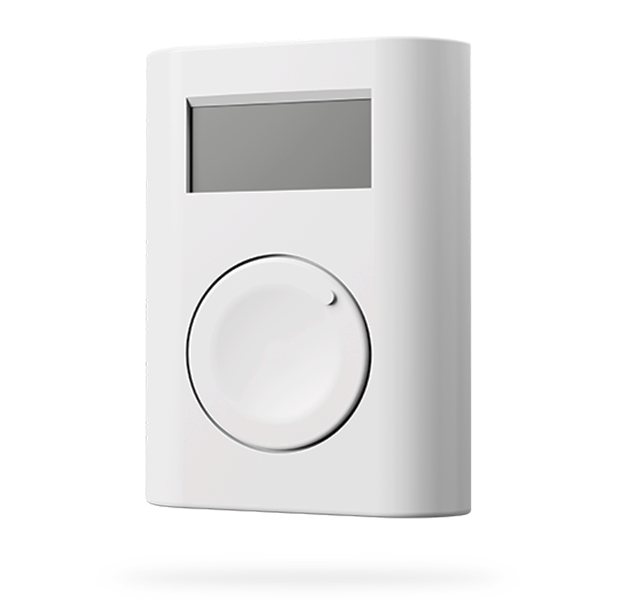

Termostat | Teplomer

Ostatné

Software

F-Link 2.6.1. a novší pre podporu periférie JB-162N-PLUG

Zapojenie prvkov

Zapojenie vyžaduje znalosť manuálov všetkých použitých komponentov.

Obr.1.: Zapojenie prejazdovej zásuvky do zásuvky v blízkosti kotla, kábel na ovládací svorku kotla.

V praxi stačí zapojiť zásuvku JB-162N-PLUG do sieťovej zásuvky v blízkosti kotla a pripojiť ovládací kontakt na svorky kotla. Každý kotol má tieto svorky umiestnené inak a pod rôznym označením, preto je potrebné preštudovať manuál konkrétneho kotla alebo kontaktovať jeho dodávateľa.

Nastavenie a naprogramovanie systému

1. Nastavenie PG logiky. Výstup PG si pomenujeme napr. „Topenie“, nastavíme spínaciu logiku a funkciu zapnúť/vypnúť.
2. Do systému priradíme termostat na ľubovoľnú pozíciu a nastavíme ho na PG Topenie.
3. Do systému priradíme zásuvku JB-162N-PLUG na ľubovoľnú pozíciu a nastavíme na PG Topenie.
4. Registrácia alarmu v JABLOTRON SECURITY.

Nastavenie PG logiky

Nastavenie PG logiky

Lokálne a diaľkové ovládanie

Lokálne je možné riadiť kúrenie priamo z termostatu, pohodlnejšie je však ovládanie pomocou mobilnej aplikácie MyJABLOTRON.

Ovládanie:

Nastavenie:

Nastavenie termostatu môže používateľ vykonať v rámci svojej aplikácie MyJABLOTRON v nastaveniach daného termostatu.

Pokročilejšie nastavenia môže vykonať aj montážny technik z aplikácie MyCOMPANY, kde po vyhľadaní inštalácie je možné v perifériách pod daným termostatom otvoriť vnútorné nastavenia. Tu je možné okrem samotného plánu nastaviť aj základné parametre a uľahčiť tak zákazníkovi prácu.

Poznámka: V prípade použitia teplomera JA-111TH / JA-151TH je potrebné v MyCOMPANY priradiť PG Topenie, keďže ide o cloudovú funkciu.
