Jak funguje regulace teploty v JABLOTRON 100+?

Propojení JABLOTRON 100+ s konkrétními spotřebiči

1. Teplovodní podlahové vytápění

Nejběžnější řešení v moderních rodinných domech, umožňující variabilní výběr zdroje tepla.

Pro jeho regulaci využijte modul JB-128N, který může nezávisle ovládat až 12 okruhů zónového vytápění. Jednotlivým výstupům pro podlahové hlavice se jednoduše přiřadí PG, ovládaná jednotlivými termostaty při požadavku topit. Zároveň může automaticky spínat i zdroj tepla a pomocné čerpadlo, zajišťující cirkulaci otopné vody. Jediným produktem tak jednoduše pokryjete regulaci v celém domě.

Co budete potřebovat:

• Termostaty s podlahovými senzory instalované v jednotlivých místnostech.
• Vhodné termoelektrické hlavice NC 230 V s maximálním příkonem 2 W. Konkrétní typ, kompatibilní s dotyčným rozdělovačem, můžete konzultovat nebo přímo poptat u dodavatele topného systému v objektu.
  • Při testování se nám osvědčily například hlavice T30NC od společnosti Salus. Kromě elektrických vlastností je klíčový správný rozměr a stoupání závitu pro montáž na ventily rozdělovače.
• Modul pro ovládání teplovodního podlahového vytápění JB-128N.
• V případech, kdy nelze kabelem propojit modul JB-128N s centrálním zdrojem tepla, pak i vhodné univerzální relé, viz bod 5.

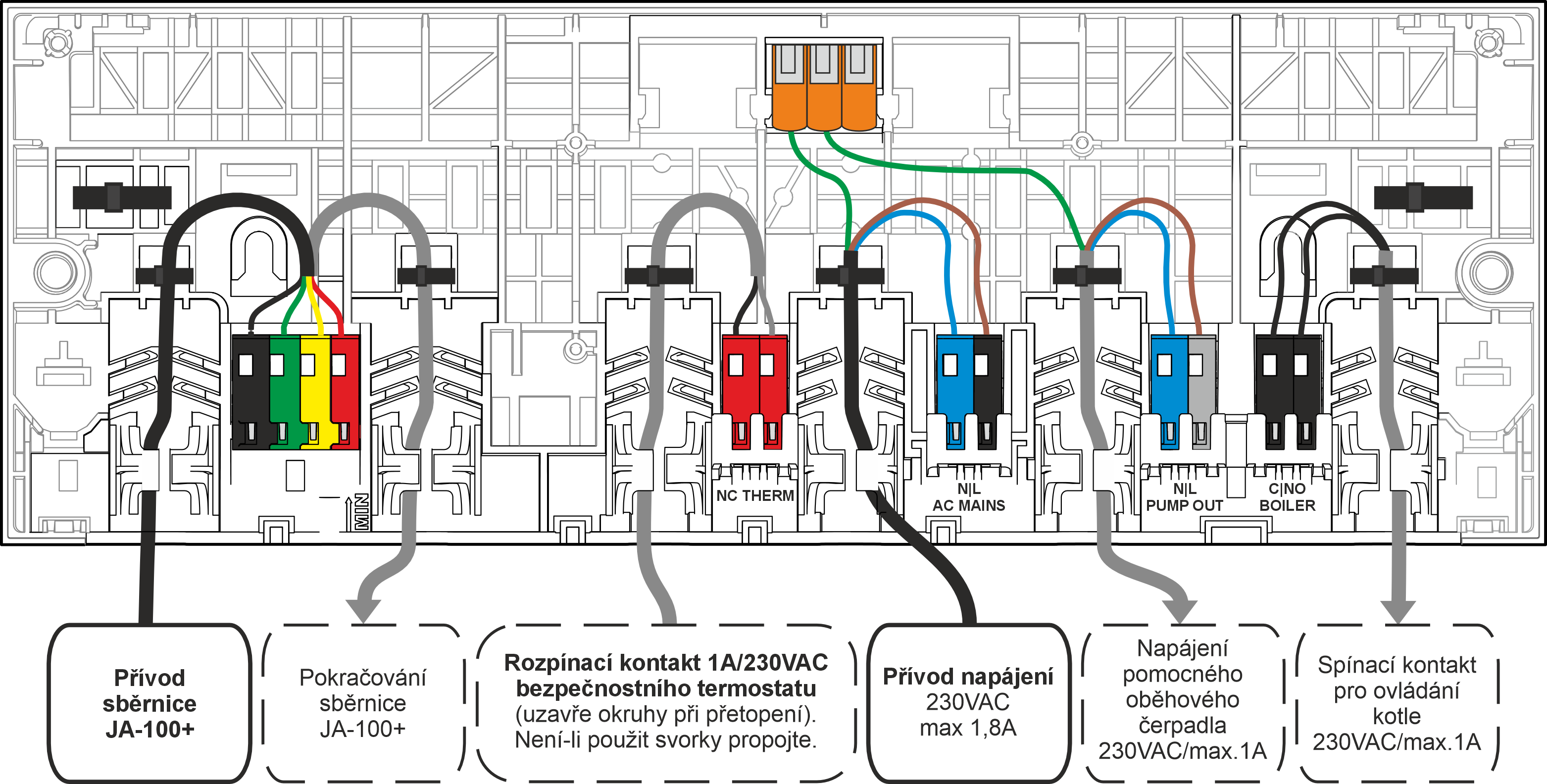

Stavební elektro příprava pro JB-128N:

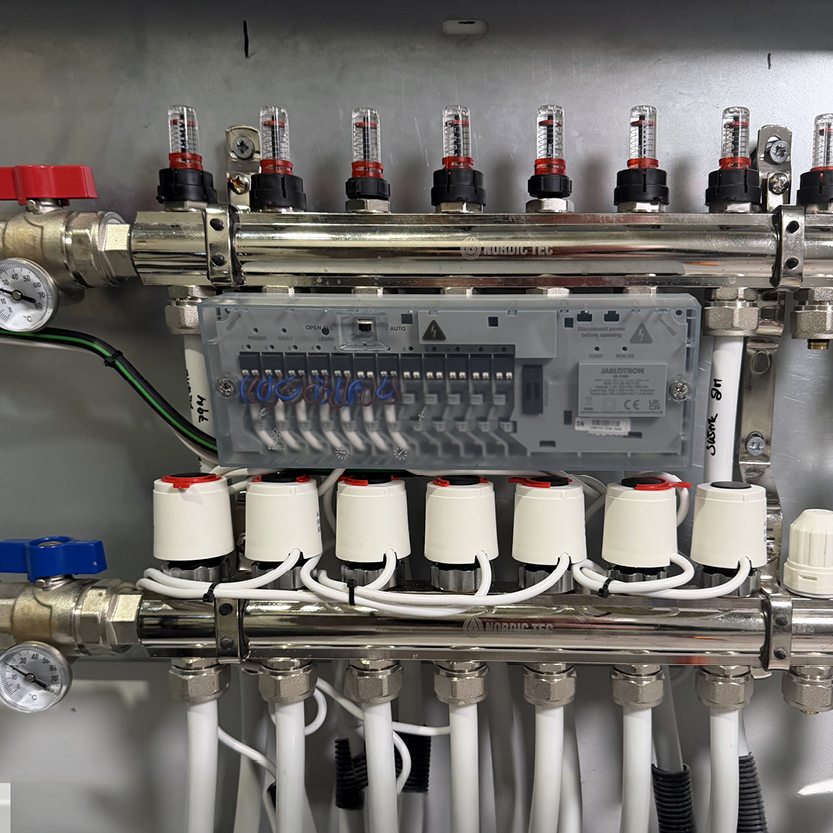

• Modul lze instalovat do podlahového rozdělovače upevněním přímo na trubky páskami, alternativně vedle na DIN lištu nebo rovný povrch.
• Modul musí být se systémem propojen sběrnicově, vhodným kabelem s nejméně 2 kroucenými páry. Ideální jsou kabely CC-01 nebo CC-02 z portfolia JABLOTRON, ale přípustné jsou i univerzální kabely typu SYKFY, UTP apod.
• Modul zároveň vyžaduje stálý napájecí přívod ze sítě 230 V. Ideální příprava je kabel CYKY-J 3x1,5 mezi podlahovým rozdělovačem a elektrickým rozváděčem, s jištěním okruhu od 4 do 10 A.
• Volitelně lze modulem ovládat zdroj tepla, například plynový / elektrický kotel, či tepelné čerpadlo. Modul sepne bezpotenciálový výstup, pokud alespoň jeden okruh topí. Zatížitelnost výstupu je až 1 A při 230 V AC nebo 30 V DC.
  • Ovládací svorky spotřebiče jsou obvykle bez potenciálu s logikou spojeno s GND = topí, rozpojeno od GND = netopí, pro ovládání tak obvykle stačí slabší kabel. Pro dostatečnou připravenost do budoucna však doporučujeme i pro ovládání připravit mezi rozdělovačem a topným zdrojem kabel CYKY-J 3x1,5.
  • Pokud nelze kabelovou přípravu provést, zdroj tepla lze rovněž ovládat i libovolným výstupním modulem z portfolia JABLOTRON, viz bod 5.
• Volitelně můžete modulem zároveň napájet pomocné cirkulační čerpadlo, které spíná automaticky, pokud alespoň jeden okruh topí.
  • Pokud je čerpadlo součástí rozdělovače, lze jej zapojit do modulu napřímo. V opačném případě připravte mezi rozdělovačem a čerpadlem kabel CYKY-J 3x1,5.
  • Pokud kabelovou přípravu provést nelze, čerpadlo lze spínat i libovolným výstupním modulem z portfolia JABLOTRON. Funkci lze nastavit softwarově, viz zdroj tepla.
  • Čerpadlo může být řízeno napřímo i zdrojem tepla (zajišťuje dodavatel topného systému).
• K modulu lze také připojit bezpečnostní příložný NC termostat, který rozepne při nebezpečně vysoké teplotě otopné vody na vstupu do rozdělovače. Přes bezpečnostní termostat jsou napájeny jednotlivé výstupy modulu, zatížitelnost kontaktů termostatu tak musí být alespoň 230 V AC 1 A. Pokud termostat není připojen, svorky na modulu musí být trvale propojeny.
  • Pokud je termostat instalován přímo v rozdělovači lze jej s modulem propojit napřímo. V opačném případě připravte mezi oběma spotřebiči kabel CYKY-J 5x1,5, který lze zároveň využít i pro napájení cirkulačního čerpadla, pokud je umístěno v blízkosti termostatu.

2. Elektrické podlahové vytápění

Řešení populární zejména v pasivních a nízkoenergetických domech. S oblibou se využívá u dřevostaveb s minimální tepelnou setrvačností (rychle se vytopí a rychle vychladnou). Zónové elektrické vytápění i flexibilita regulace JABLOTRON jsou zde mimořádně výhodné díky schopnosti rychle reagovat na potřeby uživatele dle událostí z alarmu.

Pro elektrické podlahové vytápění se využívají odporové topné kabely, rohože či fólie, zalité přímo v potěrové vrstvě nebo ve skladbě těsně pod krytinou. Topné okruhy se obvykle realizují po jednom pro každou místnost. U velkých místností, jako například obývací pokoj spojený s kuchyní může být prostor rozdělen do více samostatných okruhů.

Každý okruh má svůj vlastní kabelový napájecí přívod, obvykle ústící do krabice nad podlahou v každé místnosti, kde se propojuje s rozvodem elektroinstalace. V ideálním případě je pro každý okruh veden z rozvaděče samostatný přívod, alternativně může být více topných okruhů zapojeno na jedné napájecí větvi.

Příkony jednotlivých okruhů se pohybují od nižších stovek Wattů, až do 3,6 kW, dle velikosti místnosti, její projektové tepelné ztráty a požadavku na rychlost vytopení. U nízkoenergetických objektů lze pro běžné obytné místnosti do 15 m2 orientačně počítat s příkonem do 1 kW.

Co budete potřebovat:

• Termostaty s podlahovými senzory instalované v jednotlivých místnostech.
• Silové reléové moduly v počtu dle jednotlivých topných okruhů
  • Instalace do rozvaděče: JA-110N-DIN nebo AC-160-DIN
  • Instalace na přívodu okruhu, napájeném ze společné větve: Pokud je přívod zakončen v hluboké krabici, lze využít bezdrátové relé AC-160-C. Pokud v krabici není dostatek prostoru, lze na ni instalovat box JA-190PL s bezdrátovým modulem JA-150N, nebo sběrnicovým modulem JB-110N.

Stavební elektro příprava pro elektrické podlahové vytápění:

• Na umístění přívodu pro topný okruh se domluvte se zákazníkem i dodavatelem topení. Doporučujeme použít hlubokou instalační krabici, ve které se pohodlně propojí pevný přívod s obvykle flexibilním napájecím kabelem topného okruhu. Propojení by mělo být dostupné pro revizi i případné pozdější úpravy systému.
• Ideálně veďte z rozvaděče samostatný napájecí kabel CYKY-J 3x2,5 pro každý topný okruh zvlášť. Toto řešení je elegantní jak esteticky (relé jsou ukryta v rozvaděči), tak po stránce následného montážního komfortu a elektrické bezpečnosti. Vyhraďte si v rozvaděči dostatek prostoru pro jednotlivá relé i rezervu pro další rozvoj systému.
• Pokud nelze vést samostatné napájecí přívody, ale je využita společná větev pro více topných okruhů, musí být spínání realizováno na jednotlivých odbočkách. Toto řešení je sice úspornější na spotřebu kabelu, ale vyžaduje náročnější montáž reléových modulů mimo rozvaděč a důslednou kalkulaci jednotlivých okruhů, aby při společném sepnutí nedošlo k překročení hodnoty jištění okruhu.

3. Vytápění radiátory

Pokud lze provést potřebnou komplexní kabelovou přípravu, lze i pro radiátory využít modul JB-128N. V takovém případě lze modul instalovat například do elektrického rozvaděče a jednotlivé hlavice se místo podlahového rozdělovače instalují přímo na radiátory, jinak je řešení stejné, jako v bodě 1.

Pro ovládání radiátorů, typické ve starších domech a bytech je však běžnější dodatečná montáž, kdy již nelze rozvést kabeláž po celém objektu. V takovém případě je ideální použít bezdrátové ventilové hlavice JB-150N-HEAD. Jejich výhodou je snadná instalace bez jakékoliv stavební přípravy i zásahů do interiéru. Trojice alkalických AA baterií v hlavici přitom vydrží celou topnou sezónu a je uživatelsky vyměnitelná.

Pokud je v místnosti více radiátorů, jeden termostat může ovládat několik hlavic, kopírujících společný PG výstup.

Samotný ventil radiátoru musí fungovat hladce. V případě starších radiátorů ověřte nejprve ruční hlavicí, že ventil není zatuhnutý nebo se během chodu neobjevují momenty s výrazně vyšším odporem. V takovém případě doporučujeme nejprve vyměnit samotný ventil za nový.

Co budete potřebovat:

• Termostaty instalované v jednotlivých místnostech nebo referenčních bodech.
• Hlavice JB-150N-HEAD dle počtu ovládaných radiátorů. V příbalu naleznete adaptér pro nejpoužívanější ventily se závitem M30 x 1,5. K dispozici jsou zároveň i samostatně prodávané adaptéry JB-VA16, JB-VA26, JB-VA78 a JB-VA80 pro alternativní radiátorové ventily.
• Pokud je v objektu potřeba kromě radiátorů řídit i samotný zdroj tepla (např. kotel), pak i vhodné univerzální relé, viz bod 5.

4. Elektrické přímotopy

Oblíbené řešení pro topný žebřík v koupelně nebo přenosný zdroj tepla pro dodatečné či přídavné vytápění. Ať už je potřeba zabránit plísni a sušit ručníky, temperovat zahradní domek nebo mít na dálku pod kontrolou teplotu na chalupě, výhodou elektrických přímotopů je možnost okamžitého zprovoznění kdekoliv, bez propojení s centrálním zdrojem tepla.

Pro ovládání elektrického přímotopu je tak naprosto ideální spínaná zásuvka JB-164N-PLUG / JB-165N-PLUG s měřením spotřeby. Poskytuje nejen stejnou flexibilitu pro umístění a instalaci, ale zároveň i přehled o tom, jak se provoz spotřebiče projeví na provozních nákladech objektu. Díky robustní konstrukci zásuvka zvládne bezpečně spínat až 16 A (3 600 W) při 230 V AC.

Zásuvce se jednoduše přiřadí PG výstup ovládaný termostatem, pokud termostat topí, zásuvka pustí proud do spotřebiče a naopak. Je potřeba ověřit, že přímotop umožňuje provoz řízený přiváděním a odpojováním napájení (některé spotřebiče mohou po přivedení napájení vyžadovat ještě ruční spuštění na digitálním ovládání). Pokud je v jedné místnosti více přímotopů, jeden termostat jich může ovládat několik společně (zásuvky budou kopírovat stejný PG výstup).

Co budete potřebovat:

• Termostaty instalované v jednotlivých místnostech nebo referenčních bodech, dle rozmístění jednotlivých přímotopů. Bezdrátové termostaty mohou zůstat mobilní, stačí je například postavit na poličku.
• Zásuvky JB-164N-PLUG / JB-165N-PLUG dle počtu spínaných spotřebičů.

5. Centrální zdroj tepla

Pro centrální regulaci vytápění, případně i zónovou teplovodní regulaci vytápění je potřeba ovládat i zdroj tepla jako plynový či elektrický kotel nebo vnitřní jednotku tepelného čerpadla.

Drtivá většina těchto spotřebičů je vybavena univerzální dvojicí svorek pro externí termostat. Svorky obvykle bývají bez potenciálu a mají jednoduchou funkci: Při jejich propojení spotřebič topí, při rozpojení nikoliv. Zapojení konzultujte s dodavatelem spotřebiče, případně postupujte dle jeho instalačního návodu.

Pokud realizujete zónové teplovodní podlahové vytápění s modulem JB-128N, lze využít výstup modulu určený pro ovládání zdroje tepla, viz bod 1. V ostatních případech lze využít libovolný reléový modul z nabídky výstupních modulů JABLOTRON.

Naprosto nejjednodušší aplikaci však tomto případě umožňuje zásuvka JB-162N-PLUG / JB-163N-PLUG.

Samotná zásuvka je trvale průchozí, bezpotenciálový NO kontakt je vyveden na kabel. Lze ji jednoduše zapojit do zásuvky určené pro spotřebič a ovládací kabel svést po napájecím kabelu spotřebiče až k ovládacím svorkám pro termostat.

V nastavení se jednoduše přiřadí PG, které zásuvka kopíruje sepnutím kabelového výstupu při požadavku topit. Toto řešení nevyžaduje, kromě dostupnosti zásuvky, žádnou stavební přípravu a je tak mimořádně vhodné i pro dodatečnou montáž.

Nastavení PG vazeb

• Pokud pro spínání zdroje tepla využíváte modul JB-128N, není potřeba nastavovat žádné vazby, modul řídí zdroj tepla automaticky dle stavu jednotlivých okruhů.
• Pokud je v systému jediný termostat, bude jednoduše ovládat PG, které bude zároveň kopírovat relé spínající zdroj tepla.
• Pokud je však termostatů více a mají jeden společný zdroj tepla, spínaný některým z univerzálních výstupních modulů, je potřeba pro zdroj tepla vytvořit samostatný PG výstup, který bude s OR logikou kopírovat PG výstupy jednotlivých termostatů: Pokud alespoň jeden z termostatů topí, topí i centrální zdroj tepla.
