Hvordan fungerer temperaturstyring i JABLOTRON 100+?

Ud fra en sammenligning af de målte og de aktuelt ønskede værdier sender termostaterne kommandoer til centralen om at tænde og slukke for PG-udgangene, der er tildelt de enkelte varme-, køle- og ventilationsfunktioner.

Termostaterne arbejder sammen med centralen. Ud fra systemets sikkerhedsindstillingerne forkorter de automatisk komfortperioden i temperaturprogrammet. Ud fra blokering af PG-udgangen stopper de automatisk opvarmningen, når der ikke er behov for den, f.eks. når et vindue er åbent, eller når der ikke har været bevægelse i rummet i længere tid. Disse unikke funktioner reducerer driftsomkostningerne til opvarmning betydeligt.

Centralen fungerer som distributionscenter

Systemets central håndterer tovejs fjernkommunikation med brugeren og sender brugerens indstillinger og styringskommandoer videre til de enkelte termostater. Samtidig giver den termostaten de nødvendige oplysninger om hændelser i systemet.

I den modsatte retning modtager centralen kommandoer fra termostaterne og sammenholder dem med de indstillede blokeringer. Resultatet bliver, at de enkelte PG-udgange tænder eller slukker, hvorefter centralen sender signalet videre til systemet via bus eller trådløs forbindelse.

Centralen leverer også backup-strøm til de busforbundne termostater.

Udgangsenheder styrer de tilsluttede apparater

Uanset om der er tale om en kompleks enhed til gulvvarmestyring, et separat ventilhoved, en smart stikkontakt eller et universelt relæ, kopierer udgangsenhederne simpelthen status på de tildelte PG-udgange. Ud fra dette tænder eller slukker de strømmen til det tilsluttede apparat eller åbner og lukker radiatorkredsen.

Denne løsning gør hele systemet meget fleksibelt og gør det muligt at tilslutte en lang række apparater via bus eller trådløst - uden behov for byggearbejde. Smart og økonomisk zonestyring kan derfor installeres efterfølgende i bygninger, hvor det ikke oprindeligt var planlagt.

Systemgrænser

Antallet af termostater i systemet er kun begrænset af antallet af ledige enheder. Dog skal følgende begrænsninger for trådløs transmission tages i betragtning:

• Trådløse enheder kan kun programmeres i position 1 til 120.
• Kun PG-udgange i position 1 til 32 kan overføres trådløst.

De mest almindelige anvendelser

Den fleksibilitet, der er beskrevet ovenfor, gør det muligt at implementere en række forskellige løsninger afhængigt af kundens specifikke behov og bygningens muligheder. For at gøre det enkelt vil vi opsummere de tre mest almindelige metoder.

Lokal styring

Denne løsning bruges i situationer, hvor JABLOTRON-systemet skal dække et mindre område. Det kan f.eks. være et rum, der er tilføjet senere, eller et område i en større bygning, hvor den eksisterende varme- og ventilationsløsning er utilstrækkelig, eller hvor der er behov for fjernstyring af temperaturen.

I disse tilfælde er løsningen typisk helt trådløs, hvor én termostat styrer en separat, ofte elektrisk, varmekilde, ventilator eller tørretumbler. For eksempel:

• Et badeværelse i en ældre lejlighed med en eftermonteret elektrisk håndklædetørrer og udsugningsventilator, hvor automatisering kan forhindre fugtproblemer og skimmelsvamp.
• Et sommerhus med en ekstra elradiator, hvor termostaten ikke kun regulerer temperaturen, men også giver brugeren mulighed for at opvarme sommerhuset via fjernstyring længe før ankomst.
• Et redskabsskur eller en fritstående garage, hvor termostaten styrer en varmeenhed til at opretholde en sikker temperatur osv.

Central styring

En almindelig løsning, der er typisk for ældre parcelhuse og lignende bygninger. Et begrænset antal termostater, placeret i referencepunkter (f.eks. stuen og gangen på første sal), styrer én fælles varmekilde, typisk en gas- eller elkedel.

I dette tilfælde opvarmes hele bygningen, hvis mindst én af de installerede termostater kræver varme. Varmen fra kedlen fordeles til individuelle radiatorer eller gulvvarme. Temperaturen i de enkelte rum reguleres derefter manuelt med mekaniske termostathoveder eller, mindre praktisk, ved at åbne et vindue.

Denne løsning har typisk lave anskaffelsesomkostninger, men betyder ofte højere driftsomkostninger på længere sigt. For at reducere disse omkostninger kan systemet nemt udvides med flere trådløse termostater og ventilhoveder så der opnås delvis zonestyring i rum, hvor opvarmning ikke altid er nødvendig.

Zonestyring

En moderne løsning, der minimerer driftsomkostningerne på længere sigt og samtidig sikrer høj komfort. Ved zonestyring har hvert rum sin egen termostat, som lokalt regulerer temperaturen ved at styre en bestemt radiator, gulvvarmekreds eller elradiator.

Ved at opdele styringen i individuelle zoner kan forskellige rum opvarmes på forskellige tidspunkter til forskellige temperaturer. Dermed reduceres energispild betydeligt i rum, der ikke er i brug. Temperaturen i rummet styres efter et fastlagt skema, så komforttemperaturen kun opnås på bestemte tidspunkter, for eksempel:

• I stuen på hverdage om eftermiddagen og om aftenen og hele dagen i weekenden
• I badeværelset hver morgen og aften
• I soveværelset kun om morgenen
• I børneværelserne på hverdage om morgenen og om eftermiddagen og hele dagen i weekenden

Ved zonestyring af vandbaseret varme styrer termostaterne ikke kun rummene, men også selve varmekilden, som ved central styring. Da varmen kun produceres til udvalgte rum, kører varmekilden kortere tid og ved lavere effekt, hvilket giver betydelige besparelser.

Forberedelse i bygningen til termostater

Trådløse termostater kan installeres hvor som helst, også efterfølgende. Hvis det er muligt at installere kabler i bygningen, anbefaler vi dog altid at bruge bus-enheder for at opnå langvarig vedligeholdelsesfri drift, lavere anskaffelsesomkostninger og andre fordele. For bus-termostater skal placeringen derfor planlægges på forhånd, så buskablet kan afsluttes det rigtige sted.

De generelle anbefalinger for placering gælder også for JABLOTRON-termostater:

• Installationshøjde 120 til 150 cm
• Et sted, hvor der ikke er direkte sollys, som kan påvirke målingerne
• Et sted væk fra vinduer, hvor målingen kan påvirkes af træk eller åbne vinduer
• Et sted, der er let tilgængeligt for brugeren, og ikke risikerer at blive dækket af møbler

Kort sagt er en god placering typisk over lyskontakterne ved indgangen til rummet, hvor termostatens centrum er cirka 30 cm over kontaktens centrum. Før kablingen frem til en indmuringsdåse med 60 mm skrueafstand, så bus-termostaten kan monteres delvist indbygget.

Hvis det af en eller anden grund ikke er muligt at indbygge dåsen, kan termostaten også monteres direkte på væggen. I så fald føres kablingen ud af væggen midt i den planlagte placering Kablet skal føres enten oppefra eller nedefra, så det ikke beskadiges under boring ved installation (monteringshullerne er placeret vandret).

Forberedelse til gulvføleren:

Før et fleksibelt beskyttelsesrør med en diameter på 15–20 mm fra installationsdåsen til gulvet. Røret skal ende i samme højde som gulvkonstruktionen, hvor gulvvarmen lægges.

Enden af beskyttelsesrøret – altså stedet hvor sensoren placeres – skal være mindst 30–50 cm fra væggen og midt mellem gulvvarmeslangerne, så sensoren ikke ligger for tæt på rør eller kabel. Tæt røret, så der ikke kommer snavs eller beton ind.

Hvis gulvvarmen endnu ikke er lagt, føres røret ud af væggen i passende højde (ca. 4 cm under det planlagte gulvniveau). Lad en ekstra længde på cirka 1,5 m være til rådighed. Markér røret, så gulvinstallatøren senere kan tilpasse længde og placering.

Selve sensoren installeres ved den endelige montering af termostaten ved blot at føre den ind i beskyttelsesrøret, indtil den stopper.

Bus-kabelføring:

Bussen til termostater kan føres i serie-, træ- eller stjernekonfiguration, som med andre bus-enheder. Enden af en gren skal altid sluttes ved den sidste enhed eller isoleres mod kortslutning. Der må aldrig opstå en lukket sløjfe på bussen.

Da termostater ikke er sikkerhedsenheder, er de ikke beskyttet af sabotagekontakt. For at opfylde kravene til sikkerhedsklasse 2 skal de tilsluttes separat, så et eventuelt sabotageforsøg eller kortslutning ikke påvirker alarmsystemets funktion.

I praksis kan der anvendes en kombination af serie- og stjerneforbindelser, hvor alle ikke-sikkerhedsenheder er forbundet i serie på flere grene, der divergerer i forskellige retninger for effektiv dækning af hele bygningen. Disse grene samles derefter i en JA-110T-isolator eller en enkelt dedikeret busudgang i centralen. Alarmenhederne skal tilsluttes en anden udgang eller forgrenes fra knudepunktet før isolatoren.

Tilslutning af JABLOTRON 100+ til specifikke apparater

1. Vandbaseret gulvvarme

Dette er den mest almindelige løsning i moderne parcelhuse og giver mulighed for et fleksibelt valg af varmekilde.

Til regulering anvendes JB-128N-modulerne, som uafhængigt kan styre op til 12 gulvvarmekredse. De enkelte udgange til telestater tilknyttes blot PG-udgange, som styres af de enkelte termostater, når der er behov for varme. Samtidig kan modulet automatisk tænde varmekilden og en eventuel cirkulationspumpe, så varmevandet cirkulerer korrekt i systemet. Ét modul kan derfor uden problemer styre opvarmningen i et helt hus.

Det skal du bruge:

• Termostater med gulvfølere installeret i de enkelte rum.
• Egnede NC 230 V telestater med et maksimalt strømforbrug på 2 W. Leverandøren af varmesystemet kan oplyse, hvilken type der passer til den aktuelle gulvvarmefordeler.
  • Under test har vi haft gode erfaringer med T30NC-aktuatorer fra Salus. Ud over de elektriske egenskaber er korrekt størrelse og gevindtype til ventilerne på fordeleren afgørende.
• JB-128N modul til styring af vandbaseret gulvvarme.
• Hvis det ikke er muligt at forbinde JB-128N til varmekilden via kabel, kan et egnet universelt relæ anvendes, se punkt 5.

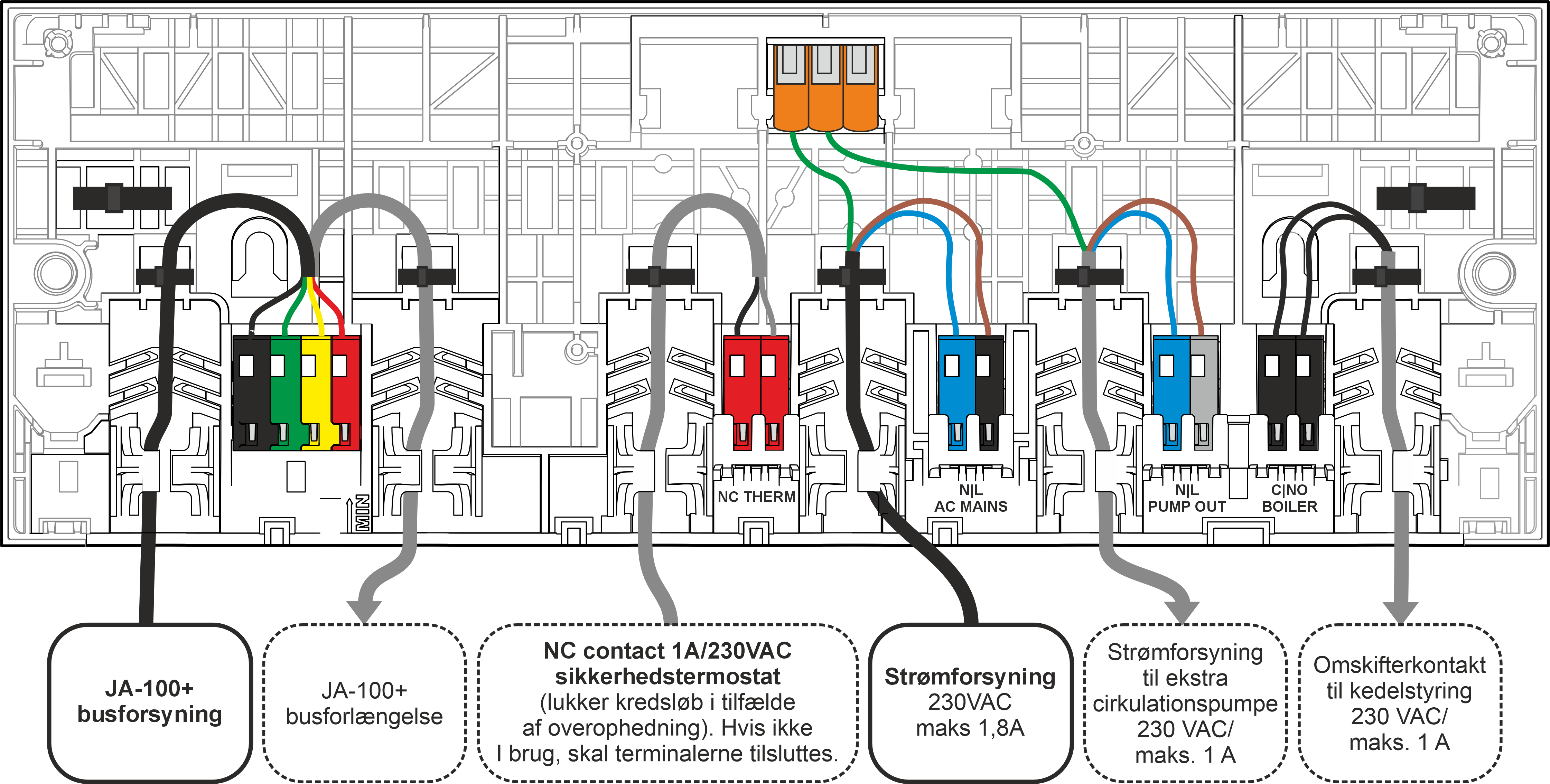

Elektrisk forberedelse til JB-128N:

• Modulet kan installeres i gulvvarmefordeleren ved at fastgøre det direkte til rørene med tape eller alternativt på en DIN-skinne eller en flad overflade.
• Modulet skal tilsluttes systemet via buskabel med mindst to snoede par. CC-01- eller CC-02-kabler fra JABLOTRON-porteføljen er ideelle, men universelle kabler som SYKFY, UTP osv. kan også anvendes.
• Modulet kræver desuden en permanent 230V strømforsyning. Den ideelle løsning er et CYKY-J 3x1,5-kabel mellem gulvvarmefordeleren og eltavlen, beskyttet afen kredsløbssikring på 4 til 10 A.
• Modulet kan eventuelt bruges til at styre en varmekilde, såsom en gas-/elkedel eller varmepumpe. Modulet tænder en potentialfri udgang, hvis mindst én varmekreds kræver varme. Udgangens belastningskapacitet er op til 1 A ved 230 V AC eller 30 V DC.
  • Apparatets styreterminaler er normalt potentialfrie, hvor logikken er forbundet til GND = opvarmning, afbrudt fra GND = ingen opvarmning, så et tyndere kabel er normalt tilstrækkeligt til styring. For fremtidssikring anbefaler vi dog et CYKY-J 3x1,5-kabel mellem fordeleren og varmekilden til styring.
  • Hvis kabeltræk ikke er muligt, kan varmekilden også styres af et hvilket som helst udgangsmodul fra JABLOTRON-porteføljen, se punkt 5.
• Du kan også vælge at bruge modulet til at styre en ekstra cirkulationspumpe, der tænder automatisk, når mindst et varmekreds er aktiv.
  • Hvis pumpen er integreret i fordeleren, kan den tilsluttes direkte til modulet. Ellers skal du trække et CYKY-J 3x1,5-kabel mellem fordeleren og pumpen.
  • Hvis kabeltræk ikke er muligt, kan pumpen også styres via et JABLOTRON-udgangsmodul. Funktionen kan indstilles i softwaren, se varmekilde.
  • Pumpen kan også styres direkte af varmekilden (hvis dette understøttes af varmesystemet).
• Der kan også tilsluttes en sikkerhedstermostat (NC), som afbryder, hvis temperaturen på fremløbet til gulvvarmefordeleren bliver for høj. De enkelte udgange i modulet forsynes via denne sikkerhedstermostat, og derfor skal kontaktbelastningen være mindst 230 V AC / 1 A. Hvis termostaten ikke anvendes, skal modulets terminaler forbindes permanent.
  • Hvis termostaten sidder direkte i fordeleren, kan den tilsluttes direkte til modulet. Ellers skal der trækkes et CYKY-J 5x1,5-kabel mellem de to enheder, som også kan bruges til at forsyne cirkulationspumpen med strøm, hvis den er placeret i nærheden af termostaten.
