Sterowanie ogrzewaniem z bezprzewodowym modułem wyjścia PG – JB-162N-PLUG

Moduł wyjściowy | Moduł radiowy

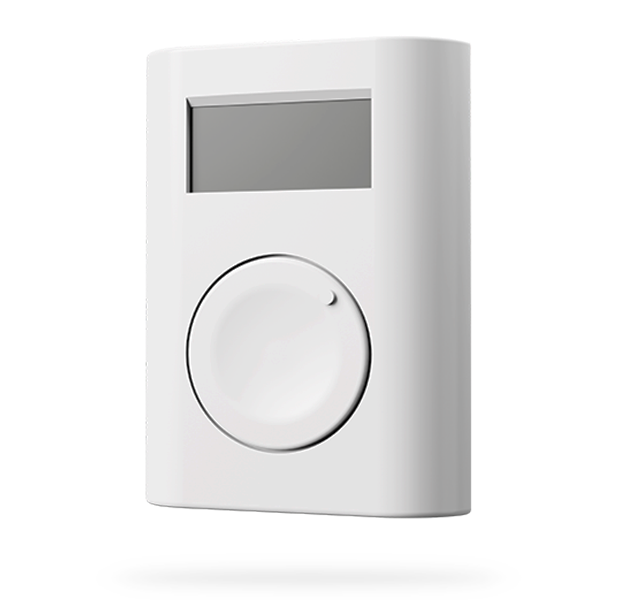

Termostat | Termometr

Inne

Oprogramowanie

F-Link 2.6.1 i nowszy ze względu na obsługę peryferiów JB-162N-PLUG

Okablowanie

Podłączenie urządzenia wymaga znajomości instrukcji wszystkich używanych komponentów.

Rys.1.: Podłączenie przejściowego gniazda do gniazdka elektrycznego w pobliżu kotła, kabel do zacisku sterującego kotła.

W praktyce wystarczy podłączyć gniazdo JB-162N-PLUG do gniazdka elektrycznego w pobliżu kotła, a następnie podłączyć przewód sterujący do zacisków sterowania kotła. Każdy kocioł ma zaciski w innym miejscu i pod różnymi oznaczeniami, dlatego konieczne jest zapoznanie się z instrukcją kotła lub kontakt z dostawcą kotła.

Konfiguracja i programowanie

1. Konfiguracja logiki PG. Nazwij wyjście PG np. „Ogrzewanie”, ustaw funkcję włącz/wyłącz.
2. Zarejestruj termostat na dowolnej pozycji w systemie i ustaw na PG Ogrzewanie.
3. Zarejestruj gniazdo JB-162N-PLUG na dowolnej pozycji w systemie i ustaw na PG Ogrzewanie.
4. Zarejestruj alarm w chmurze JABLOTRON.

Konfiguracja logiki PG

Konfiguracja logiki PG

Lokalne i zdalne sterowanie

Lokalne sterowanie ogrzewaniem może odbywać się bezpośrednio z termostatu, ale bardziej wygodne jest sterowanie za pomocą mobilnej aplikacji MyJABLOTRON.

Sterowanie:

Ustawienia:

Użytkownik może ustawić temperatury i timery termostatu w aplikacji MyJABLOTRON w ustawieniach termostatu.

Zaawansowane ustawienia może także wykonać instalator za pomocą aplikacji MyCOMPANY. Do wewnętrznych ustawień termostatu można uzyskać dostęp na liście urządzeń peryferyjnych. Tam, oprócz samego harmonogramu, dostępne są ustawienia zaawansowane.

Uwaga: Podczas używania termometru JA-111TH / JA-151TH konieczne jest przypisanie PG Heating w MyCOMPANY, ponieważ jest to funkcja CLOUD.
