Svietiaca signalizácia poplachu
Obsah
Prebiehajúci poplach je signalizovaný vonkajšou sirénou akusticky aj blikávaním. Táto signalizácia je však časovo obmedzená a mnohí vlastníci hľadajú spôsob, ako na ohrozený objekt upozorniť okolie dlhšiu dobu. Jednou z možností je rozblikať osvetlenie domu v frekvencii varovných svetiel. Takéto riešenie je obzvlášť vhodné, ak sú na objekte väčšie presklené plochy a blikajúce svetlo bude dobre viditeľné.
Zabezpečovací systém JABLOTRON 100+ umožňuje pomocou výstupných modulov AC-160-C, AC-160-DIN, JA-110N alebo JA-150N spínať osvetlenie. Ak už sú v objekte tieto moduly na spínanie svetiel nainštalované, môžete ich využiť. Ak nie, môžete ich doplniť na paralelné spínanie vybraných svetiel.
Potrebné vybavenie
Ústredňa
Rádiový modul
Sílový modul
Ostatné
F-Link 2.7.0 a vyšší
Zapojenie prvkov
- Tento postup vychádza z predpokladu, že ste oboznámení s manuálmi použitých výrobkov.
- Využite už nainštalované výstupné moduly AC-160-C, AC-160-DIN, JA-110N alebo JA-150N, prípadne ich inštalujte podľa príkladu pre JA-150N nižšie.
- Privádzajte do svorkovnice sieťového napájania vodiče L a N
- Svorky 230V a COM prepojte
- Svorka NO bude spínať fázu pri aktivácii PG
- Pripojte výstupné L a N do svorkovnice osvetlenia, viz obrázok 1. POZOR! Maximálna spínacia záťaž relé je 16A!
Pripájanie sieťových zariadení smie vykonávať len kvalifikovaný pracovník.
Výrobok slúži na funkčné jednopólové spínanie a nezabezpečuje bezpečné odpojenie.

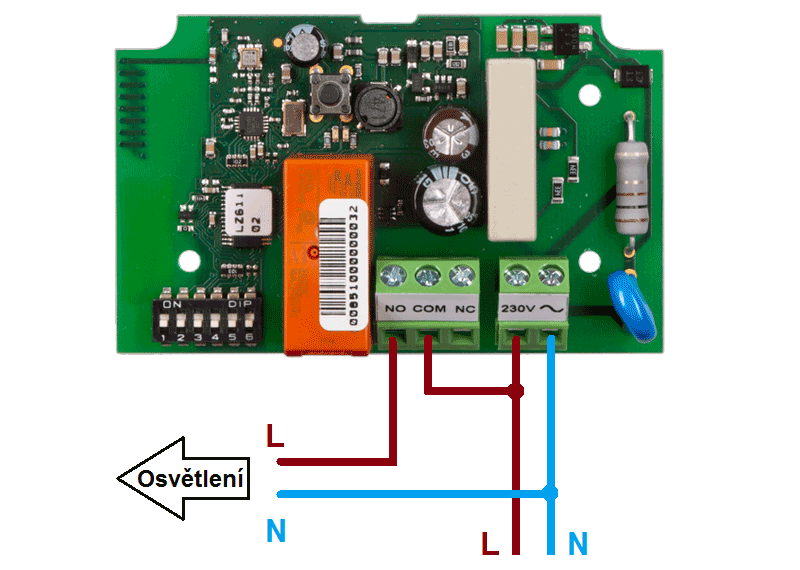

Obrázok 1 – Schéma zapojenia pre sílove relé JA-150N
Nastavenie a naprogramovanie systému

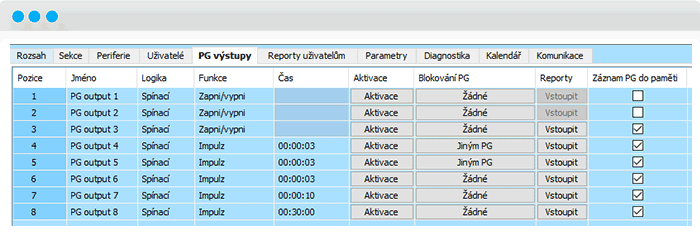

V príklade je použité celkom osem PG výstupov, pričom výstupy PG1 a PG2 sú dva zapojené svetelné okruhy, PG3 až PG8 zabezpečujú blikanie svetiel a následné blokovanie tejto funkcie po odistení, prípadne po uplynutí definovaného času po poplachu. POZOR, u PG3 až PG8 musí byť povolený záznam do pamäte. Všetky nastavenia vykonáte pomocou F-Linku v záložke Nastavenia/PG výstupy.
- Ak pomocou PG1 a PG2 už spínate dva okruhy svetiel, začnete nastavením PG3, ktoré budete pri funkcii „Zapni/vypni“ spínať reakciou na „Akýkoľvek poplach“. Ak je v objekte viac sekcií, je vhodné ich všetky povoliť.
- Ďalej nastavíte PG4, ktoré zabezpečuje blikanie svetiel. Nastavíte funkciu „Impulz“ na 3 sekundy, spínať ho budete reakciou na „Iné PG“ a vyberiete PG3 a PG6.
- PG5 bude zabezpečovať prestávku v blikání. Tiež ho nastavíte na funkciu „Impulz“ na 3 sekundy, spínať ho budete reakciou na „Udalosť v systéme“ a vyberiete „Vyp. PG výstup 4“.

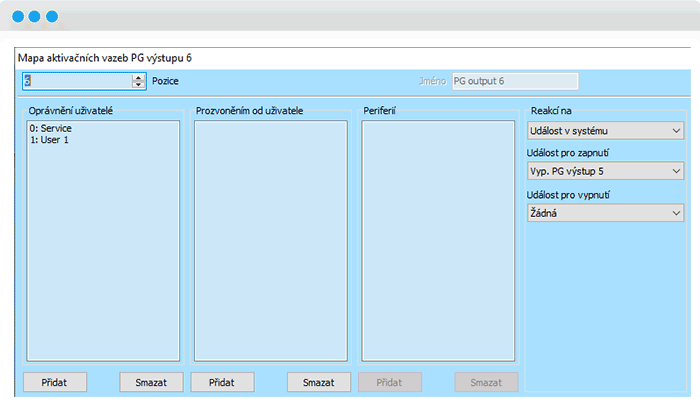

- Smyčku uzavriete nastavením PG6. Opäť nastavíte funkciu „Impulz“ na 3 sekundy, spínať ho budete reakciou na „Udalosť v systéme“ a vyberiete „Vyp. PG výstup 5“.

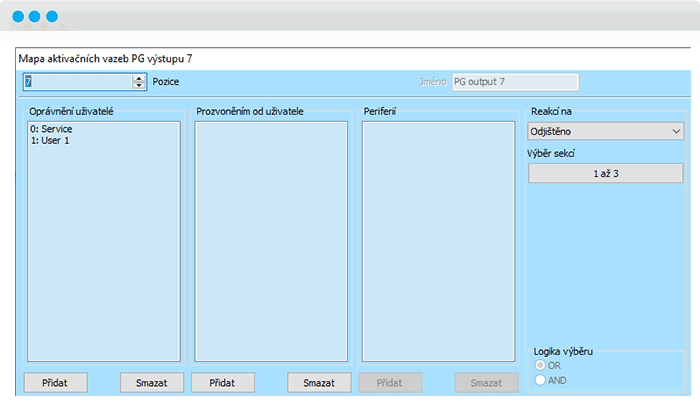

- Pomocou PG7 zabezpečíte ukončenie varovného blikania pri vypnutí poplachu. Nastavíte ho na „Impulz“ na 10 sekúnd, spínať ho budete reakciou na „Odistené“ a vyberiete sekcie.

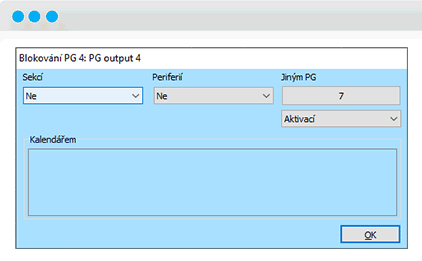

Funkciu tohto PG následne prepojíte s PG4 tak, že u PG4 nastavíte blokovanie „Iným PG“ a vyberiete PG7. Ak teda dôjde k odisteniu vybraných sekcií, dôjde k zablokovaniu slučky blikania.
- Pomocou PG8 zabezpečíte ukončenie varovného blikania po určitej dobe. Celkový čas varovného blikania môžete nastaviť napr. na 30 minút. Tento čas však vždy konzultujte s majiteľom objektu a berte ohľad na typ osvetlenia, aby nedošlo k jeho poškodeniu. PG8 nastavíte na funkciu „Impulz“ na 30 minút, spínať ho budete reakciou na „Akýkoľvek poplach“ a je potrebné nastaviť rovnaké sekcie ako u PG3.

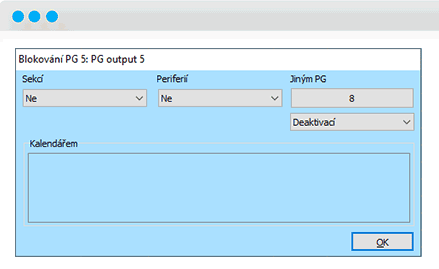

Funkciu tohto PG následne prepojíte s PG5 tak, že u PG5 nastavíte blokovanie „Iným PG“, vyberiete PG8 a „deaktiváciou“. Ak teda dôjde k uplynutiu stanovenej doby od začiatku poplachu, dôjde k deaktivácii PG8, čo zablokuje slučku blikania.
- Posledným krokom je zviazanie PG výstupov, ktoré priamo spínajú svetlá s touto slučkou. Ak sme teda na začiatku uviedli, že svetlá spínate pomocou PG1 a PG2, nastavíte v nich reakciu na „Iné PG“ a vyberiete PG4.
