Ako funguje regulácia teploty v systéme JABLOTRON 100+?

Prepojenie JABLOTRON 100+ s konkrétnymi spotrebičmi

1. Teplovodné podlahové vykurovanie

Najbežnejšie riešenie v moderných rodinných domoch, umožňujúce variabilný výber zdroja tepla.

Pre jeho reguláciu využite modul JB-128N, ktorý môže nezávisle ovládať až 12 okruhov zónového vykurovania. Jednotlivým výstupom pre podlahové hlavice sa jednoducho priradí PG, ovládaná jednotlivými termostatmi pri požiadavke kúriť. Zároveň môže automaticky spínať aj zdroj tepla a pomocné čerpadlo, zaisťujúce cirkuláciu vykurovacej vody. Jediným produktom tak jednoducho pokryjete reguláciu v celom dome.

Čo budete potrebovať:

• Termostaty s podlahovými senzormi inštalované v jednotlivých miestnostiach.
• Vhodné termoelektrické hlavice NC 230 V s maximálnym príkonom 2 W. Konkrétny typ, kompatibilný s dotyčným rozdeľovačom, môžete konzultovať alebo sa priamo opýtať u dodávateľa vykurovacieho systému v objekte.
  • o Pri testovaní sa nám osvedčili napríklad hlavice T30NC od spoločnosti Salus. Okrem elektrických vlastností je kľúčový správny rozmer a stúpanie závitu pre montáž na ventily rozdeľovača.
• Modul na ovládanie teplovodného podlahového vykurovania JB-128N.
• V prípadoch, keď nie je možné káblom prepojiť modul JB-128N s centrálnym zdrojom tepla, je potom vhodné aj univerzálne relé, viď bod 5.

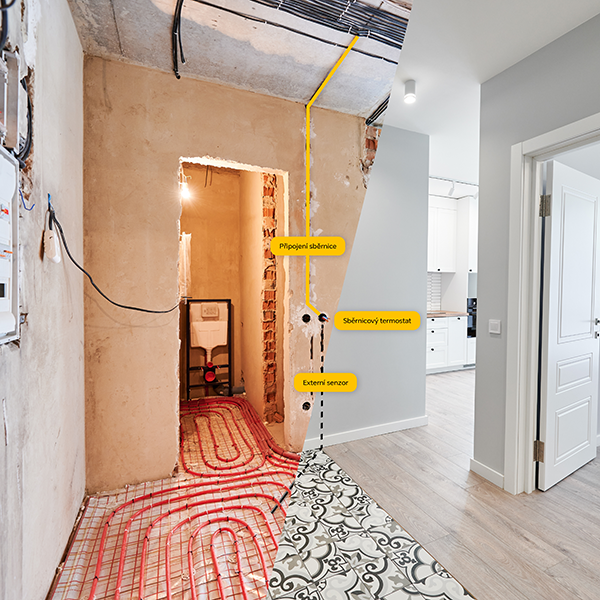

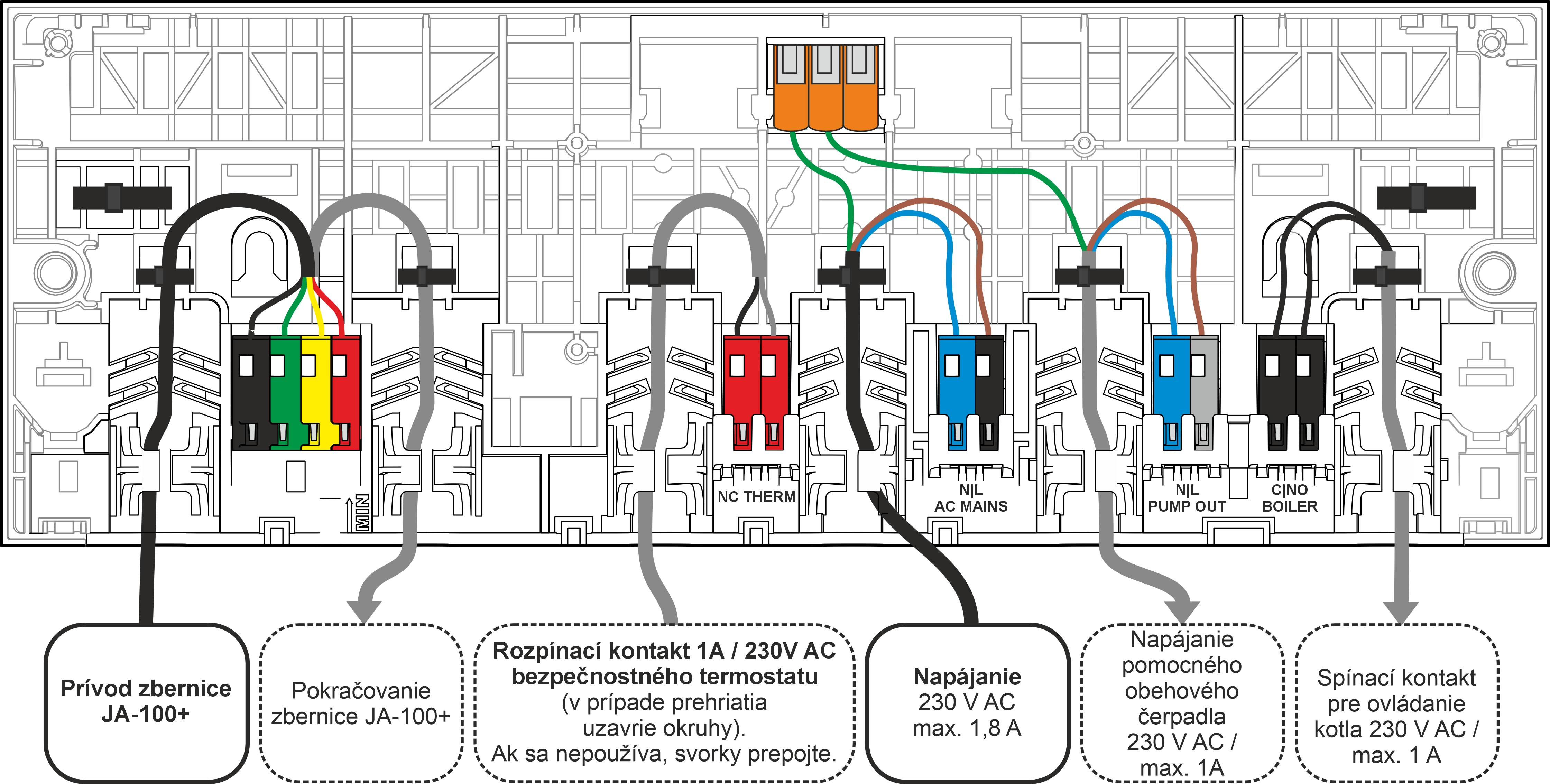

Stavebná elektro príprava pre JB-128N:

• Modul je možné inštalovať do podlahového rozdeľovača upevnením priamo na rúrky páskami, alternatívne vedľa na DIN lištu alebo rovný povrch.
• Modul musí byť so systémom prepojený zbernicovo, vhodným káblom s najmenej 2 krútenými pármi. Ideálne sú káble CC-01 alebo CC-02 z portfólia JABLOTRON, ale prípustné sú aj univerzálne káble typu SYKFY, UTP a pod.
• Modul zároveň vyžaduje stály napájací prívod zo siete 230 V. Ideálna príprava je kábel CYKY-J 3x1,5 medzi podlahovým rozdeľovačom a elektrickým rozvádzačom, s istením okruhu od 4 do 10 A.
• Voliteľne je možné modulom ovládať zdroj tepla, napríklad plynový / elektrický kotol, či tepelné čerpadlo. Modul zopne bezpotenciálový výstup, pokiaľ aspoň jeden okruh kúri. Zaťažiteľnosť výstupu je až 1 A pri 230 V AC alebo 30 V DC.
  • Ovládacie svorky spotrebiča sú obvykle bez potenciálu s logikou spojené s GND = kúri, rozpojené od GND = nekúri, pre ovládanie tak obvykle stačí slabší kábel. Pre dostatočnú pripravenosť do budúcnosti však odporúčame aj na ovládanie pripraviť medzi rozdeľovačom a vykurovacím zdrojom kábel CYKY-J 3x1,5.
  • Pokiaľ nie je možné previesť káblovú prípravu, zdroj tepla je možné taktiež ovládať aj ľubovoľným výstupným modulom z portfólia JABLOTRON, viď bod 5.
• Voliteľne môžete modulom zároveň napájať pomocné cirkulačné čerpadlo, ktoré spína automaticky, pokiaľ aspoň jeden okruh kúri.
  • Pokiaľ je čerpadlo súčasťou rozdeľovača, je možné ho zapojiť do modulu priamo. V opačnom prípade pripravte medzi rozdeľovačom a čerpadlom kábel CYKY-J 3x1,5.
  • Pokiaľ káblovú prípravu vykonať nie je možné, čerpadlo je možné spínať aj ľubovoľným výstupným modulom z portfólia JABLOTRON. Funkciu je možné nastaviť softvérovo, viď zdroj tepla.
  • Čerpadlo môže byť riadené priamo aj zdrojom tepla (zaisťuje dodávateľ vykurovacieho systému).
• K modulu možno pripojiť bezpečnostný prídavný NC termostat, ktorý rozopne pri nebezpečne vysokej teplote vykurovacej vody na vstupe do rozdeľovača. Cez bezpečnostný termostat sú napájané jednotlivé výstupy modulu, zaťažiteľnosť kontaktov termostatu tak musí byť minimálne 1A pri 230 V AC. Ak termostat nie je pripojený, svorky na module musia byť trvalo prepojené.
  • Pokiaľ je termostat inštalovaný priamo v rozdeľovači je možné ho s modulom prepojiť priamo. V opačnom prípade pripravte medzi oboma spotrebičmi kábel CYKY-J 5x1,5, ktorý je možné zároveň využiť aj na napájanie cirkulačného čerpadla, pokiaľ je umiestnené v blízkosti termostatu.

2. Elektrické podlahové vykurovanie

Riešenie populárne najmä v pasívnych a nízkoenergetických domoch. S obľubou sa využíva pri drevostavbách s minimálnou tepelnou zotrvačnosťou (rýchlo sa vykúri a rýchlo vychladnú). Zónové elektrické vykurovanie aj flexibilita regulácie JABLOTRON sú tu mimoriadne výhodné vďaka schopnosti rýchlo reagovať na potreby používateľa podľa udalostí z alarmu.

Na elektrické podlahové vykurovanie sa využívajú odporové vykurovacie káble, rohože či fólie, zaliate priamo v poterovej vrstve alebo v skladbe tesne pod krytinou. Vykurovacie okruhy sa obvykle realizujú po jednom pre každú miestnosť. Pri veľkých miestnostiach, ako napríklad obývacia izba spojená s kuchyňou môže byť priestor rozdelený do viacerých samostatných okruhov.

Každý okruh má svoj vlastný káblový napájací prívod, obvykle ústiaci do krabice nad podlahou v každej miestnosti, kde sa prepája s rozvodom elektroinštalácie. V ideálnom prípade je pre každý okruh vedený z rozvádzača samostatný prívod, alternatívne môže byť viac vykurovacích okruhov zapojených na jednej napájacej vetve.

Príkony jednotlivých okruhov sa pohybujú od nižších stoviek Wattov, až do 3,6 kW, podľa veľkosti miestnosti, jej projektovej tepelnej straty a požiadavky na rýchlosť vykúrenia. U nízkoenergetických objektov je možné pre bežné obytné miestnosti do 15 m2 orientačne počítať s príkonom do 1 kW.

Čo budete potrebovať:

• Termostaty s podlahovými senzormi inštalované v jednotlivých miestnostiach.
• Silové reléové moduly v počte podľa jednotlivých vykurovacích okruhov
  • Inštalácia do rozvádzača: JA-110N-DIN alebo AC-160-DIN
  • Inštalácia na prívode okruhu, napájanom zo spoločnej vetvy: Pokiaľ je prívod zakončený v hlbokej krabici, je možné využiť bezdrôtové relé AC-160-C. Pokiaľ v krabici nie je dostatok priestoru, je možné na ňu inštalovať box JA-190PL s bezdrôtovým modulom JA-150N, alebo zbernicovým modulom JB-110N

Stavebná elektro príprava pre elektrické podlahové vykurovanie:

• Na umiestnenie prívodu pre vykurovací okruh sa dohodnite so zákazníkom aj dodávateľom kúrenia. Odporúčame použiť hlbokú inštalačnú škatuľu, v ktorej sa pohodlne prepojí pevný prívod s obvykle flexibilným napájacím káblom vykurovacieho okruhu. Prepojenie by malo byť dostupné pre revíziu aj prípadné neskoršie úpravy systému.
• Ideálne veďte z rozvádzača samostatný napájací kábel CYKY-J 3x2,5 pre každý vykurovací okruh zvlášť. Toto riešenie je elegantné ako esteticky (relé sú ukryté v rozvádzači), tak po stránke následného montážneho komfortu a elektrickej bezpečnosti. Vyhraďte si v rozvádzači dostatok priestoru pre jednotlivé relé aj rezervu pre ďalší rozvoj systému.
• Pokiaľ nie je možné viesť samostatné napájacie prívody, ale je využitá spoločná vetva pre viac vykurovacích okruhov, musí byť spínanie realizované na jednotlivých odbočkách. Toto riešenie je síce úspornejšie na spotrebu kábla, ale vyžaduje náročnejšiu montáž reléových modulov mimo rozvádzača a dôslednú kalkuláciu jednotlivých okruhov, aby pri spoločnom zopnutí nedošlo k prekročeniu hodnoty istenia okruhu.

3. Vykurovanie radiátormi

Pokiaľ je možné vykonať potrebnú komplexnú káblovú prípravu, je možné aj pre radiátory využiť modul JB-128N. V takom prípade je možné modul inštalovať napríklad do elektrického rozvádzača a jednotlivé hlavice sa namiesto podlahového rozdeľovača inštalujú priamo na radiátory, inak je riešenie rovnaké, ako v bode 1.

Pre ovládanie radiátorov, typické v starších domoch a bytoch je však bežnejšia dodatočná montáž, kedy už nie je možné rozviesť kabeláž po celom objekte. V takom prípade je ideálne použiť bezdrôtové ventilové hlavice JB-150N-HEAD. Ich výhodou je jednoduchá inštalácia bez akejkoľvek stavebnej prípravy aj zásahov do interiéru. Trojica alkalických AA batérií v hlavici pritom vydrží celú vykurovaciu sezónu a je užívateľsky vymeniteľná.

Pokiaľ je v miestnosti viac radiátorov, jeden termostat môže ovládať niekoľko hlavíc, kopírujúcich spoločný PG výstup.

Samotný ventil radiátora musí fungovať hladko. V prípade starších radiátorov overte najskôr ručnou hlavicou, že ventil nie je zatuhnutý alebo sa počas chodu neobjavujú momenty s výrazne vyšším odporom. V takom prípade odporúčame najskôr vymeniť samotný ventil za nový.

Čo budete potrebovať:

• Termostaty inštalované v jednotlivých miestnostiach alebo referenčných bodoch.
• Hlavica JB-150N-HEAD podľa počtu ovládaných radiátorov. V príbale nájdete adaptér pre najpoužívanejšie ventily so závitom M30 x 1,5. K dispozícii sú zároveň aj samostatne predávané adaptéry JB-VA16, JB-VA26, JB-VA78 a JB-VA80 pre alternatívne radiátorové ventily.
• Pokiaľ je v objekte potrebné okrem radiátorov riadiť aj samotný zdroj tepla (napr. kotol), potom aj vhodné univerzálne relé, viď bod 5.

4. Elektrické priamotopy

Obľúbené riešenie pre vykurovací rebrík v kúpeľni alebo prenosný zdroj tepla na dodatočné či prídavné vykurovanie. Či už je potrebné zabrániť plesni a sušiť uteráky, temperovať záhradný domček alebo mať na diaľku pod kontrolou teplotu na chalupe, výhodou elektrických priamotopov je možnosť okamžitého sprevádzkovania kdekoľvek, bez prepojenia s centrálnym zdrojom tepla.

Na ovládanie elektrického priamotopu je tak úplne ideálna spínaná zásuvka JB-164N-PLUG / JB-165N-PLUG s meraním spotreby. Poskytuje nielen rovnakú flexibilitu pre umiestnenie a inštaláciu, ale zároveň aj prehľad o tom, ako sa prevádzka spotrebiča prejaví na prevádzkových nákladoch objektu. Vďaka robustnej konštrukcii zásuvka zvládne bezpečne spínať až 16 A (3 600 W) pri 230 V AC.

Zásuvke sa jednoducho priradí PG výstup ovládaný termostatom, pokiaľ termostat kúri, zásuvka pustí prúd do spotrebiča a naopak. Je potrebné overiť, že priamotop umožňuje prevádzku riadenú privádzaním a odpájaním napájania (niektoré spotrebiče môžu po privedení napájania vyžadovať ešte ručné spustenie na digitálnom ovládaní). Pokiaľ je v jednej miestnosti viac priamotopov, jeden termostat ich môže ovládať niekoľko spoločne (zásuvky budú kopírovať rovnaký PG výstup).

Čo budete potrebovať:

• Termostaty inštalované v jednotlivých miestnostiach alebo referenčných bodoch, podľa rozmiestnenia jednotlivých priamotopov. Bezdrôtové termostaty môžu zostať mobilné, stačí ich napríklad postaviť na poličku.
• Zásuvky JB-164N-PLUG / JB-165N-PLUG podľa počtu spínaných spotrebičov.

5. Centrálny zdroj tepla

Pre centrálnu reguláciu vykurovania, prípadne aj zónovú teplovodnú reguláciu vykurovania je potrebné ovládať aj zdroj tepla ako plynový či elektrický kotol alebo vnútornú jednotku tepelného čerpadla.

Drvivá väčšina týchto spotrebičov je vybavená univerzálnou dvojicou svoriek pre externý termostat. Svorky obvykle bývajú bez potenciálu a majú jednoduchú funkciu: Pri ich prepojení spotrebič kúri, pri rozpojení nie. Zapojenie konzultujte s dodávateľom spotrebiča, prípadne postupujte podľa jeho inštalačného návodu.

Pokiaľ realizujete zónové teplovodné podlahové vykurovanie s modulom JB-128N, je možné využiť výstup modulu určený na ovládanie zdroja tepla, viď bod 1. V ostatných prípadoch je možné využiť ľubovoľný reléový modul z ponuky výstupných modulov JABLOTRON.

Úplne najjednoduchšiu aplikáciu však v tomto prípade umožňuje zásuvka JB-162N-PLUG / JB-163N-PLUG.

Samotná zásuvka je trvalo priechodná, bezpotenciálový NO kontakt je vyvedený na kábel. Je možné ju jednoducho zapojiť do zásuvky určenej pre spotrebič a ovládací kábel zviesť po napájacom kábli spotrebiča až k ovládacím svorkám pre termostat.

V nastavení sa jednoducho priradí PG, ktoré zásuvka kopíruje zopnutím káblového výstupu pri požiadavke kúriť. Toto riešenie nevyžaduje, okrem dostupnosti zásuvky, žiadnu stavebnú prípravu a je tak mimoriadne vhodné aj pre dodatočnú montáž.

Nastavenie PG väzieb

• Pokiaľ pre spínanie zdroja tepla využívate modul JB-128N, nie je potrebné nastavovať žiadne väzby, modul riadi zdroj tepla automaticky podľa stavu jednotlivých okruhov.
• Pokiaľ je v systéme jediný termostat, bude jednoducho ovládať PG, ktoré bude zároveň kopírovať relé spínajúce zdroj tepla.

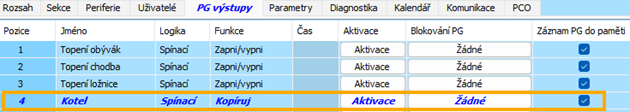

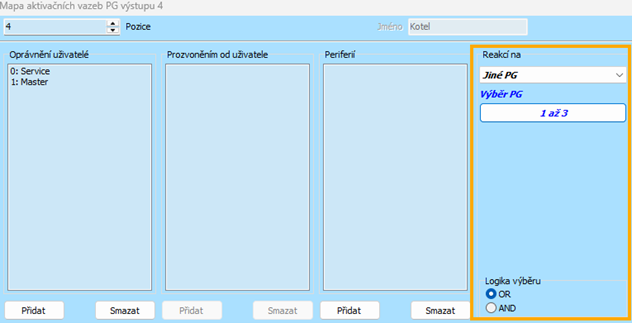

• Pokiaľ je však termostatov viac a majú jeden spoločný zdroj tepla, spínaný niektorým z univerzálnych výstupných modulov, je potrebné pre zdroj tepla vytvoriť samostatný PG výstup, ktorý bude s OR logikou kopírovať PG výstupy jednotlivých termostatov: Pokiaľ aspoň jeden z termostatov kúri, kúri aj centrálny zdroj tepla.
