Ovládání kotle bezdrátovým signálovým modulem výstupů PG – JB-162N-PLUG

Výstupní modul

Rádiový modul

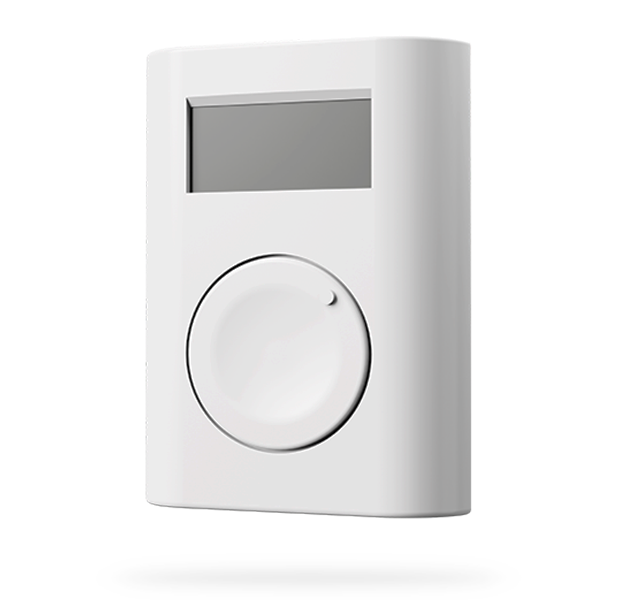

Termostat | Teploměr

Ostatní

Software

F-Link 2.6.1. a novější z důvodu podpory periferie JB-162N-PLUG

Zapojení prvků

Zapojení vyžaduje znalost manuálů všech použitých komponentů.

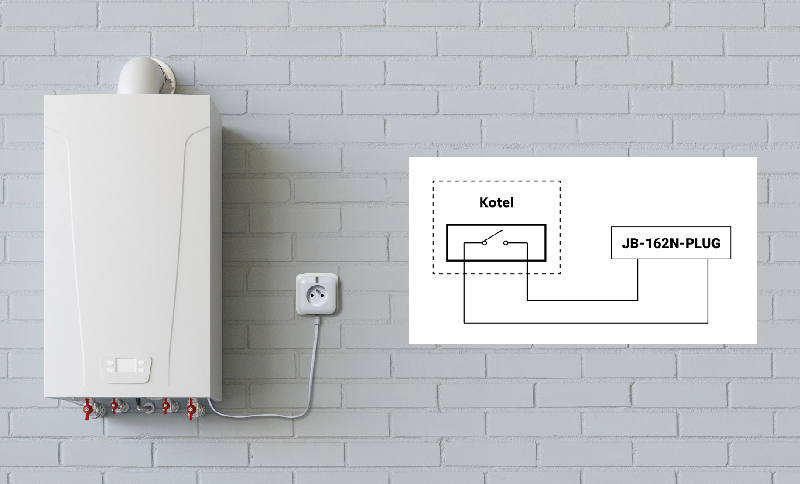

Obr.1.: Zapojení průchozí zásuvky do zásuvky v blízkosti kotle, kabel na ovládací svorku kotle.

V praxi pouze zapojíte zásuvku JB-162N-PLUG do síťové zásuvky v blízkosti kotle a následně stačí připojit ovládací kontakt na ovládací svorky kotle. Každý kotel je má na jiném místě a pod různým označením, z tohoto důvodu je nutné nastudovat manuál kotle, který je v místě použit, případně kontaktujte dodavatele kotle.

Nastavení a naprogramování systému

1. Nastavení PG logiky. PG výstup si pojmenujeme např. „Topení“, nastavíme spínací logiku, funkci zapni/vypni.

2. Do systému přiřadíme termostat na libovolnou pozici a nastavíme na PG Topení.

Nastavení PG logiky

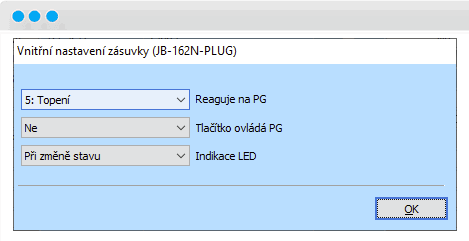

3. Do systému přiřadíme zásuvku JB-162N-PLUG na libovolnou pozici a nastavíme na PG Topení.

Nastavení PG logiky

4. Registrace alarmu u JABLOTRONU SECURITY.

Ovládání lokální i vzdálené

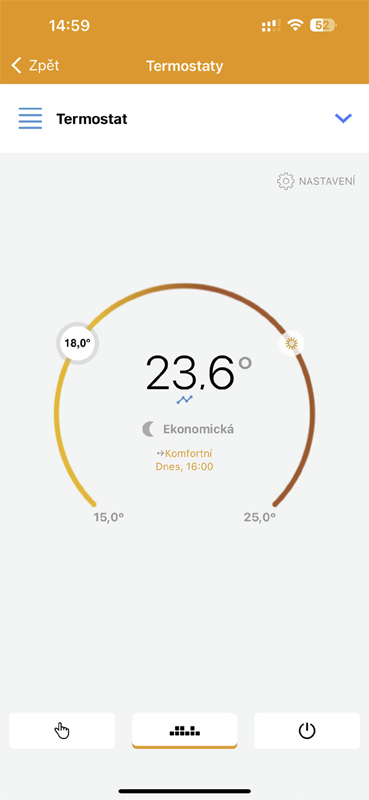

Lokálně lze ovládat topení přímo z termostatu, daleko pohodlnější uživatelské ovládání je možné z mobilní aplikace MyJABLOTRON.

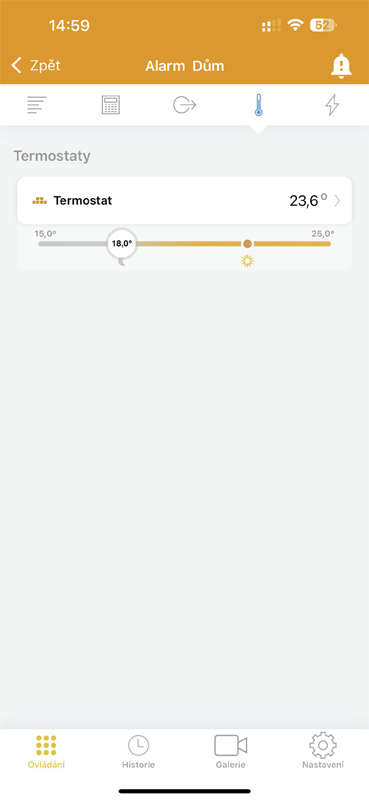

Ovládání:

Nastavení:

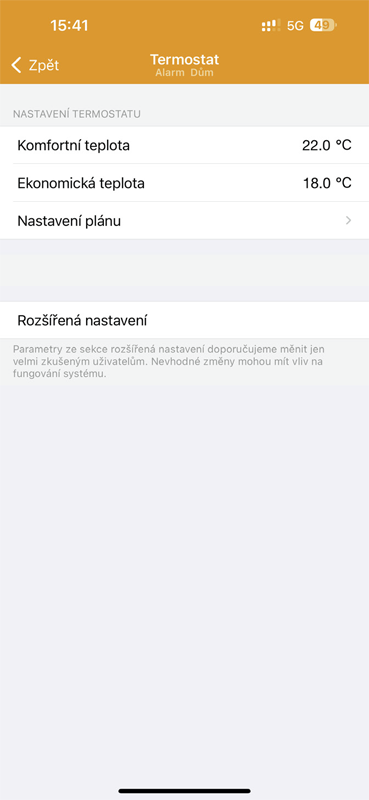

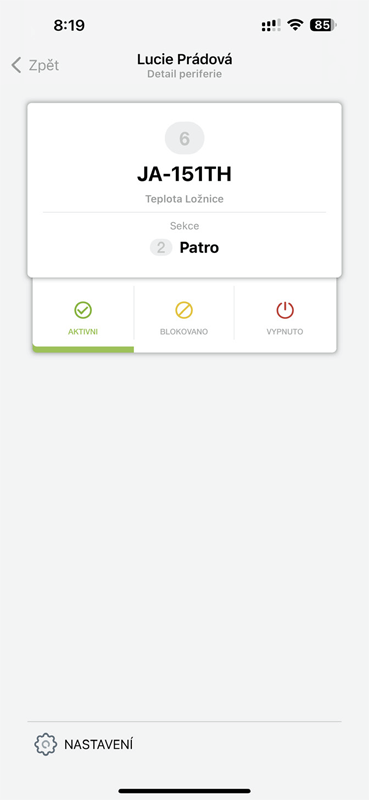

Nastavení termostatu může uživatel nastavit ve své aplikaci MyJABLOTRON pod položkou nastavení v konkrétním termostatu.

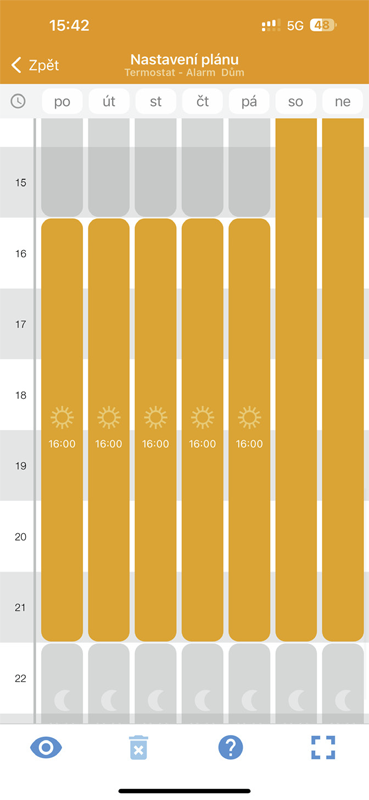

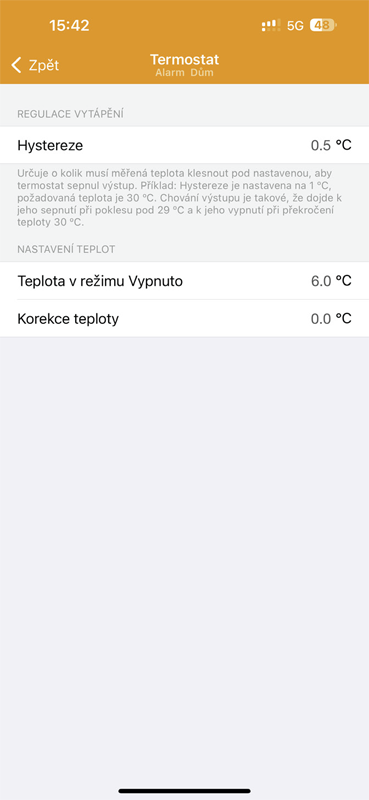

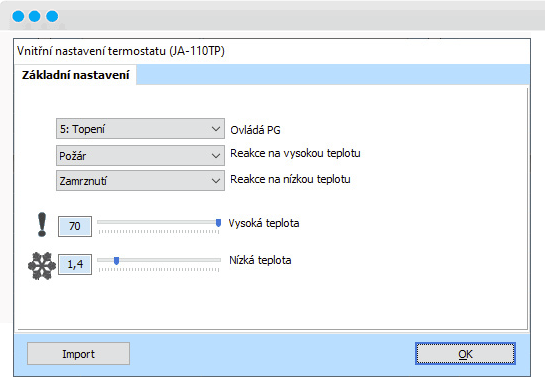

Pokročilejší nastavení může provést i montážní technik z aplikace MyCOMPANY, kde po vyhledání instalace lze v periferiích pod příslušným termostatem otevřít vnitřní nastavení. Zde je možné krom samotného plánu nastavit i základní nastavení a ušetřit zákazníkovi práci.

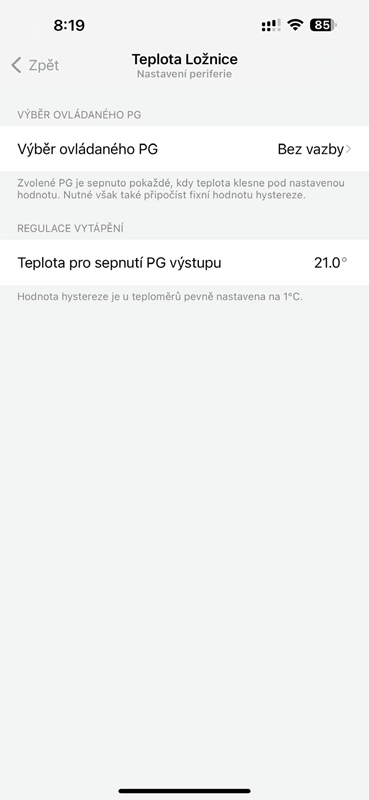

Pozn.: V případě použití teploměru JA-111TH / JA-151TH je nutné v MyCOMPANY přiřadit PG Topení, jelikož se jedná o cloudovou funkci.
