Wie funktioniert die Temperaturregelung im System JABLOTRON 100+?

Die Thermostate arbeiten mit der Zentrale zusammen. Beim Scharfschalten (bedeutend, dass niemand zuhause ist) verkürzen sie automatisch den Komfortabschnitt im Temperaturplan. Durch die Blockierung des PG-Ausgangs stellen sie die Heizung automatisch ab, wenn sie nicht benötigt wird, z. B. bei geöffnetem Fenster oder wenn in dem betreffenden Raum längere Zeit keine Bewegung stattfindet. Diese einzigartigen Funktionen ermöglichen eine erhebliche Senkung der Betriebskosten des Heizsystems.

Die Zentrale dient als Verteilzentrum

Die Zentrale des Systems steuert die bidirektionale Fernkommunikation mit dem Benutzer und übermittelt die Benutzereinstellungen und Steuerungsanweisungen an die einzelnen Thermostate. Dabei liefert sie dem Thermostat die erforderlichen Informationen über Ereignisse im System.

In umgekehrter Richtung empfängt die Zentrale die Befehle der Thermostate und vergleicht sie mit den eingestellten Sperrbedingungen. Das Ergebnis ist das Ein – und Ausschalten einzelner PG-Ausgänge, die die Zentrale über den Bus oder per Funk an das System weiterleitet.

Gleichzeitig versorgt die Zentrale die Bus-Thermostate mit einer Notstromversorgung.

Mit den Jablotron Ausgangsmodulen kann jedes angeschlossene Gerät gesteuert werden

Ob es sich um eine komplexe Einheit zur Regelung der Fußbodenheizung, einen separaten Ventilkopf, eine intelligente Steckdose oder ein Universalrelais handelt, die Ausgangsperipheriegeräte kopieren einfach den Status der zugewiesenen PG-Ausgänge. Auf dieser Grundlage versorgen sie die angeschlossenen Geräte mit Strom oder öffnen und schließen das Ventil des Heizkörpers.

Dank dieser Lösung ist das gesamte System sehr flexibel und kann über Bus oder Funk mit einer Vielzahl von Geräten verbunden werden, ohne dass dafür bauliche Vorbereitungen erforderlich sind. So lässt sich eine intelligente und energiesparende Zonenregelung auch nachträglich in Situationen realisieren, in denen dies ursprünglich nicht vorgesehen war.

Systemgrenzen

Die Anzahl der Thermostate im System ist nur durch die Anzahl der freien Peripheriegeräte begrenzt. Allerdings müssen die Grenzen der Funkübertragung berücksichtigt werden:

• Drahtlose Peripheriegeräte können nur an den Positionen 1 bis 120 in das System eingelernt werden.
• Drahtlos übertragen werden können nur PG-Ausgänge an den Positionen 1 bis 32.

Die häufigsten Anwendungsweisen

Die oben beschriebene Flexibilität ermöglicht die Realisierung vielfältiger Anwendungen, je nach den spezifischen Bedürfnissen des Kunden und den Möglichkeiten des Objekts, in dem das System installiert wird. Zur Vereinfachung fassen wir die 3 häufigsten Anwendungen zusammen.

Lokale Regelung

Dies ist der Fall, wenn mit dem JABLOTRON-System ein kleinerer Raum abgedeckt werden muss. Typischerweise handelt es sich dabei um eine Nachrüstung oder einen Teil eines größeren Gebäudes, in dem die vorhandene Heizungs- und Lüftungslösung nicht ausreicht, oder an dem eine Fernsteuerung der Temperatur erforderlich ist. In diesen Fällen handelt es sich in der Regel um eine vollständig drahtlose Lösung, bei der ein Thermostat eine separate, oft elektrische Wärmequelle, einen Ventilator oder einen Trockner steuert.

Beispiele:

• Badezimmer in einer älteren Wohnung mit nachträglich eingebautem elektrischem Heizkörper und Abluftventilator, deren Automatisierung dazu beiträgt, Schimmelbildung zu verhindern.
• Ferienhaus mit zusätzlichem elektrischem Heizgerät, mit dem der Thermostat nicht nur die Temperatur regelt, sondern es dem Benutzer auch ermöglicht, die Temperatur vor seiner Ankunftaus der Ferne zu regulieren.
• Gartenhaus oder freistehende Garage, in der der Thermostat mit Hilfe eines Direktheizgeräts eine sichere Temperatur aufrechterhält usw.

Zentrale Regelung

Eine gängige Lösung, typisch für Altbauobjekte. Eine begrenzte Anzahl von Thermostaten, die an Referenzpunkten (z. B. im Wohnzimmer und im Flur im Obergeschoss) angebracht sind, steuern eine gemeinsame Wärmequelle, in der Regel einen Gas – oder Elektrokessel.

In diesem Fall wird im gesamten Gebäude geheizt, wenn mindestens einer der installierten Thermostate entsprechend eingestellt ist. Die Wärme aus dem Heizkessel wird an die einzelnen Heizkörper oder gegebenenfalls an die Fußbodenheizung verteilt. In den einzelnen Räumen wird die Temperatur dann manuell über mechanische Ventilköpfe geregelt.

Diese auf niedrige Anschaffungskosten ausgerichtete Lösung bedeutet in der Regel langfristig hohe Betriebskosten. Um diese zu senken, kann das System leicht um mehrere drahtlose Thermostate und Ventilköpfe erweitert werden, um so zumindest eine teilweise Zonenregelung in Räumen zu gewährleisten, in denen nicht ständig geheizt werden muss.

Zonenregelung

Eine moderne Lösung, die es ermöglicht, die langfristigen Betriebskosten zu minimieren und gleichzeitig den erforderlichen Komfort zu gewährleisten. Für die Zonenregelung ist jeder Raum mit einem eigenen Thermostat ausgestattet, der die gewünschte Temperatur lokal durch die Steuerung eines bestimmten Heizkörpers, einer Fußbodenheizung oder gegebenenfalls eines elektrischen Heizgeräts aufrechterhält.

Dank der Aufteilung der Regelung in einzelne Zonen kann in verschiedenen Räumen zu unterschiedlichen Zeiten auf unterschiedliche Temperaturen geheizt werden. Dadurch wird die Wärmeverschwendung in Zeiten, in denen der betreffende Raum nicht genutzt wird, erheblich reduziert. Die Temperatur im Raum wird nach einem festgelegten Zeitplan geregelt, sodass nur zu bestimmten Zeiten auf einen komfortablen Wert geheizt wird, typischerweise:

• Im Wohnzimmer an Wochentagen nachmittags und abends, am Wochenende den ganzen Tag
• Im Badezimmer morgens und abends jeden Tag
• Im Schlafzimmer nur morgens jeden Tag
• In Kinderzimmern an Wochentagen morgens und nachmittags, am Wochenende den ganzen Tag

Bei der Warmwasser-Zonenregelung steuern die Thermostate neben den einzelnen Räumen auch den Heizkessel oder die Wärmepumpe, genau wie bei der Zentralregelung. Durch die Nutzung der Wärme in ausgewählten Räumen heizt die Quelle jedoch kürzer und mit geringerer Leistung, was zu erheblichen Einsparungen führt.

Bauliche Vorbereitungen für Thermostate

Drahtlose Thermostate können an jedem beliebigen Ort auch nachträglich montiert werden. Wenn es jedoch möglich ist, Kabel im Gebäude zu verlegen, empfehlen wir für einen langfristig wartungsfreien Betrieb, geringere Anschaffungskosten und weitere Vorteile in erster Reihe die Verwendung von Bus-Peripheriegeräten. Für Bus-Thermostate muss im Voraus der richtige Standort ausgewählt werden, an dem die Busverkabelung enden soll.

Auch für JABLOTRON-Thermostate gelten die allgemeinen Empfehlungen für die Platzierung:

• Montagehöhe 120 bis 150 cm
• Ort, an dem keine direkte Sonneneinstrahlung die Messung beeinträchtigt
• Ort, der weiter von Fenstern entfernt ist, deren Öffnen oder Undichtigkeit die Messung beeinträchtigen würde
• Ein für den Benutzer gut zugänglicher Ort

Vereinfacht gesagt, ist ein geeigneter Ort in der Regel über den Lichtschaltern am Eingang des Raumes, wobei die geeignete Höhe der Thermostatachse 30 cm über der Achse der Lichtschalter liegt. Führen Sie die vorbereitete Verkabelung hier in eine Unterputz-Installationsdose mit einem Schraubenabstand von 60 mm, in die die Bus-Thermostate bequem teilweise versenkt werden können.

Wenn die Dose aus irgendeinem Grund nicht versenkt werden kann, kann der Thermostat auch aufgesetzt installiert werden. In diesem Fall führen Sie die Verkabelung aus der Wand in der Mitte der geplanten Produktposition heraus. Die Verkabelung muss von oben oder unten zu dieser Stelle geführt werden, damit sie bei der Montage nicht durch Bohren beschädigt wird (die Installationslöcher sind horizontal angeordnet).

Vorbereitung für den Bodensensor:

Führen Sie aus der Installationsdose für den Thermostat einen flexiblen Schutzschlauch mit einem Durchmesser von 15 bis 20 mm in den Boden. Der Schutzschlauch sollte auf gleicher Höhe mit dem Bodenbelag enden, auf den auch die Heizung verlegt wird. Das Ende des Schutzrohrs, also die Stelle, an der sich später der Messsensor befindet, sollte mindestens 30 bis 50 cm von der Wand entfernt sein, in der Mitte zwischen den Schleifen der Fußbodenheizung, damit es nicht zu nah an einem Rohr oder Kabel liegt. Verschließen Sie das Ende des Schutzrohrs, um Verschmutzung oder Eindringen von Estrich zu verhindern.

Wenn die Heizung erst noch verlegt werden soll, führen Sie den Schutzschlauch in geeigneter Höhe aus der Wand heraus (ca. 4 cm unterhalb der geplanten Nulllinie, besser etwas tiefer als höher) und lassen Sie einen ausreichend langen Überstand, z. B. 1,5 m. Markieren Sie den Schutzschlauch, um ihn später auf die richtige Länge zu kürzen und zu positionieren.

Der Sensor selbst wird erst bei der Endmontage der Thermostate installiert, indem er einfach bis zum Anschlag in den Schutzschlauch eingeschoben wird.

Verteilung der Busverkabelung:

Die Busleitung für Thermostate kann wie bei anderen Bus-Peripheriegeräten seriell, baumförmig oder sternförmig verlegt werden. Das Ende des Zweigs muss immer am letzten Peripheriegerät enden oder durch Isolierung der einzelnen Leiter gegen Kurzschluss gesichert sein. Es darf niemals ein geschlossener Kreis auf der Busleitung entstehen.

Thermostate als nicht alarmgebende Peripheriegeräte sind nicht durch einen Sabotagekontakt geschützt. Um die Anforderungen der Sicherheitsstufe 2 zu erfüllen, müssen sie daher separat angeschlossen werden, damit im Falle einer Sabotage des Thermostats und eines Kurzschlusses der Busleitung die Funktionsfähigkeit der Alarmelemente nicht beeinträchtigt wird.

In der Praxis kann eine Kombination aus Reihen – und Sternschaltung verwendet werden, bei der alle Nicht-Alarmelemente hintereinander in mehreren Zweigen geschaltet sind, die in verschiedene Richtungen verlaufen, um das gesamte Objekt effektiv abzudecken. Diese Zweige werden dann an der Zentrale an einen gemeinsamen Trennschalter JA–110T oder einen reservierten Busausgang der Zentrale angeschlossen. Die Alarmelemente müssen dabei an den zweiten Ausgang angeschlossen werden, oder noch vor dem Trennmodul vom Knotenpunkt abzweigen.

Verbindung von JABLOTRON 100+ mit bestimmten Geräten

1. Warmwasser-Fußbodenheizung

Die gängigste Lösung in modernen Einfamilienhäusern, die eine variable Auswahl der Wärmequelle ermöglicht.

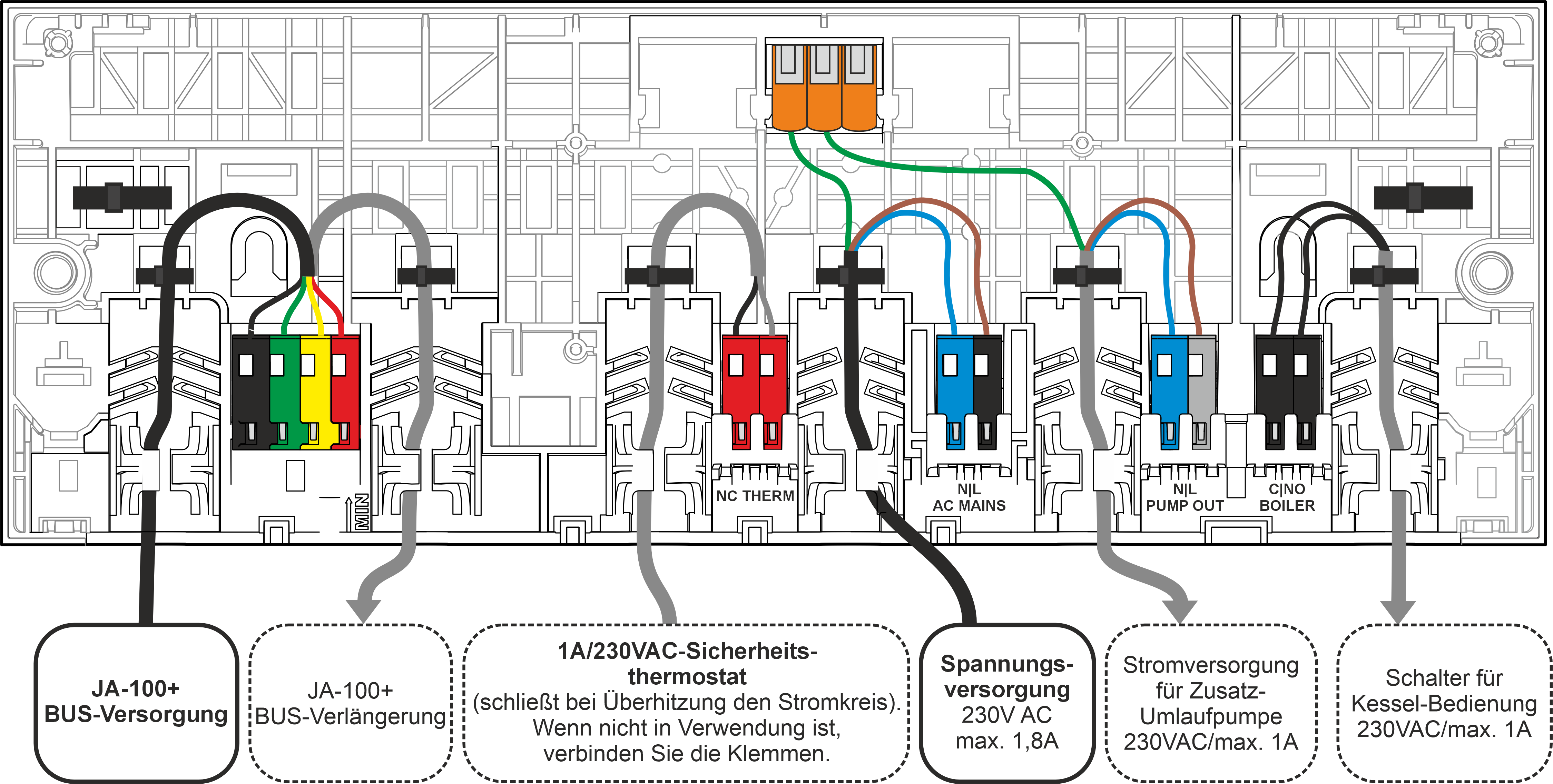

Zur Regelung verwenden Sie das Modul JB- der 128N , das bis zu 12 Zonenheizkreise unabhängig voneinander steuern kann. Den einzelnen Ausgängen für die Fußbodenheizungsköpfe wird einfach ein PG zugewiesen, das bei Heizbedarf von einzelnen Thermostaten gesteuert wird. Gleichzeitig kann es auch automatisch die Wärmequelle und die Hilfspumpe schalten, die für die Zirkulation des Heizwassers sorgt. Mit einem einzigen Produkt decken Sie somit ganz einfach die Regelung im gesamten Haus ab.

Was Sie benötigen:

• Thermostate mit Fußbodensensoren, die in den einzelnen Räumen installiert sind.
• Geeignete thermoelektrische Köpfe NC 230 V mit einer maximalen Leistungsaufnahme von 2 W. Den konkreten Typ, der mit dem betreffenden Verteiler kompatibel ist, können Sie mit dem Lieferanten des Heizsystems im Gebäude besprechen oder direkt bei ihm anfragen.
  • o Bei unseren Tests haben sich beispielsweise die Köpfe T30NC der Firma Salus bewährt. Neben den elektrischen Eigenschaften sind die richtigen Abmessungen und die Gewindesteigung für die Montage an den Ventilen des Verteilers entscheidend.
• Modul zur Steuerung der Warmwasser-Fußbodenheizung JB- 128N.
• In Fällen, in denen das Modul JB- 128N nicht über ein Kabel mit der zentralen Wärmequelle verbunden werden kann, ist auch ein geeignetes Universalrelais erforderlich, siehe Punkt 5.
